9Q –  4  КРЫША

ДИАГНОСТИКА



ЭЛЕКТРИЧЕСКИЙ ЛЮК



Электрический люк не работает



Шаг

Действие

Величина

Да

Нет

1

Проверьте предохранитель F8.
Перегорел ли предохранитель?

-

Смотрите

Шаг 2

Смотрите

Шаг 3

2

1.  Проверьте

цепь

на

замыкание

и

при

необходимости произведите ремонт.

2.  Замените перегоревший предохранитель.
Завершен ли ремонт?

-

Система в

порядке

-

3

1.  Включите зажигание.
2.  Проверьте напряжение в предохранителе F8.
Находится  ли  измеренная  величина  напряжения  в
пределах установленной величины?

11-14 В

Смотрите

Шаг 5

Смотрите

Шаг 4

4

Произведите  ремонт  провода  питания  напряжения
предохранителя,

в

котором

не

измеряется

напряжение аккумуляторной батареи при включенном
зажигании.
Завершен ли ремонт?

-

Система в

порядке

-

5

1.  Отсоедините разъем фонаря освещения салона /

включателя привода электрического люка.

2.  Включите зажигание.
3.  Проверьте  напряжение  в  клемме 5 разъема

фонаря  освещения  салона / включателя  привода
электрического люка.

Находится  ли  измеренная  величина  напряжения  в
пределах установленной величины?

11-14 В

Смотрите

Шаг 7

Смотрите

Шаг 6

6

Произведите

ремонт

обрыва

провода

между

предохранителем F8 и  разъемом  фонаря  освещения
салона / включателя привода электрического люка.
Завершен ли ремонт?

-

Система в

порядке

-

7

1.  Повторно

подсоедините

разъем

фонаря

освещения

салона / включатель

привода

электрического люка.

2.  При  положении OPEN включателя  привода  люка,

проверьте  напряжение  в  клемме 4 разъема
фонаря  освещения  салона / включателя  привода
электрического люка.

3.  При положении CLOSE включателя привода люка,

проверьте  напряжение  в  клемме 6 разъема
фонаря  освещения  салона / включателя  привода
электрического люка.

Находится  ли  измеренная  величина  напряжения  в
обоих клеммах установленной величине?

11-14 В

Смотрите

Шаг 9

Смотрите

Шаг 8

8

Замените  включатель  фонаря  освещения  салона /
включателя привода электрического люка.
Завершен ли ремонт?

-

Система в

порядке

-

9

1.  Отсоедините  разъем  модуля  электрического

люка.

2.  При  положении OPEN включателя  привода  люка,

проверьте  напряжение  в  клемме  1  разъема
модуля электрического люка.

3.  При положении CLOSE включателя привода люка,

проверьте  напряжение  в  клемме 6 разъема
модуля электрического люка.

Находится  ли  измеренная  величина  напряжения  в
обоих клеммах установленной величине?

11-14 В

Смотрите

Шаг 11

Смотрите

Шаг 10





  КРЫША  9Q – 5

Электрический люк не работает (Продолжение)



Шаг

Действие

Величина

Да

Нет

10

Произведите

ремонт

обрыва

провода

между

включателем  фонаря  освещения  салона / привода
электрического

люка

и

разъемом

модуля

электрического люка.
Завершен ли ремонт?

-

Система в

порядке

-

11

1.  Повторно  подсоедините  модуль  электрического

люка.

2.  Снимите  электродвигатель  электрического  люка,

но разъем не отсоединяйте.

3.  Включите зажигание.
4.  Используя  включатель  привода  электрического

люка,

попытайтесь

оперировать

электродвигателем в обоих направлениях.

Работает ли электродвигатель?

-

Смотрите

Шаг 12

Смотрите

Шаг 13

12

Произведите

ремонт

заедающего

механизма

электрического люка.
Завершен ли ремонт?

-

Система в

порядке

-

13

1.  Отсоедините  оба  разъема  одного  провода  на

электродвигателе электрического люка.

2.  Подсоедините  вольтметр  между  разъемами

одного провода, на разъеме со стороны модуля.

3.  Включите зажигание.
4.  Переведите  включатель  электрического  люка  в

положение OPEN и  наблюдайте  за  показаниями
вольтметра.

5.  Переведите  включатель  электрического  люка  в

положение CLOSE и наблюдайте  за показаниями
вольтметра.

Показывает  ли  вольтметр  установленную  величину
при  переведении  включателя  электрического  люка  в
положениях OPEN или CLOSE (один  из  положений
должен показывать обратную полярность)?

11-14 В

Смотрите

Шаг 15

Смотрите

Шаг 14

14

Замените модуль электрического люка.
Завершен ли ремонт?

-

Система в

порядке

-

15

Замените электродвигатель электрического люка.
Работает

ли

электрический

люк

с

новым

электродвигателем?

-

Система в

порядке

Смотрите

Шаг 14



9Q –  6  КРЫША

ОБСЛУЖИВАНИЕ И РЕМОНТ



ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

ЭЛЕКТРИЧЕСКИЙ ЛЮК

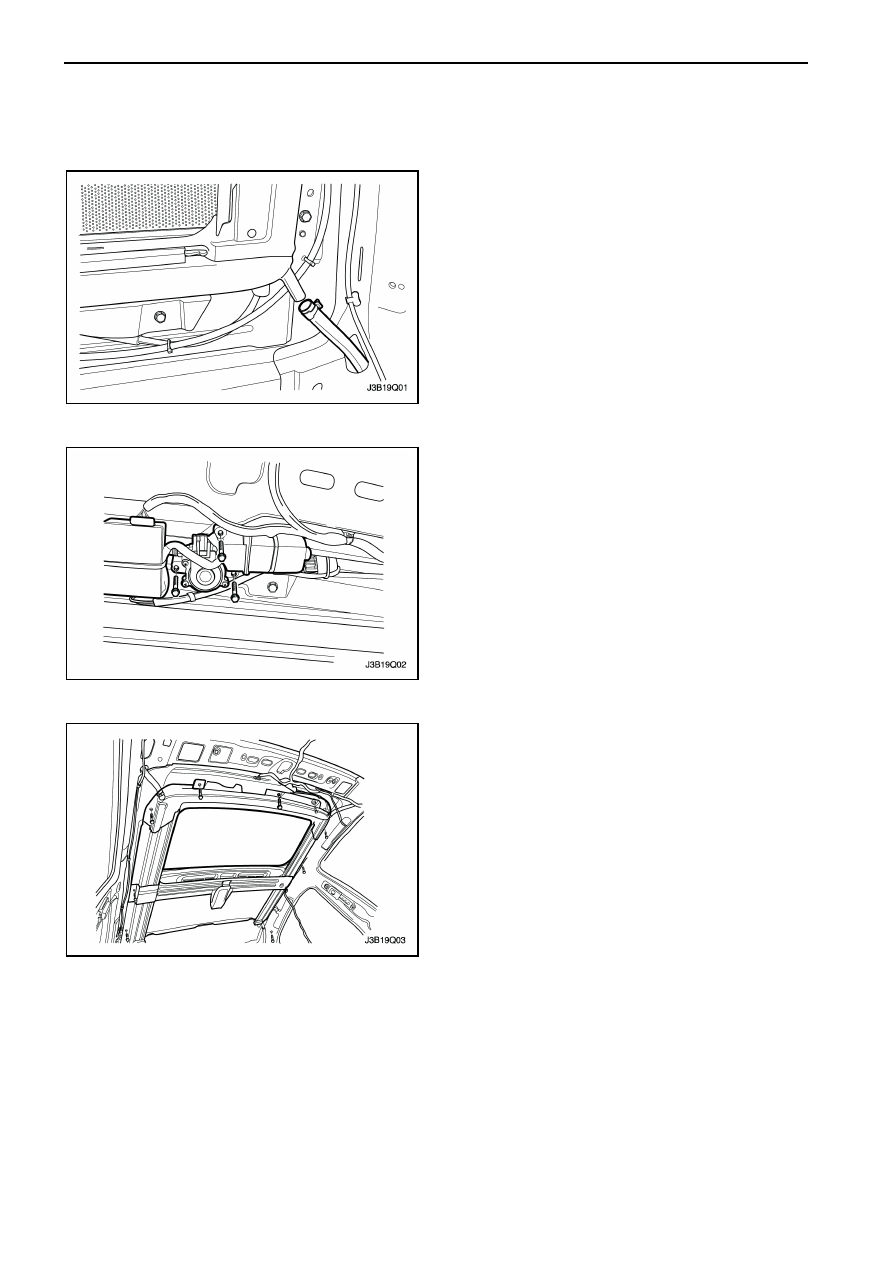

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Снимите

облицовку

потолка.

Смотрите

"Облицовка потолка" в этом разделе.

3.  Снимите сливные шланги.









4.  Отсоедините электрический разъем.
5.  Открутите винты и снимите электродвигатель.













6.  Снимите

модуль

управления

электродвигателем.

7.  Открутите

болты

и

снимите

корпус

электрического люка с автомобиля.





  КРЫША  9Q – 7

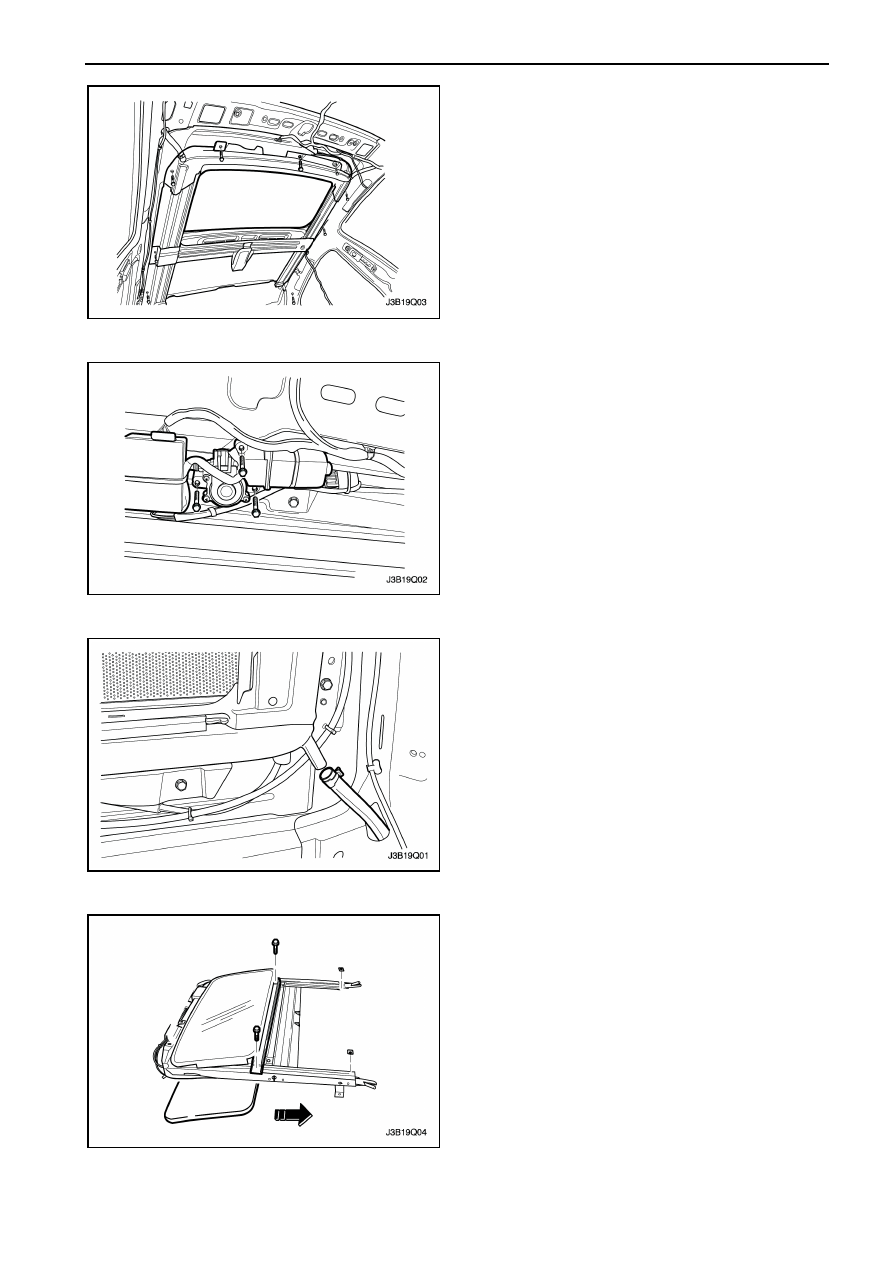

Процедура установки

Примечание:

Разные

металлы

при

непосредственном контакте могут быстро ржаветь.
Убедитесь

в

надлежащем

креплении

для

предотвращения преждевременной коррозии.
1.  Установите  корпус  электрического  люка  на

крушу

автомобиля

и

закрутите

болты

крепления.

Затяжка

Затяните

болты

крепления

корпуса

электрического люка моментом 10 Нм.






2.  Установите

модуль

управления

электродвигателем.

3.  Установите  электродвигатель  и  закрутите

винты крепления.

Затяжка

Затяните  винты  крепления  электродвигателя
электрического люка моментом 3 Нм.

4.  Подсоедините электрический разъем.








5.  Установите сливные шланги.
6.  Установите

обшивку

потолка.

Смотрите

"Обшивка потолка" в этом разделе.

7.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.













СОЛНЦЕЗАЩИТНАЯ ПАНЕЛЬ
ЛЮКА

Процедура снятия

1.  Снимите

электрический

люк.

Смотрите

"Электрический люк" в этом разделе.

2.  Снимите шагово - направляющую рейку.
3.  Открутите болты крепления сливного канала.
4.  Снимите солнцезащитную панель люка.
