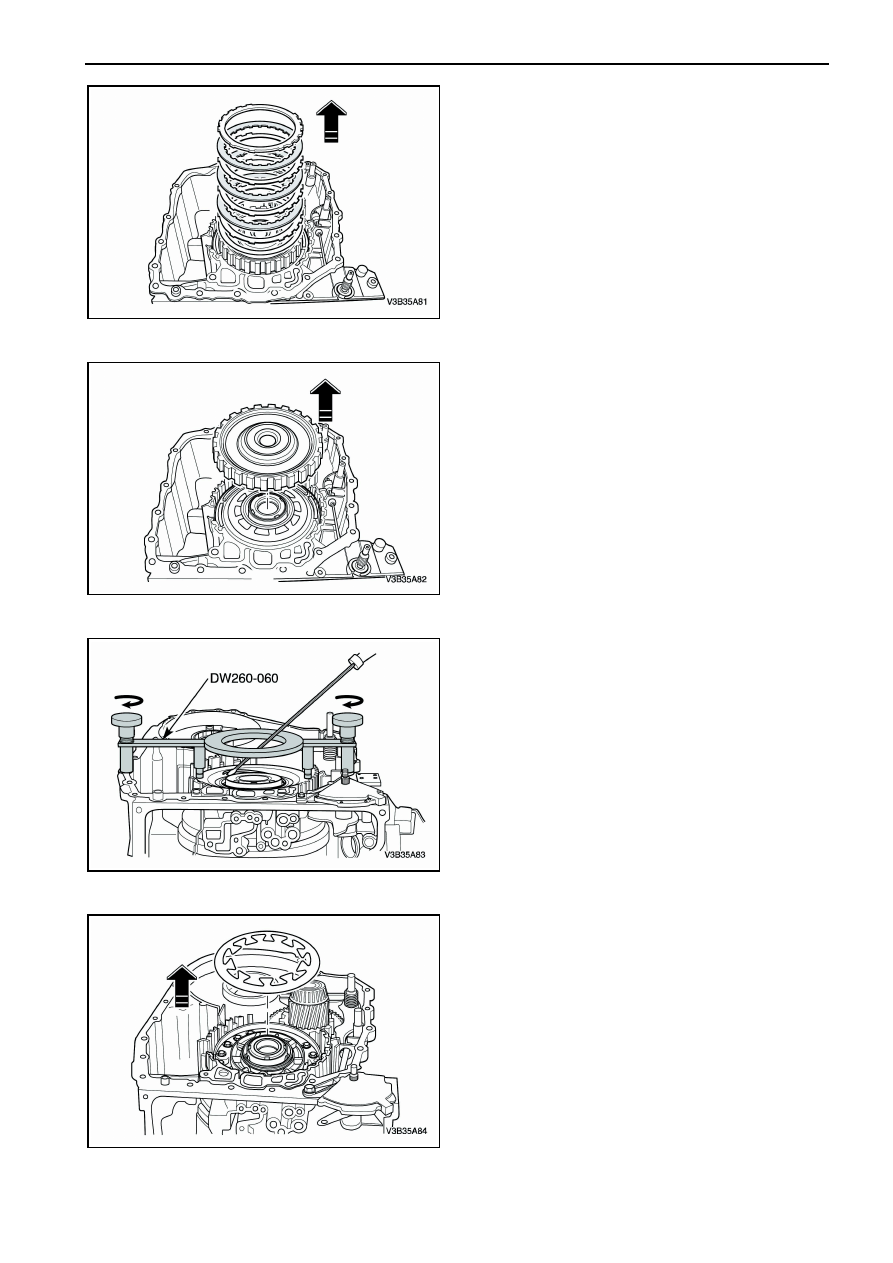

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16  5A1 – 211

ТОРМОЗОК F, ШЛИЦЕВАЯ
ГАЙКА

Необходимые инструменты
DW260-060  Инструмент  для  снятия  стопорного
кольца тормозка F


Процедура разборки и сборки

1.  Снимите

ведущую

шестерню

главной

передачи.  Смотрите  "Ведущая  шестерня
главной передачи" в этом разделе.

2.  Снимите  комплект  дисков  и  внутренний

держатель дисков F.




















3.  Установите

приспособление

и

снимите

стопорное кольцо тормозка F.















4.  Снимите

приспособление

и

снимите

пружинную чашку.

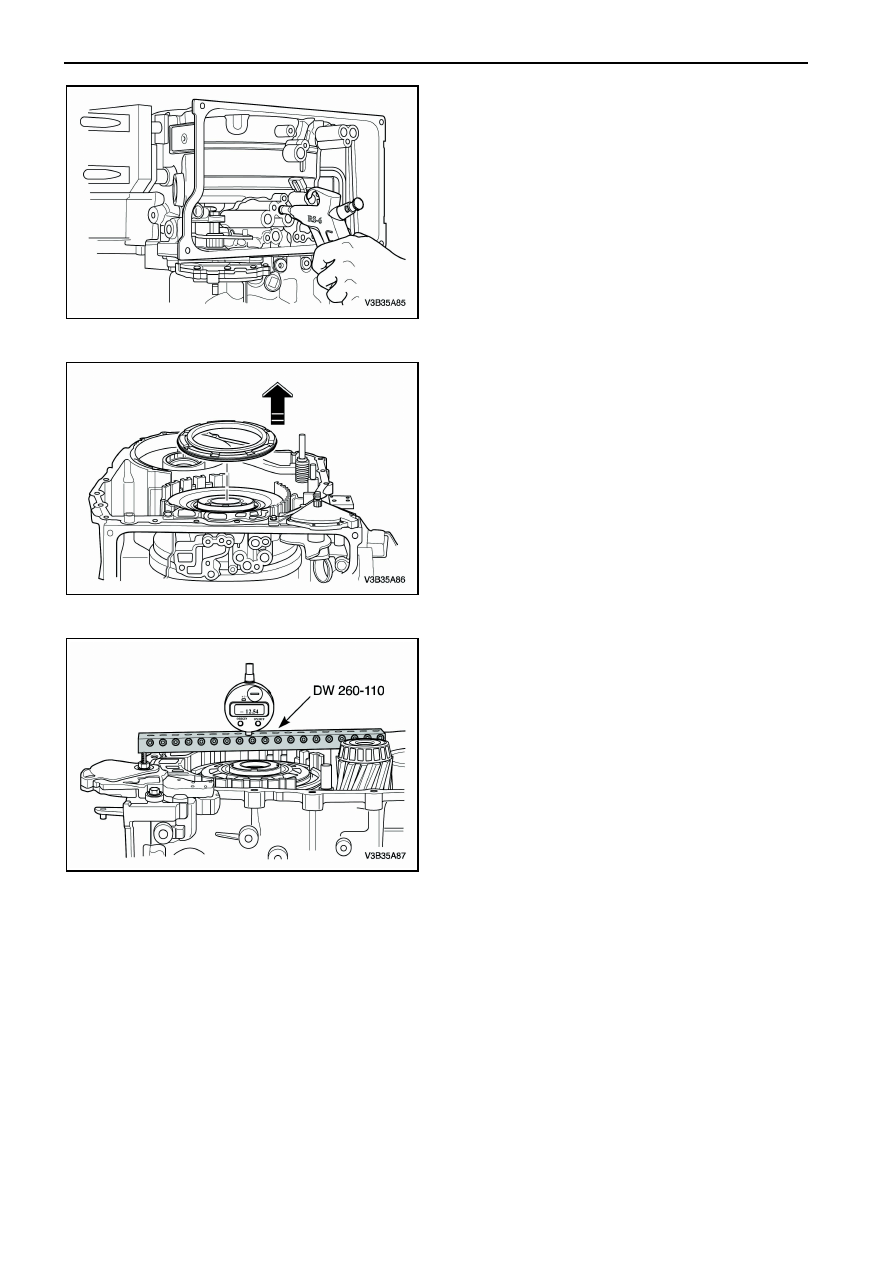

5А1 – 212  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

5.  Отделимте  поршень F, применив  сжатый

воздух в отверстие.















6.  Снимите  поршень F и  опорную  плиту  с

ведущей

шестерней

пары

постоянного

зацепления (ППЗ).

7.  Процедура  установки должна быть выполнена

в обратной последовательности снятию.

Примечание для снятия
Так  как  подшипник  установлен  плотно,  выдавите
опорную плиту снизу вверх для его снятия.








Необходимые инструменты
DW260-110 Измерительная линейка зазора между
дисками тормозка F


Измерение

пространства

для

установки F

1.  Используя

глубиномер,

измерьте

от

уплотняемой  поверхности  картера  АКП  до
поверхности упора поршня в двух местах = М1,
М2.

2.  Средняя величина измерения М1, М2 = BF

•

  ВЫЧИСЛЕНИЕ

BF = (Ь1 + Ь2) / 2

•

  ВЫЧИСЛЕНИЕ

M1 = 18.6 мм; М2 = 18.8 мм; BF = 18.7 мм



Определение регулировки дисков F

1.  Вычислите размеры PF (PF = BF – MF)

BF = пространство для установки
MF = толщина комплекта дисков (предположим
14.50 мм)

•

  ПРИМЕР

BF = 18.70 мм; MF = 14.50 мм; PE = 4.2 мм





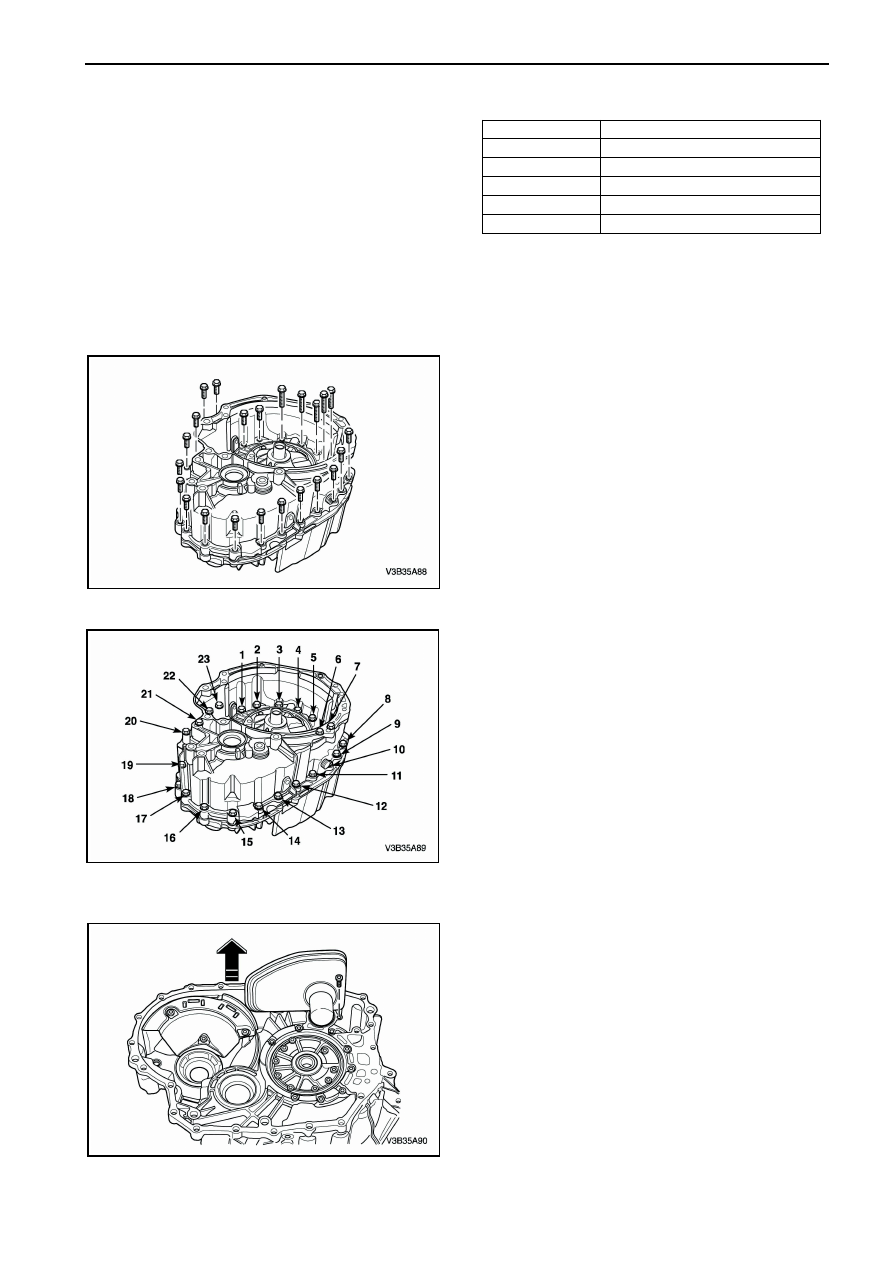

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16  5A1 – 213

2.  Найдите

толщину

комплекта

дисков.

Смотрите нижеследующую таблицу.

PF

Толщина комплекта дисков

3.01

∼

 3.19 мм

1.8 мм

3.20

∼

 3.48 мм

2.1 мм

3.49

∼

 3.88 мм

2.5 мм

3.89

∼

 4.08 мм

2.7 мм

4.09

∼

 4.30 мм

3.0 мм

При PE = 4.20 мм,  толщина  комплекта  дисков
будет равен 3.0 мм.
3.  Замените комплект дисков фрикциона B (3.0

мм).





КОРПУС
ГИДРОТРАНСФОРМАТОРА



Процедура разборки и сборки

1.  Открутите

болты

крепления

гидротрансформатора.

2.  Слегка

толкните

(ударьте)

корпус

гидротрансформатора.

3.  Снимите корпус гидротрансформатора.






Примечание для установки

•

  Сперва  затяните  болты  в  следующем

порядке. (7,20)

→

 (12,23)

→

 (16,4)

Затяжка

Затяните болты моментом 15 Нм.

•

  Затем  затяните  болты  в  следующем

порядке. (15,3)

→

 (16,4)

→

 (14,5)

→

 (13,23)

→



(12,22)

→

 (11,21)

→

 (10,20)

→

 (9,19)

→

 (8,18)

→

 (7,17)

→

 (6)

→

 (1,2)

•

  В

последнюю

очередь

номерной

последовательности  полностью  затяните
болты (1

→

 23).

Затяжка

Затяните болты моментом 23 Нм.



4.  Снимите металлическую прокладку.
5.  Снимите бумажную прокладку.
6.  Открутите  болт  масляного  фильтра  и

снимите масляный фильтр.

Примечание для установки

Затяжка

Затяните болт масляного фильтра моментом
10 Нм

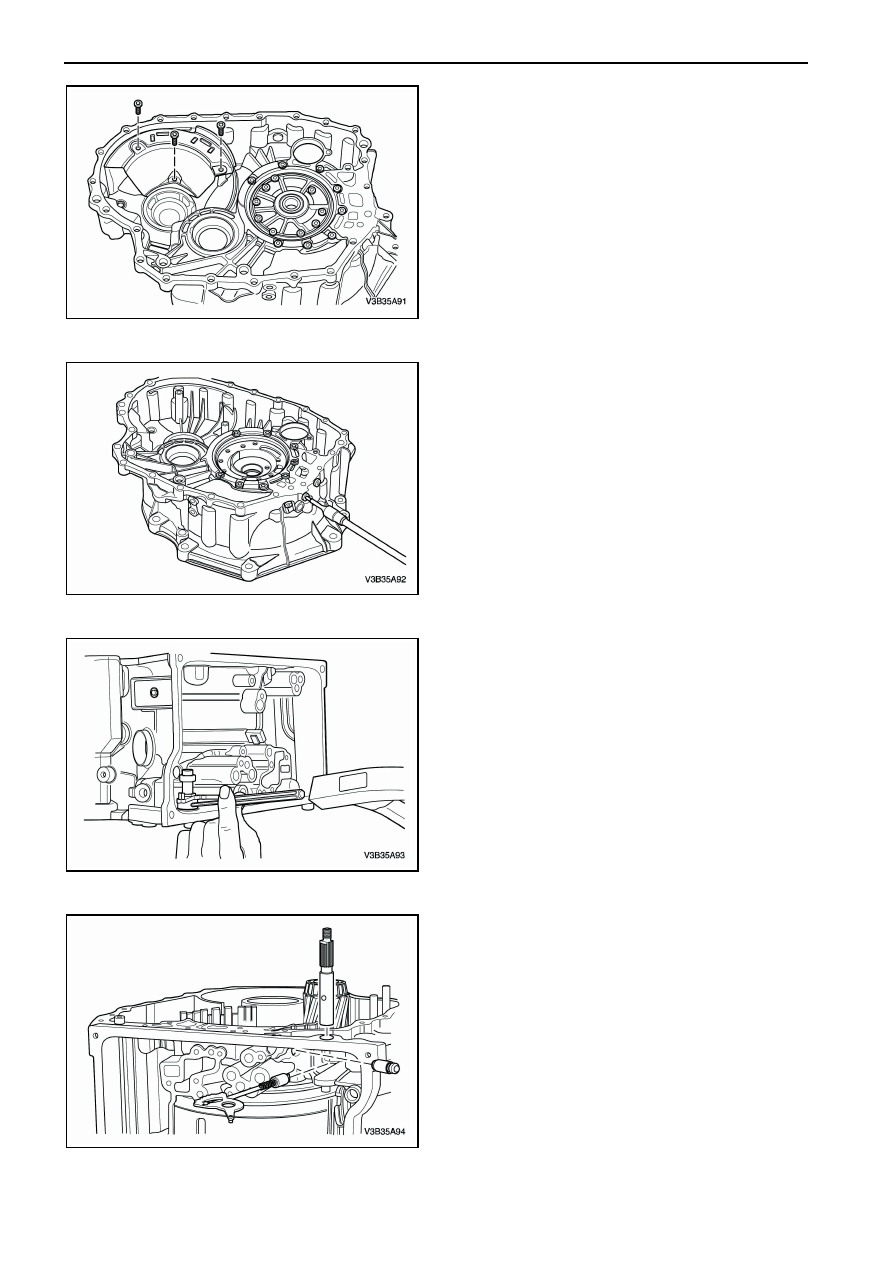

5А1 – 214  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

7.  Открутите

болты

крепления

маслоотражательной  пластины  и  снимите
маслоотражательную пластину.

Примечание для установки

Затяжка

Затяните                болты                 крепления
маслоотражательной пластины моментом 10
Нм.









8.  Открутите  пробку  для  измерения  давления  на

линии.

9.  Процедура  установки должна быть выполнена

в обратной последовательности снятию.

Примечание для установки

Затяжка

Затяните пробку для измерения давления на
линии моментом 20 Нм.










МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ



Процедура разборки и сборки

1.  Снимите зажимную втулку рычага отбора.











2.  Снимите механизм переключения.

•

  Механизм переключения состоит из рычага

отбора,  стопорного  диска,  соединительной
тяги и ограничительной втулки.

3.  Процедура  установки должна быть выполнена

в обратной последовательности снятию.
