АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16  5A1 – 91

ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ (ДКН) P0706



НЕИСПРАВНОСТЬ ПРОВОДА ДАТЧИКА ДИАПАЗОНА

ПЕРЕКЛЮЧЕНИЯ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

(ВХОДНОЙ СИГНАЛ PRNDL)

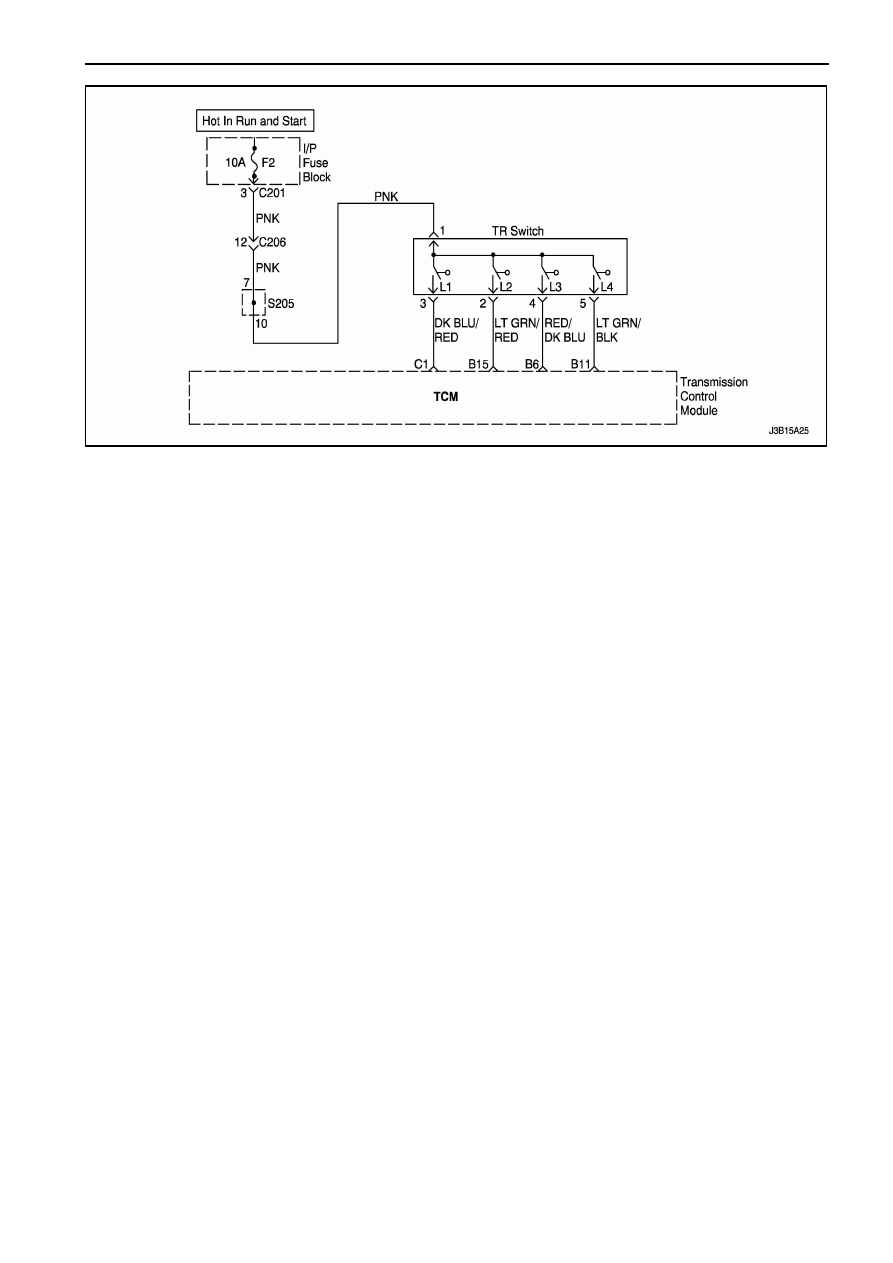

Описание цепи
Включатель  диапазона  переключения  (ВДП)
расположен  на  оси  селектора  и  информирует
БУАКП  о  текущем  (на  данный  момент)
положении селектора P-R-N-D-3-2-1.
Положение  селектора  передается  в  БУАКП  в
кодированной  форме  по  четырем  линиям
(каналам).

Кодировка

необходима

для

идентификации  (определения)  неисправности  в
соединительном проводе.
Включатель  ВДП  расположен на оси селектора,
который  подсоединен  к  рычагу  селектора  через
трос. В дополнение, включатель ВДП управляет
соединением  стартера,  светом  фонаря  заднего
хода  и  индикатором  положения  селектора  на
панели инструментов.
Условия для установки ДКН

•

  Включатель

ВДП

заел

в

закрытом

положении.

•

  Электропроводка  включателя  ВДП  замкнута

на массу.

•

  Электропроводка  включателя  ВДП  замкнута

на напряжение.

•

  Появляется  сразу  же  после  выявления

вышеуказанных условий.

Действия, происходящие при установке ДКН

•

  Лампа удержания (hold lamp) будет мигать.

•

  БУАКП  будет  записывать  рабочие  условия

во время сбоя диагностики. Эта информация
будет

сохранена

в

буфере

записи

неисправностей.

•

  Выбраны  аварийный  режим / режим

замещения

и

постоянная

четвертая

передача

с

помощью

гидравлического

управления.

Условия для стирания ЛОН/ДКН

•

  Лампа  удерживания  будет  выключаться,

когда  неисправность  не  появляется  после
трех циклов зажигания.

•

  История  ДКН  будет  стираться  после 40

последовательных  циклов  прогрева  без
неисправности.

•

  Используя  сканер  для  стирания  истории

ДКН.

Вспомогательные пункты при диагностике
Когда  ДКН P0706 устанавливается,  возможной
причиной

неисправности

может

быть

включатель ВДП.

5А1 – 92  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

Таблица положений передач и сигналов диапазона







L1 L2 L3 L4

P 0  0 12 0
R 0  0  0 12
N 0 12 0 0
D

12

12

12 0

3

12

12 0 12

2

12 0 12

12

1 0 12

12

12



ДКН P0706– Неисправность провода датчика диапазона переключения

автоматической коробки передач (входной сигнал PRNDL)



Шаг

Действие

Величина

Да

Нет

1

Выполните

проверку

встроенной

системы

диагностики.
Завершена ли проверка?

-

Смотрите

Шаг 2

Смотрите

"Проверка

встроен-

ной систе-

мы диаг-

ностики"

2

1.  Подсоедините сканер.
2.  Включите зажигание.
3.  Запишите,  затем  сотрите  все  ДКН  и  выключите

зажигание, затем включите зажигание.

4.  Применив тормоза и выбрав каждый диапазон (P,

R, N, 3, 2, 1) наблюдайте за дисплеем сканера.

5.  Смотрите таблицу положений передач и сигналов

диапазона.

Совпадает  ли  каждый  выбранный  диапазон  с
данными на сканере и таблице сигналов диапазона?

-

Смотрите

Шаг 3

Смотрите

"Вспомо-

гатель-

ные пунк-

ты при

диагнос-

тике"

3

Проверьте предохранитель F2 на обрыв.
Найдена ли неисправность?

-

Смотрите

Шаг 4

Смотрите

Шаг 5

4

При необходимости замените предохранитель.
Завершено ли действие?

-

Система в

порядке

-

5

Проверьте

включатель

ВДП.

Смотрите

"Вспомогательные пункты при диагностике".
Найдена ли неисправность?

-

Смотрите

Шаг 6

Смотрите

Шаг 7

6

Замените включатель ВДП.
Завершено ли действие?

-

Система в

порядке

-

7

1.  Отсоедините  разъем  включателя  ВДП  и  разъем

БУАКП.

2.  Измерьте  сопротивление  между  клеммой 3

разъема  включателя  ВДП  и  клеммой  С1  разъема
БУАКП.

3.  Измерьте  сопротивление  между  клеммой 2

разъема включателя ВДП и клеммой В15 разъема
БУАКП.

4.  Измерьте  сопротивление  между  клеммой 4

разъема  включателя  ВДП  и  клеммой  В6  разъема
БУАКП.

5.  Измерьте  сопротивление  между  клеммой 5

разъема включателя ВДП и клеммой В11 разъема
БУАКП.

Находится ли измеренная величина сопротивления в
пределах показанной величины?

≈

 0

Ω



Смотрите

Шаг 9

Смотрите

Шаг 8

8

При необходимости произведите ремонт неисправных
клемм.
Завершено ли действие?

-

Система в

порядке

-





АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16  5A1 – 93

ДКН P0706– Неисправность провода датчика диапазона переключения

автоматической коробки передач (входной сигнал PRNDL) (Продолжение)



Шаг

Действие

Величина

Да

Нет

9

1.  Включите зажигание.
2.  Измерьте напряжение в клемме 3.
3.  Измерьте напряжение в клемме 2.
4.  Измерьте напряжение в клемме 4.
5.  Измерьте напряжение в клемме 5.
Находится  ли  измеренная  величина  напряжения  в
пределах показанной величины?

11-14 v

Смотрите

Шаг 10

Смотрите

Шаг 11

10

При необходимости произведите ремонт неисправных
клемм.
Завершено ли действие?

-

Система в

порядке

-

11

Замените БУАКП.
Завершено ли действие?

-

Смотрите

Шаг 12

-

12

1.  После  ремонта,  используйте  функцию  "стереть

информацию"  сканера  и  проведите  дорожный
тест.

2.  Просмотрите "Информацию ДКН".
Был  ли  сбой  во  время  последней  проверки  или
появился ли на сканере текущий ДКН?

-

Заново

начните

диагностику

Исправьте

проверен-

ную карту

ДКН



5А1 – 94  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

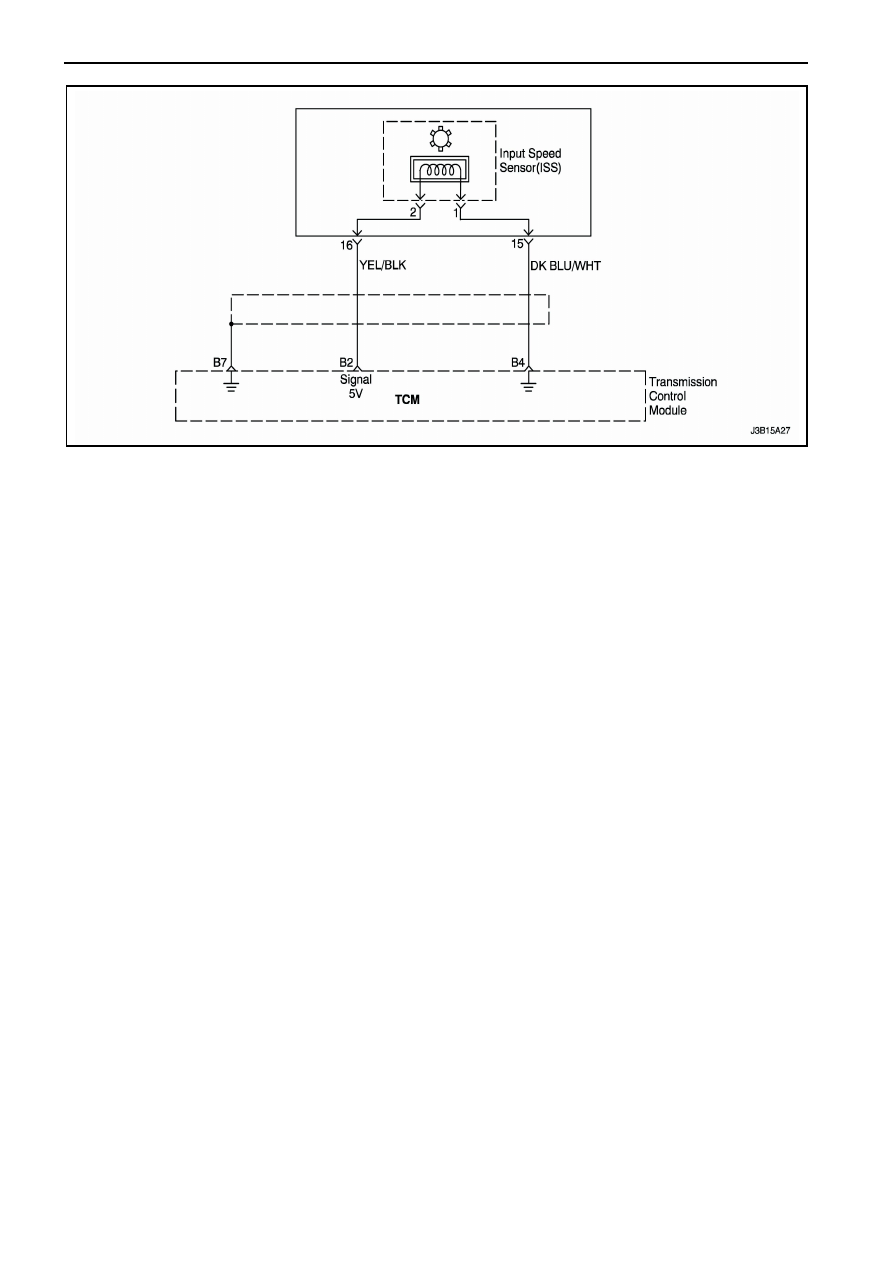

ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ (ДКН) P0716



НЕИСПРАВНОСТЬ В ЦЕПИ ДАТЧИКА ВХОДНОЙ СКОРОСТИ


Описание цепи
Информация,  касающаяся  входной  скорости
автоматической  коробки  передач  к  БУАКП.
БУАКП  использует  информацию  о  входной
скорости автоматической коробки передач (АКП)
для

управления

давлением

на

линии,

включением

и

разъединением

гидротрансформатора

и

положения

переключения  АКП.  Эта  информация  также
используется

для

вычисления

соответствующего

передаточного

числа

и

проскальзывания гидротрансформатора.
Датчик  входной  скорости  расположен    на
поршне B, который  находится  с  внутренней
стороны корпуса клапанов.
Воздушный зазор в 1.8

∼

 2.2 мм обеспечивается

между датчиком и поршнем B.
Датчик  состоит  из  постоянного  магнита,
окруженного  проволочной  катушкой.  Как  только
поршень B приводится  в  действие  валом
турбины, сигнал переменного тока индуцируется
(побуждается)  датчиком  входной  скорости.
Более высокая скорость автомобиля индуцирует
большую  частоту  и  измерение  напряжения  на
датчике.
Сопротивление  датчика  должно  измеряться
между 825

∼

835  Ом  при 20

0

С.  Датчик  может

измерять от 1,000 до 8,000 Гц.
Условия для установки ДКН

•

  Увеличение  скорости  турбины  более  чем

45,000 об/сек.

•

  Напряжение в системе слишком высокое или

слишком низкое.

•

  Двигатель работает.

•

  Нет  ошибок  скорости  двигателя  ДКН P0727,

P0725.

•

  Селектор находится в положении D.

•

  БУАКП или ЭБУ неисправны.

•

  Входная скорость больше чем 7,000 об/мин.

•

  Когда  скорость  вращения  коленчатого  вала

двигателя  больше  чем 3,100  об/мин,
скорость турбины меньше 100 об/мин.

•

  Появляется  сразу  же  после  выявления

вышеуказанных условий.

Действия, происходящие при установке ДКН

•

  Лампа удерживания будет мигать.

•

  БУКП будет записывать рабочие условия во

время  сбоя  диагностики.  Эта  информация
будет

сохранена

в

буфере

записи

неисправности.

•

  Выбраны  аварийный  режим / режим

замещения

и

постоянная

четвертая

передача

с

помощью

гидравлического

управления.

•

  После  включения / выключения  зажигания:

третья

передача

с

помощью

гидравлического управления. Возможны P, R
и N.

•

  Открыт фрикцион блокировки.

Условия

для

стирания

лампы

удерживания/ДКН

•

  Лампа  удерживания  выключится,  когда

неисправность не появляется в течение трех
циклов зажигания.

•

  История  ДКН  будет  стираться  после 40

последовательных  циклов  прогрева  без
неисправности.

•

  Используя сканер для стирания истории ДКН

Вспомогательные пункты при диагностике

•

  Когда

ДКН P0716

устанавливается,

возможной  причиной  неисправности  может
быть датчик входной скорости.
