АНТИБЛОКИРОВОЧНАЯ  ТОРМОЗНАЯ  СИСТЕМА  4F – 17

Индикаторная лампа АБС горит постоянно, ДКН не сохранены

Шаг

Действие

Величина

Да

Нет

1

Проверьте разъем ЭБУТ.
Надлежащим ли образом подсоединен разъем?

-

Смотрите

Шаг 3

Смотрите

Шаг 2

2

Подсоедините разъем ЭБУТ.
Завершен ли ремонт?

-

Система в

порядке

-

3

•

  Отсоедините разъем ЭБУТ.

•

  Включите зажигание.

•

  Используйте  изолированный  инструмент  для

нажатия  на  замыкающий  провод  в  разъеме  от
клеммы 20.

Выключается ли индикаторная лампа АБС?

-

Смотрите

Шаг 4

Смотрите

Шаг 5

4

Замените блок управления АБС.
Завершен ли ремонт?

-

Система в

порядке

-

5

•

  Выключите зажигание.

•

  Подсоедините разъем ЭБУТ.

•

  Отсоедините разъем С110.

•

  Включите зажигание.

Горит ли индикаторная лампа АБС?

-

Смотрите

Шаг 7

Смотрите

Шаг 6

6

Произведите  ремонт  замыкания  на  массу  в  зеленом
проводе между разъемом С110 и разъемом ЭБУТ.
Завершен ли ремонт?

-

Система в

порядке

-

7

Произведите  ремонт  замыкания  на  массу  в  зеленом
проводе  между  клеммой  А13  разъема  панели
инструментов и разъемом С110.
Завершен ли ремонт?

-

Система в

порядке

-

4F – 18  АНТИБЛОКИРОВОЧНАЯ  ТОРМОЗНАЯ  СИСТЕМА

НЕ РАБОТАЕТ ИНДИКАТОРНАЯ ЛАМПА СИСТЕМЫ

ЭЛЕКТРОННОГО РАСПРЕДЕЛЕНИЯ ТОРМОЗНЫХ СИЛ (ЭРТС)

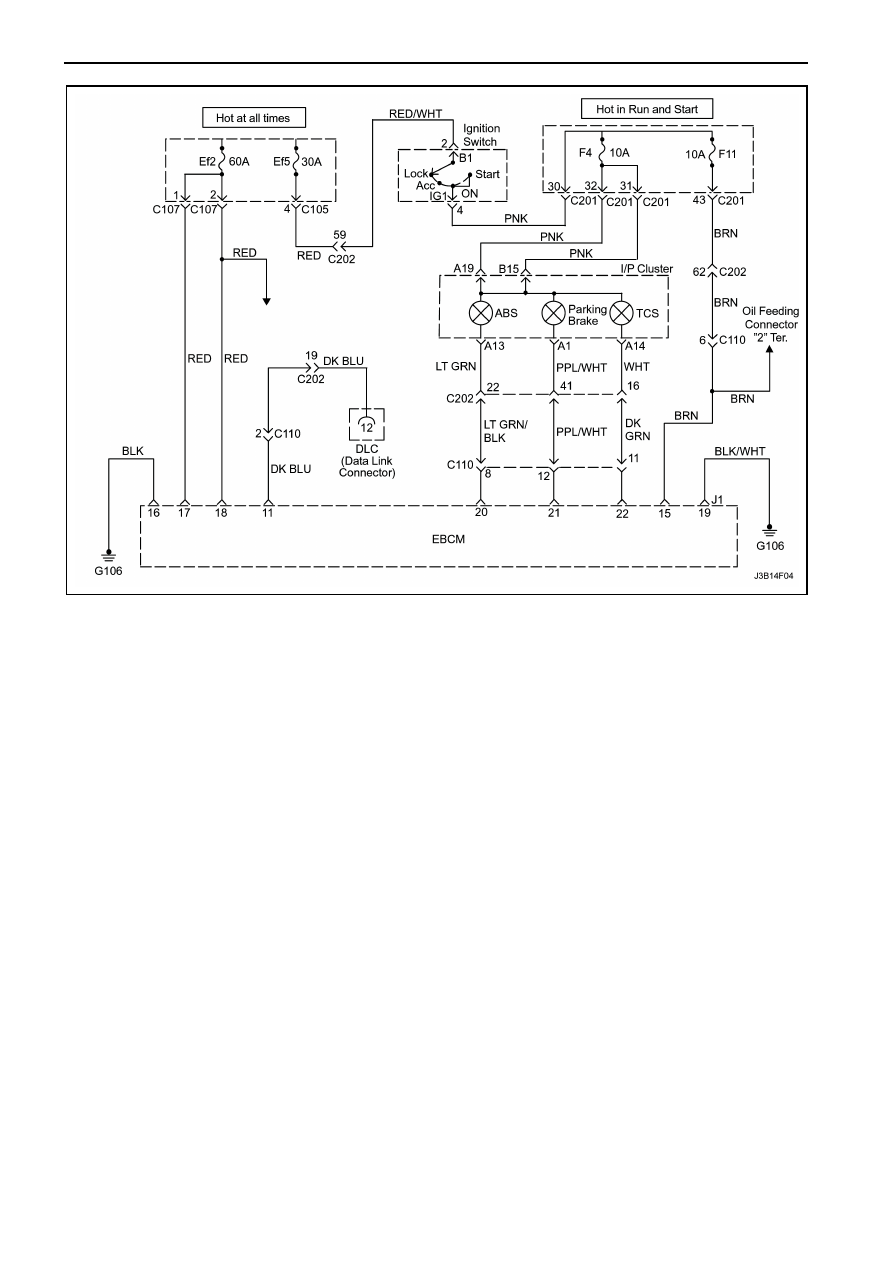

Описание цепи
Напряжение

аккумуляторной

батареи

поставляется  в  индикаторную  лампу  ЭРТС  при
положениях ON или START включателя
зажигания.

Индикаторная

лампа

должна

включаться при внутреннем заземлении клеммы
21 разъема блока управления АБС.
Диагностика
Эта  процедура  проверяет  на  неисправность  в
проводке,  неисправность  в  подаче  напряжения,
перегорание

индикаторной

лампы

или

неисправность контакта в разъеме.
Причины

•

  Предохранитель перегорел.

•

  Индикаторная лампа перегорела.

•

  Клемма разъема разъедена или поломана.

•

  Соединение заземления неисправно.

•

  Обрыв провода в электропроводке.

•

  ЭБУТ неисправен.

Описание проверки
Нижеследующие  номера  (шаги)  направляют  к
тем  или  иным  шагам  в  диагностической
таблице.
1.  Этот  шаг  проверяет  на  наличие  ДКН,

которые

приводят

к

неисправности

индикаторной лампы.

2.  Этот

тест

проверяет

на

условие

неисправности индикаторной лампы.

3.  Этот шаг проверяет на наличие напряжения

в цепи лампы.

4.  Этот шаг начинает серию тестов провода от

индикаторной лампы к ЭБУТ и массе.

19. Этот  шаг  начинает  серию  тестов  цепи

подачи

напряжения,

которое

питает

индикаторную лампу.





АНТИБЛОКИРОВОЧНАЯ  ТОРМОЗНАЯ  СИСТЕМА  4F – 19

Не работает индикаторная лампа системы ЕВД

Шаг

Действие

Величина

Да

Нет

1

Подсоедините  сканер  и  проверьте  на  наличие  каких-
нибудь ДКН.
Установлены ли какие-нибудь ДКН?

-

Смотрите

таблицу ДКН

Смотрите

Шаг 2

2

1.  Переведите  включатель  зажигания  в  положение

LOCK.

2.  Отсоедините сканер.
3.  Полностью отпустите стояночный тормоз.
4.  Нажмите на педаль тормоза.
5.  Включите зажигание.
6.  Наблюдайте за индикаторной лампой ЭРТС.
Горит  ли  индикаторная  лампа 4 секунды  и  затем
гаснет ли?

-

Смотрите

"Переме-

жающиеся

неисправ-

ности и

плохие

соединения"

Смотрите

Шаг 3

3

При

включенном

зажигании,

наблюдайте

за

индикаторной лампой давления масла.
Горит ли индикаторная лампа давления масла?

-

Смотрите

Шаг 4

Смотрите

Шаг 19

4

1.  Переведите  включатель  зажигания  в  положение

LOCK.

2.  Отсоедините разъем с ЭБУТ.
3.  Подсоедините перемычку от клеммы 21 к проводу

заземления в разъеме.

4.  Включите зажигание.
Горит ли индикаторная лампа ЭРТС?

-

Смотрите

Шаг 5

Смотрите

Шаг 8

5

•

  Переведите  включатель  зажигания  в  положение

LOCK.

•

  Проверьте клеммы 19 и 21 на разъеме ЭБУТ и на

проводке АБС и на проводке ЭБУТ.

Ненадлежащее ли соединение на этих клеммах?

-

Смотрите

Шаг 6

Смотрите

Шаг 7

6

При необходимости произведите ремонт неисправных
клемм или замените блок управления АБС.
Завершен ли ремонт?

-

Система в

порядке

-

7

Замените блок управления АБС.
Завершен ли ремонт?

-

Система в

порядке

-

8

•

  Переведите  включатель  зажигания  в  положение

LOCK.

•

  Отсоедините  провод  с  отрицательной  клеммы

аккумуляторной батареи.

•

  Измерьте  сопротивление  между  отрицательной

клеммой

аккумуляторной

батареи,

подсоединенной к массе и замыкающий провод в
разъеме ЭБУТ.

Совпадает ли измеренная величина сопротивления с
установленной величиной?

0

Ω

Смотрите

Шаг 10

Смотрите

Шаг 9

9

Произведите

ремонт

обрыва

ил

высокого

сопротивления  в  проводе  от  клеммы  19  разъема
ЭБУТ до массы G106.
Завершен ли ремонт?

-

Система в

порядке

-

10

1.  Снимите щиток приборов.
2.  Снимите  и  проверьте  лампочку  индикаторной

лампы ЭРТС.

Перегорела ли лампочка?

-

Смотрите

Шаг 11

Смотрите

Шаг 12

11

1.  Замените лампочку индикаторной лампы ЭРТС.
2.  Установите щиток приборов.
Завершен ли ремонт?

-

Система в

порядке

-

12

Проверьте на целостность клемму А1 разъема щитка
приборов.
Показывает ли омметр установленную величину?

0

Ω

Смотрите

Шаг 14

Смотрите

Шаг 13

13

Произведите  ремонт  контакта  клеммы  А1  разъема
щитка приборов.
Завершен ли ремонт?

-

Система в

порядке

-

4F – 20  АНТИБЛОКИРОВОЧНАЯ  ТОРМОЗНАЯ  СИСТЕМА

Не работает индикаторная лампа системы ЕВД (Продолжение)



Шаг

Действие

Величина

Да

Нет

14

Проверьте электропроводку и разъемы в фиолетовом
проводе  с  белой  полоской  от  клеммы  А1  разъема
щитка приборов до клеммы 21 разъема ЭБУТ.
Показывает ли омметр установленную величину?

∞



Смотрите

Шаг 15

Смотрите

Шаг 16

15

Произведите  ремонт  обнаруженного  обрыва  или
высокого напряжения.
Завершен ли ремонт?

-

Система в

порядке

-

16

Проверьте на целостность провод между клеммой 19
разъема АБС и массой G106.
Совпадает  ли  сопротивление  соединения  массы  с
установленной величиной?

0

Ω



Смотрите

Шаг 17

Смотрите

Шаг 18

17

Замените блок управления АБС.
Завершен ли ремонт?

-

Система в

порядке

-

18

Произведите  ремонт  провода  между  клеммой  19
разъема ЭБУТ и массой G106.
Завершен ли ремонт?

-

Система в

порядке

-

19

1.  Переведите  включатель  зажигания  в  положение

LOCK.

2.  Проверьте

предохранитель F4 в

блоке

предохранителей панели инструментов.

Перегорел ли предохранитель?

-

Смотрите

Шаг 20

Смотрите

Шаг 21

20

Замените предохранитель F4.
Завершен ли ремонт?

-

Система в

порядке

-

21

Проверьте

предохранитель EF5 в

блоке

предохранителей двигателя.
Перегорел ли предохранитель?

-

Смотрите

Шаг 22

Смотрите

Шаг 23

22

Замените предохранитель EF5.
Завершен ли ремонт?

-

Система в

порядке

-

23

Измерьте  напряжение  на  клемме 2 разъема
включателя зажигания, зондируя.
Находится  ли  измеренная  величина  напряжения  в
пределах установленной величины?

11-14 В

Смотрите

Шаг 25

Смотрите

Шаг 24

24

1.  Проверьте  красный  провод  между  клеммой 4

разъема  С105  на  блоке  предохранителей
двигателя  и  клеммой 2 включателя  зажигания  на
целостность.

2.  Произведите  ремонт  обрыва  или  высокого

сопротивления.

Завершен ли ремонт?

-

Система в

порядке

-

25

1.  Включите зажигание.
2.  Зондируйте

клемму 4 (розовый)

разъема

включателя зажигания.

Находится  ли  измеренная  величина  напряжения  в
пределах установленной величины?

11-14 В

Смотрите

Шаг 27

Смотрите

Шаг 26

26

Замените включатель зажигания.
Завершен ли ремонт?

-

Система в

порядке

-

27

1.  Переведите  включатель  зажигания  в  положение

LOCK.

2.  Проверьте  розовый  провод  от  клеммы 4

включателя  зажигания  до  предохранителя F4 в
блоке предохранителей панели инструментов.

Показывает ли омметр установленную величину?

∞



Смотрите

Шаг 28

Смотрите

Шаг 29

28

Произведите

ремонт

обрыва

или

высокого

напряжения.
Завершен ли ремонт?

-

Система в

порядке

-
