ПЕРЕДНИЙ  ДИСКОВЫЙ  ТОРМОЗНОЙ  МЕХАНИЗМ  4D – 7

6.  Снимите  пылезащитный  колпачок  и  открутите

сливной винт.

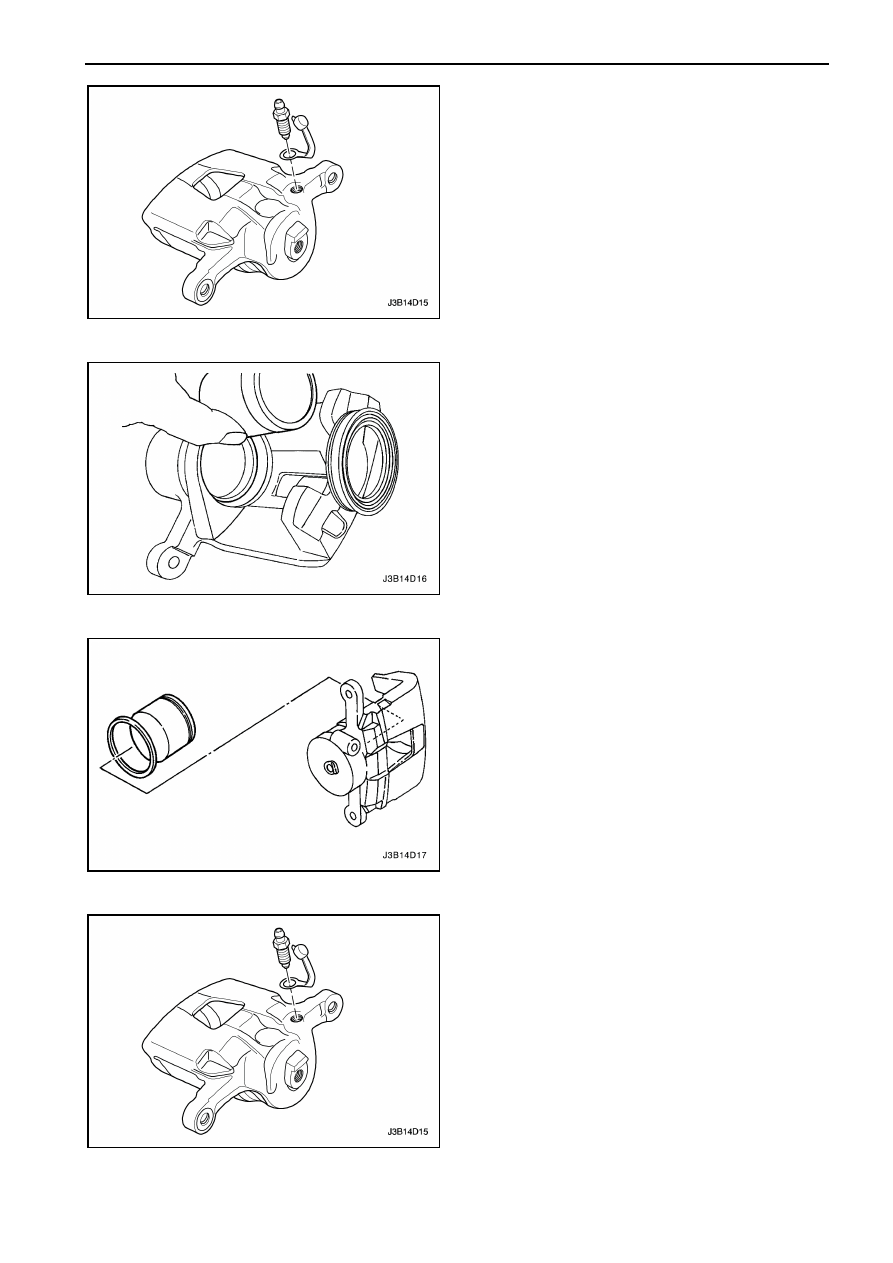

Процедура сборки

1.  Прочистите  все  детали  в  денатурированном

спирте  или  тормозной  жидкости.  Просушите
детали  сжатым  воздухом  без  смазки  и
продуйте  все  проходы  в  корпусе  суппорта  и
сливной винт.

2.  Проверьте  поршень  и  суппорт  на  наличие

задир,  зарубок  и  коррозии.  При  обнаружении
вышеперечисленных  повреждений,  замените
детали.

3.  Проверьте сливной винт суппорта.
Внимание:  Не  снимайте  материал  с  поршня  или
отверстия суппорта.



4.  Смажьте новую манжету поршня.
5.  Установите  внутреннюю  манжету  внутрь  паза

корпуса  суппорта.  Убедитесь,  что  манжета
надежно расположилась (не прокручивается).

6.  Установите  внешнюю  пылезащитную  манжету

в паз.

7.  Смажьте поршень тормозной жидкостью.
8.  Надавите  на  поршень  до  тех  пор,  пока  он  не

расположится надлежащим образом.

9.  Нанесите  на  пальцы  смазку  и  установите

пыльники.






10.  Закрутите сливной винт суппорта и установите

колпачок.

Затяжка

Затяните  сливной  винт  суппорта  моментом  8
Нм.

11.  Подсоедините тормозные накладки и пружины.
Внимание:  Убедитесь,  что  пружины  накладок
надежно установлены.


4D – 8  ПЕРЕДНИЙ  ДИСКОВЫЙ  ТОРМОЗНОЙ  МЕХАНИЗМ

12.  Подсоедините

направляющими

пальцами

стяжную раму к корпусу суппорта.

Затяжка

Затяните  болты  крепления  стяжной  рамы  к
корпусу суппорта моментом 27 Нм.

13.  Установите  тормозной  суппорт.  Смотрите

"Тормозной суппорт в сборе" в этом разделе.





ПЕРЕДНИЙ  ДИСКОВЫЙ  ТОРМОЗНОЙ  МЕХАНИЗМ  4D – 9

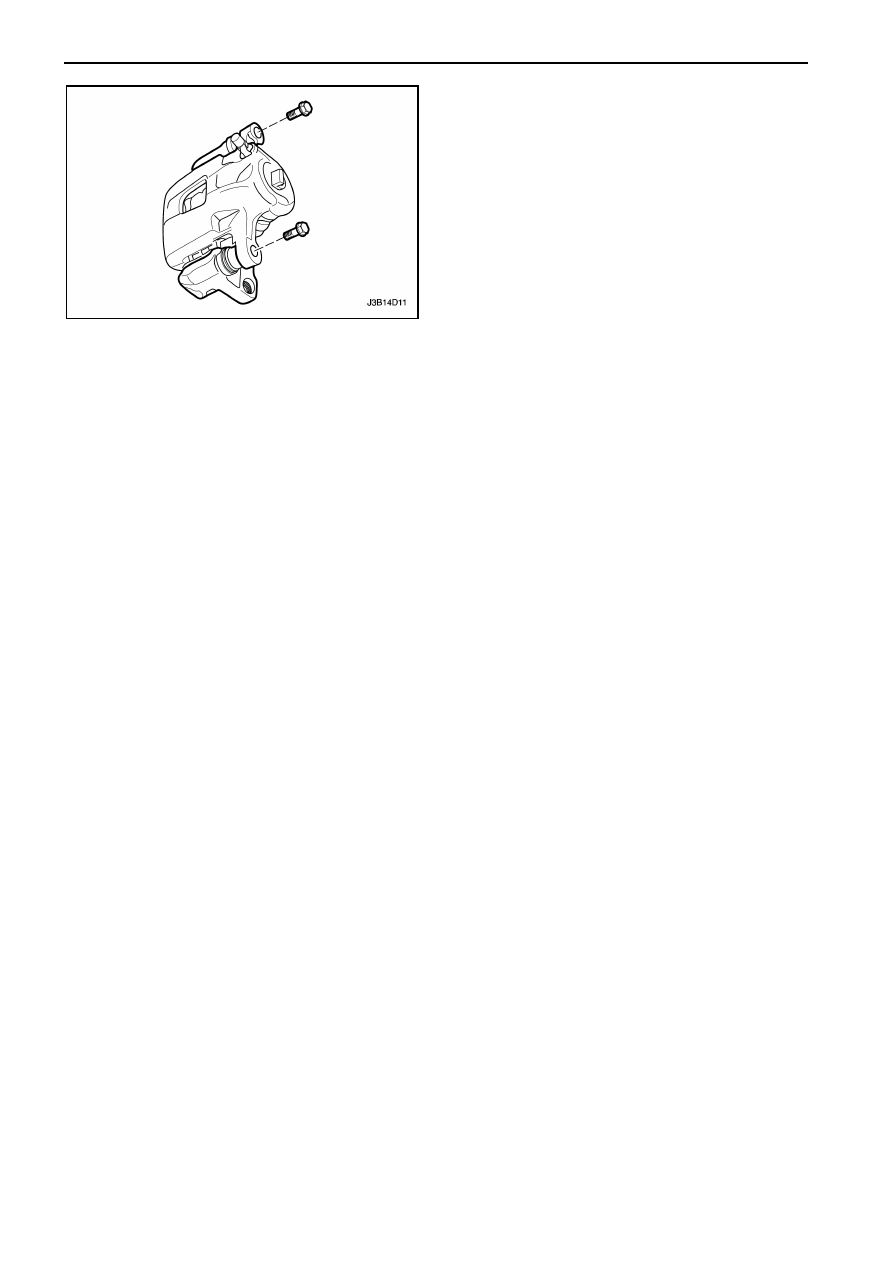

ОСНОВНОЕ ОПИСАНИЕ

И РАБОТА СИСТЕМ



СУППОРТ ДИСКОВОГО
ТОРМОЗНОГО МЕХАНИЗМА В
СБОРЕ

Данный  суппорт  имеет  одиночное  отверстие.
Тормозной  суппорт  установлен  на  поворотном
кулаке  и  крепится  двумя  болтами.  Давление
тормозной  жидкости,  создаваемое  нажатием
педали

тормоза,

преобразовывается

в

тормозную  силу.  Эта  сила  одинаково  действует
на

поршень

и

днище

отверстия

и  перемещает  поршень  наружу  и  суппорт
внутрь,

побуждая

тормозные

колодки

прижиматься  к  тормозному  диску.  Сила  трения
между

соприкасающимися

поверхностями

тормозных  накладок  и  тормозным  диском
приводит у остановке автомобиля.


Внимание:

•

  При  обслуживании  тормозного  суппорта

замените  все  детали,  включаемые  в
ремонтный комплект.

•

  Смазывайте  резиновые  детали  чистой

тормозной жидкостью для легкой сборки.

•

  Остерегайтесь  попадания  частиц  масла  при

использовании  сжатого  воздуха  на  деталях
тормозного  механизма,  так  как  могут
повредиться резиновые элементы.

•

  Если  какая-нибудь  часть  гидравлической

системы  была  снята  или  отсоединена,
необходимо  прокачать  часть  или  всю
тормозную систему.

•

  Заменяйте  тормозные  накладки  в  сборе  на

одной оси.

•

  Величина  момента  затяжки  рассчитана  на

сухие

и

несмазанные

резьбовые

соединения.

•

  Выполняйте  все  ремонтные  работы  на

чистом  столе,  без  пятен  от  минеральных
масел.
