УПРАВЛЕНИЕ ДВИГАТЕЛЕМ  1F – 123

ДКН Р0342 Отсутствует сигнал датчика положения распределительного вала

(продолжение)



Шаг

Действие

Величина

Да

Нет

9 1.

Выключите зажигание.

2.  Отсоедините разъем ЭБУ.
3.  Проверьте  цепь  сигнала  датчика  ПРВ  на  обрыв

или  замыкание  на  корпус  или  замыкание  на
аккумуляторною  батарею,  и  при  необходимости
произведите ремонт.

Завершен ли ремонт?

-

Смотрите

Шаг 13

Смотрите

Шаг 10

10

Проверьте  цепь  сигнала  датчика  ПРВ  на  обрыв  или
замыкание

на

массу,

и

при

необходимости

произведите ремонт.
Завершен ли ремонт?

-

Смотрите

Шаг 13

Смотрите

Шаг 12

11 1.

Выключите зажигание.

2.  Замените датчик ПРВ.
Завершен ли ремонт?

-

Смотрите

Шаг 13

-

12 1.

Выключите зажигание.

2.  Замените ЭБУ.
Завершен ли ремонт?

-

Смотрите

Шаг 13

-

13 1.

Используя сканер сотрите все ДКН.

2.  Запустите  двигатель  и  дайте  проработать  на

холостых  оборотах  при  нормальной  рабочей
температуре.

3.  Управляйте автомобилем в пределах условий для

установки ДКН, как описано в тексте.

Показывает ли сканер что диагностика имела место и
прошла?

-

Смотрите

Шаг 14

Смотрите

Шаг 2

14

Проверьте на наличие других ДКН.
Имеются ли ДКН, которые не были диагностированы?

-

Смотрите

соответ-

ствующую

таблицу ДКН

Система в

порядке



1F – 124  УПРАВЛЕНИЕ ДВИГАТЕЛЕМ

ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ (ДКН) Р0351



НЕИСПРАВНОСТЬ В ЦЕПИ А УПРАВЛЕНИЯ ЗАЖИГАНИЯ

(ДЛЯ ЦИЛИНДРОВ 1 И 4)

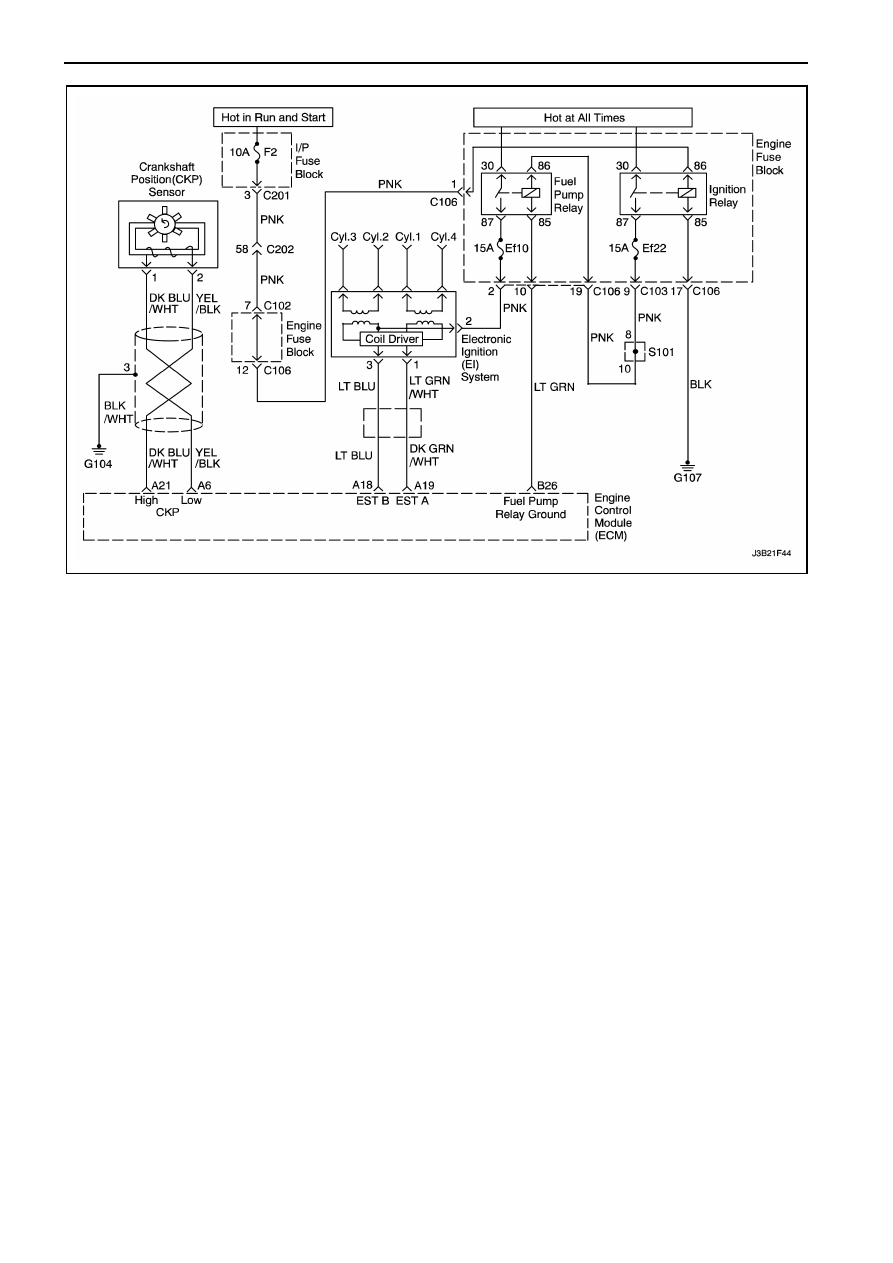

Описание цепи
Электронный

блок

управления

(ЭБУ)

обеспечивает заземление для цепи А установки
зажигания.  Когда  ЭБУ  снимает  заземление  с
первичной  катушки  зажигания,  то  образуется
магнитное поле. Это магнитное поле производит
напряжение во вторичной катушке, которая дает
искру на свечах зажигания.
Цепь  между  ЭБУ  и  катушки  зажигания
электронной

системы

зажигания

(СЭЗ)

прослеживается  на  наличие  обрыва  в  цепи,
замыкания  на  напряжение  и  замыкания  на
массу.  Когда  ЭБУ  считывает  неисправность  в
цепи  А  электронной  установки  зажигания,  ЭБУ
будет устанавливать ДКН P0351.
Условия для установки ДКН
S  Обнаружение

неисправного

сигнала

обратной связи.

S  Включение зажигания.

S  Ошибочное

считывание

возрастающих

сигналов (fault flag increments fail count).

S  Должен получить больше 20 неисправностей

в процессе 40 циклов проверок.

Действия, происходящие при установке ДКН
S  Лампа  оповещения  неисправности  (ЛОН)

будет загораться.

S  ЭБУ  запишет  рабочие  условия  во  время

неисправности  при  диагностике (diagnostic
fail).  Эта  информация  будет  сохранена  в
режиме  стоп-кадр (freeze frame) и  в  буфере
записи неисправностей.

S  Включается работа вентилятора охлаждения

на низких оборотах.

S  История ДКН сохраняется.

Условия для стирания ЛОН/ДКН
S  ЛОН  будет  выключаться  после  четырех

последовательных  циклов  зажигания  в
которых диагностика выполняется без сбоя.

S  История  ДКН  будет  стерта  после 40

последовательных  циклов  прогрева  без
сбоя.

S  ДКН может быть стерт при помощи сканера.

S  Отсоединение питания ЭБУ более чем на 10

секунд.



УПРАВЛЕНИЕ ДВИГАТЕЛЕМ  1F – 125

Вспомогательные пункты при диагностике
Перемежающаяся  неисправность  может  быть
вызвана

плохим

соединением,

стиранием

изоляции провода или поломкой провода внутри
изоляции. Проверьте на:

S  Плохое

соединение – Проверьте

электропроводку

ЭБУ

и

разъемы

на

ненадлежащую

стыковку,

поломку

фиксаторов,  неправильную  форму  или
повреждение  клемм  и  плохое  соединение
провода с клеммой.

S  Поврежденная электропроводка – Проверьте

электропроводку  на  повреждение.  Если
электропроводка

выглядит

хорошо,

отсоедините  ЭБУ,  включите  зажигание  и
понаблюдайте  за  показаниями  вольтметра,
подсоединенного  к  цепи  опорных  сигналов
58Х  на  разъеме  электропроводки  ЭБУ,
двигая

при

этом

разъемами

и

электропроводкой,

связанной

с

ЭБУ.

Изменения

напряжения

покажет

на

расположение неисправности.

Обзор  километража  при  записи  неисправностей
с  момента  последней  неисправности  при
диагностике,  может  помочь  в  определении
частоты  возникновения  условий,  при  которых
устанавливается

ДКН.

Это

поможет

в

диагностировании условий.

ДКН Р0351 Неисправность в цепи А управления зажигания (Для цилиндров 1 и 4)



Шаг

Действие

Величина

Да

Нет

1

Выполните

проверку

встроенной

системы

диагностики.
Была ли проведена проверка?

-

Смотрите

Шаг 2

Смотрите

"Проверка

встроен-

ной систе-

мы диаг-

ностики"

2

Проверьте  на  неисправность  в  соединении  или
повреждение  клеммы  С  на  разъеме  катушки
зажигания  системы  электронного  зажигания  (СЭЗ)  и
при необходимости произведите ремонт.
Завершен ли ремонт?

-

Смотрите

Шаг 8

Смотрите

Шаг 3

3

Проверьте  на  неисправность  в  соединении  или
повреждение  клеммы  А19  на  разъеме  электронного
блока  управления  (ЭБУ)  и  при  необходимости
произведите ремонт.
Завершен ли ремонт?

-

Смотрите

Шаг 8

Смотрите

Шаг 4

4 1.

Выключите зажигание.

2.  Отсоедините разъем ЭБУ.
3.  Проверьте  цепь  управления  зажигания  на

замыкание  на  массу  и  при  необходимости
произведите ремонт.

Завершен ли ремонт?

-

Смотрите

Шаг 8

Смотрите

Шаг 5

5

Проверьте цепь управления зажигания на замыкание
на  напряжение  и  при  необходимости  произведите
ремонт.
Завершен ли ремонт?

-

Смотрите

Шаг 8

Смотрите

Шаг 6

6

Проверьте  на  обрыв  цепь  управления  зажигания  и
при необходимости произведите ремонт.
Завершен ли ремонт?

-

Смотрите

Шаг 8

Смотрите

Шаг 7

7 1.

Выключите зажигание.

2.  Замените ЭБУ.
Завершен ли ремонт?

-

Смотрите

Шаг 8

-

8 1.

Используя сканер сотрите все ДКН.

2.  Запустите  двигатель  и  дайте  проработать  на

холостых  оборотах  при  нормальной  рабочей
температуре.

3.  Управляйте автомобилем в пределах условий для

установки ДКН, как описано в тексте.

Показывает ли сканер что диагностика имела место и
прошла?

-

Смотрите

Шаг 9

Смотрите

Шаг 2

9

Проверьте на наличие других ДКН.
Имеются ли ДКН, которые не были диагностированы?

-

Смотрите

соответ-

ствующую

таблицу ДКН

Система в

порядке



1F – 126  УПРАВЛЕНИЕ ДВИГАТЕЛЕМ

ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ (ДКН) Р0352



НЕИСПРАВНОСТЬ В ЦЕПИ А УПРАВЛЕНИЯ ЗАЖИГАНИЯ

(ДЛЯ ЦИЛИНДРОВ 2 И 3)



Описание цепи
Электронный

блок

управления

(ЭБУ)

обеспечивает заземление для цепи А установки
зажигания.  Когда  ЭБУ  снимает  заземление  с
первичной  катушки  зажигания,  то  образуется
магнитное поле. Это магнитное поле производит
напряжение во вторичной катушке, которая дает
искру на свечах зажигания.
Цепь  между  ЭБУ  и  катушки  зажигания
электронной

системы

зажигания

(СЭЗ)

прослеживается  на  наличие  обрыва  в  цепи,
замыкания  на  напряжение  и  замыкания  на
массу.  Когда  ЭБУ  считывает  неисправность  в
цепи  А  электронной  установки  зажигания,  ЭБУ
будет устанавливать ДКН P0351.
Условия для установки ДКН
S  Обнаружение

неисправного

сигнала

обратной связи.

S  Включение зажигания.

S  Ошибочное

считывание

возрастающих

сигналов (fault flag increments fail count).

S  Должен получить больше 20 неисправностей

в процессе 40 циклов проверок.

Действия, происходящие при установке ДКН
S  Лампа  оповещения  неисправности  (ЛОН)

будет загораться.

S  ЭБУ  запишет  рабочие  условия  во  время

неисправности  при  диагностике (diagnostic
fail).  Эта  информация  будет  сохранена  в
режиме  стоп-кадр (freeze frame) и  в  буфере
записи неисправностей.

S  Включается работа вентилятора охлаждения

на низких оборотах.

S  История ДКН сохраняется.

Условия для стирания ЛОН/ДКН
S  ЛОН  будет  выключаться  после  четырех

последовательных  циклов  зажигания  в
которых диагностика выполняется без сбоя.

S  История  ДКН  будет  стерта  после 40

последовательных  циклов  прогрева  без
сбоя.

S  ДКН может быть стерт при помощи сканера.

S  Отсоединение питания ЭБУ более чем на 10

секунд.
