УПРАВЛЕНИЕ ДВИГАТЕЛЕМ  1F – 91

ДКН Р0123 Высокое напряжение датчика положения дроссельной заслонки

(продолжение)



Шаг

Действие

Величина

Да

Нет

8

Проверьте  электрический  разъем  датчика  ПДЗ  на
плохое соединение и при необходимости произведите
ремонт.
Необходимо ли проведение ремонта?

-

Смотрите

Шаг 12

Смотрите

Шаг 10

9

Проверьте цепь заземления датчика ПДЗ на обрыв и
при необходимости произведите ремонт.
Необходимо ли проведение ремонта?

-

Смотрите

Шаг 12

Смотрите

Шаг 11

10

Замените датчик ПДЗ.
Завершено ли действие?

-

Смотрите

Шаг 12

-

11

1.  Выключите зажигание.
2.  Замените электронный блок управления (ЭБУ).
Завершено ли действие?

-

Смотрите

Шаг 12

-

12

1.  Используя сканер, сотрите все ДКН.
2.  Запустите  двигатель  и  дайте  проработать  до

достижения

охлаждающей

жидкости

до

нормальной рабочей температуры.

3.  Управляйте  автомобилем  в  пределах  условий

установки  ДКН  как  указано  во  вспомогательном
тексте.

Показывает ли сканер, что диагностика имела место и
прошла?

-

Смотрите

Шаг 13

Смотрите

Шаг 2

13

Проверьте на наличие других ДКН.
Имеются  ли  какие-нибудь  ДКН,  которые  не  были
диагностированы?

-

Смотрите

соответ-

ствующую

таблицу ДКН

Система в

порядке



1F – 92  УПРАВЛЕНИЕ ДВИГАТЕЛЕМ

ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ (ДКН) P0131





НИЗКОЕ НАПРЯЖЕНИЕ КИСЛОРОДНОГО ДАТЧИКА

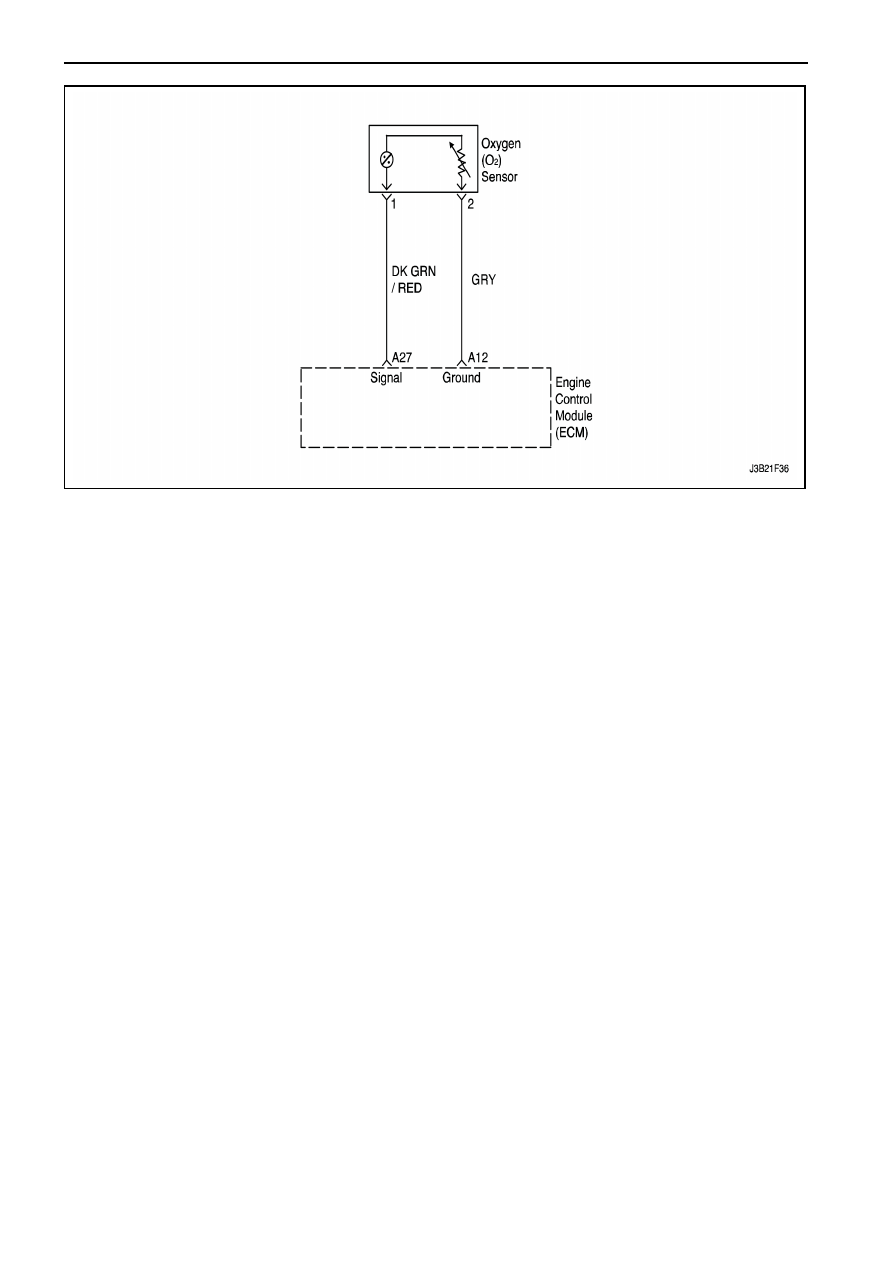

Описание цепи
Электронный  блок  управления  (ЭБУ)  посылает
опорное  напряжение  в 0.45 вольт  между
клеммами  А12  и  А27 (если  измерять 10
мегаомным  цифровым  вольтметром,  показания
могут  быть  низкими  в 0.32 вольт.).  Сигналы
напряжения

кислородного

датчика

могут

варьироваться  от 1 вольт  при  богатом
содержании  кислорода  в  выхлопных  газах  до
0.10 вольт при бедном содержании кислорода в
выхлопных газах.
При температуре ниже 315

0

С цепь разомкнута и

кислородный  датчик  не  посылает  сигналы.
Работа

системы

при

разомкнутой

цепи

называется "работа в открытом контуре".
Если

проводка,

разъем

или

клемма

кислородного

датчика

повреждены,

кислородный  датчик  должен  быть  заменен  в
сборе.  Не  пытайтесь  произвести  ремонт
проводки,

разъема

или

клеммы.

Для

надлежащей  работы  кислородного  датчика,
датчик  должен  иметь  доступ  к  чистому  воздуху.
Этот  доступ  к  чистому  воздуху  достигается
путем  провода  кислородного  датчика.  Любая
попытка отремонтировать проводку, разъем или
клемму кислородного  датчика может привести к
затрудненному  доступу  воздуха  и  ухудшению
работы

кислородного

датчика.

Смотрите

"Кислородный датчик" в этом разделе.
Условия для установки ДКН

S  Напряжение  кислородного  датчика  меньше

0.05 вольт.

S  Стехиометрия закрытого контура.

S  Температура

охлаждающей

жидкости

двигателя (ТОЖД) больше 60

0

С.

S  Напряжение в системе больше 10 вольт.

S  Не  установлены  ДКН P0107, P0108, P0117,

P0118, P0122, P0123, P0201, P0202, P0203,
P0204, P0506, P0507, P0337, P0351, P0352,
P0443.

S  Задержка  на 3 секунды  после  появления

условий.

Действия, происходящие при установке ДКН
S  Лампа  оповещения  неисправности  (ЛОН)

будет загораться.

S  ЭБУ  будет  записывать  рабочие  условия  во

время  неисправности  при  диагностике.  Эта
информация будет сохранена в стоп-кадре и
буфере записи неисправностей.

S  История ДКН сохраняется.

S  Автомобиль  будет  работать  в  открытом

контуре.

Условия для стирания ЛОН/ДКН
S  ЛОН

выключится

после

четырех

последовательных  циклов  зажигания,  при
которых

диагностика

проходила

без

неисправностей.

S  История

ДКН

сотрет

после 40

последовательных  циклов  прогрева  без
неисправностей.

S  ДКН может быть стерт при помощи сканера.

S  Отсоединение  питания  ЭБУ  больше  чем  на

10 секунд.



УПРАВЛЕНИЕ ДВИГАТЕЛЕМ  1F – 93

Вспомогательные пункты при диагностике

S  Давление  топлива – Содержание  воздуха  в

система  будет  обедненной,  если  давление
топлива

будет

очень

маленькой.

Необходимо  понаблюдать  за  давлением
топлива  при  управлении  автомобилем  на
различных  скоростных  и/или  нагрузочных
режимах.  Смотрите  "Диагностика  системы
питания" в этом разделе.

S  Датчик  абсолютного  давления  воздуха  во

впускном трубопроводе (АДВВТ) – Выходные
сигналы,  при  которых  ЭБУ  считывает
давление

меньшее

чем

нормальное

давление

во

впускном

трубопроводе

(высокое  разрежение)  может  привести  к
обеднению

в

системе.

Отсоединение

датчика  АДВВТ  позволит  ЭБУ  заменять
фиксированную  (неверную)  величину  для
датчика  АДВВТ.  Если  условие  обеднения
прошло при отсоединение датчика, замените
хорошим датчиком и повторно проверьте.

S  Загрязнение  топлива – Вода,  даже  в  малом

количестве,

находящаяся

рядом

со

встроенным  в  топливный  бак  топливным
насосом,  может  попасть  в  топливные
форсунки.

Вода

становится

причиной

обеднения выхлопных газов и установки ДКН
P0131.

S  Электропроводка

датчика – проводка

кислородного  датчика  может  быть  смещена
и соприкасаться с выпускным коллектором.

S  Пропуск  зажигания  в  двигателе – В

цилиндре,  в  котором  происходит  пропуск
зажигания,  не  сгоревший  кислород,  попадая
в  выхлопной  газ,  приводит  к  установке  ДКН
P0131.

S  Поломанный

кислородный

датчик –

Поломанный

кислородный

датчик

или

плохое  заземление  датчика  приводит  к
установке  ДКН 0131. Смотрите  "Диагностика
симптомов" в этом разделе.

S  Засоренный

топливный

фильтр

–

Засоренный  топливный  фильтр  создает
условие  обеднения  и  приводит  к  установке
ДКН P0131.

S  Засоренный (забитый) кислородный датчик –

Забитый

порт

кислородного

датчика

указывает  на  меньшее  чем  нормальное
напряжение

выходных

сигналов

кислородного датчика.

Описание проверки
Нижеследующие  номера  направляют  к  тем  или
иным  шагам  (действиям)  в  диагностической
таблице.
1.  Проверка  системы  встроенной  диагностики

подсказывает

техникам

в

завершении

некоторых  основных  проверочных  работ  и
сохраняет  в  режиме  "стоп-кадр"  и  данные
записей  неисправностей  на  сканере,  если
имеется.  При  этом  создается  электронная
копия  данных,  полученных  при  появлении
неисправности.  Информация  сохраняется  в
сканере для дальнейшей ссылки.

2.  Этот  шаг  определяет,  был  ли  вызван  ДКН

P0131

тяжелой

неисправностью

или

условием  перемежающейся  неисправности.
Необходимо

управлять  автомобилем  в

пределах  условий  стоп-кадра  и  условий
установки

ДКН

для

дублирования

неисправности,  выявленного  электронным
блоком управления.

4.  Этот  шаг  симулирует  условие  для  установки

ДКН P0134. Если ЭБУ считывает изменения,
ЭБУ и электропроводка в порядке.

6.  После

замены

ЭБУ

должна

быть

перепрограммирована.  Смотрите  новейшую
техническую

процедуру

по

перепрограммированию ЭБУ.

8.  Если  неисправность  не  обнаружена  в  этом

пункте  и  не  установлены  дополнительные
ДКН, смотрите "Вспомогательные пункты при
диагностике"  для  дополнительной  проверки
и информации.

ДКН Р0131 Низкое напряжение кислородного датчика





Шаг

Действие

Величина

Да

Нет

1

Выполните

проверку

встроенной

системы

диагностики.
Была ли проведена проверка?

-

Смотрите

Шаг 2

Смотрите

"Проверка

встроен-

ной систе-

мы диаг-

ностики"

2 1.

Подсоедините сканер к разъему канала передачи
данных.

2.  Запустите  двигатель  и  дайте  проработать  до

достижения  охлаждающей  жидкости  нормальной
рабочей температуры.

Остается  ли  напряжение  кислородного  датчика  ниже
установленной величины?

0.1 В

Смотрите

Шаг 4

Смотрите

Шаг 3

3 1.

Просмотрите  данные  стоп-кадра  и  запишите
параметры.

2.  Управляйте  автомобилем  в  пределах  условий

стоп-кадра и установки ДКН, как описано выше.

Находится  ли  величина  напряжения  кислородного
датчика в пределах установленной величины?

0.1 В

Смотрите

Шаг 4

Смотрите

Шаг 7



1F – 94  УПРАВЛЕНИЕ ДВИГАТЕЛЕМ

ДКН Р0131 Низкое напряжение кислородного датчика (продолжение)





Шаг

Действие

Величина

Да

Нет

4 1.

Выключите зажигание.

2.  Отсоедините разъем кислородного датчика.
3.  Включите зажигание.
Показывает

ли

сканер

величину

напряжения

кислородного  датчика  в  пределах  установленной
величины?.

407-509

мВ

Смотрите

"Вспомога-

тельные

пункты при

диагностике"

Смотрите

Шаг 5

5

Проверьте  клемму 2 сигнальной  цепи  кислородного
датчика на замыкание на массу и при необходимости
произведите ремонт.
Необходимо ли проведение ремонта?

-

Смотрите

Шаг 7

Смотрите

Шаг 6

6 1.

Выключите зажигание.

2.  Замените электронный блок управления (ЭБУ).
Необходимо ли проведение ремонта?

-

Смотрите

Шаг 7

-

7 1.

Если

отсоединен,

подсоедините

разъем

кислородного датчика.

2.  Используя сканер, очистите все ДКН.
3.  Запустите  двигатель  и  дайте  проработать  до

достижения  охлаждающей  жидкости  нормальной
рабочей температуры.

4.  Управляйте  автомобиль  в  пределах  условий  для

установки  ДКН,  как  указано  во  вспомогательном
тексте.

Показывает  ли  сканер,  что  эта  диагностика  имела
место и прошла?

-

Смотрите

Шаг 8

Смотрите

Шаг 2

8

Проверьте на наличие других ДКН.
Имеются  ли  какие-нибудь  ДКН,  которые  не  были
диагностированы?

-

Смотрите

соответ-

ствующую

таблицу ДКН

Система в

порядке
