ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА 9R -13

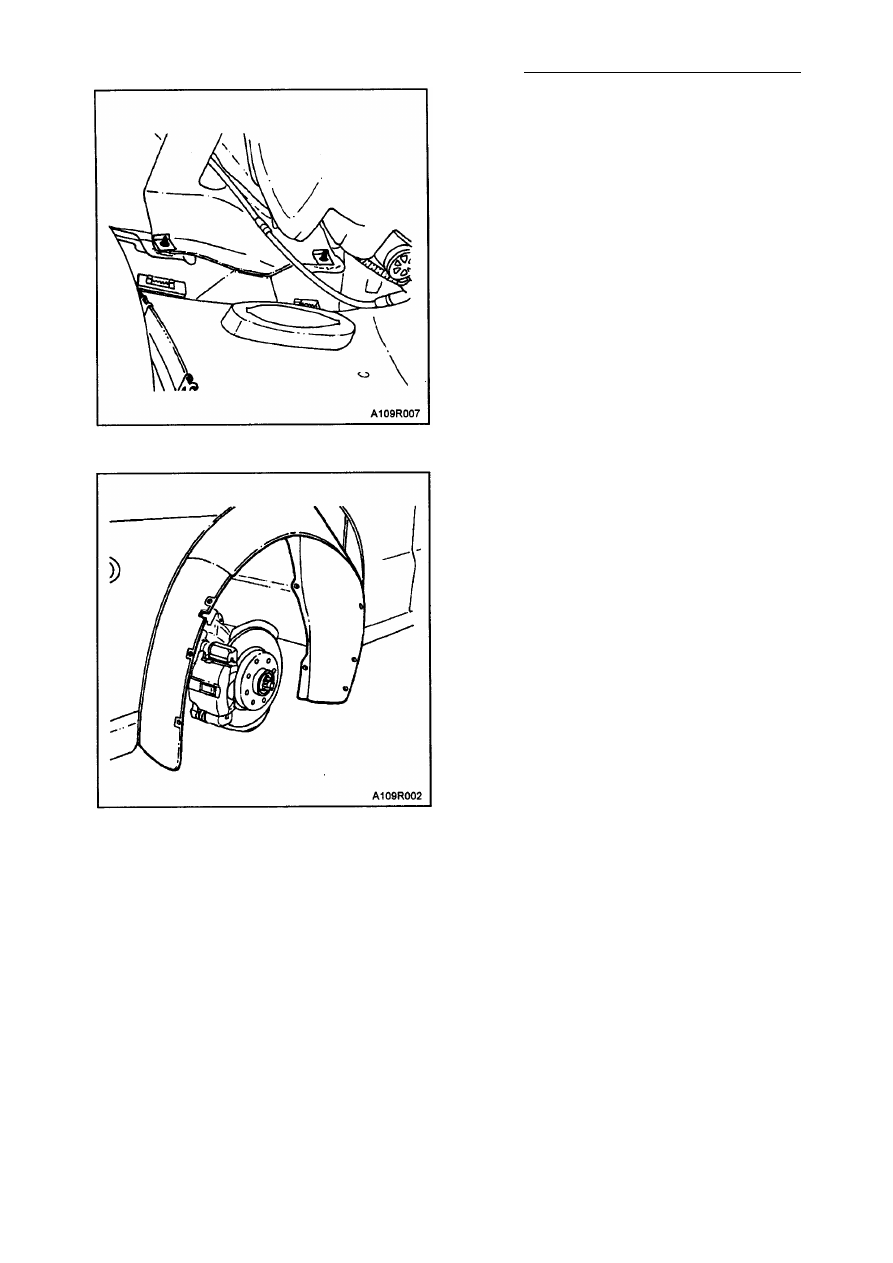

6. Прикрепить крыло автомобиля к перед­

нему бамперу винтами.
Затяжка
Затянуть болт переднего бампера с
усилием 1,5 Н•м.

7. Прикрепить крыло автомобиля за пе­

редним бампером винтами.
Затяжка
Затянуть винты крыла автомобиля с
усилием 4 Н•м.

8. Установить брызговик с винтами.

Затяжка
Затянуть винты брызговика с усилием

1,5 Н•м.

9. Установить переднее колесо. Смотреть

Раздел 2Е, "Шины и колеса".

10. Опустить машину.

ПЕРЕДНЯЯ ЧАСТЬ  К У З О В А .

Эта машина имеет несущий кузов. На узле
рамы находится двигатель и коробка

ОБЩЕЕ ОПИСАНИЕ И РАБОТА СИСТЕМЫ

передач. Панели крыла автомобиля и
опоры радиатора также являются цель­
ными деталями кузова.

РАЗДЕЛ 9S

ЗАДНЯЯ ЧАСТЬ КУЗОВА

ВНИМАНИЕ: Перед снятием или установкой любого узла отсоедините отрица­
тельный провод от аккумуляторной батареи. Отсоединение этого провода пре­
дотвращает травматизм обслуживающего персонала и повреждение автомо­
биля. Зажигание также должно быть отключено, если не указано иначе.

СОДЕРЖАНИЕ

Моменты затяжки резьбовых соединений 9S-1

Техническое обслуживание и ремонт 9S-2

Дверца люка топливозаливной горловины 9S-2
Дистанционный трос и ручка дверцы люка топливозаливной горловины 9S-2

Капот задка кузова (Нотчбэк) 9S-4

Дистанционный трос и ручка капота задка 9S-6
Торсион капота 9S-8

Цилиндр замка багажника 9S-8
Защелка замка багажника (кузова Нотчбэк) 9S-9
Замок багажника (кузова Нотчбэк) 9S-10
Уплотнитель для защиты от атмосферных воздействий 9S-11

Дверь Хэтчбэка 9S-12

Опорные узлы под газовые упоры 9S-12
Защелка замка двери Хэтчбэка 9S-13
Замок двери Хэтчбэка 9S-14

Общее описание и работа системы 9S-15

Дверца люка топливозаливной горловины 9S-15

Капот задка (Нотчбэк) 9S-15

Дверь Хэтчбэка 9S-15

Огнетушитель 9S-15

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Применение

Н•м

Фунт/фут

Фунт/дюйм

Винты дверцы люка заправки топливом

3

-

27

Болты узла под газовые упоры

8

-

71

Болты петель навески двери кузова с
укороченной задней частью

20

15

Винты замка капота задка кузова нотчбэка

6

-

53

Винты защелки замка капота задка кузова
нотчбэка

20

15

Гайки цилиндра замка багажника

3

-

27

Винты замка багажника

6

-

53

Болты защелки замка багажника

8

-

71

Болты капота задка

10

-

89

Болт ручки дистанционного троса

8

-

71

9S - 2 ЗАДНЯЯ ЧАСТЬ КУЗОВА

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ И РЕМОНТ

ДВЕРЦА ЛЮКА

ТОПЛИВОЗАЛИВНОЙ ГОРЛОВИНЫ

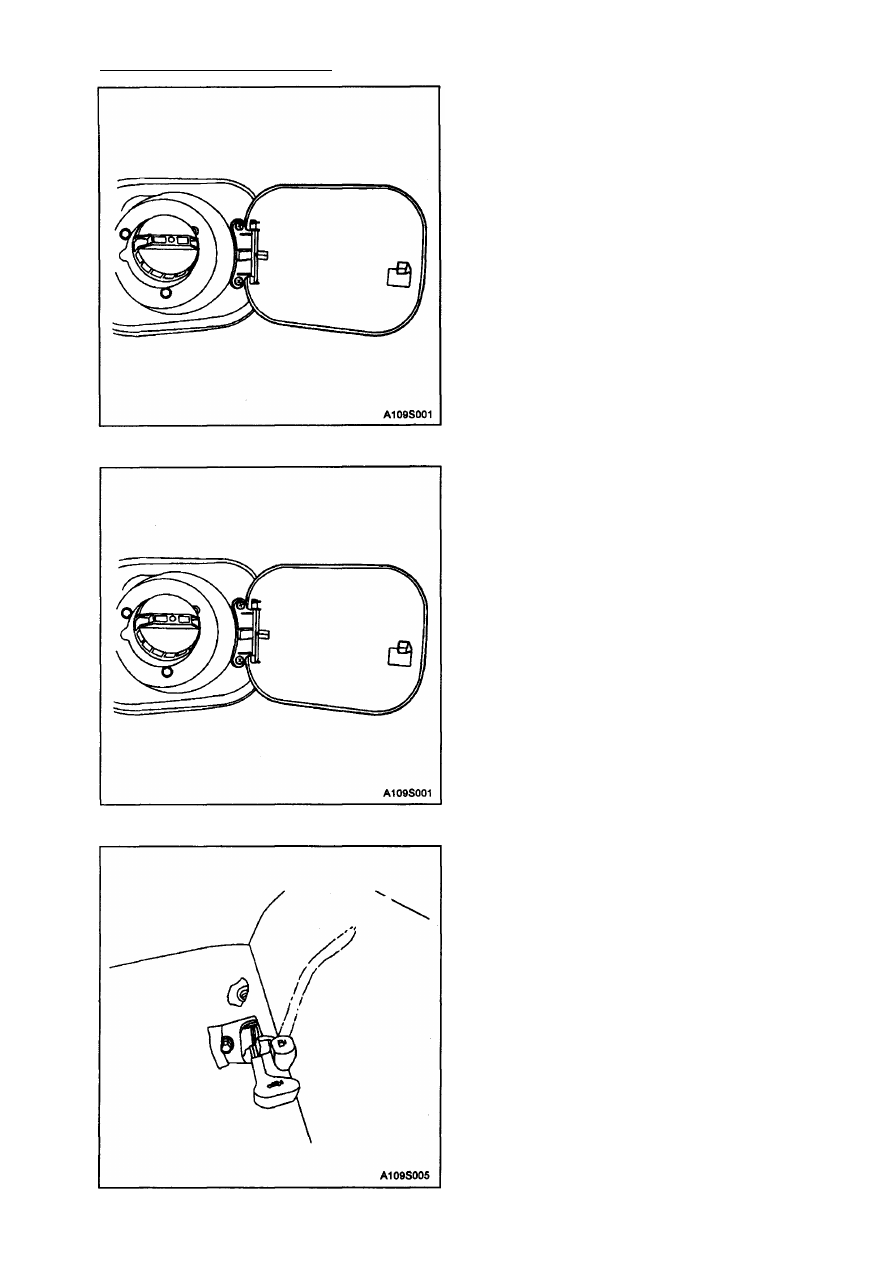

Процедура снятия

1. Снять винты и дверцу люка заправки

топливом.

Процедура установки
1. Установить дверцу люка заправки топ­

лива с винтами.
Затяжка

Затянуть винты дверцы люка заправки

топливом с усилием 3 Н•м.

ДИСТАНЦИОННЫЙ ТРОС

И РУЧКА ДВЕРЦЫ ЛЮКА

ТОПЛИВОЗАЛИВНОЙ ГОРЛОВИНЫ

Процедура снятия
1. Открыть багажник.

2. Снять левую панель внутренней отдел­

ки отделения для колеса багажника и

заднюю панель внутренней отделки ба­

гажника. Смотреть раздел 9G, "Внут­

ренняя отделка".

3. Отсоединить трос от дверцы люка зап­

равки топливом.

4. Снять переднее сиденье водителя и

задние сиденья. Смотреть раздел 9Н,

"Сиденья".

5. Убрать напольный коврик с левой сто­

роны машины.

6. Снять болт и ручку.

ЗАДНЯЯ ЧАСТЬ КУЗОВА 9S - 3

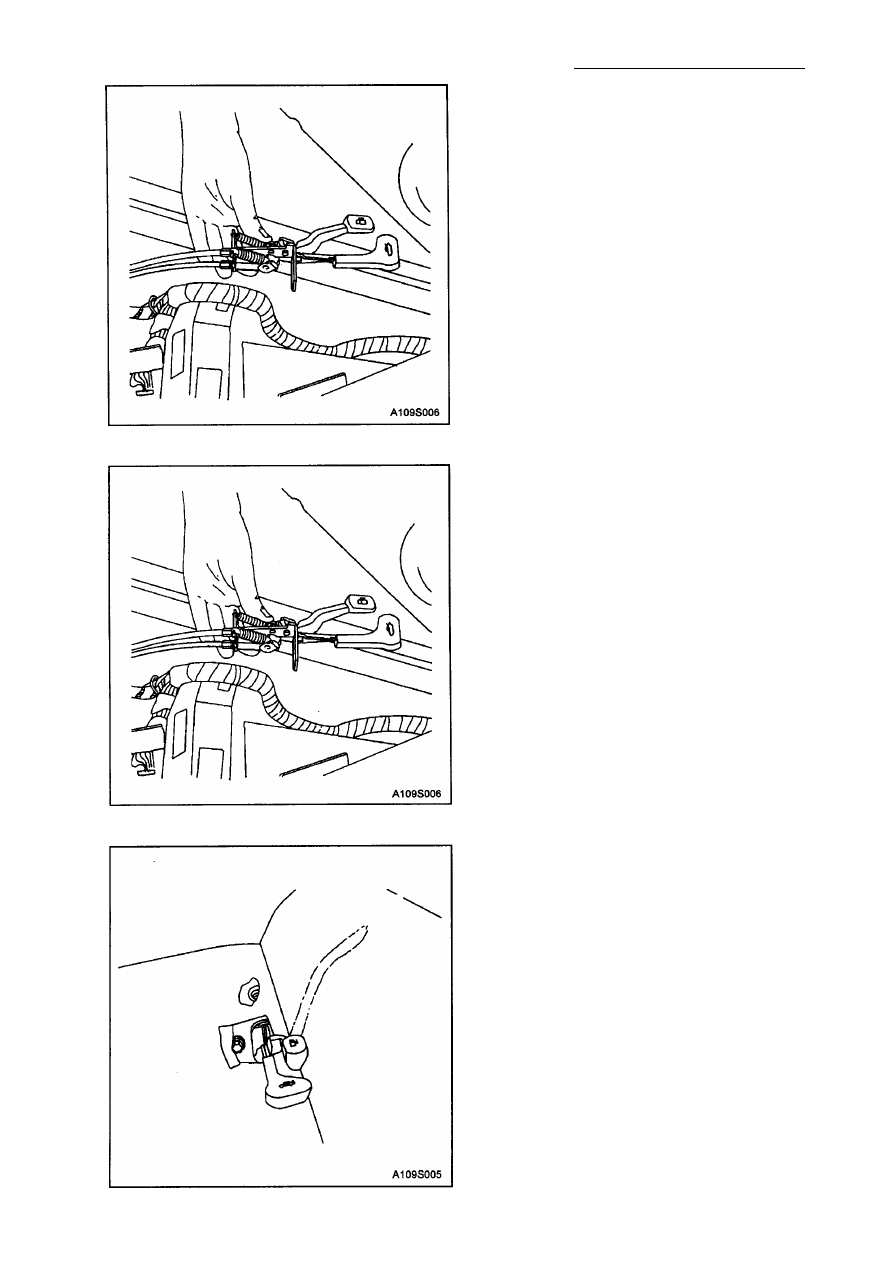

3. Установить ручку с болтом.

Затяжка
Затянуть болт ручки дистанционного
троса с усилием 8 Н•м.

4. Положить напольный коврик на его пер­

воначальное место.

5. Установить передние и задние сидения.

Смотреть раздел 9Н, "Сидения".

6. Подсоединить трос к дверце люка зап­

равки топливом.

7. Установить левую панель внутренней

отделки отделения для колеса багаж­
ника, и задние панели внутренней от­

делки багажника. Смотреть раздел 9G,

"Внутренняя отделка".

7. Отсоединить трос от ручки.
8. Снять трос.

Процедура установки

1. Подвести трос от багажника к пасса­

жирскому салону.

2. Подсоединить трос к ручке.
