Дэу Ланос. Руководство по ремонту - часть 522





9Р-18 ДВЕРИ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ И

РЕМОНТ

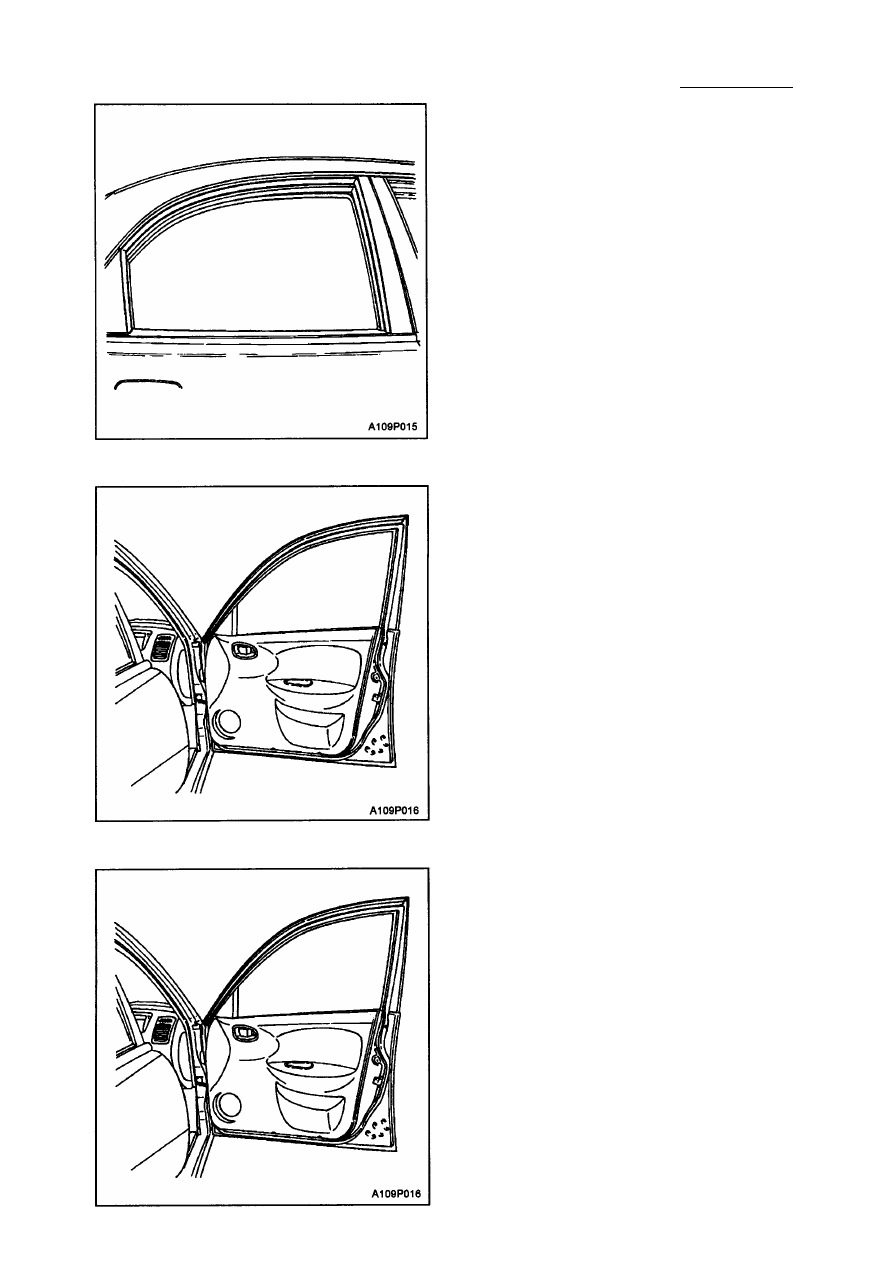

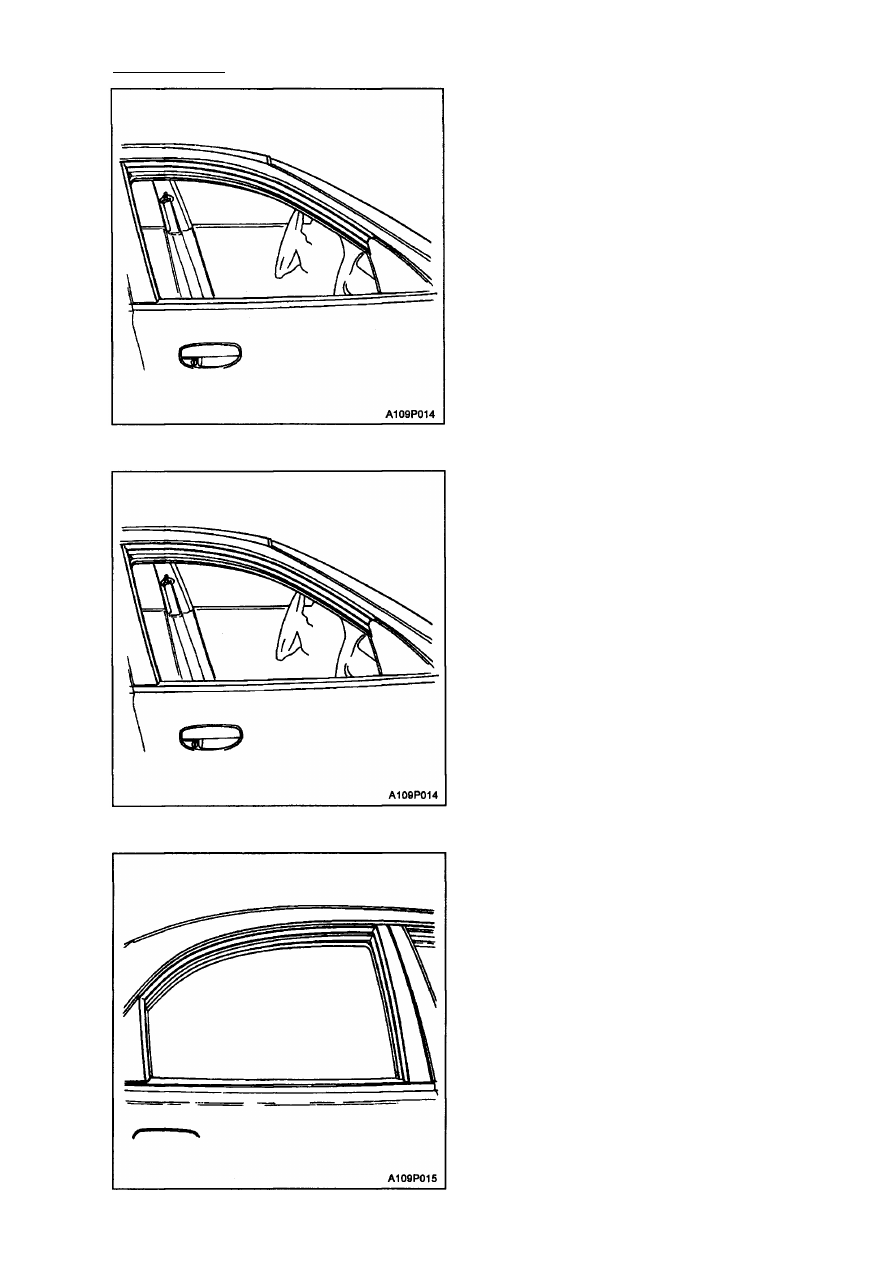

ЖЕЛОБОК ОПУСКНОГО СТЕКЛА

ПЕРЕДНЕЙ ДВЕРИ

Процедура снятия
1. Снимите наружное зеркало. См. Раздел

9L, "Стекла и зеркала".

2. Снимите стекло передней двери. См.

Раздел 9L, "Стекла и зеркала".

3. Снимите желобок опускного стекла.

Процедура установки

1. Установите желобок опускного стекла.

2. Установите стекло передней двери.

См. Раздел 9L, "Стекла и зеркала".

3. Установите наружное зеркало. См. Раз­

дел 9L, "Стекла и зеркала".

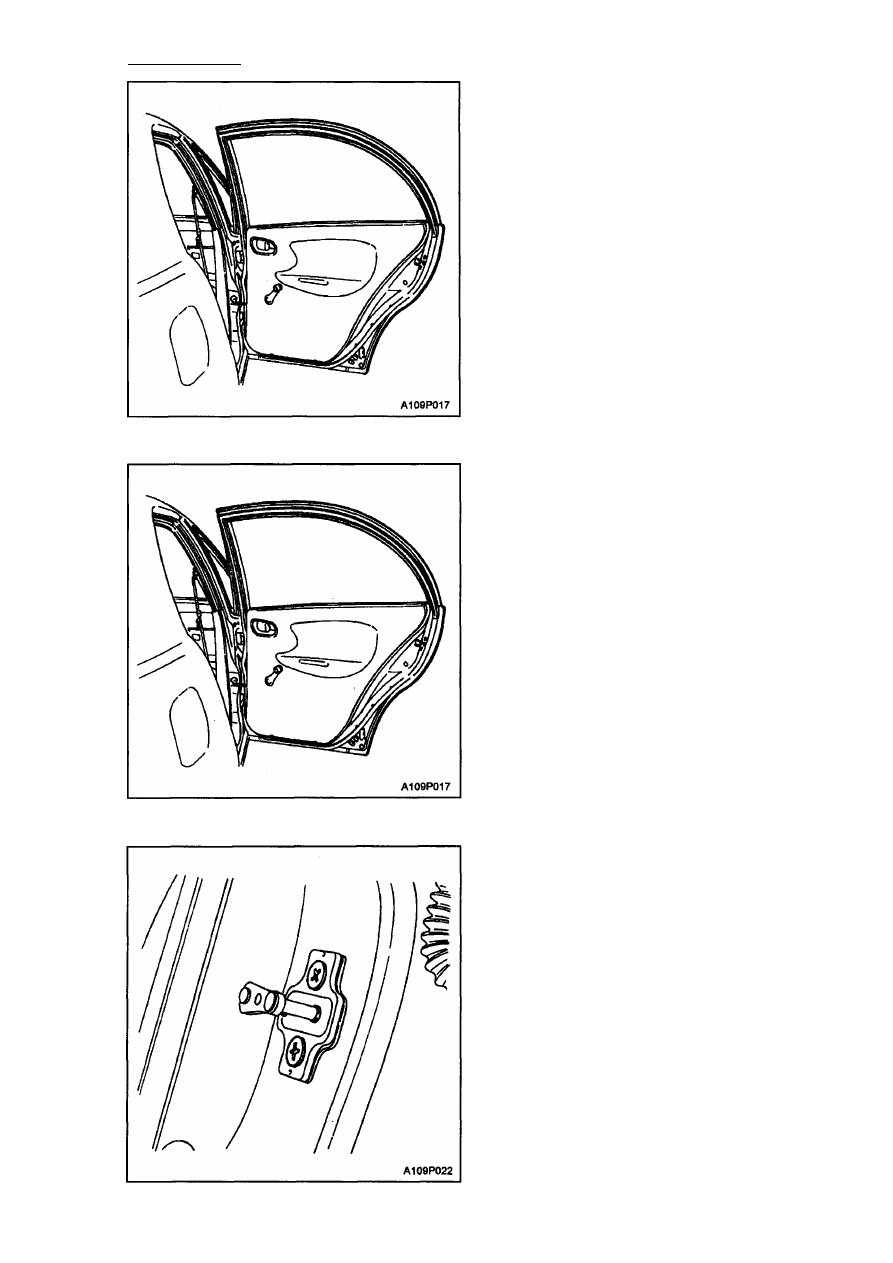

ЖЕЛОБОК ОПУСКНОГО СТЕКЛА

ЗАДНЕЙ ДВЕРИ

Процедура снятия

1. Снимите стекло задней двери. См.

Раздел 9L, "Стекла и зеркала".

2. Снимите внутреннюю и наружную па­

нели отделки задней двери.

3. Снимите желобок опускного стекла.

ДВЕРИ 9Р-19

Процедура установки

1. Установите желобок опускного стекла.

2. Установите внутреннюю и наружную

панели отделки задней двери.

3. Установите стекло задней двери. См.

Раздел 9L, "Стекла и зеркала".

УПЛОТНИТЕЛЬ ПЕРЕДНЕЙ ДВЕРИ

Процедура снятия

1. Снимите наружное зеркало. См. Раздел

9L, "Стекла и зеркала".

2. Снимите уплотнитель задней двери.

Процедура установки

1. Установите уплотнитель передней две­

ри.

2. Установите наружное зеркало. См. Раз­

дел 9L, "Стекла и зеркала".

9Р-20 ДВЕРИ

УПЛОТНИТЕЛЬ ЗАДНЕЙ ДВЕРИ

Процедура снятия

1. Снимите обивку задней двери.

2. Снимите уплотнитель задней двери.

Процедура установки
1. Установите уплотнитель задней двери.

2. Установите обивку задней двери.

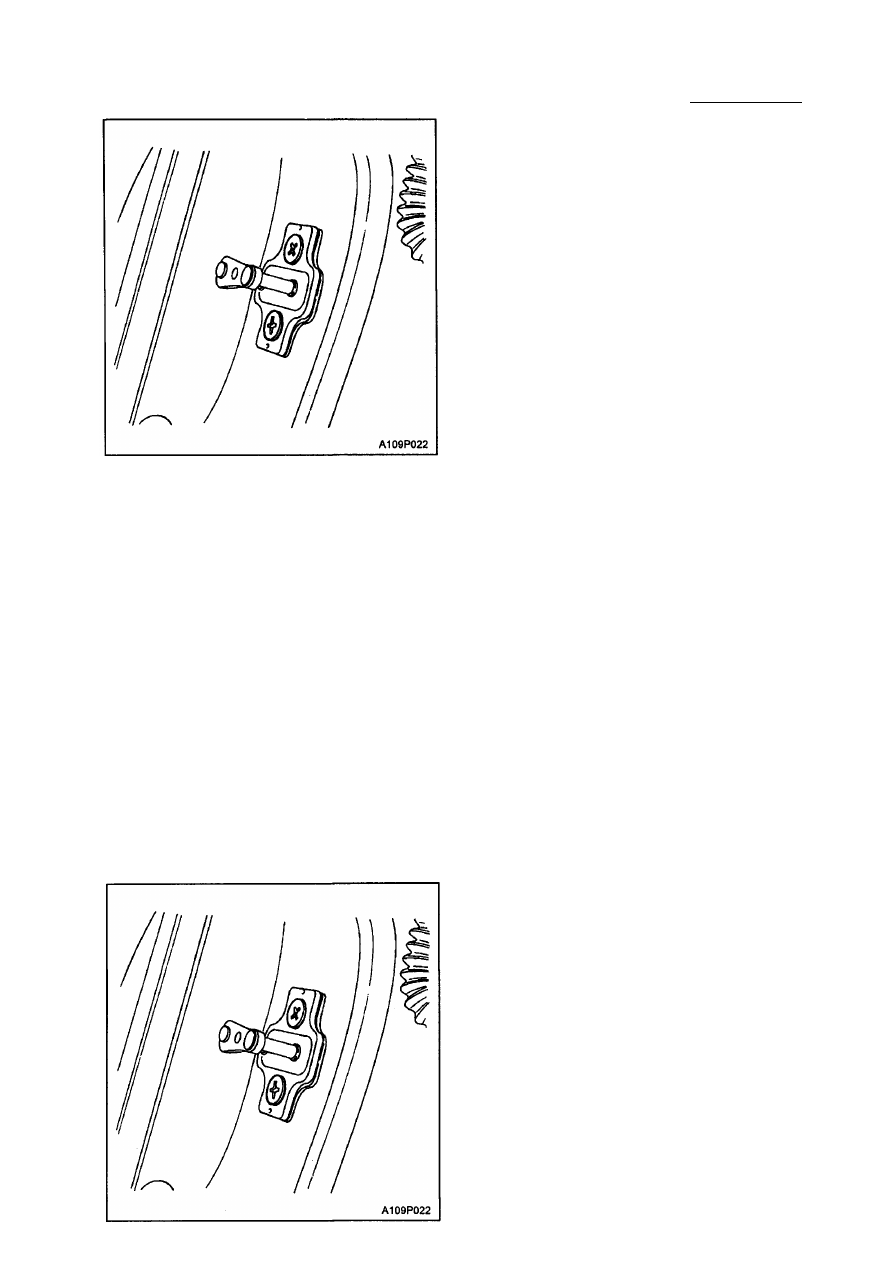

ФИКСАТОР ЗАМКА ДВЕРИ

Процедура снятия
9. Открутите винты и снимите фиксатор

замка двери.

ДВЕРИ 9Р - 21

Процедура установки
Примечание:
 разнородные металлы, не­
посредственно соприкасаясь, могут под­
вергнуться быстрому воздействию корро­
зии. Во избежание появления преждевре­
менной коррозии обеспечьте применение
соответствующих зажимов.

10. Установите винты и фиксатор замка

двери.

Затяжка
Затяните винты фиксатора замка две­

ри с усилием 20 Н•м.

РЕГУЛИРОВКА ФИКСАТОРА

ЗАМКА ДВЕРИ

Примечание: фиксатор замка двери важ­
ный соединительный узел, который может
повлиять на эксплуатационные качества

жизненно важных составных частей и сис­
тем, а также повлечь значительные, свя­

занные с ремонтом расходы. Если нужно

•ери. произвести замену фиксатора замка две­

ри, то его следует заменить фиксатором
замка двери с аналогичным номером. Не
используйте для замены деталь худшего
качества или заменитель схожей конструк­
ции.
Фиксатор замка двери крепится двумя вин­

тами, которые ввинчиваются в пластину,

расположенную в соответствующей стойке
кузова. Эта пластина дает возможность

легко отрегулировать фиксатор двери, пе­

ремещая его внутрь или наружу, вверх и
вниз. Когда вилка замка двери защелки­
вается и входит в зацепление с фиксато­
ром, дверь закрывается.

Регулировка по всей длине двери

1. Дверь должна быть соответственно выс­

тавлена в проеме.

2. Откройте дверь.
3. Станьте рядом с открытой дверью, и

медленно передвигайте дверь наружу и
внутрь, каждый раз касаясь фиксатора

двери.
