9L - 22 СТЕКЛА И ЗЕРКАЛА

ОБЩЕЕ ОПИСАНИЕ И РАБОТА

СТАЦИОНАРНОЕ СТЕКЛО

Понятие "Стационарное стекло" включает в

себя все стекла на автомобиле, которые не
вынимаются из своих проемов, такие как
ветровое стекло, заднее стекло и внутрен­

нее зеркало.

ВНУТРЕННЕЕ ЗЕРКАЛО

Внутреннее обзорное зеркало может регу­

лироваться вручную вверх/вниз, продольно

и влево/вправо. Обзорное зеркало повора­

чивается в двух местах: шарикоподшипник
зеркала и шарнирный рычаг на подставке
зеркала.

НАРУЖНЫЕ ЗЕРКАЛА

Имеются два типа наружных зеркал. Сторо­
на водителя оборудована зеркалом с дис­

танционным управлением. На стороне пас­

сажира зеркало с дистанционным управле­
нием поставляется в комплекте, а зеркало с

дистанционным электроприводом - по вы­

бору.

Наружное зеркало с дистанционным элект­
роприводом может регулироваться элект­
рическим дистанционным выключателем
на приборной панели.

РАЗДЕЛ 9М

НАРУЖНАЯ ОТДЕЛКА

С О Д Е Р Ж А Н И Е

Моменты затяжки резьбовых соединений 9М-1
Техническое обслуживание и ремонт 9М-2

Молдинг стойки (Нотчбэк и пятидверный Хэтчбэк) 9М-2
Молдинг стойки (Трехдверный Хэтчбэк) 9М-2
Молдинг крыши 9М-3

Общее описание и работа 9М-4

Эмблемы и надписи 9М-4
Грязевой щит 9М-4

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Применение

Н•м

Фунт/фут

Фунт/дюйм

Винты к молдингу стойки

4

-

35

Винты к переднему грязевому щиту

1,5

-

13

Винты к заднему грязевому щиту

1,5

-

13

9М - 2 НАРУЖНАЯ ОТДЕЛКА

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ И РЕМОНТ

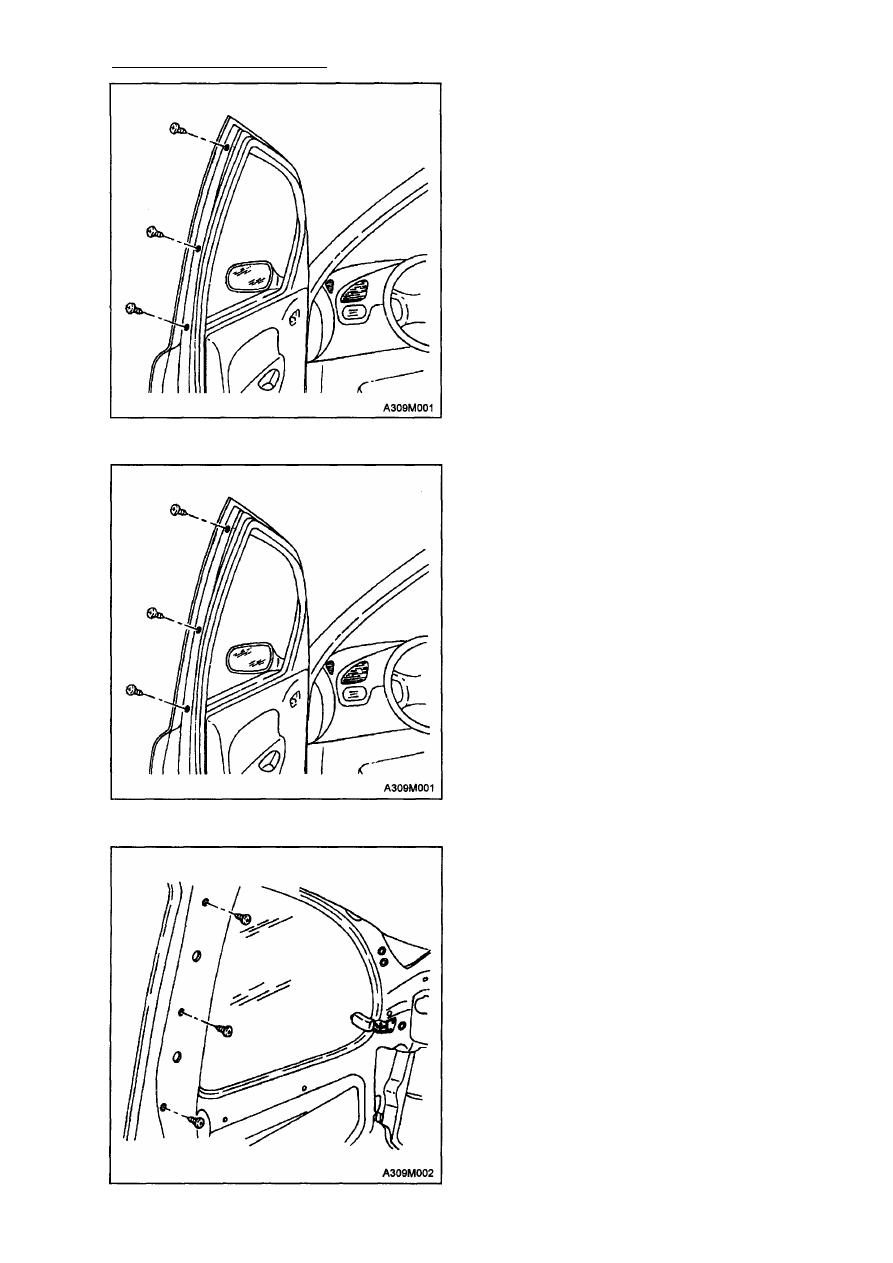

МОЛДИНГ СТОЙКИ В (НОТЧБЭК

И ПЯТИДВЕРНЫЙ ХЭТЧБЭК)

Процедура снятия

1. Сдвиньте уплотнение в сторону, чтобы

открыть доступ к винтам.

2. Выверните винты и снимите молдинг

стойки.

Процедура установки

1. Наживите винты и установите молдинг

стойки.
Затяжка
Затяните винты молдинга стойки с уси­
лием 4 Н•м.

МОЛДИНГ СТОИКИ

(ТРЕХДВЕРНЫЙ ХЭТЧБЭК)

Процедура снятия

1. Снимите регулятор высоты ремня пе­

реднего сидения как описано в Разделе
8А, "Ремни безопасности сидений".

2. Выверните винты и снимите молдинг

стойки.

НАРУЖНАЯ ОТДЕЛКА 9М - 3

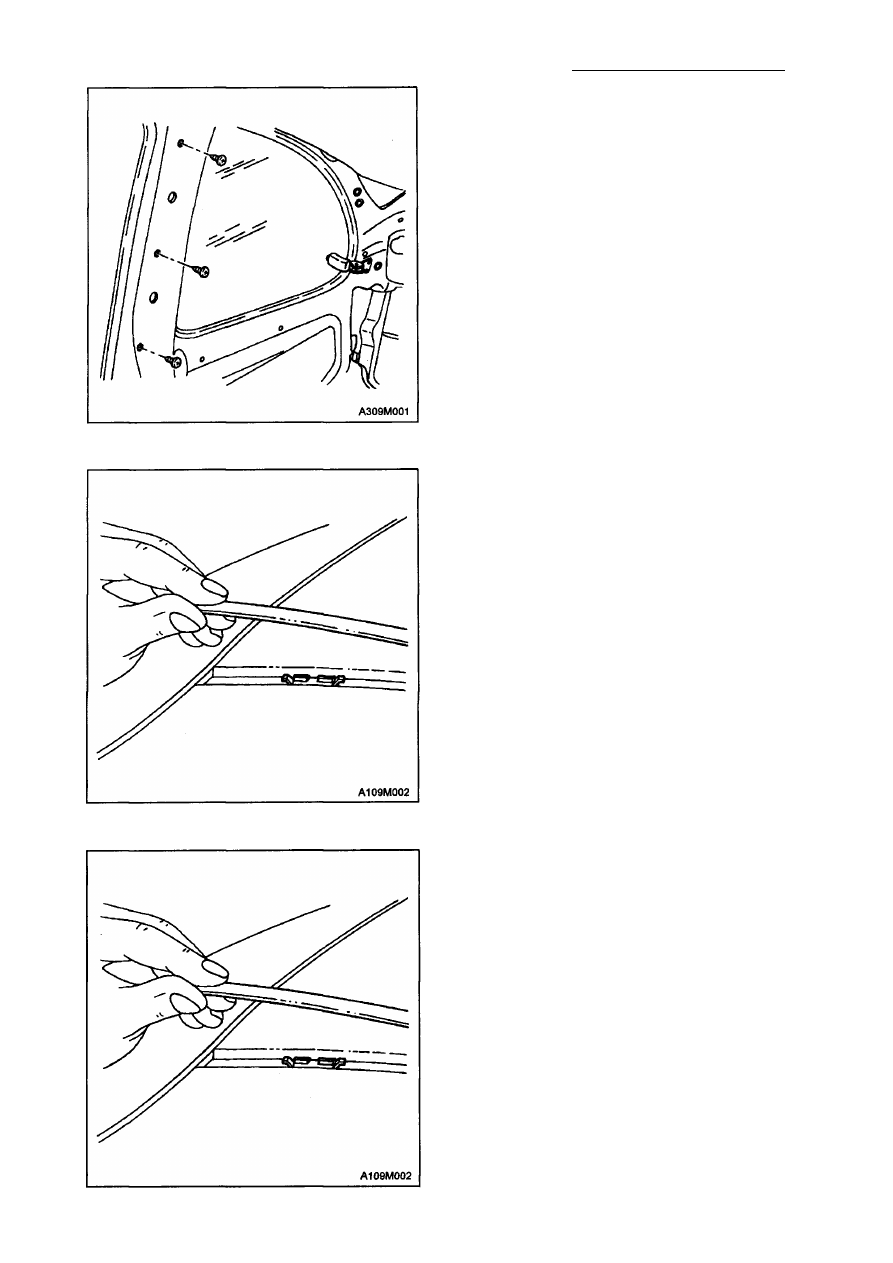

Процедура установки
1. Установите молдинг стойки с помощью

винтов.
Затяжка
Затяните винты молдинга стойки с уси­
лием 4 Н•м.

2. Установите регулятор высоты ремня

переднего сидения как описано в

Разделе 8А, "Ремни безопасности".

МОЛДИНГ КРЫШИ

Процедура снятия

1. Снимите молдинг крыши с пластмассо­

вых держателей.

Процедура установки

1. Придавите молдинг крыши к пластмас­

совым держателям.
