9Е - 28 КОНТРОЛЬНО - ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

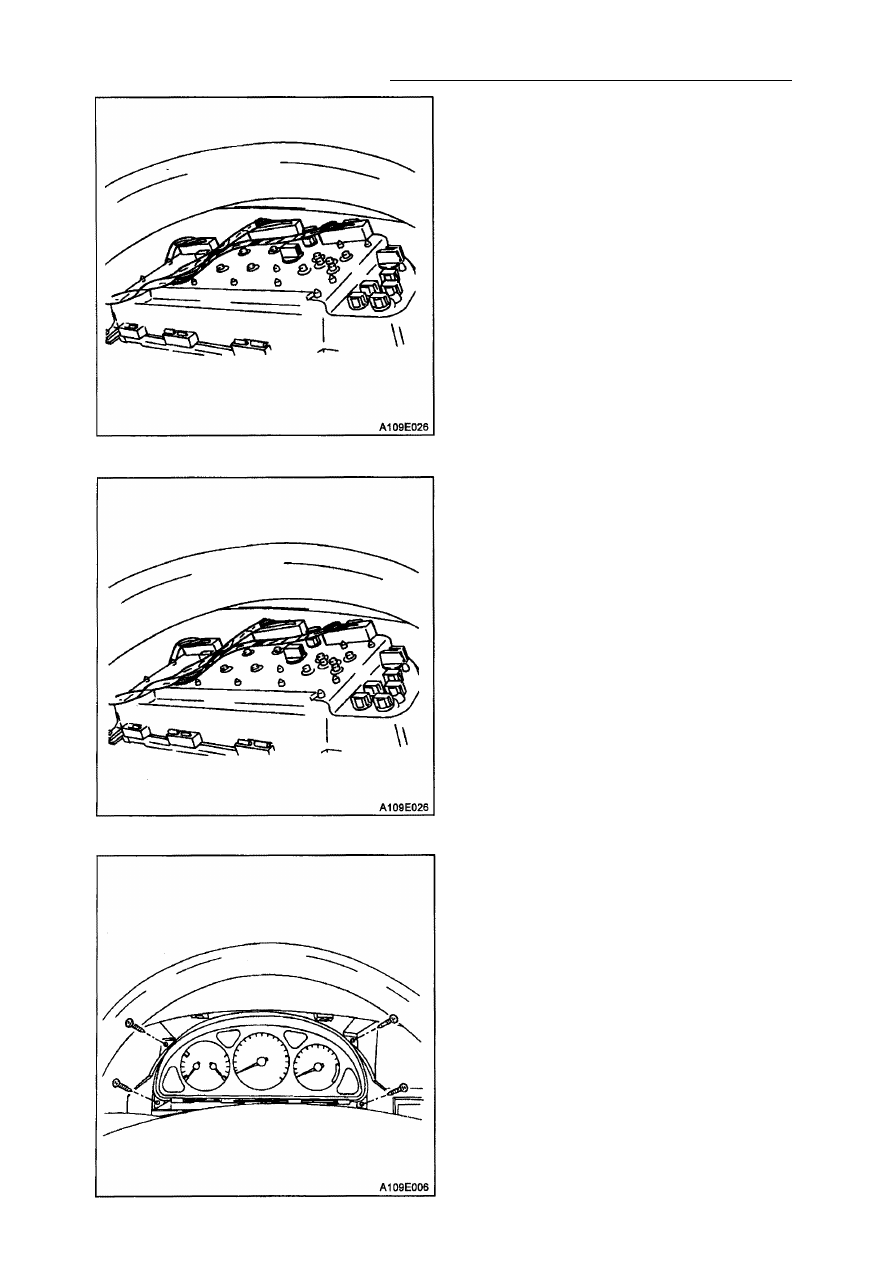

КОМБИНАЦИЯ ПРИБОРОВ

(Стандартная)
Процедура снятия

1. Отсоедините отрицательный провод

аккумуляторной батареи.

2. Снимите декоративную панель. См.

"Декоративная панель" в этом

разделе.

3. Открутите винты и снимите комбина­

цию приборов.

4. Отсоедините разъемы.

Процедура установки
1. Подсоедините разъемы.

2. Установите на место комбинацию при­

боров и наживите винты.

Затяжка

Затяните винты с усилием 2 Н•м.

3. Установите на место декоративную па­

нель. См. "Декоративная панель" в
этом разделе.

4. Подсоедините отрицательный провод

аккумуляторной батареи.

КОМБИНАЦИЯ ПРИБОРОВ

( М о д е л ь люкс)
Процедура снятия

1. Отсоедините отрицательный провод

аккумуляторной батареи.

2. Снимите декоративную панель. См.

"Декоративная панель" в этом

разделе.

3. Открутите винты и снимите комбина­

цию приборов

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ 9Е-29

4. Отсоедините разъемы.

Процесс установки

1. Подсоедините разъемы.

2. Установите на место комбинацию при­

боров и наживите винты.

Затяжка

Затяните винты с усилием 2 Н•м.

3. Установите на место декоративную па­

нель. См. "Декоративная панель" в

этом разделе.

4. Подсоедините отрицательный провод

аккумуляторной батареи.

9Е-30 КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

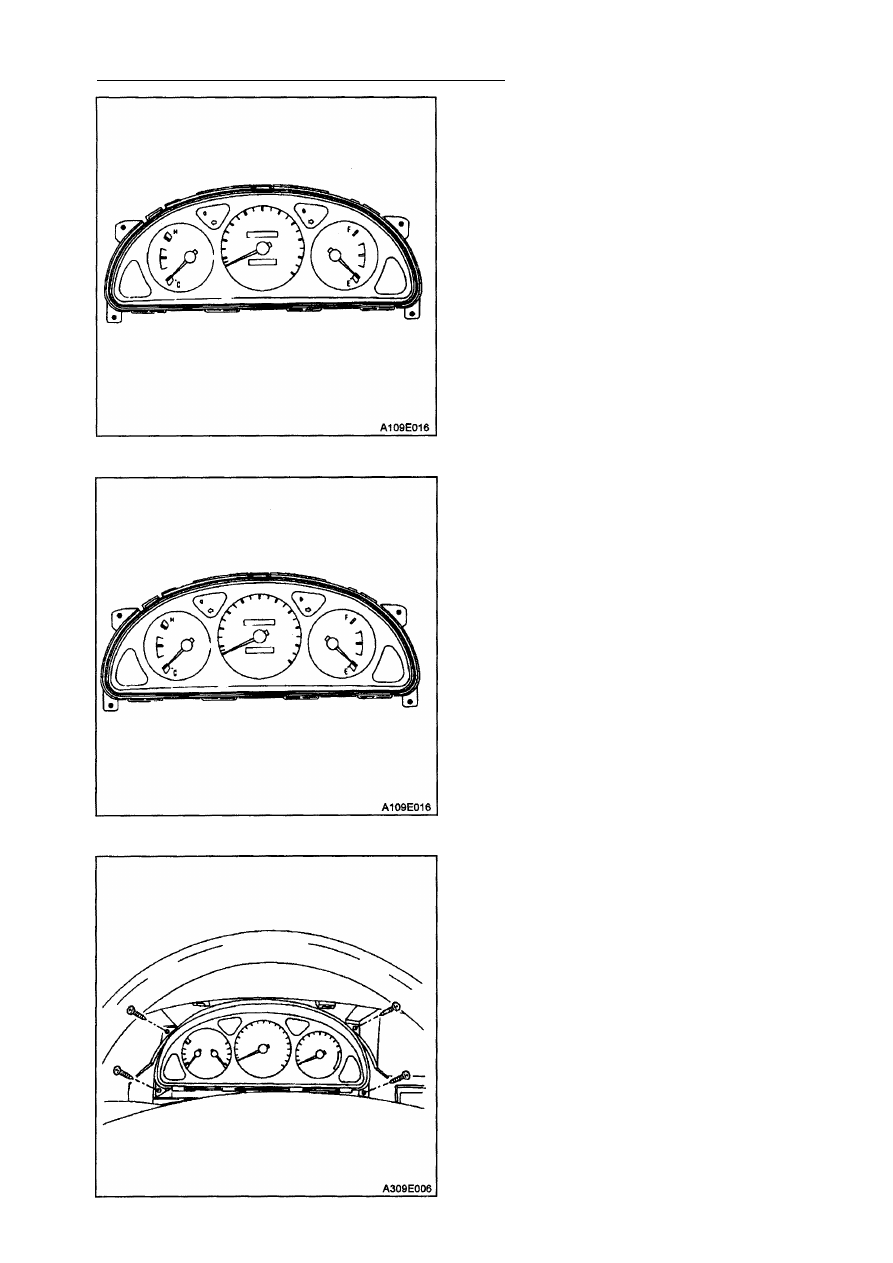

СПИДОМЕТР/ОДОМЕТР

(Счетчик суточного пробега)

Процедура снятия

1. Отсоедините отрицательный провод

аккумуляторной батареи.

2. Снимите комбинацию приборов. См.

"Комбинация приборов (Стандарт­

ная)" или "Комбинация приборов (мо­
дель Люкс)" в этом разделе.

3. Снимите прозрачные колпаки и перед­

нюю крышку.

4. Снимите с комбинации приборов спи­

дометр/одометр и открутите винты.

Процедура установки

1. Установите на комбинацию приборов

спидометр/одометр и затяните
винты.

2. Установите на комбинации приборов

прозрачные колпаки и переднюю
крышку.

3. Установите комбинацию приборов.

См. "Комбинация приборов (Стан­
дартная)" или "Комбинация приборов

(Модель люкс)" в этом разделе.

4. Подсоедините отрицательный провод

аккумуляторной батареи.

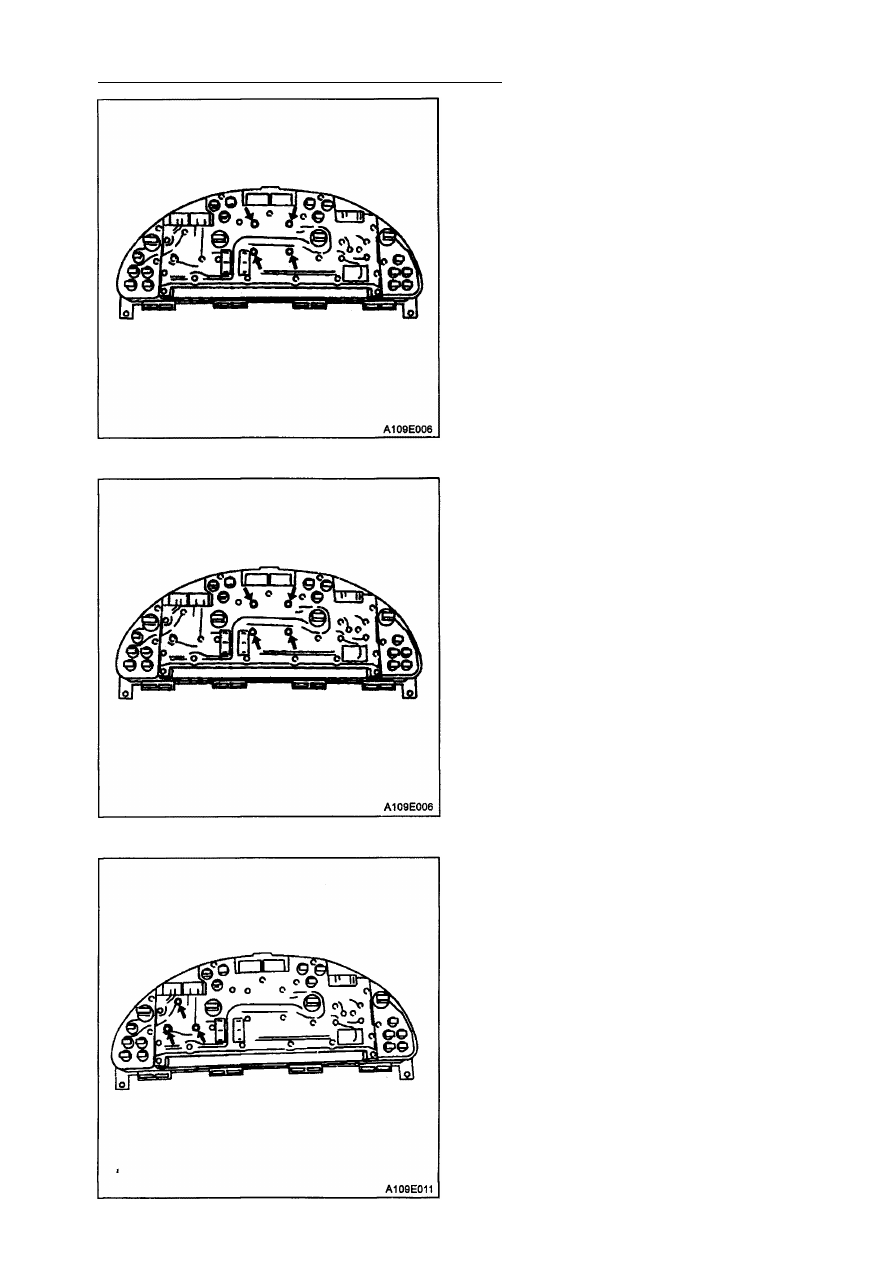

ТАХОМЕТР

Процедура снятия

1. Отсоедините отрицательный провод

аккумуляторной батареи.

2. Снимите комбинацию приборов. См.

"Приборная панель (модель Люкс)" в

этом разделе.

3. Снимите прозрачные колпаки и перед­

нюю крышку.

4. Снимите с комбинации приборов тахо­

метр и открутите винты.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ  9 Е - 3 1

Процедура установки

1. Установите на комбинации приборов

тахометр и закрутите винты.

2. Установите на комбинации приборов

прозрачные колпаки и переднюю
крышку.

3. Установите комбинацию приборов.

См. "Комбинация приборов (Модель

люкс)" в этом разделе.

4. Подсоедините отрицательный провод

аккумуляторной батареи.

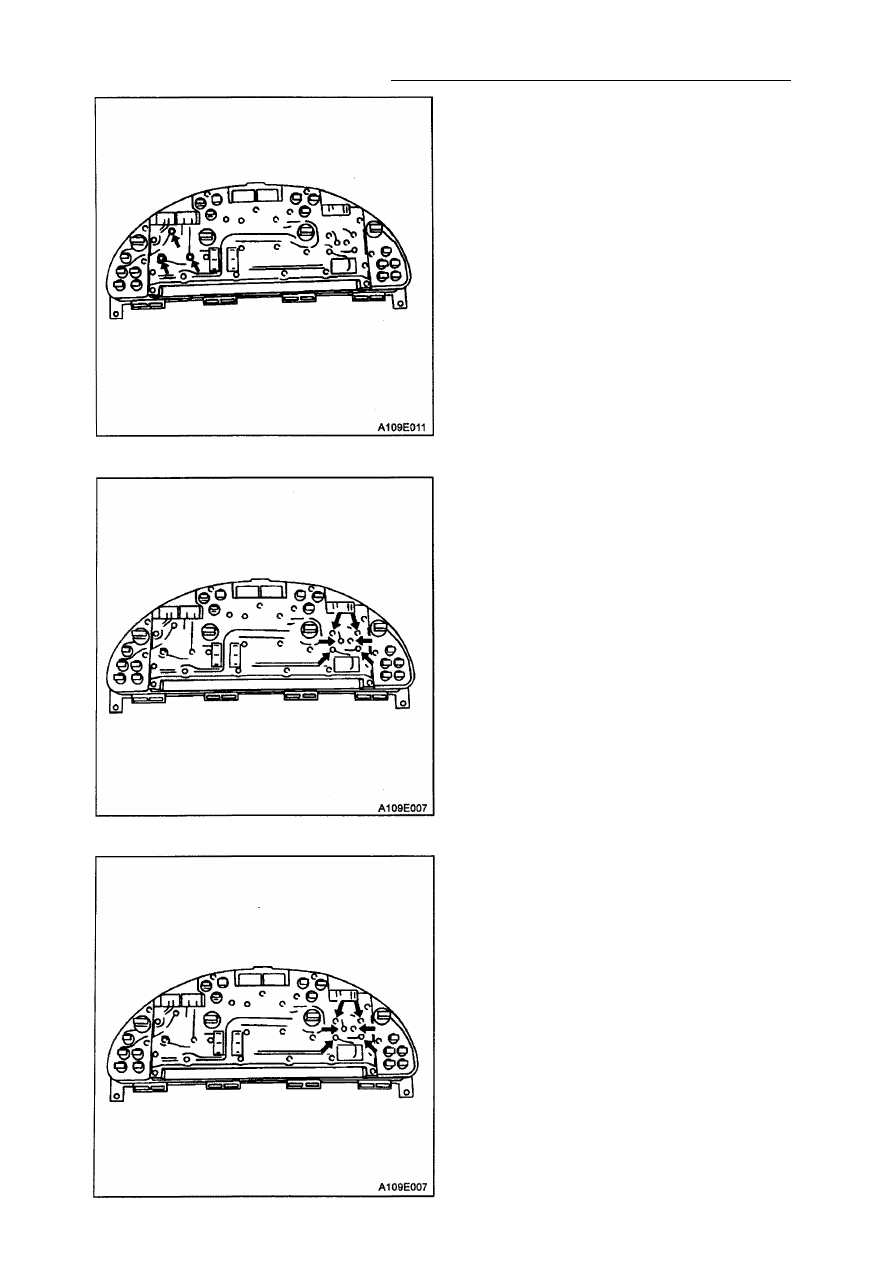

УКАЗАТЕЛЬ ТЕМПЕРАТУРЫ И

УКАЗАТЕЛЬ УРОВНЯ ТОПЛИВА

(Панель люкс)

Процедура снятия

1. Отсоедините отрицательный провод

аккумуляторной батареи.

2. Снимите комбинацию приборов. См.

"Комбинация приборов (Стандарт­

ная)" или "Комбинация приборов (Мо­
дель люкс)" в этом разделе.

3. Снимите прозрачные колпаки и перед­

нюю крышку.

4. Снимите с комбинации приборов ука­

затель температуры и уровня топлива,
открутите винты.

Процедура установки
1. Установите на комбинации приборов

указатель температуры и уровня топ­
лива и закрутите винты.

2. Установите на комбинации приборов

прозрачные колпаки и переднюю
крышку.

3. Установите комбинацию приборов.

См. "Комбинация приборов" (Стан­
дартная)" или "Комбинация приборов

(Модель люкс)" в этом разделе.

4. Подсоедините отрицательный провод

аккумуляторной батареи.
