9В-12 СИСТЕМА ОСВЕЩЕНИЯ

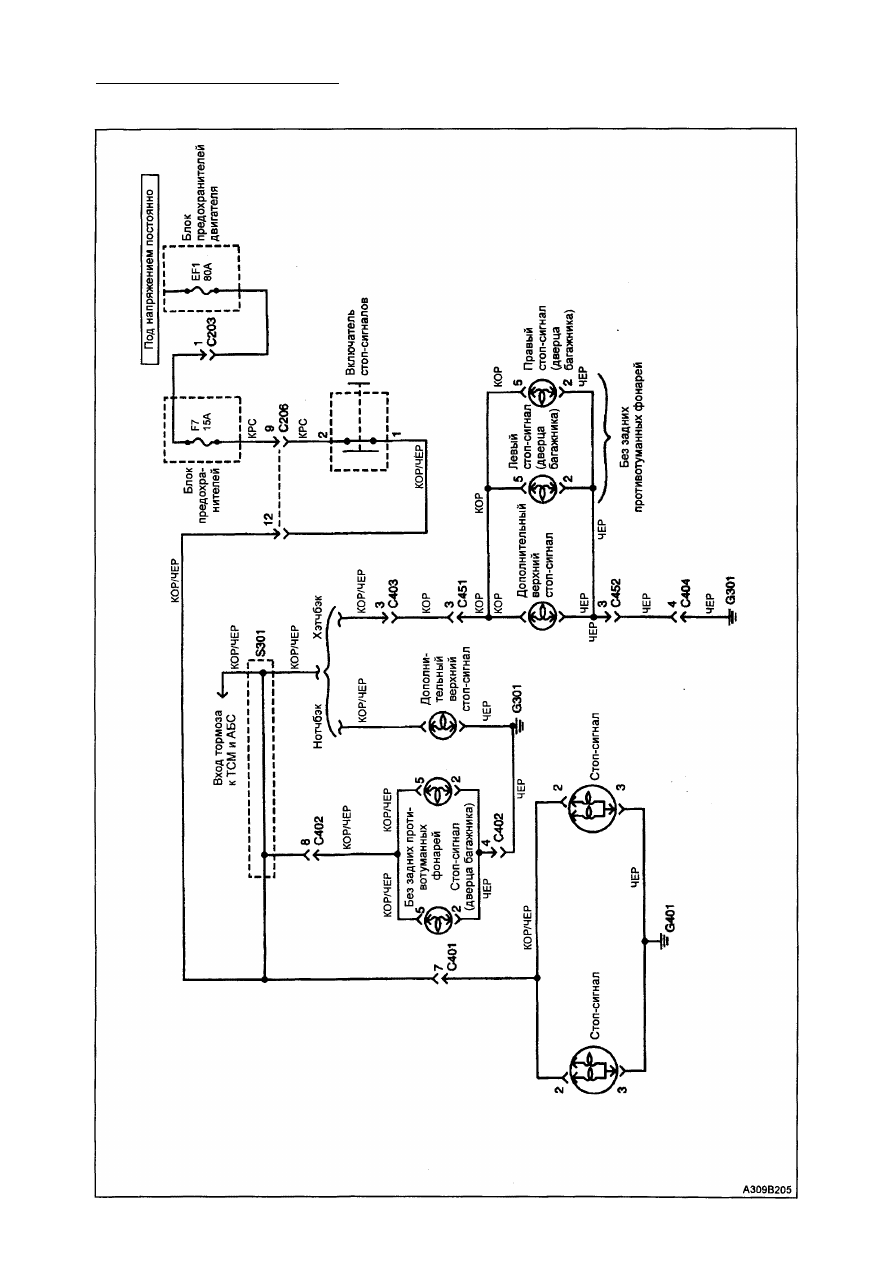

СХЕМА СТОП-СИГНАЛОВ

СИСТЕМА ОСВЕЩЕНИЯ 9В-13

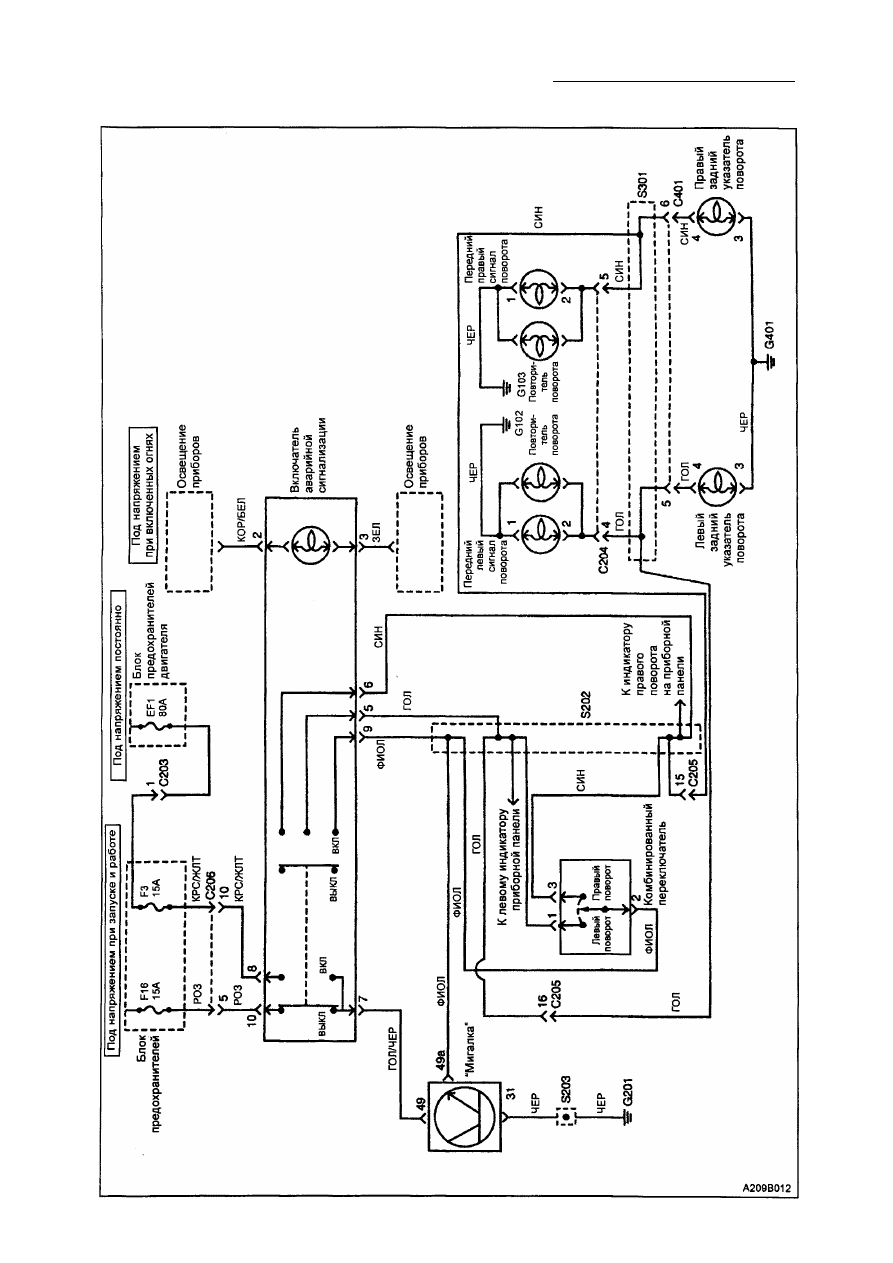

СХЕМА ЛАМП УКАЗАТЕЛЕЙ ПОВОРОТА И АВАРИЙНОЙ СИГНАЛИЗАЦИИ

9В -14 СИСТЕМА ОСВЕЩЕНИЯ

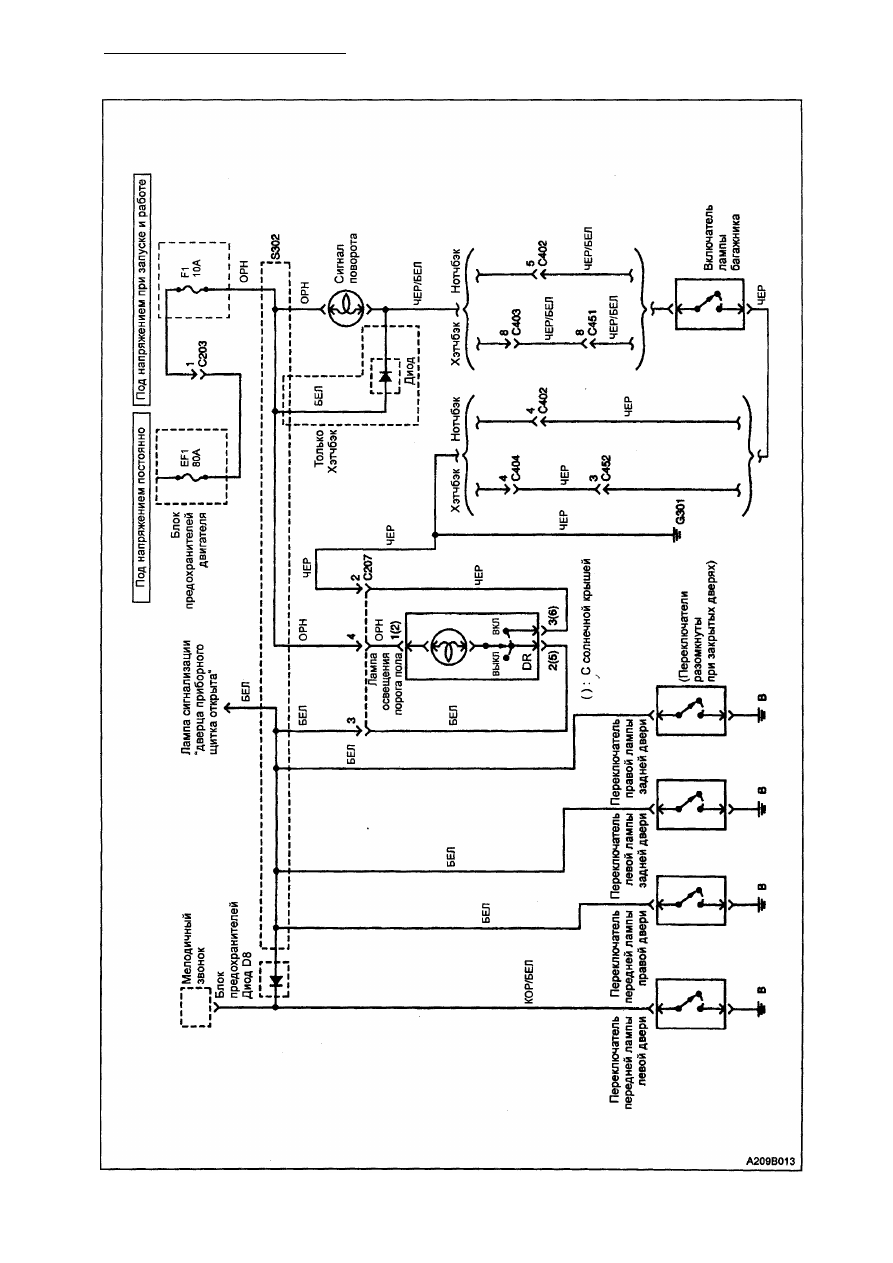

СХЕМА ЛАМП ОСВЕЩЕНИЯ ПОРОГОВ ПОЛА И БАГАЖНОГО ОТДЕЛЕНИЯ

СИСТЕМА ОСВЕЩЕНИЯ 9В-15

Д И А Г Н О С Т И К А

СИГНАЛ МЕЛОДИЯ "ФАРЫ ВКЛЮЧЕНЫ"

Помощь в диагностике: Предохранитель для левосторонних стоп-сигналов является так­

же элементом цепи мелодии-сигнала "фары включены". Сигнал-мелодия "фары включены"
должен действовать, когда зажигание отключено, фары или стояночные фонари включены

и дверь со стороны водителя открыта.

УСТРОЙСТВО СИГНАЛА - МЕЛОДИИ "ФАРЫ ВКЛЮЧЕНЫ" НЕ РАБОТАЕТ

Пункт

Действие

Величина

Да

Нет

1

Включите стояночные фонари и проверьте задние
фонари. Работают ли задние фонари нормально?

-

Перейти

к п. 3

Перейти

к п. 2

2

Отремонтируйте левосторонние задние фонари перед
завершением этой диагностической таблицы. После
того, как отремонтированы задние фонари сигнал-
мелодия "фары включены" работает?

-

Система в

порядке

Перейти

к п. 3

3

1. Отсоедините электрический разъем модуля сигнала
мелодии.

2. Включите фары.
3. Проверьте напряжение на выводе 6 разъема моду­
ля сигнала-мелодии.

Напряжение равно величине, указанной в специфи­
кациях?

11 - 14 В

Перейти

к п. 5

Перейти

к п. 4

4

Отремонтируйте разомкнутую цепь между предохрани­

телем EF13 и выводом 6 разъема модуля сигнала-

мелодии. Ремонт завершен?

-

Система в

порядке

-

5

С помощью омметра проверьте сопротивление между
"массой" и выводом 5 модуля сигнала-мелодии.
Сопротивление соответствует указанному значению?

~0 Ом

Перейти

к п. 7

Перейти

к п. 6

6

Отремонтируйте разомкнутую цепь между "массой" и
выводом 5 модуля сигнала-мелодии.
Ремонт завершен?

-

Система в

порядке

-

7

1. Снимите контактный включатель лампы двери со

стороны водителя.
2. Снимите электрический разъем с контактного вклю­
чателя двери со стороны водителя.
3. Омметром измерьте сопротивление между разъе­
мом контактного включателя лампы водительской

двери и выводом 4 модуля сигнала-мелодии. Омметр

показывает указанное значение?

~0 Ом

Перейти

к п. 9

Перейти

к п. 8

8

Отремонтируйте разомкнутую цепь между разъемом
контактного включателя лампы водительской двери и
выводом 4 модуля сигнала-мелодии.
Ремонт завершен?

-

Система в

порядке

-

9

1. Подсоедините электрический разъем к модулю

сигнала-мелодии.
2. Подсоедините навесной провод одним концом к
"массе", другим - к контактному включателю лампы
водительской двери.
3. Выключите зажигание.

4. Включите фонари.
Сигнал-мелодия "фары включены" работает?

-

Перейти

к п. 11

Перейти

к п. 10

10  Замените модуль сигнал-мелодия. Ремонт завершен?

-

Система в

порядке

-

11

Замените контактный включатель лампы
водительской двери. Ремонт завершен?

-

Система в

порядке

-
