Дэу Ланос. Руководство по ремонту - часть 439

РЕМНИ БЕЗОПАСНОСТИ 8А-9

Процедура установки
Примечание: Разнородные металлы при
прямом контакте друг с другом могут
коррозировать. Убедитесь в том, что ис­
пользуете правильные крепежные детали

для предотвращения преждевременной

коррозии.

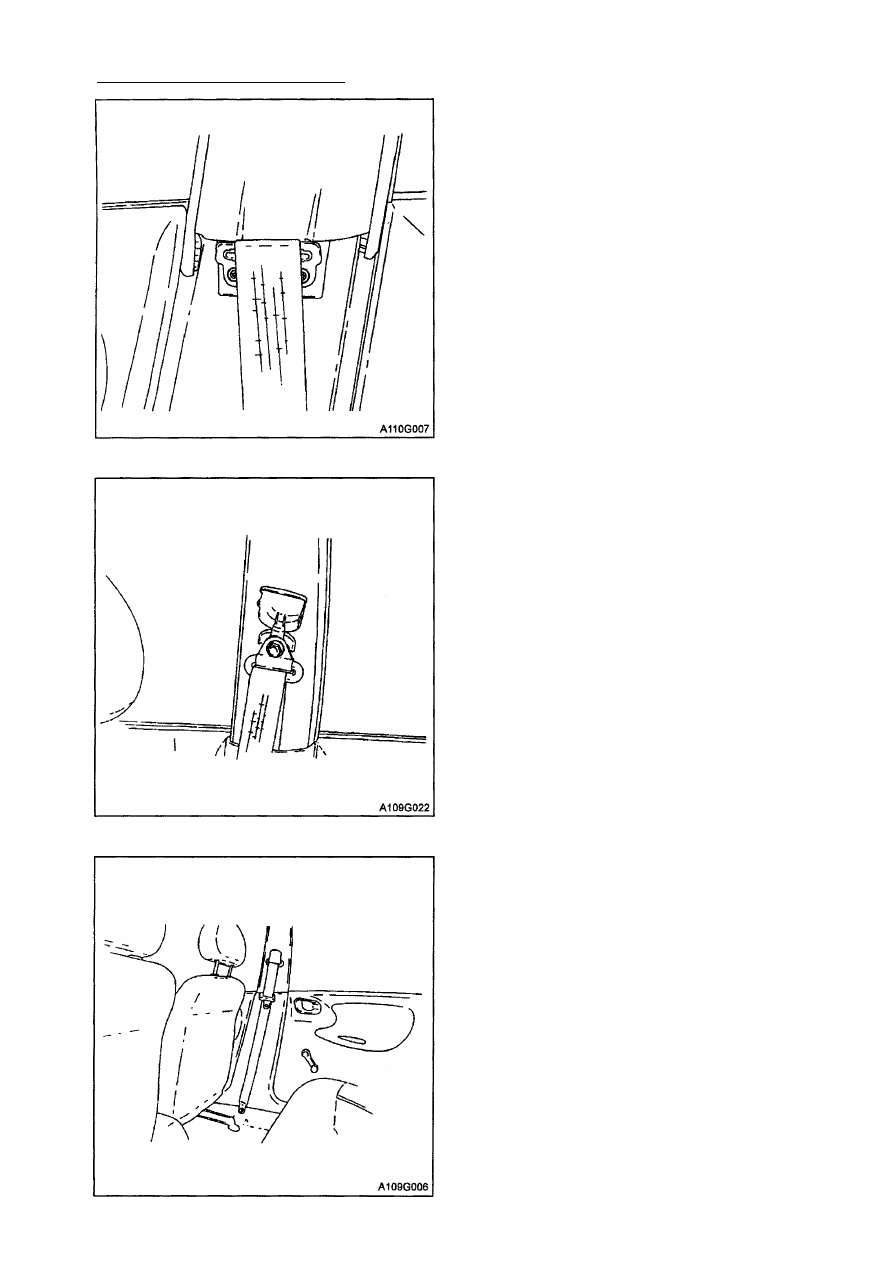

1. Установите винт втягивающего устрой­

ства ремня безопасности.

Затяжка

Затяните винт втягивающего устрой­
ства ремня безопасности с усилием

10 Н•м.

2. Установите с помощью винтов кронш­

тейн ремня безопасности.
Затяжка

Затяните винты кронштейна ремня
безопасности с усилием 10 Н•м.

3. Установите с помощью болта крепле­

ние ремня безопасности к верхней
стойке В.
Затяжка
Затяните болт крепления ремня безо­
пасности с усилием 35 Н•м.

8А-10 РЕМНИ БЕЗОПАСНОСТИ

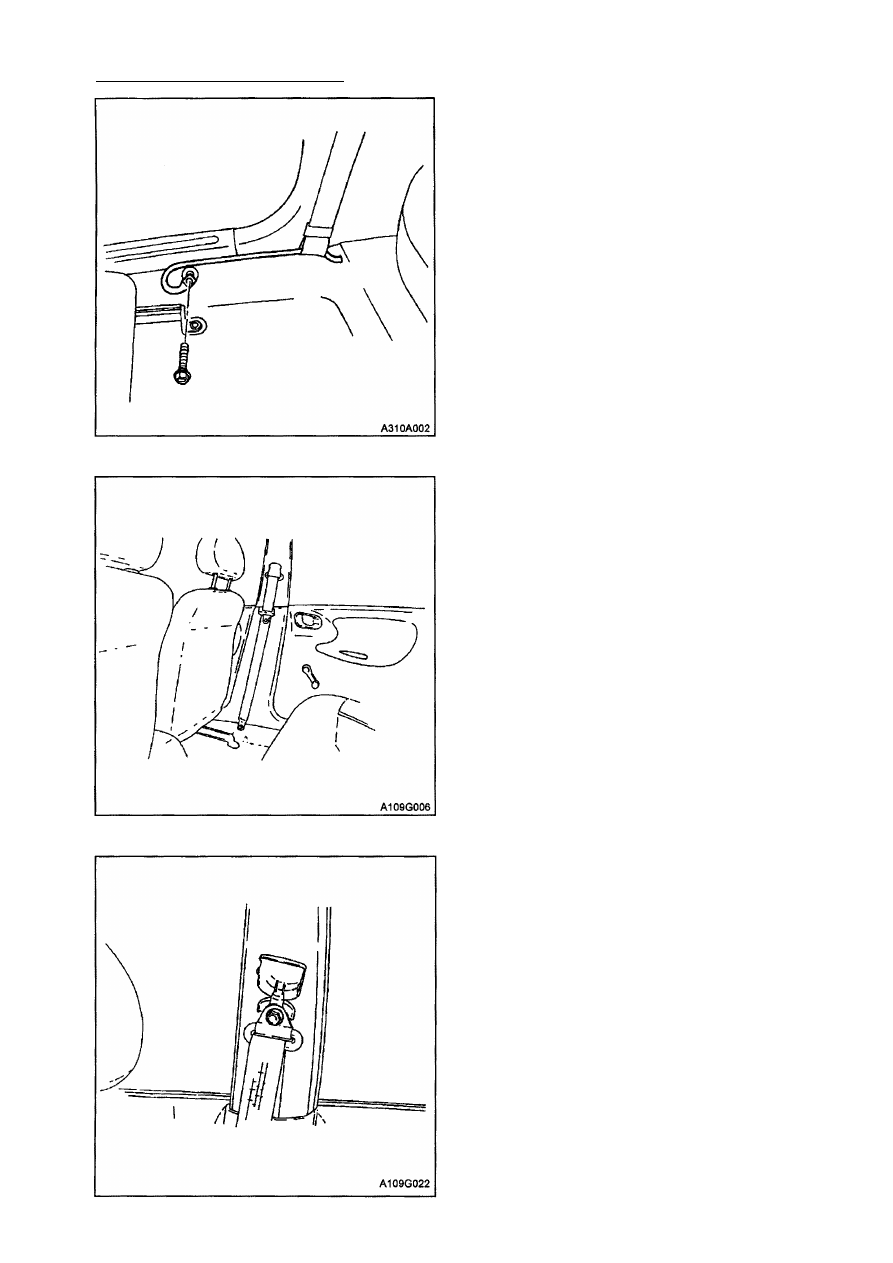

4. Установите декоративную панель ниж­

ней стойки В. Смотрите раздел 9G

"Внутренняя отделка".

5. Установите с помощью болта направ­

л я ю щ у ю крепления ремня безо­

пасности.
Затяжка
Затяните болт крепления ремня безо­
пасности с усилием 35 Н•м.

АВАРИЙНЫЙ ТРЕХТОЧЕЧНЫЙ

ФИКСИРУЮЩИЙ РЕМЕНЬ

БЕЗОПАСНОСТИ НА ПЕРЕДНЕМ

СИДЕНЬИ

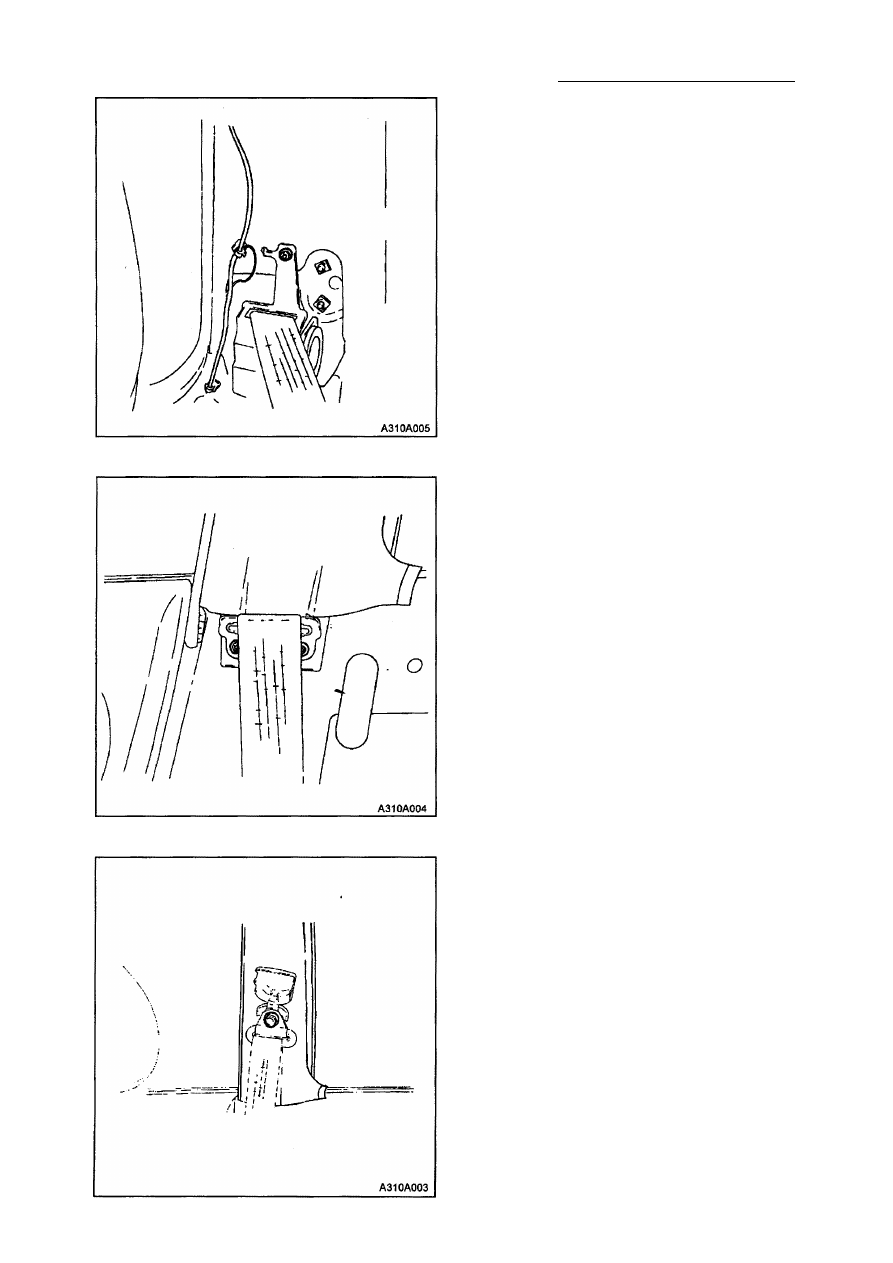

Процедура снятия

1. Открутите болт и снимите крепление

ремня безопасности с нижней стой­
ки В.

2. Снимите декоративную панель нижней

стойки В. Смотрите Раздел 9G "Внут­

ренняя отделка".

3. Открутите болт и снимите крепление

ремня безопасности с верхней стой­
ки В.

РЕМНИ БЕЗОПАСНОСТИ 8А-11

4. Открутите винты и снимите кронштейн

ремня безопасности.

5. Открутите винт и снимите втягиваю­

щее устройство ремня безопасности.

Процедура установки
Примечание: Разнородные металлы при
прямом контакте друг с другом могут
коррозировать. Убедитесь в том, что ис­
пользуйте правильные крепежные детали

для предотвращения преждевременной

коррозии.

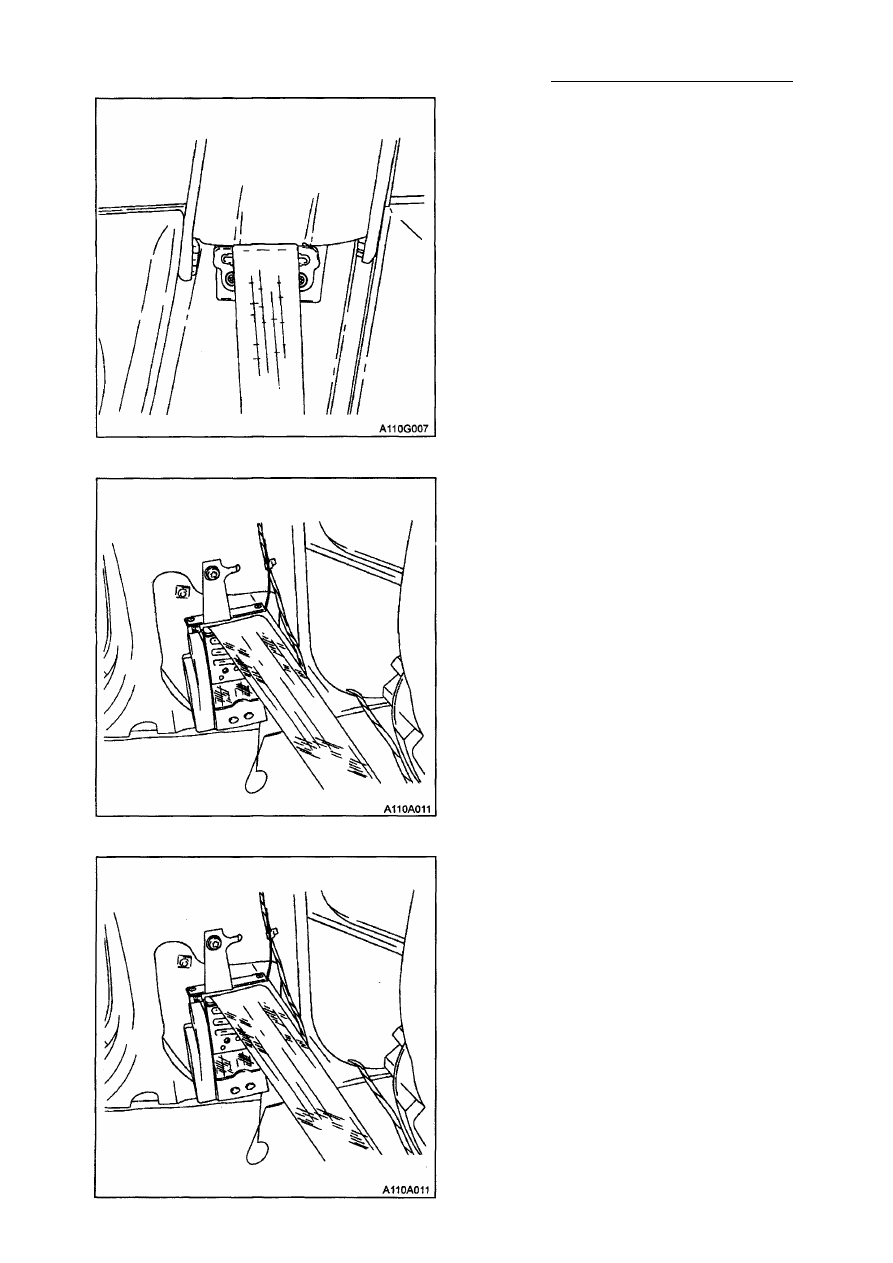

1. Установите винт втягивающего уст­

ройства ремня безопасности.
Затяжка
Затяните винт втягивающего устрой­
ства ремня безопасности с усилием
10 Н•м.

8А-12 РЕМНИ БЕЗОПАСНОСТИ

2. Установите с помощью винтов кронш­

тейн ремня безопасности.

Затяжка
Затяните винты кронштейна ремня бе­
зопасности с усилием 10 Н•м.

3. Установите с помощью болта крепле-

ние ремня безопасности к верхней

стойке В.

Затяжка

Затяните болт крепления ремня безо­
пасности с усилием 35 Н•м.

4. Установите декоративную панель

нижней стойки В. Смотрите Раздел
9G "Внутренняя отделка".

5. Установите с помощью болта крепле­

ние ремня безопасности к нижней
стойке В.

Затяжка

Затяните болт крепления ремня безо­
пасности с усилием 35 Н•м.
