УПРАВЛЕНИЕ СИСТЕМАМИ ОВК 7В - 7

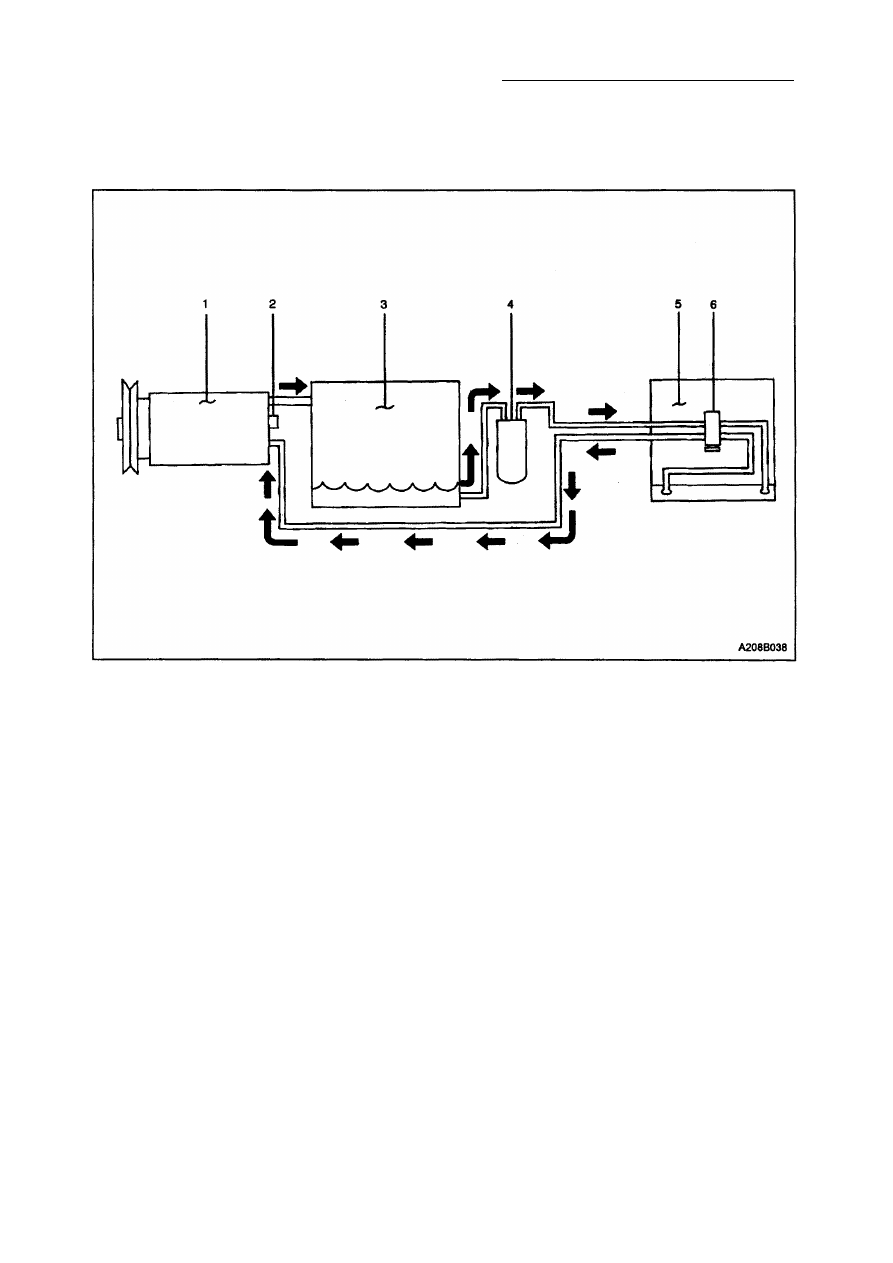

ПРИНЦИПИАЛЬНАЯ И МАРШРУТНАЯ СХЕМЫ

Система В.К. (типичная)

1. Компрессор

2. Перепускной клапан
3. Конденсор

4. Ресивер/осушитель
5. Испаритель
6. Расширительный клапан

7В - 8 УПРАВЛЕНИЕ СИСТЕМАМИ ОВК

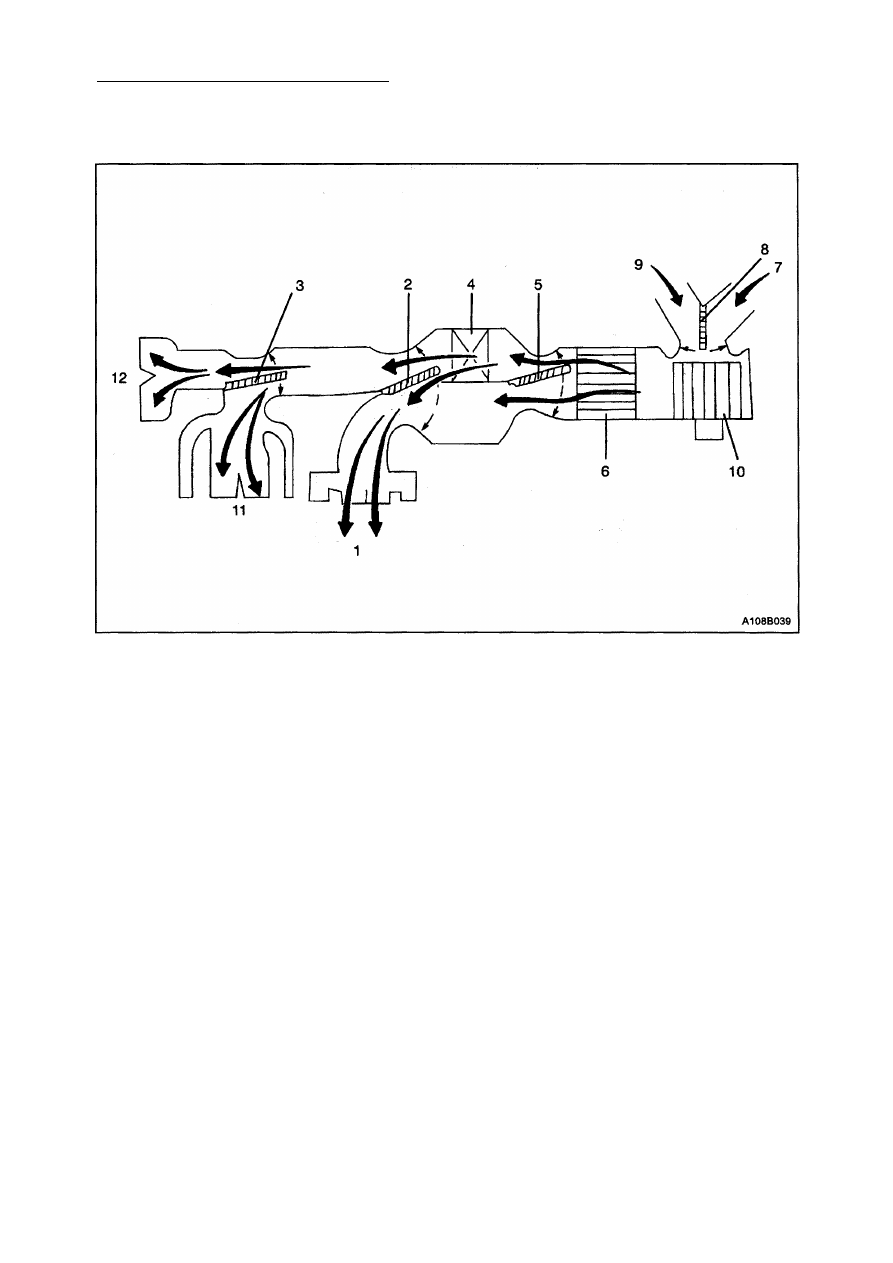

ТЕЧЕНИЕ ВОЗДУХА (типичная)

1. Выходное устройство отопителя.

2. Заслонка "отопитель/дефростер".
3. Заслонка режимов.
4. Радиатор отопителя.
5. Заслонка отопителя (смешение воздуха).
6. Испаритель (только на автомобилях с В.К.).
7. Вход наружного воздуха.

8. Заслонка "свежий воздух/циркулирую­

щий воздух"

9. Вход внутреннего воздуха.

10. Вентилятор.

11. Вентиляционные отверстия.
12. Выходные отверстия дефростера.

УПРАВЛЕНИЕ СИСТЕМАМИ ОВК 7В - 9

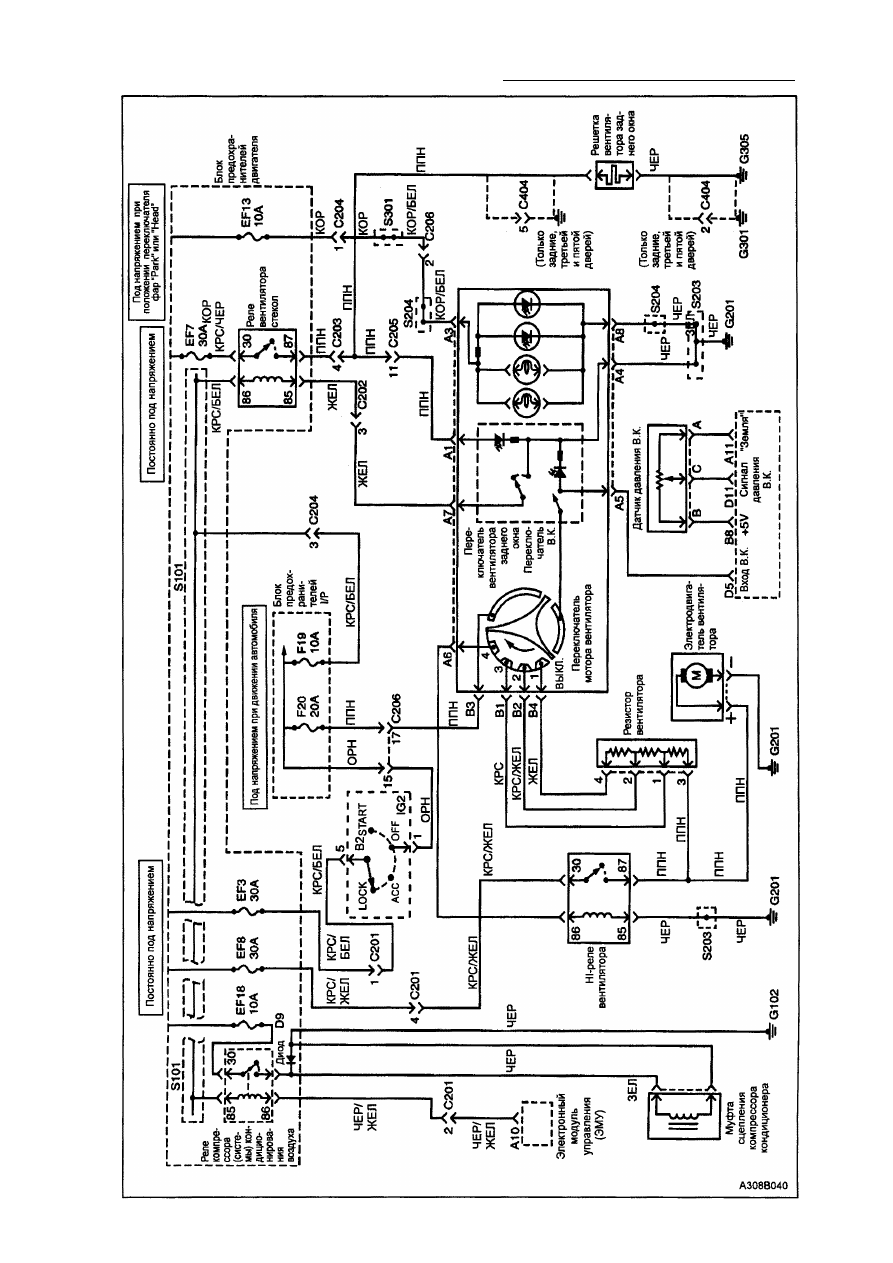

СХЕМ

А

 С

 СИСТЕМО

Й

 КОНДИЦИОНИРОВАНИ

Я

 1.3/1.5

L

 SOH

C

 (IEFI-

6

 ЕСМ

)

7В-10 УПРАВЛЕНИЕ СИСТЕМАМИ ОВК

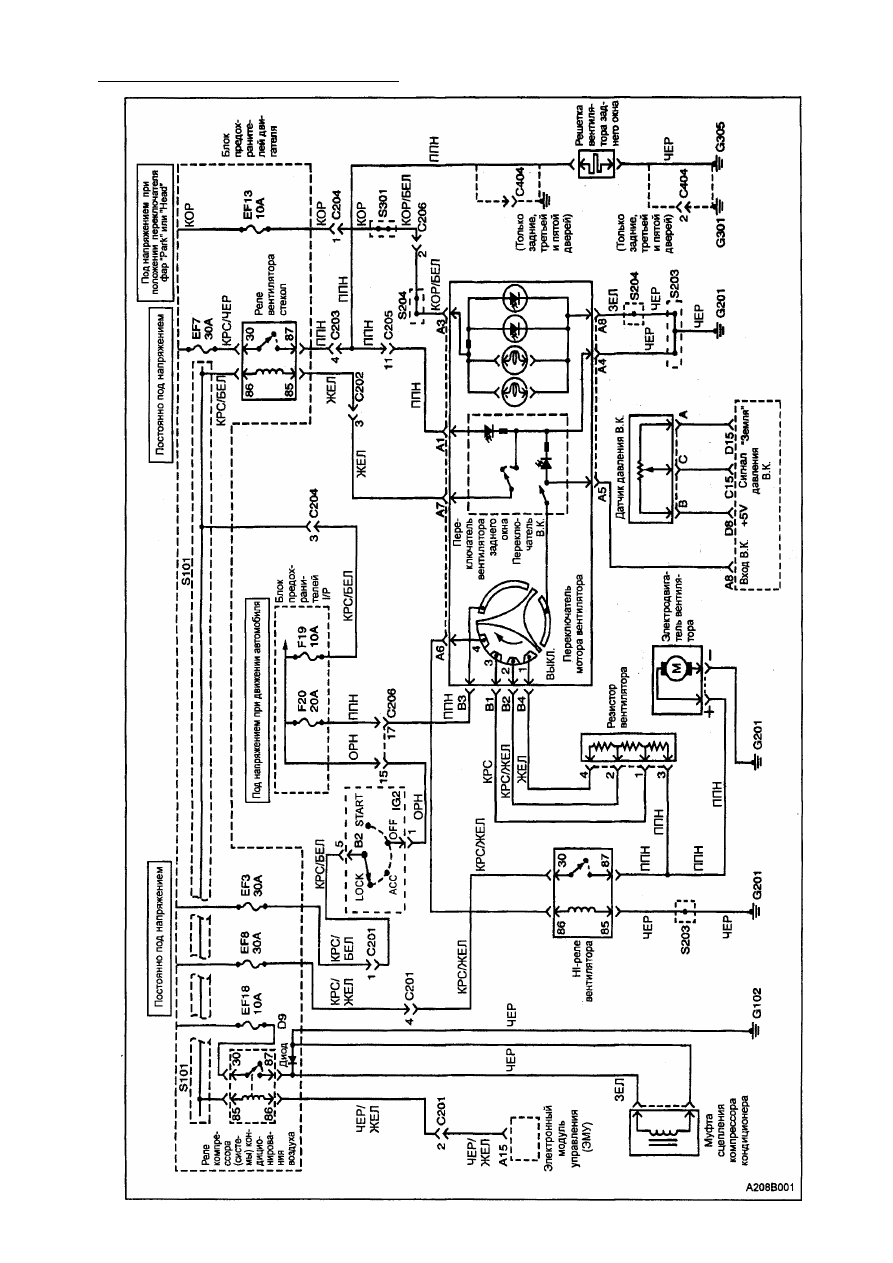

СХЕМ

А

 С

 СИСТЕМО

Й

 КОНДИЦИОНИРОВАНИ

Я



1.3

L

 SOH

C



и



1/6

L

 DOH

C

 (ITMS-6

F



ЕСМ

)
