7А -16 СИСТЕМА ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ

Шум вентилятора

Пункт

Действие

Величина

Да

Нет

1

Проверьте жалобы потребителя.

Жалобы потребителя оправданы?

-

Перейти

к п. 2

Система в

порядке

2

1. Садитесь в машину.

2. Закройте двери и окна.
3. Включите зажигание.
4. Установите скорость вращения вентилятора "4".
5. Установите регулятор температуры на "полный
холод".
6. Переключайте циклически скорости вращения
вентилятора, режимы и температурные режимы,
чтобы определить источник шума.
Является ли шум вентилятора постоянным при высо­

ких скоростях вращения или определенных режимах,
но отсутствует при низких скоростях вращения или на

других режимах?

-

Перейти

к п. 11

Перейти

к п. 3

3

Проверьте вибрации от электродвигателя вентиля­

тора и узла вентилятора на каждой скорости враще­

ния на ощупь на корпусе электродвигателя вентиля­

тора. Чувствуете чрезмерные вибрации?

-

Перейти

к п. 6

Перейти

к п. 4

4

1. Снимите электродвигатель вентилятора и венти­

ляторный узел. См. главу "Электродвигатель вен­
тилятора" в этом разделе.
2. Проверьте на наличие посторонних предметов в
отверстии входного устройства вентилятора.
Обнаружены посторонние предметы на входе венти­
лятора?

-

Перейти

к п. 5

Перейти

к п. 6

5

Удалите посторонние предметы.

Ремонт завершен?

-

Система в

порядке

Переходите

к п. 6

6

1. Обследуйте дутьевой вентилятор на наличие из­

ношенных участков, потрескавшихся лопаток и сту­
пицы, ослабленной пайки крепления вентилятора или
плохой центровки.
2. Обследуйте корпус вентилятора на наличие изно­
шенных участков.
Обнаружены какие-либо проблемы?

-

Перейти

к п. 7

Перейти

к п. 9

7

Смажьте электродвигатель.
Ремонт завершен?

-

Система в

порядке

Перейти

к п. 8

8

Замените электродвигатель и вентиляторный узел.

Ремонт завершен?

-

Система в

порядке

Перейти

к п. 9

9

Если слышен шум типа щелчков, тиканья или воя,

замените электродвигатель. Ремонт завершен?

-

Система в

порядке

Перейти

к п. 10

10

Снова установите первоначальный электродвига­

тель. Проблема все еще остается?

-

Перейти

к п. 11

Перейти

к п. 13

11

1. Установите скорость вращения вентилятора "4".

2. Проверьте регулятор температуры в положениях от
"полный горячий" до "полный холодный" в режимах
"стеклообдув", "пол", и"вентиляция".
Шум возникает только в режиме стеклообдува?

-

Перейти

к п. 12

Перейти

к п. 13

СИСТЕМА ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ 7А - 17

Шум вентилятора (окончание)

Пункт

Действие

Величина

Да

Нет

12

1. Проверьте воздухопроводы на наличие препятст­

вий или посторонних предметов.
2. Удалите все препятствия или посторонние пред­
меты.
3. Проверьте дверные уплотнения пол / обдув стек­
ла.
4. Отремонтируйте или замените воздухопроводы и

дверные уплотнения.

Ремонт завершен?

-

Система в

порядке

-

13

Шум возникает только в режиме "пол"?

-

Перейти

к п. 12

Перейти

к п. 14

14

Шум возникает только в режиме "вентиляция"?

-

Перейти

к п. 15

Перейти

к п. 16

15

1. Проверьте воздухопроводы на наличие препятст­

вий или посторонних предметов.
2. Удалите все препятствия и посторонние предметы.
3. Проверьте вентиляционные дверные уплотнения.

4. Отремонтируйте или замените вентиляционные
дверные уплотнения.

Ремонт завершен?

-

Система в

порядке

-

16

Шум присутствует на всех режимах, но не при всех
положениях регулятора температуры?

-

Перейти

к п. 17

Перейти

к п. 18

17

1. Проверьте температурные дверные уплотнения.

2. Отремонтируйте или замените температурные
уплотнения.

Ремонт завершен?

-

Система в

порядке

-

18

1. Проверьте систему на наличие препятствий или

посторонних предметов между вентилятором и зас­

лонкой регулирования температуры.
2. Отремонтируйте или замените любые детали по

необходимости.
Ремонт завершен?

-

Система в

порядке

Перейти

к п. 2

7А -18 СИСТЕМА ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ И

РЕМОНТ

ОБСЛУЖИВАНИЕ НА

АВТОМОБИЛЕ

НАКЛАДКА ТРОСА УПРАВЛЕНИЯ

Из-за того, что трос и оправы троса имеют
фиксированные длины, невозможно осу­
ществить наладку троса.
Нельзя также отрегулировать соединение
корпуса нагреватель / распределение
воздуха.
Если есть подозрение на плохую работу,
проверьте правильность работы регуля­

тора и механических створок корпусного
узла нагреватель / распределитель воз­
духа.

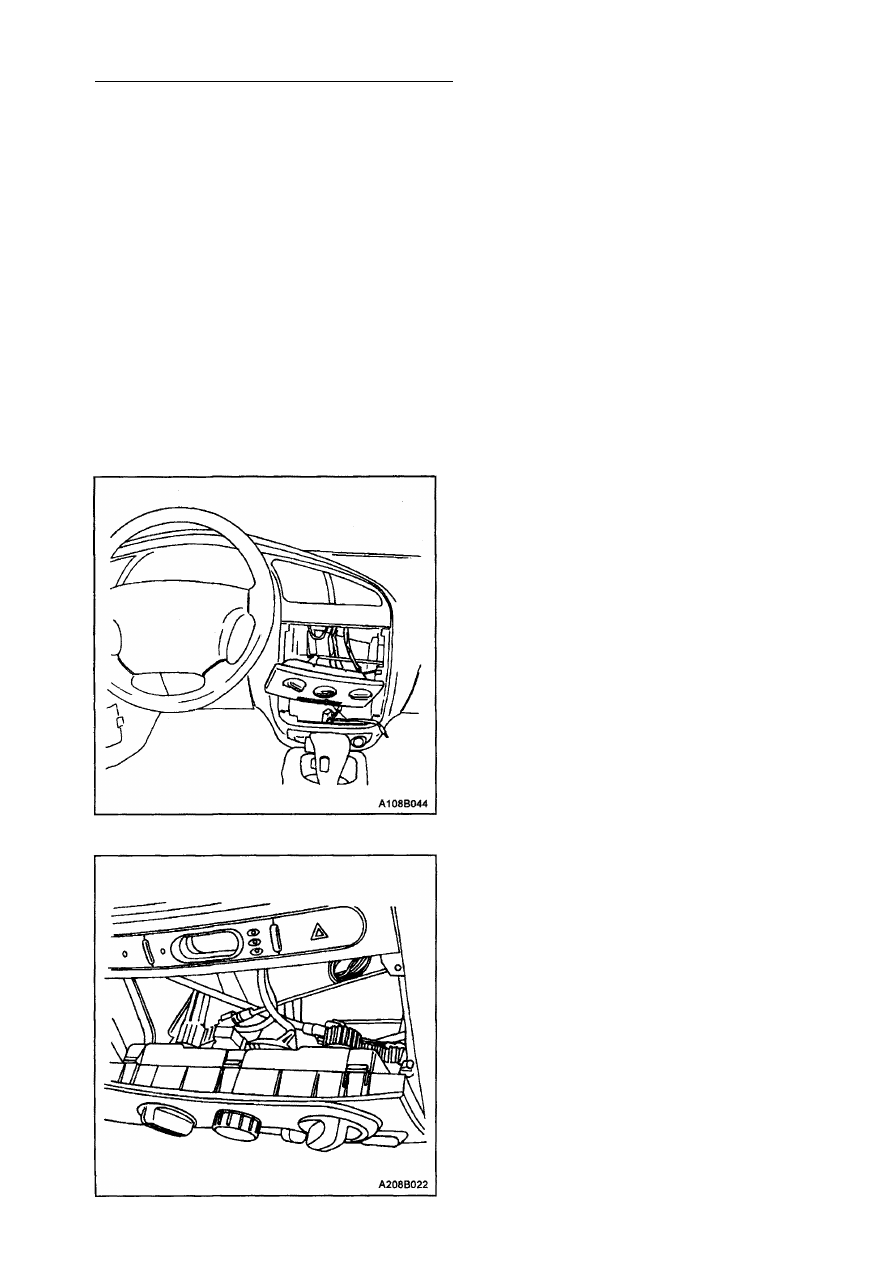

УЗЕЛ УПРАВЛЕНИЯ

(Показан вариант левостороннего

управления, для правостороннего -
аналогичен)

Процедура снятия
1. Отсоедините отрицательный провод

батареи.

2. Снимите аудиосистему, см. раздел 9F

"Аудиосистема".

3. Снимите нижние левые и нижние пра­

вые винты, скрепляющие ручку управ­

ления системой обогрева, вентиляции

и кондиционирования (ОВК).

4. Снимите ручку управления, выдерги­

вая наружу, чтобы обеспечить зазор

для снятия троса.

5. Отсоедините троса механического уп­

равления, осторожно приподнимая
монтажную петельку троса и отцепляя
оболочку троса от механического пол­

зуна.

Внимание: Отметьте расположение тро­
сов и их оболочек, чтобы облегчить их об­
ратную установку.

6. Отсоедините колодку.

СИСТЕМА ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ 7А -19

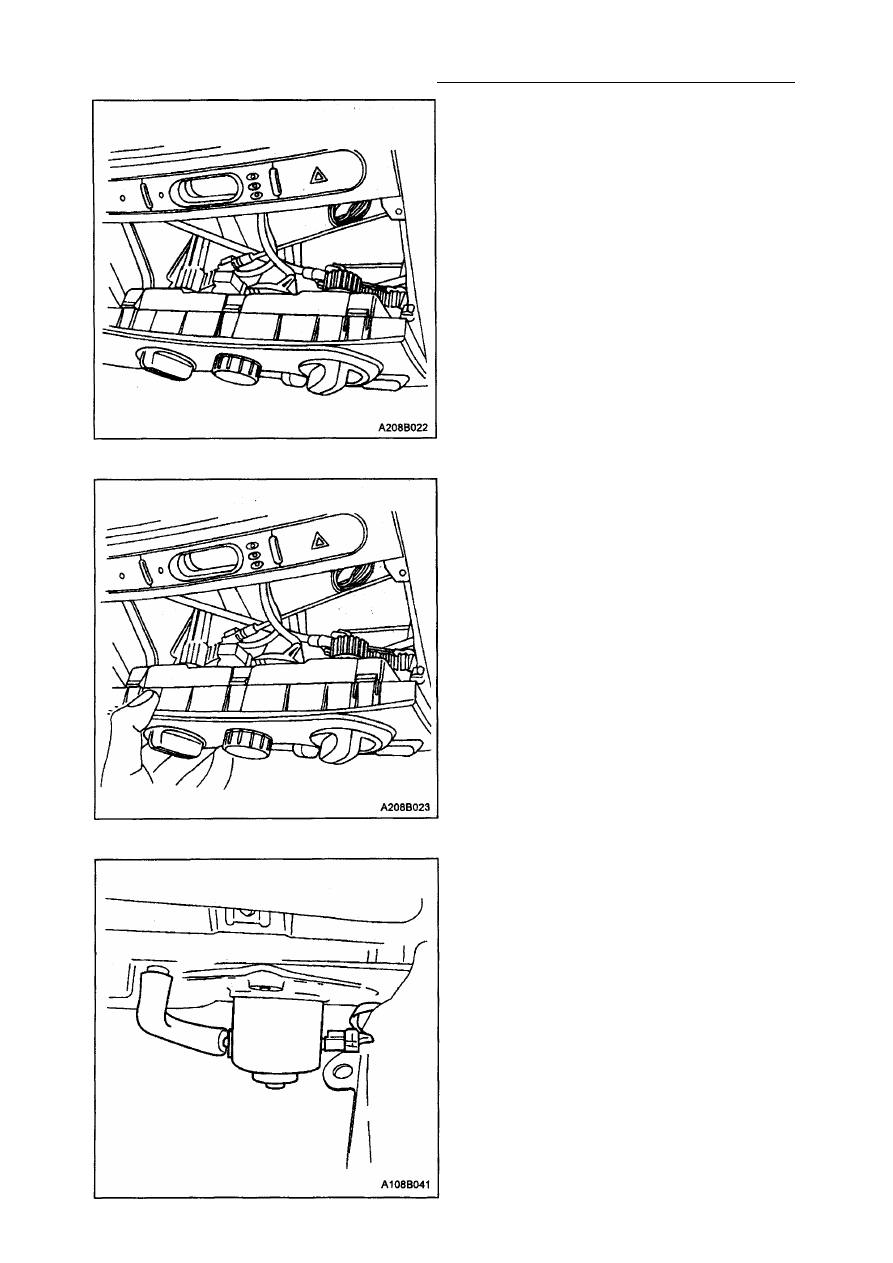

Процедура установки

1. Подсоедините колодки к соответствую­

щим гнездам в задней части контрол­

лера.

2. Установите оболочки тросов к соот­

ветствующим позициям управления.

3. Установите петельки в конце каждого

троса, прижимая каждую в соответст­

вующий зажим.

4. Осторожно установите контроллер в

правильном положении в центральный
пульт.

5. Вставьте нижний левый и нижний пра­

вый винты крепления контроллера.

Затяжка
Затянуть винты крепления контролле­

ра ОВК с усилием 2 Н•м.

6. Установите аудиосистему. Смотреть

раздел 9F "Аудиосистема".

7. Подсоедините отрицательный провод

батареи.

8. Подтвердите правильную работу конт­

роллера, прогоняя его по всем возмож­
ным функциональным позициям.

ЭЛЕКТРОДВИГАТЕЛЬ
ВЕНТИЛЯТОРА

Процедура снятия

1. Отсоедините отрицательный провод

батареи.

2. Отсоедините колодку электродвигате­

ля вентилятора.

3. Снимите шланг охлаждения вентиля­

тора

4. Открутите винты крепления электро­

двигателя к корпусу отопителя / возду­
хораспределителя.

5. Снимите электродвигатель и уплотне­

ние с корпуса отопителя / воздухо­
распределителя, осторожно вытягивая
электродвигатель прямо вниз.
