Дэу Ланос. Руководство по ремонту - часть 335

ИНДЕКС 4

ТОРМОЗА

РАЗДЕЛ 4А ГИДРАВЛИЧЕСКИЕ ТОРМОЗА

РАЗДЕЛ 4В ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР

РАЗДЕЛ 4С УСИЛИТЕЛЬ ТОРМОЗОВ

РАЗДЕЛ 4D ПЕРЕДНИЕ ДИСКОВЫЕ ТОРМОЗА

РАЗДЕЛ 4Е ЗАДНИЕ БАРАБАННЫЕ ТОРМОЗА

РАЗДЕЛ 4F АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА

РАЗДЕЛ 4G РУЧНОЙ ТОРМОЗ

ГИДРАВЛИЧЕСКИЕ ТОРМОЗА 4А -1

РАЗДЕЛ 4 А

ГИДРАВЛИЧЕСКИЕ ТОРМОЗА

ВНИМАНИЕ: Перед снятием или установкой любого узла отсоедините отрица­
тельный провод от аккумуляторной батареи. Отсоединение этого провода
предотвращает травматизм обслуживающего персонала и повреждение авто­
мобиля. Зажигание также должно быть отключено, если не указано иначе.

СОДЕРЖАНИЕ

Спецификация 4А-1

Общая спецификация 4А-1
Моменты затяжки резьбовых соединений 4А-2

Месторасположение компонентов 4А-2

Тормозная система (с антиблокировочной тормозной системой) 4А-2
Тормозная система (без антиблокировочной тормозной системы) 4А-4

Диагностирование 4А-5

Проверка тормозной системы 4А-5
Осмотр тормозных шлангов 4А-6
Работа сигнальных ламп 4А-6

Диагностика сигнальной цепи ламп тормозной системы 4А-7

Техническое обслуживание и ремонт 4А-13

Обслуживание на автомобиле 4А-13

Ручная прокачка тормозов 4А-13
Прокачка тормозов давлением 4А-16

Тормозной шланг (задний) 4А-17
Тормозной шланг (передний) 4А-18

Выключатель стоп-сигналов 4А-20
Педаль тормоза 4А-21

Общее описание и управление системой 4А-24

Работа сигнальных ламп 4А-24

СПЕЦИФИКАЦИЯ

ОБЩАЯ СПЕЦИФИКАЦИЯ

Двигатель 1.3/1,5 SOHC

Двигатель 1.6 DOHC

Наименование

Мм.

Дюймы

Мм.

Дюймы

Тормозные барабаны:

Внутренний диаметр

200.00

7.87

200.00

7.87

Максимальный внутренний диаметр

201.00

7.91

201.00

7.91

Овальность

0.050

0.002

0.050

0.002

Тормозные диски:

Предельно допустимая толщина

19.00

0.75

23.00

0.90

Боковое биение (установленное)

0.030

0.001

0.030

0.001

Диаметр диска

236.00

9.29

256.00

10.08

Толщина диска (новая)

20.00

0.79

24.00

0.95

Колебания толщины

0.005

0.0002

0.005

0.0002

Главный тормозной цилиндр:

Диаметр полости

20.71

0.82

22.29

0.88

Минимальный диаметр полости

20.64

0.81

22.22

0.88

Скоба тормоза:

Минимальный диаметр поршня

47.99

1.89

51.99

2.05

Диаметр цилиндра колеса:

Максимальный

17.460

0.687

19.050

0.750

Номинальный

17.529

0.690

19.116

0.753

4А - 2 ГИДРАВЛИЧЕСКИЕ ТОРМОЗА

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Наименование

Н•м

Фунт*фут

Фунт*дюйм

Винт для спуска воздуха

9

-

80

Тормозные трубки

16

12

-

Шестигранная гайка крепления тормозной педали с
кронштейном педали

18

13

-

Болт соединения переднего тормозного шланга со

скобой

40

30

-

Винты декоративной панели

7

-

62

МЕСТОРАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

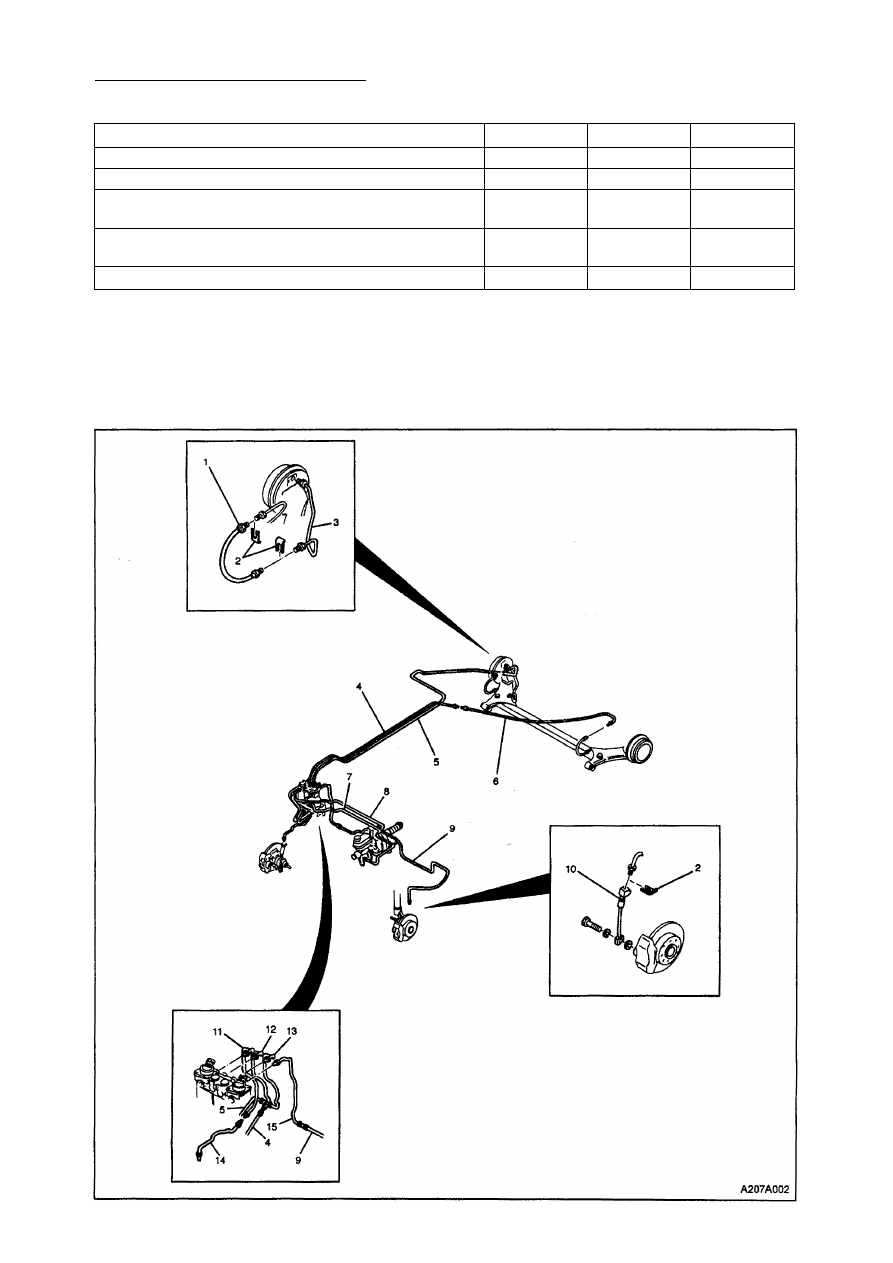

ТОРМОЗНАЯ СИСТЕМА (С АНТИБЛОКИРОВОЧНОЙ ТОРМОЗНОЙ СИСТЕМОЙ)

(показан правый привод, левый привод идентичен)

1. Шланг заднего тормоза

2. Фиксатор в форме буквы "П"

3. Трубопровод заднего тормоза

4. Левый второй трубопровод заднего

тормоза

5. Правый второй трубопровод заднего

тормоза

6. Третий трубопровод заднего тормоза
7. Вторичный тормозной трубопровод

8. Первичный тормозной трубопровод

9. Левый второй трубопровод переднего

тормоза

ГИДРАВЛИЧЕСКИЕ ТОРМОЗА 4А - 3

10. Шланг тормоза
11. Правый первый трубопровод

переднего тормоза

12. Правый первый трубопровод заднего

тормоза

13. Левый первый трубопровод заднего

тормоза

14. Правый второй трубопровод

переднего тормоза

15. Левый первый трубопровод переднего

тормоза
