Дэу Ланос. Руководство по ремонту - часть 320

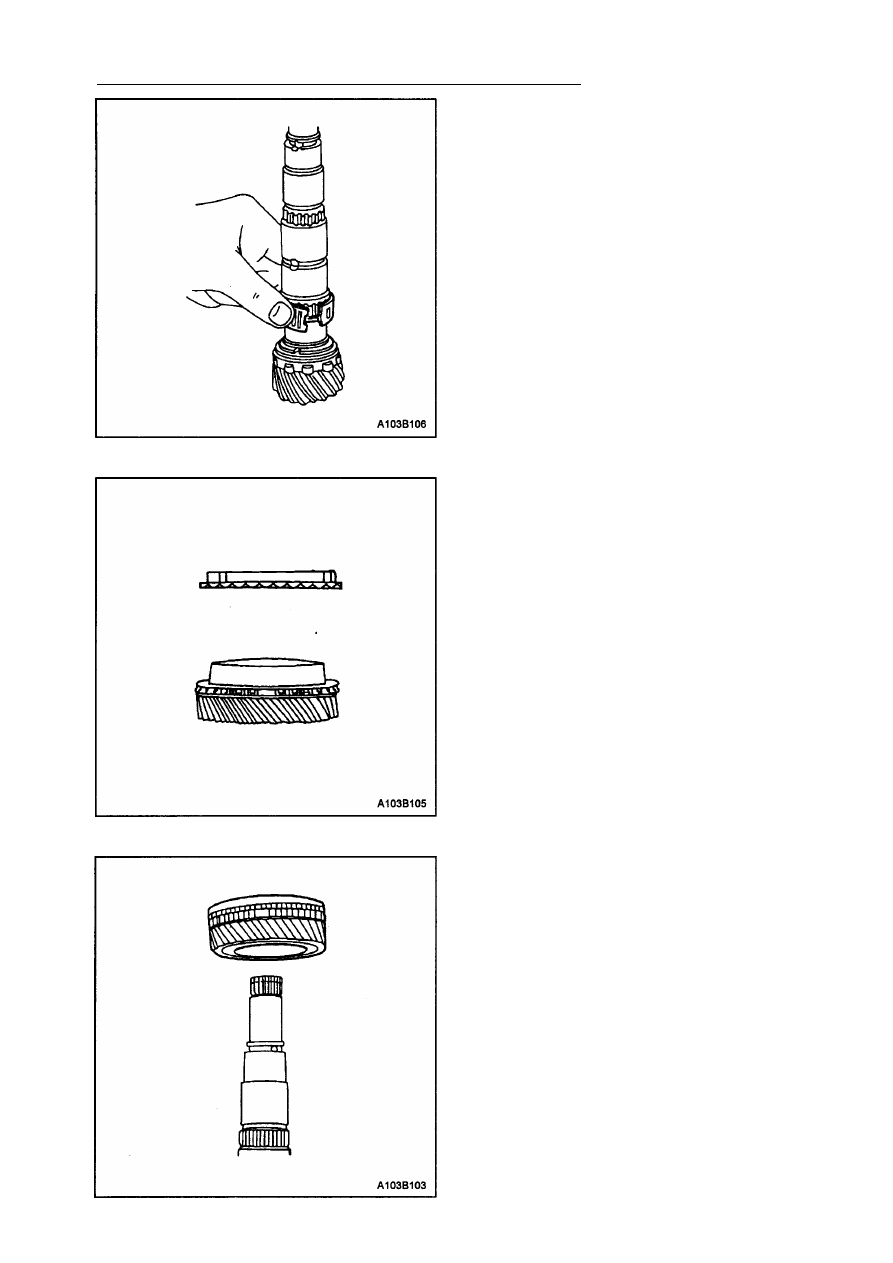

5В - 66 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

2. Установите кольцо, упорную шайбу и

игольчатый подшипник шестерни 4-й пе­
редачи.

3. Присоедините  б л о к и р у ю щ е е кольцо

синхронизатора к шестерне 4-й переда­
чи.

4. Установите узел шестерни 4-й переда­

чи.

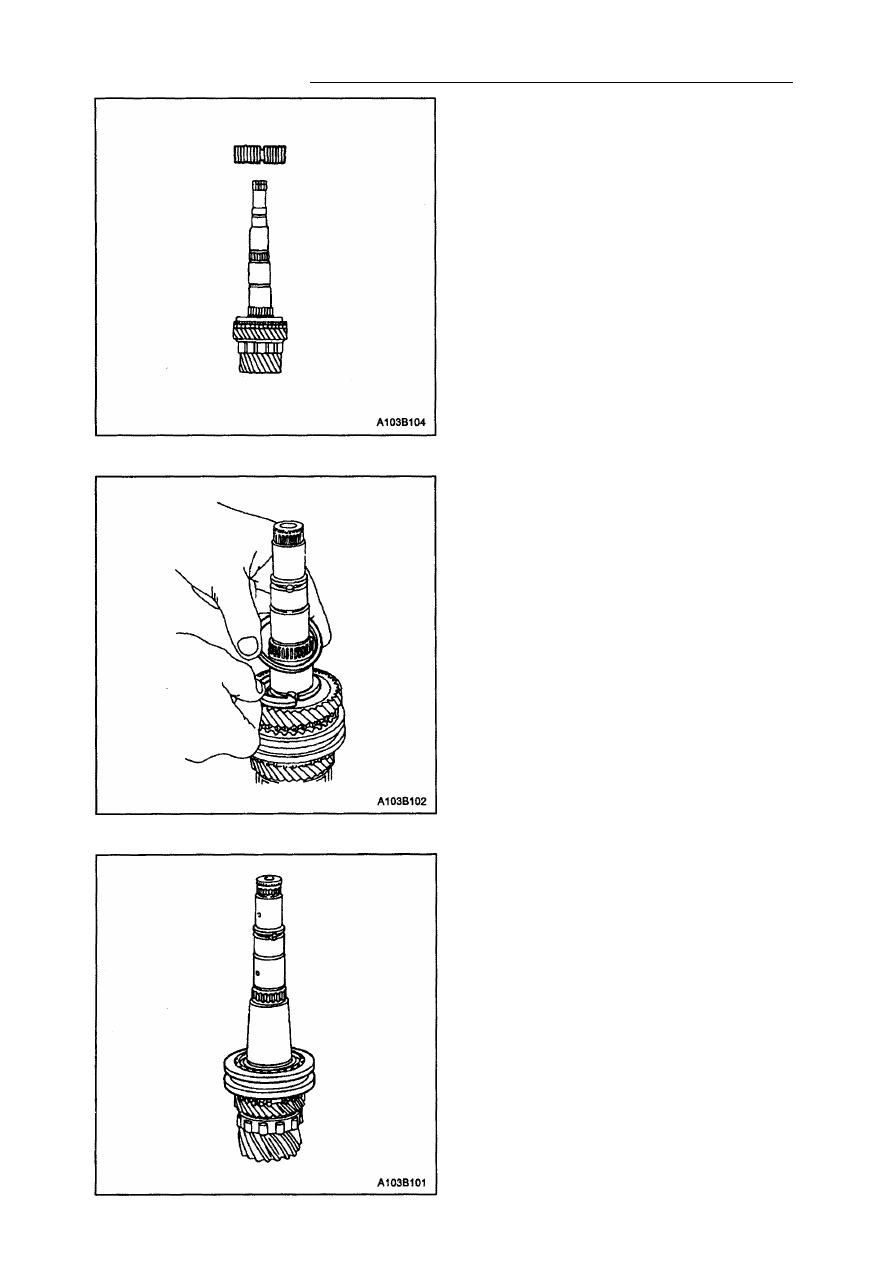

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 67

5. Установите ступицу муфты синхрониза­

тора 3-4 передач с пружиной синхрони­

затора.

6. Установите стопорное кольцо и шайбу

на ведомый вал.

7. Установите муфту синхронизатора с су­

харями и пружиной.

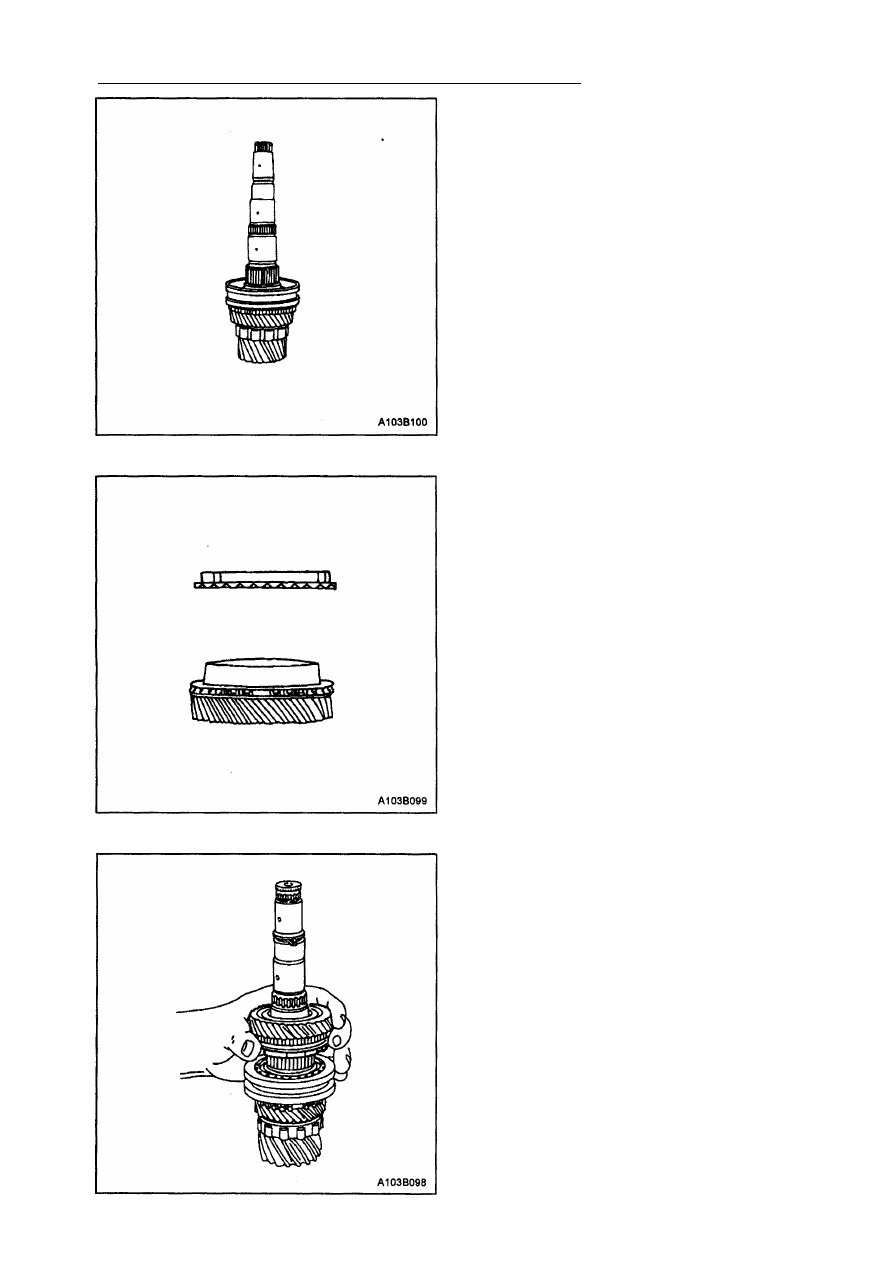

5В - 68 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

8. Установите игольчатый подшипник шес­

терни 3-й передачи.

9. Присоедините блокирующее кольцо

синхронизатора к шестерне 3-й переда­
чи.

10. Установите узел шестерни 3-й переда­

чи.

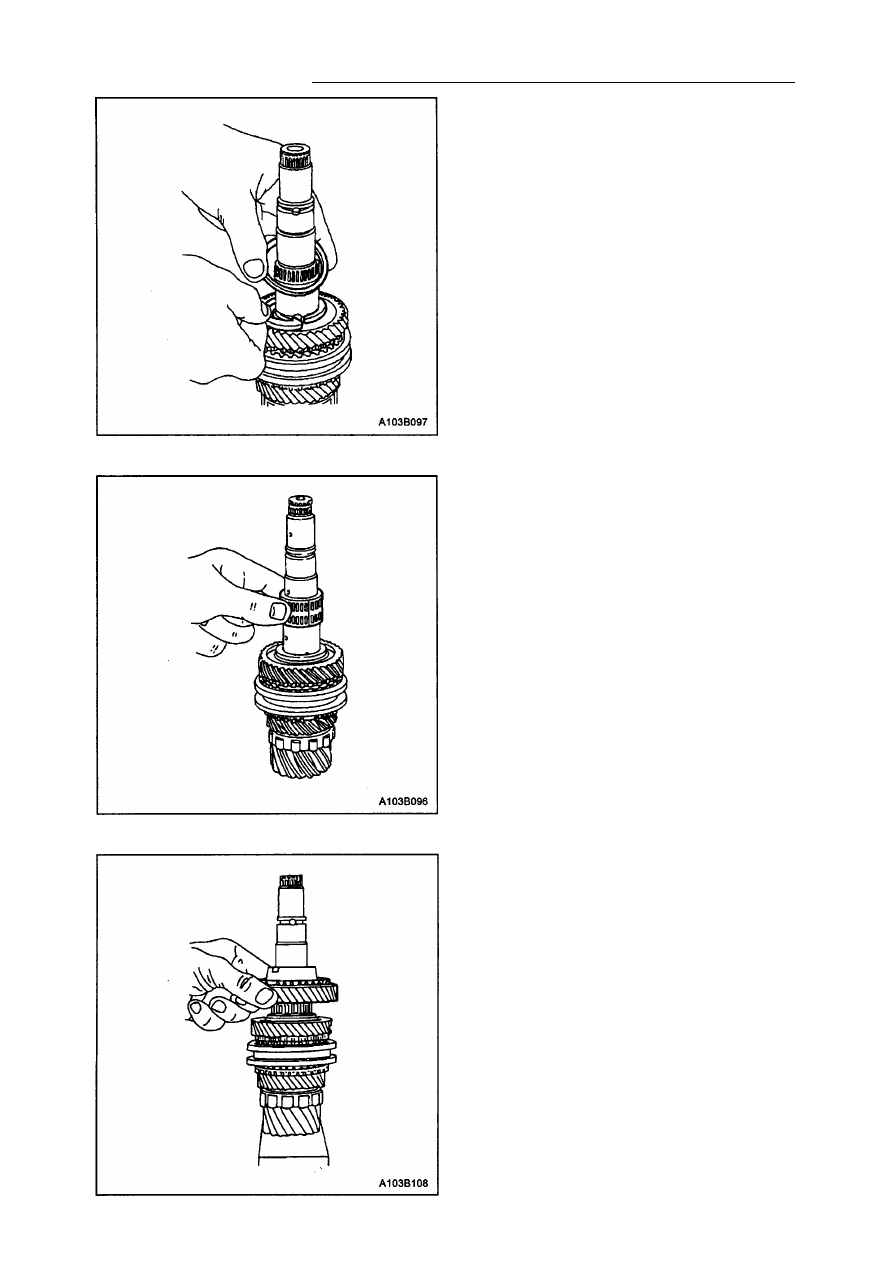

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 69

11. Установите упорную шайбу и кольцо.

13. Установите шестерню 2-й передачи.

12. Установите игольчатый подшипник шес­

терни 2-й передачи.
