Дэу Ланос. Руководство по ремонту - часть 164
1F-132 КОНТРОЛЬ ДВИГАТЕЛЯ
КОД НЕИСПРАВНОСТЕЙ 13
ДАТЧИК КИСЛОРОДА НЕ ПЕРЕКЛЮЧАЕТСЯ
(1.3L SOHC И 1.6L DOHC ITMS-6F)

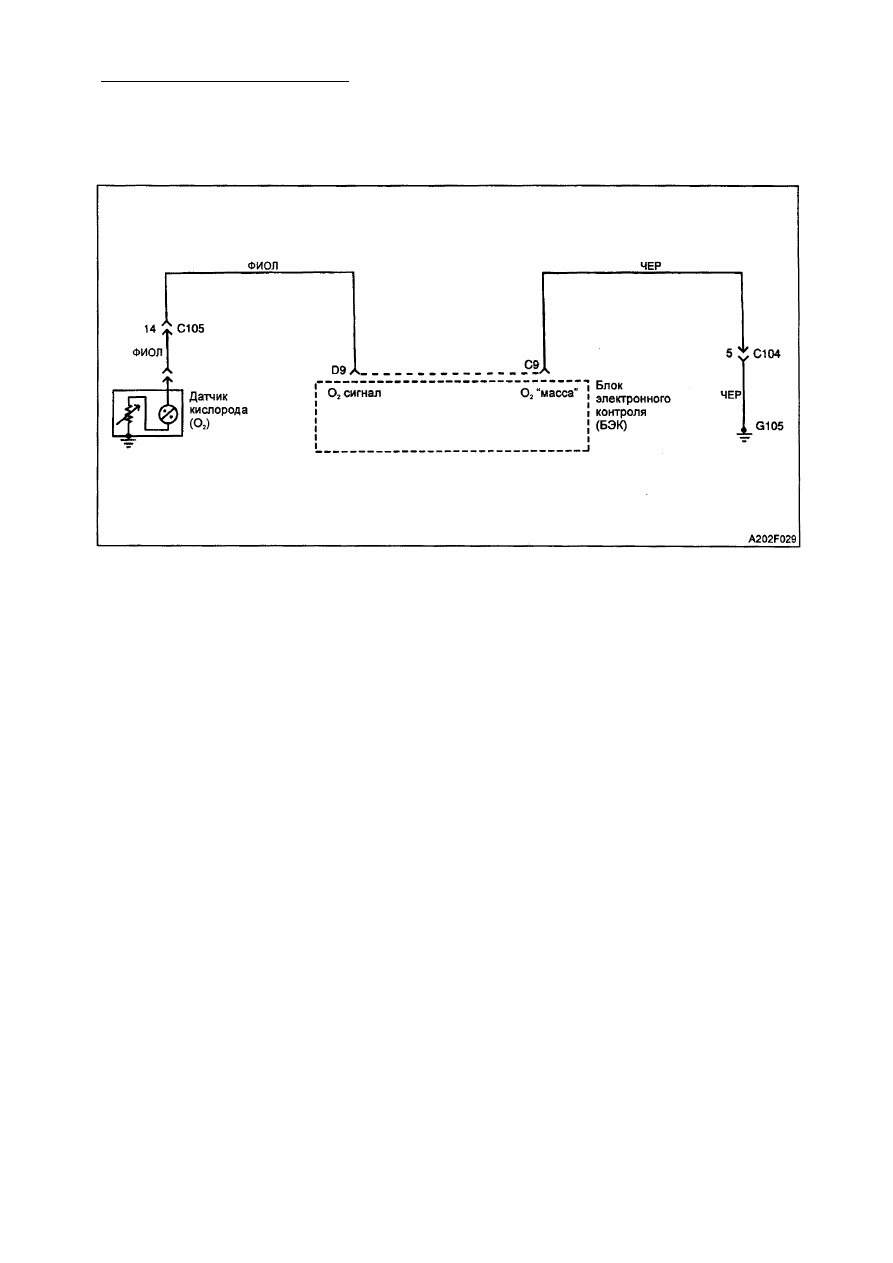

Пояснения к с х е м е
Блок электронного контроля (БЭК) подает
напряжение величиной около 450 мВ
между клеммами D9 и С9 БЭК. Датчик
кислорода (О
2
) изменяет это напряжение в
пределах около 1 В в случае обогащенного
выхлопа, и уменьшает напряжение прибли
зительно до 100 мВ в случае обедненного
выхлопа. Датчик кислорода (О
2
) играет роль
открытой цепи и не генерирует никакого
напряжения при температуре менее 360°С.
Открытая цепь датчика кислорода (О
2
) или
холодный датчик кислорода (О
2
) вызывает
режим работы, называемый "открытый
контур".
Условия д л я у с т а н о в к и кода 13
• Двигатель работает в течение не менее
60 секунд.
• Отсутствие кодов 2 1 , 22, 33 и 34.
• Относительный угол открытия дрос
сельной заслонки (ДЗ) более 5%.
• Температура охлаждающей жидкости
более 70°С.
• Устойчивое состояние датчика кисло
рода (0
2
) при величине напряжения в
пределах 340-540 мВ.
• Указанные условия имеют место в
течение 20 секунд.
Р е к о м е н д а ц и и п о д и а г н о с т и к е
Для случая замкнутого контура, номиналь
ная величина напряжения диагностирую
щего прибора изменяется в пределах
100-999 мВ.
О п и с а н и е п р о ц е д у р ы проверки
Нижеследующие цифры соответствуют
номерам пунктов на диагностической
таблице.
1. При наличии условий для установки
кода 13, система управления двига
телем не будет осуществлять управ
ление в режиме замкнутого контура.
5. Если датчик кислорода (О
2
) переклю
чается при напряжении менее 450 мВ,
то он обнаруживает факт работы с
обедненной смесью.
6. Если датчик кислорода (О
2
) переключа
ется при напряжении выше 550 мВ, то
он обнаруживает факт работы с обога
щенной смесью.
10. При наличие обрыва или короткого
замыкания на "массу" в цепи датчика
кислорода (О
2
), БЭК не будет работать
в режиме замкнутого контура.
