Daewoo Tico. Устройства управления автомобилем
На рисунках показаны устройства для вождения и контроля автомобиля, размещенные в
радиусе обзора и рук водителя, а так же способы использования некоторых из них.

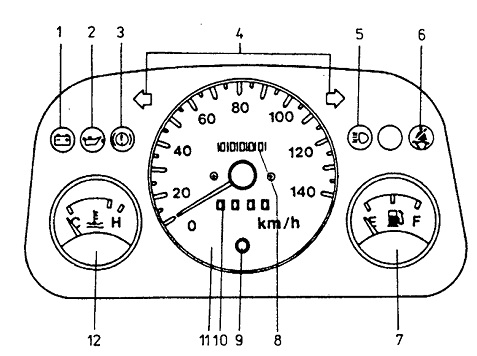

Панель приборов
1 - контрольная лампочка (красная) заряда аккумулятора, 2 - контрольная
лампа (фасная) давления масла,
3 - контрольная лампа (красная) ручного (аварийного) тормоза и уровня
тормозной жидкости в бачке,
4 - контрольная лама указателя поворотов, 5 - контрольная лампа
габаритных огней, 6 - контрольная лампа ремней безопасности,
7 - указатель уровня топлива (Е - бак пустой, F - бак полный),
8 - суммарный счетчик пройденного пути, 9 - кнопка обнуления счетчика
пройденного пути, 10 - счетчик пройденного пути, 11 - спидометр,
12- указатель температуры охлаждающей жидкости
(С - двигатель холодный,
Н - двигатель перегрет).

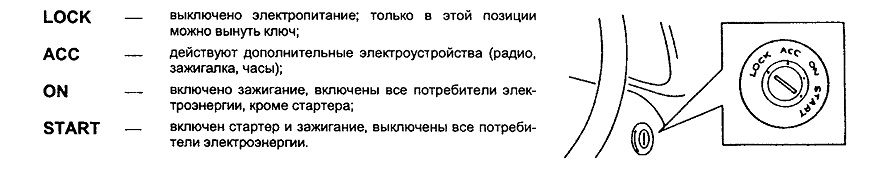

Daewoo Tico. Выключатель зажигания
Для запуска двигателя, а так же открывания дверей и горловины бака
служит один ключ, поставляемый в двух экземплярах. Ключ в выключателе
зажигания может находится в следующих позициях:

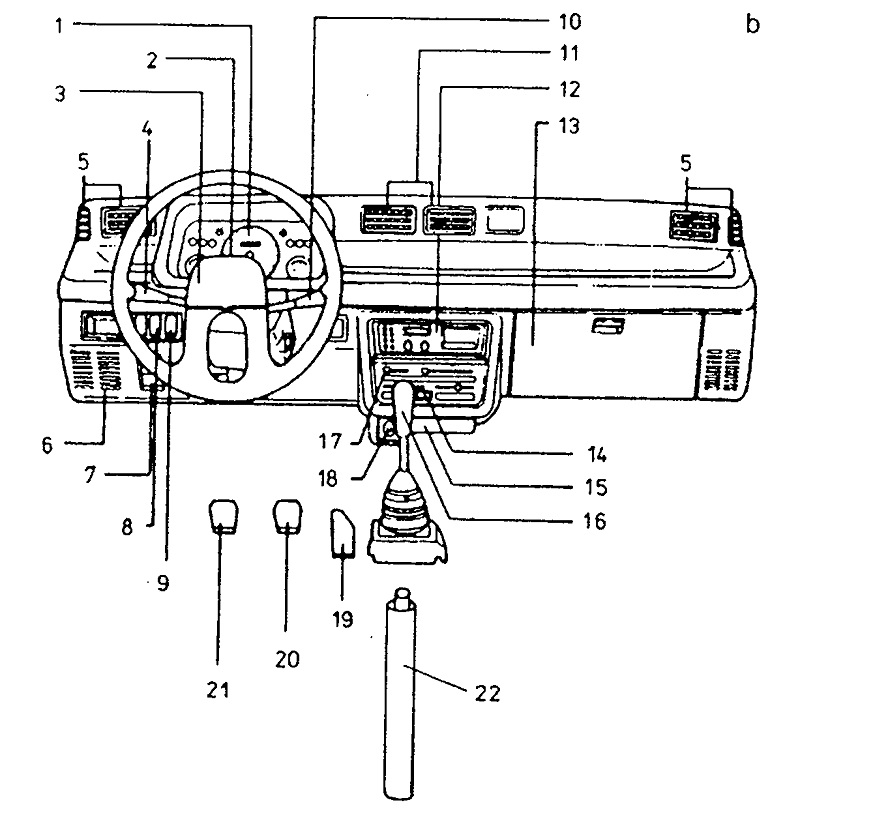

Схема устройства вождения и контроля:
1 - панель приборов, 2 - выключатель аварийной сигнализации, 3 - кнопка
звукового сигнала, 4 - переключатель поворотов и выключатель освещения,
5 - боковые вентиляционные решетки, 6 - динамик, 7 - рукоятка открытия
капота двигателя, 8 - выключатель стеклоочистителей и обывателя заднего
стекла, 9 - выключатель обогрева заднего стекла, 10 - выключатель
стеклоочистителей и омывателя ветрового стекла, 11 - управление
вентиляционными решетками, 12 - место для радиоприемника, 13 - вещевой
ящик, 14 - выключатель кондиционеров, 15 - пепельница, 16 -
переключатель передач, 17 - управление заслонками устройства обогрева и
вентиляции, 18 - зажигалка, 19 - педаль акселератора, 20 - педаль
тормоза, 21 - педаль сцепления, 22 -рукоятка стояночного (аварийного)
тормоза.
