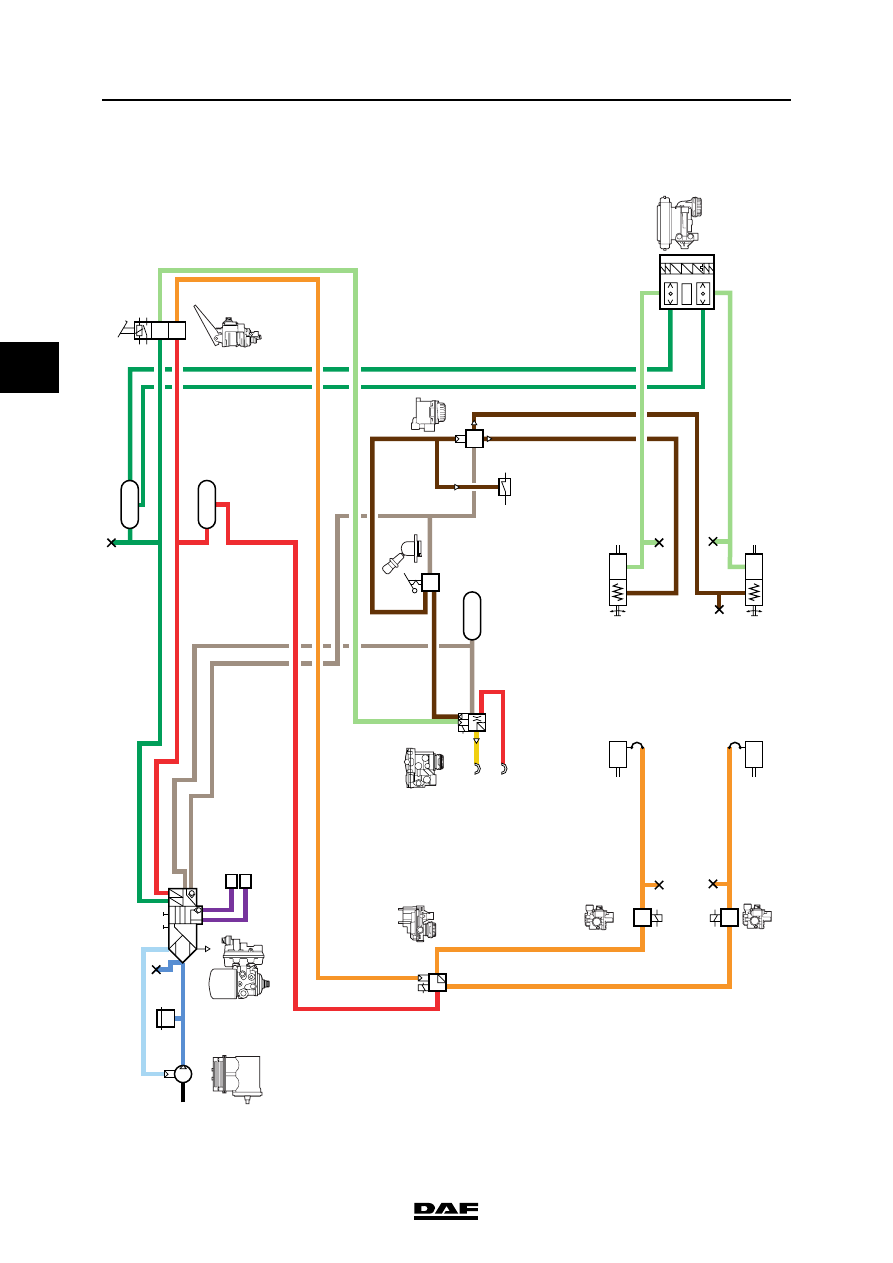

© 200402 3-1 EBS-2 brake system brake diagrams EBS BRAKE SYSTEM BRAKE DIAGRAMS ΧΦ65/75/85 series 6 3 3. EBS-2 BRAKE SYSTEM BRAKE DIAGRAMS 3.1 LEGEND, EBS BRAKE SYSTEM BRAKE DIAGRAMS Component no. Description 1 Compressor 2 Pressure relief valve (with full flow-back) 4 Air supply unit 5 Non-return valve 7 Air reservoir 10 Two-way valve (switch to lowest pressure) 11 Two-way valve (switch to highest pressure) 12 Coupling head 14 Brake cylinder 15 Independent trailer brake 18 Brake light switch 19 Parking brake low-pressure switch 33 Relay valve 49 Spring brake cylinder 52 Parking brake valve with trailer control 53 Parking brake valve without trailer control 62 Emergency filler/test/tyre pump connection 64 Safety valve B256 ABS valve, left front axle B257 ABS valve, right front axle B306 Redundancy valve B307 Front axle modulator B308 Trailer control valve B309 ASR cut-off valve D978 Rear axle modulator F628 Foot brake valve |
