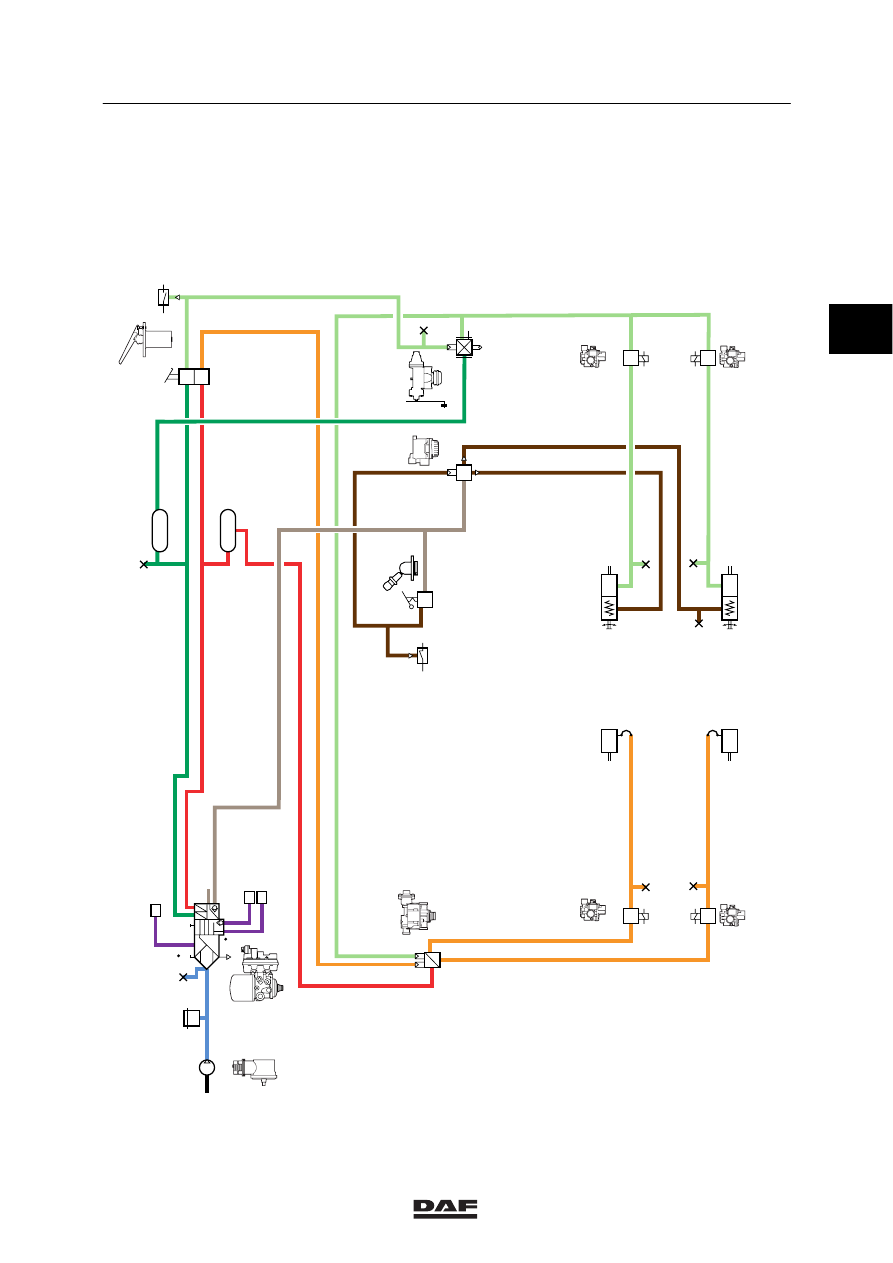

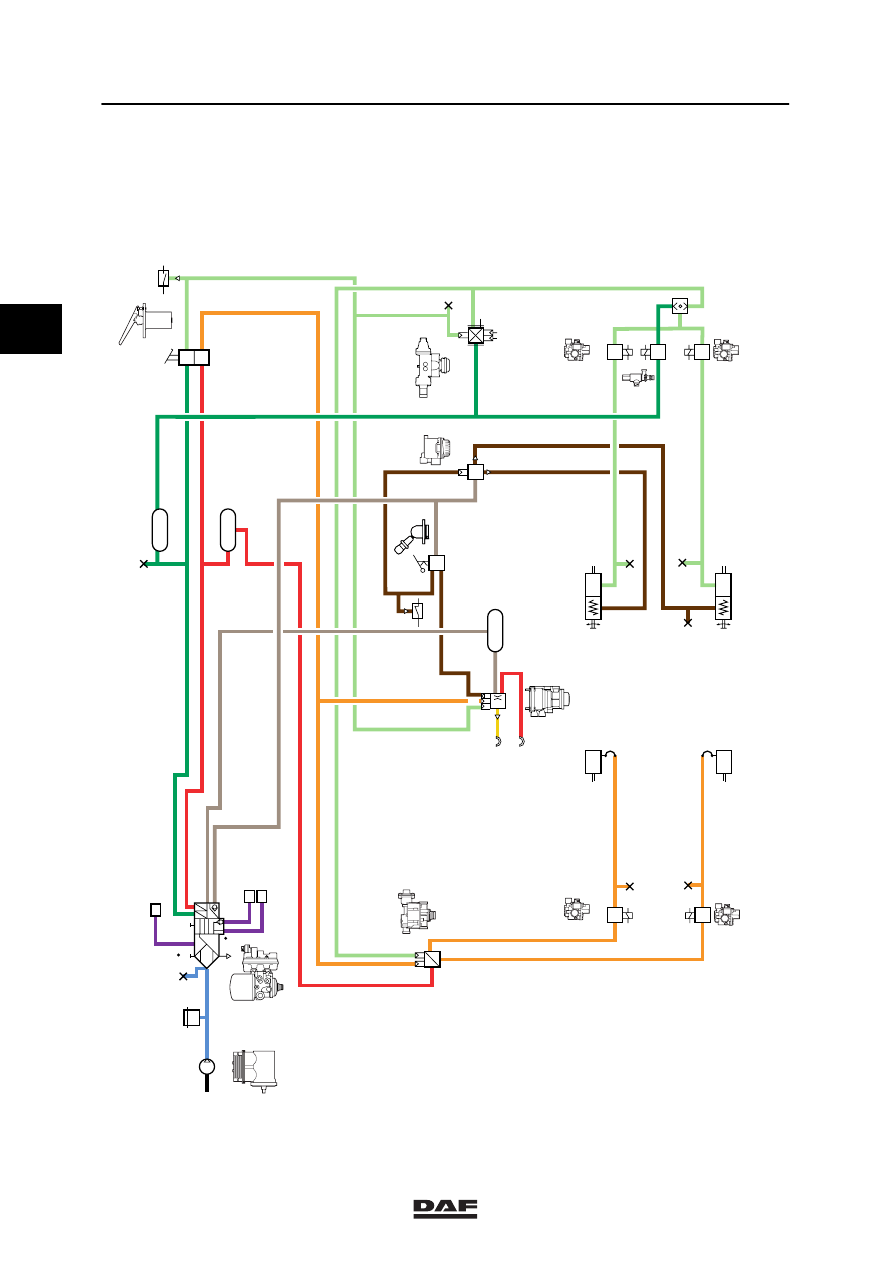

6 CF65/75/85 series Brake diagrams for fully pneumatic brake system BRAKE DIAGRAMS FOR FULLY PNEUMATIC BRAKE SYSTEM 2-1 2. BRAKE DIAGRAMS FOR FULLY PNEUMATIC BRAKE SYSTEM 2.1 LEGEND, BRAKE DIAGRAMS FOR THE FULLY PNEUMATIC BRAKE SYSTEM Component no. Description 1 Compressor 2 Pressure relief valve (with full reverse flow) 4 Air supply unit connection + reservoir, auxiliary consumers B = connection, ECAS, rear axle + AS Tronic C = connection, ECAS, front axle 5 Non-return valve 7 Air reservoir 10 Two-way valve (switch to lowest pressure) 11 Two-way valve (switch to highest pressure) 12 Coupling head 14 Brake cylinder 15 Independent trailer vehicle brake 16 Foot brake valve 18 Brake light switch 19 Parking brake low-pressure switch 21 Load sensing valve, leaf suspension 22 Load sensing valve, air suspension 33 Relay valve 35 Empty/load relay valve 46 Trailer vehicle control valve 49 Spring brake cylinder 52 Parking brake valve with trailer steering 53 Parking brake valve without trailer steering 62 Emergency filler/test/tyre pump connection 64 Safety valve B256 ABS valve, front axle, left B257 ABS valve, front axle, right B258 ABS valve, rear axle, left B259 ABS valve, rear axle, right B237 ASR valve 2 ᓻ 200324 |
