5

ELECTRICAL SYSTEM:

OPTIONS AND SPECIAL APPLICATIONS

Electrical system: options and special applications

CF65/75/85 series

2-2

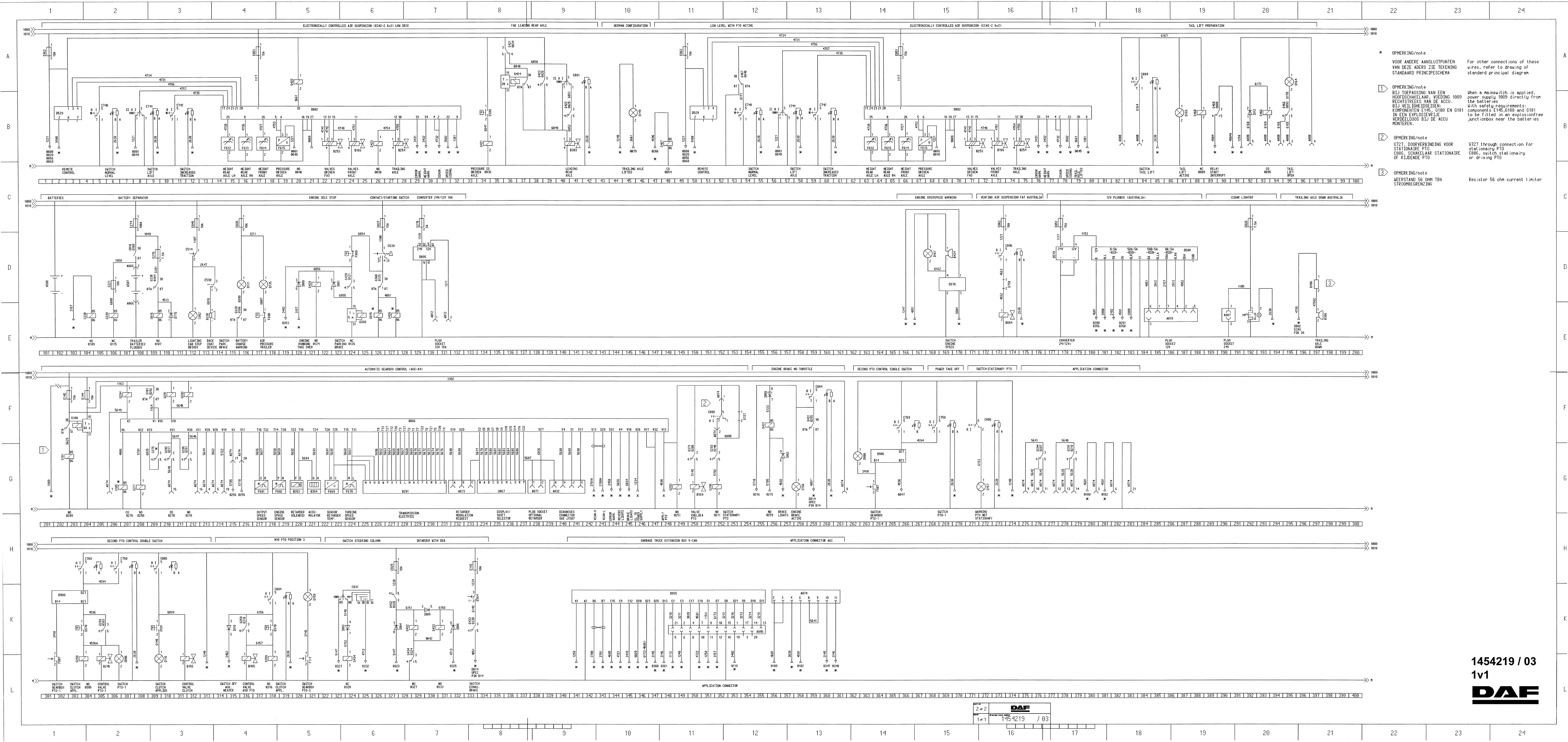

2.2 OVERVIEW OF BASIC CODES FOR CIRCUIT DIAGRAM 1454219/03

Basic code
number

Description

Search bar number

A012

12V socket (2-pin)

130, 131

A019

12V socket (7-pin)

186

A032

AGC automatic gearbox diagnostics socket

239

A066

Semi-trailer socket (2-pin)

107, 108

A071

Automatic gearbox socket, intarder functions

238

A073

Automatic gearbox socket, operation

232

A074

Automatic gearbox socket, superstructure

206, 210, 212, 213, 214,
215, 216, 252, 261, 275,
276, 277, 278, 279, 280,

282, 283, 359

A088

Superstructure socket, tail lift (21-pin)

82, 84, 92, 93, 94, 95,

97

A095

Application connector

355

A500

Batteries (2x)

101

A507

Batteries for box/radio/tail lift (2x)

107

B030

Cigar lighter, driver’s side

192

B084

Air suspension bleed valve

174

B155

PTO operation valve, 2

nd

312

B166

ECAS valve, front axle

24, 73

B169

PTO operation valve, Chelsea

250

B201

Internal electrical components for AGC automatic
gearbox

228

B245

PTO operation valve

305

B253

ECAS driven axle, left/right, air supply valve

23, 71

B254

Valve, ECAS second steered axle/trailing axle,
left/right, lifting bellows

28, 75

B330

Buzzer indicating door open, handbrake not in
use

114

12

 200332

5

CF65/75/85 series

Electrical system: options and special applications

ELECTRICAL SYSTEM:

OPTIONS AND SPECIAL APPLICATIONS

2-3

Basic code
number

Description

Search bar number

B353

Automatic gearbox control solenoid, retarder

220

B354

Accumulator, AGC-A4 automatic gearbox

221

B366

Buzzer indicating trailing axle lowering

198

B383

Valve, ECAS leading rear axle FAK/FTM

41

B405

PTO operation valve, 3

rd

316

B406

Resistor, trailing axle lowering

197

B434

Buzzer indicating engine speed too high

170

C062

Cab stepwell lighting, driver’s side

113

C539

Accessories/ignition/starter switch

127

C740

ECAS switch, normal level

5, 54

C741

ECAS switch, axle lifting

9, 57

C742

Traction assistance switch

11, 60

C750

PTO operation switch

269, 307

C769

PTO operation switch

266, 304

C831

Cruise control/engine speed control/retarder stalk
switch

324

C881

ECAS switch, lifting

41

C884

Engine brake switch, retarder function

259

C885

Clutch operation switch

310

C886

PTO switch, idling

251, 272

C889

Tail lift switch

84

C894

PTO operation switch, 3

rd

318

C896

Air suspension bleed switch

174

D086

PTO warning light (orange)

263, 307

D116

Warning lamp (red) for second PTO operation, on

310

D131

Warning lamp (red), semi-trailer connection

116

D135

Warning lamp, semi-trailer air pressure

118

D149

Warning lamp, lifting axle lifted

46

D156

Engine brake retarder function warning lamp

258

12

 200332

5

ELECTRICAL SYSTEM:

OPTIONS AND SPECIAL APPLICATIONS

Electrical system: options and special applications

CF65/75/85 series

2-4

Basic code
number

Description

Search bar number

D157

Warning lamp, idling PTO

272

D159

PTO warning lamp, 3

rd

321

D161

Warning lamp indicating engine speed too high

168

D164

Warning lamp, tail lift open

96

D165

Tail lift warning lamp on

87

D529

Electronic unit, ECAS remote control

2, 50

D579

Electronic unit for converter, 24/12 V (15 A)

177

D580

Electronic unit for voltage reduction, 24/12V

187

D775

Diode, battery partition, semi-trailer

111

D802

ECAS-2 (6x2) electronic unit

21, 70

D866

Electronic unit, AGC-A4 automatic gearbox
control

228

D867

Selector for AGC automatic gearbox

235

D895

Electronic unit for (10 A) converter with power
supply for radio memory

129

D900

VIC electronic unit

264, 302

D935

CAN extension box CXB

348

D970

Electronic unit for engine speed switch

169

E026

Fuse, cigar lighter/door switches/electronic unit,
24/12 V converter with power supply for radio
memory

192

E029

Fuse, intarders/engine brake

327

E035

Fuse, instruments and warning lamps/parking
brake switch/power supply after contact

115

E037

Fuse, ignition switch

126

E045

Fuse, interior lighting

112

E051

Fuse, ECAS/EMAS

17, 65, 177

E062

Fuse, mechanical lifting gear/ECAS/EMAS

1, 49, 173

E143

Fuse, UPEC/tachograph/alarm
system/immobiliser/ABS-D/ABS/ASC-E

333

E144

Fuse, AGC-A4 automatic gearbox

204

E145

Fuse, AGC-A4 automatic gearbox

202

12

 200332
