DAF CF65, CF75, CF85 Series . Manual - part 726

5

ELECTRICAL SYSTEM

Electrical system

CF65/75/85 series

2-2

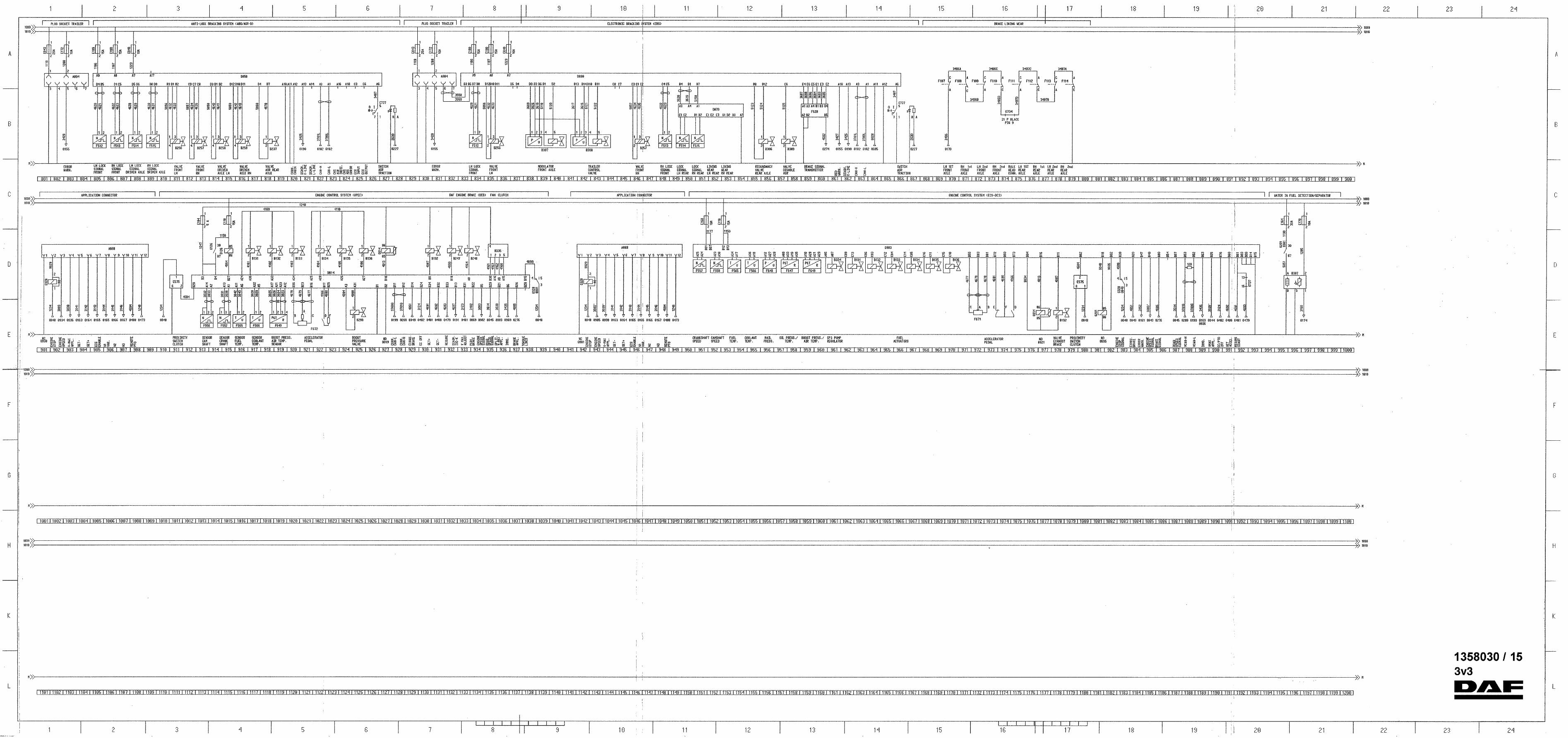

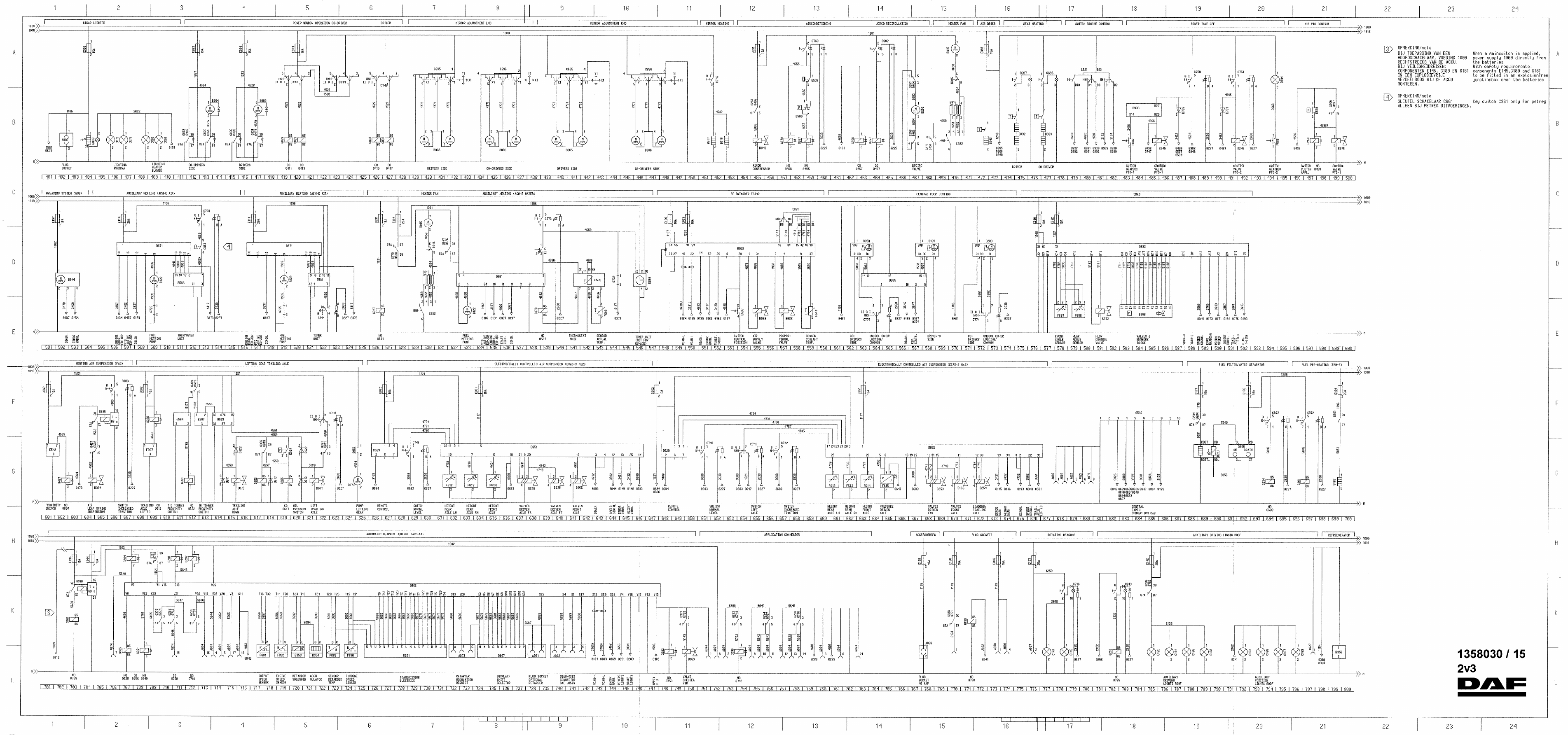

2.2 OVERVIEW OF BASIC CODES FOR CIRCUIT DIAGRAM 1358030/15

Basic code

Description

Number on search bar

A000

Trailer socket (7-pin)

78, 80, 238, 252, 280, 678

A001

Rear fog light/reversing light socket (7-pin)

272, 289, 367, 364, 368,
678, 774

A004

Trailer ABS/EBS socket

803, 831

A007

24V socket, 2 -pin

402

A021

Diagnostic socket (16-pin)

194

A026

Superstructure socket

239, 253

A027

24V accessories socket (4 –pin)

103, 135, 679, 680, 797,
776

A032

Diagnostic socket

740

A038

Accessories socket

768

A058

Trailer socket (15-pin)

79, 78, 240, 254, 273, 281,
289

A068

Application connector, engine speed control

906, 945

A070

Application connector, superstructure (8-pin)

32, 282, 290, 365, 367,
369,680, 770, 773

A071

Automatic gearbox socket, retarder functions

738

A073

Automatic gearbox socket, operation

732

A074

Automatic gearbox socket, superstructure

711, 713, 714, 715, 751,
752, 753, 755, 756, 757,
758, 760, 761, 763, 706,
716

A076

Telephone socket

389

A500

Batteries (2x)

11, 22

A510

Battery, alarm system

355

A513

Integrated voltage regulator generator

17

B000

Windscreen wiper motor

89

B001

Windscreen washer pump motor

86

B003

Electric window motor, driver’s side

417

10

 0202

5

CF65/75/85 series

Electrical system

ELECTRICAL SYSTEM

2-3

Basic code

Description

Number on search bar

B004

Electric window motor, co-driver’s side

414

B005

Left mirror adjustment motor

430, 440

B006

Right mirror adjustment motor

435, 446

B010

Starter motor

24

B015

4-speed heater fan

470, 530

B017

Mirror heating, driver’s side

451

B018

Mirror heating, co-driver’s side

452

B024

Loudspeaker, left

392

B025

Loudspeaker, right

396

B026

CB

399

B028

Horn

201

B030

Cigarette lighter, driver’s side

404

B032

Seat heating, driver’s side

475

B033

Seat heating, co-driver’s side

477

B042

Air dryer heating element

473

B043

Air conditioning compressor

455

B071

Lifting-gear lifting valve

622

B072

Lifting-gear lowering valve

616

B073

Lifting-gear pump motor

624

B079

Low range downshift protection valve

137

B084

Air suspension bleed valve

605

B088

Proportional intarder valve

558

B089

Intarder air supply valve

556

B122

Fuel dosage pump for Eberspächer cab heater

510, 520, 534

B129

Motor, headlamp height adjustment, left

223

B130

Headlamp height adjustment motor, right

225

B131

Pump unit/injector solenoid valve, cylinder 1

917

10

 0202
