REPAIRING WIRING

1-3

1.3 CONTACT KITS

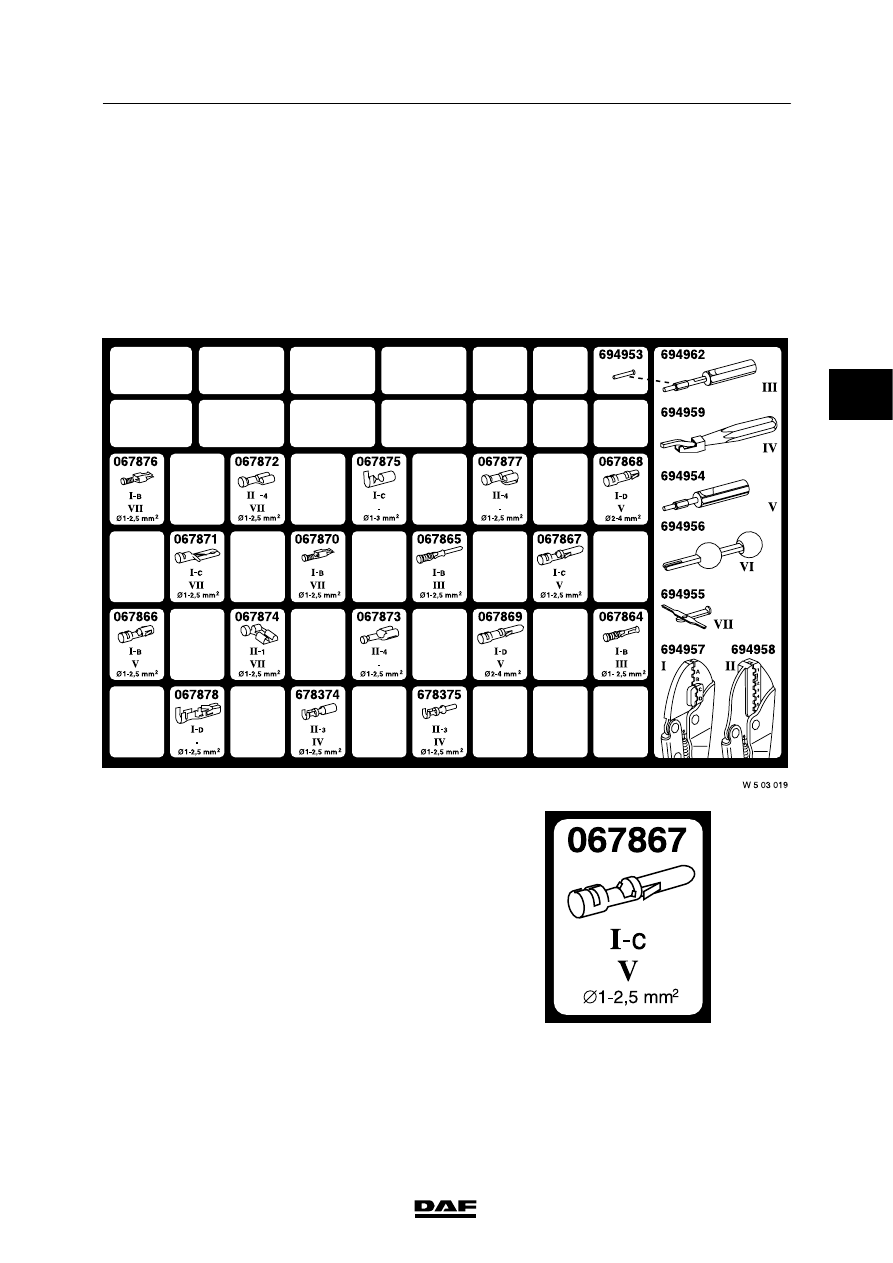

Contact kit A

Contact kit A (DAF No. 0694960) is available for

the contacts, except SCAT contacts and

micro-timer contacts.

There is a sticker on the inside of the kit to

facilitate selection of the contact, contact

crimping tool and ejector tool.

At the top the DAF no. of the contact is shown.

Roman numerals I and II, shown below the

illustrations, refer to the contact crimping tool to

be used.

The numeral or letter added to Roman numeral I

or II indicates the hole in the contact crimping

tool in which the contact is to be placed.

Roman numerals III to VII refer to the type of

ejector tool to be used for removing the contact

from the connector.

The information at the bottom refers to the core

section suitable for the contact.

W 5 03 018

 200404

3

5

REPAIRING WIRING

General

CF65/75/85 series ≥0E621376

1-4

Contact kit B

Additional contact crimping and ejector tools are

required for SCAT contacts and for micro-timer

contacts. Contact kit B (DAF No. 1240065) is

available for this purpose.

There is a sticker on the inside of the kit to

facilitate selection of the contact, contact

crimping tool and ejector tool (to be used in the

same way as for contact kit A).

Note:

The proper ejector and the proper contact

crimping tool for each contact can also be found

through ‘Parts Rapido’.

 200404

3

5

CF65/75/85 series ≥0E621376

Removal and installation

REPAIRING WIRING

2-1

2. REMOVAL AND INSTALLATION

2.1 REMOVAL AND INSTALLATION, CONNECTORS

Unlocking the connectors

The connectors can often be locked with one

another or with a component. They can be

divided into:

A. Active locking.

This means that the lock must be activated.

With this type a lock must often be pressed.

B. Passive locking.

Opens when the parts are pulled apart with

a certain force.

E501480

A

B

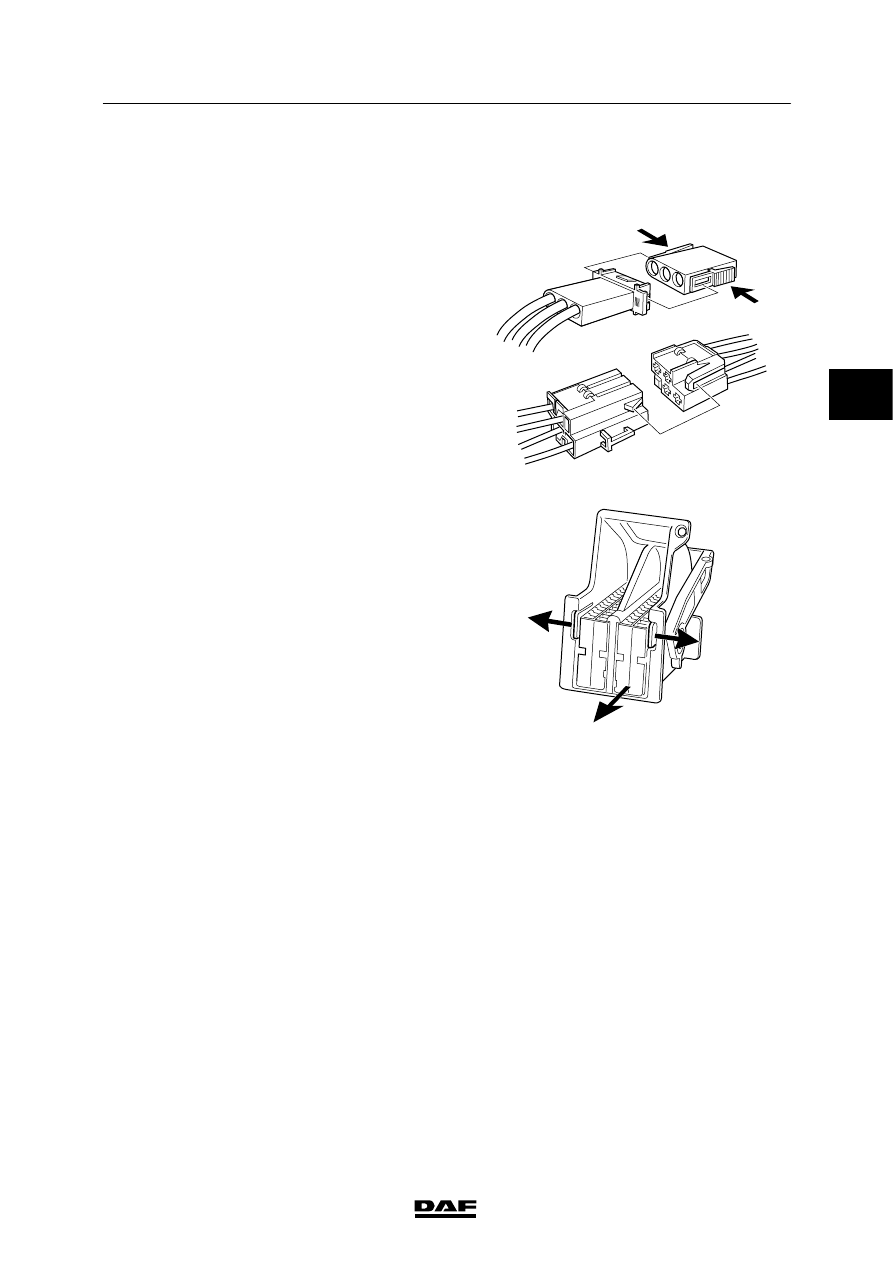

Two connectors in one housing

These connectors consist of two separate

connectors. To remove the contacts first remove

the connectors from the connector housing.

Push the locking lip aside before removal.

The connector can then be slid out of the

connector housing.

Examples:

-

Connector for VIC electronic unit

E501484

3

 200404

5

REPAIRING WIRING

Removal and installation

CF65/75/85 series ≥0E621376

2-2

2.2 REMOVAL AND INSTALLATION, CONTACTS

Contact lock

There are various types of contact locks. A few

examples are given below. When a lock is

applied, individually for each contact, this is

called a primary lock. An extra general lock for

several contacts in a connector is a secondary

lock.

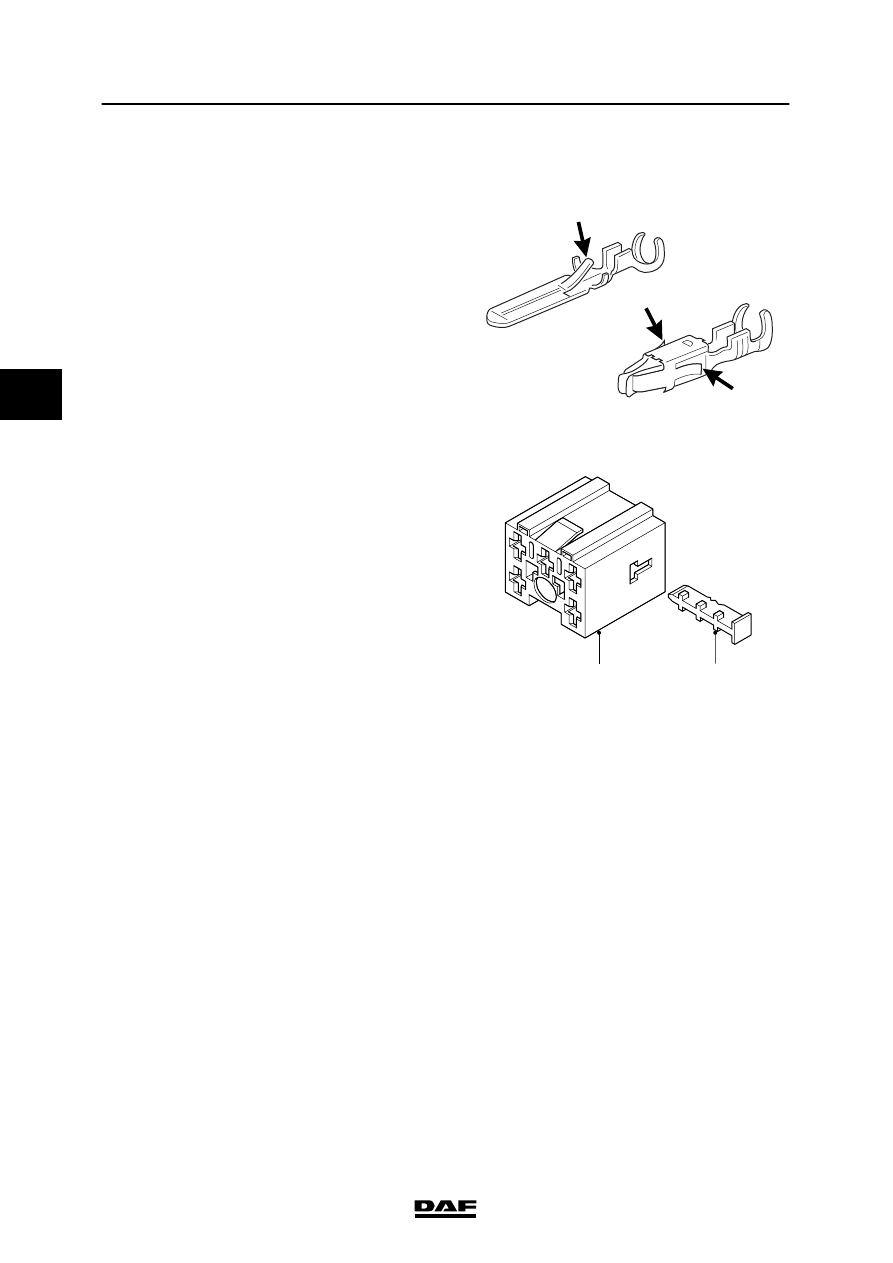

Primary contact lock

To keep an individual contact in the connector in

place, a contact is often furnished with one or

more locking bolts. This is a primary lock. These

locking bolts should never be damaged, with a

view to pressing and ejecting the contacts.

E501481

Secondary contact lock

This type of lock is normally used on 2 and

3-row connectors.

For connectors (1) with a locking lip (2) first

remove the lip before removing the contacts.

This is a secondary lock. The locking lip is on

the side of the connector and can usually be

recognised from a colour that is different from

the colour of the connector.

The lip is removed entirely. Now the contacts

can be removed using the proper ejector tool by

unlocking the primary lock.

Examples:

-

Cab connectors

-

Electronic unit connectors

E501483

1

2

3
