DAF CF65, CF75, CF85 Series . Manual - part 458

©

 200324

5-1

Cleaning

PE ENGINE INLET/EXHAUST SYSTEM

CF65/75/85 series

4

6

5. CLEANING

5.1 CLEANING THE EXTERIOR OF RADIATOR/AIR COOLER

}

Inhalation of dust may have serious

consequences for your health. Take

the necessary precautions, such as

wearing goggles and a face mask.

Cleaning wire mesh
1.

Remove the lower grille.

2.

Remove the wire mesh.

3.

Clean the wire mesh.

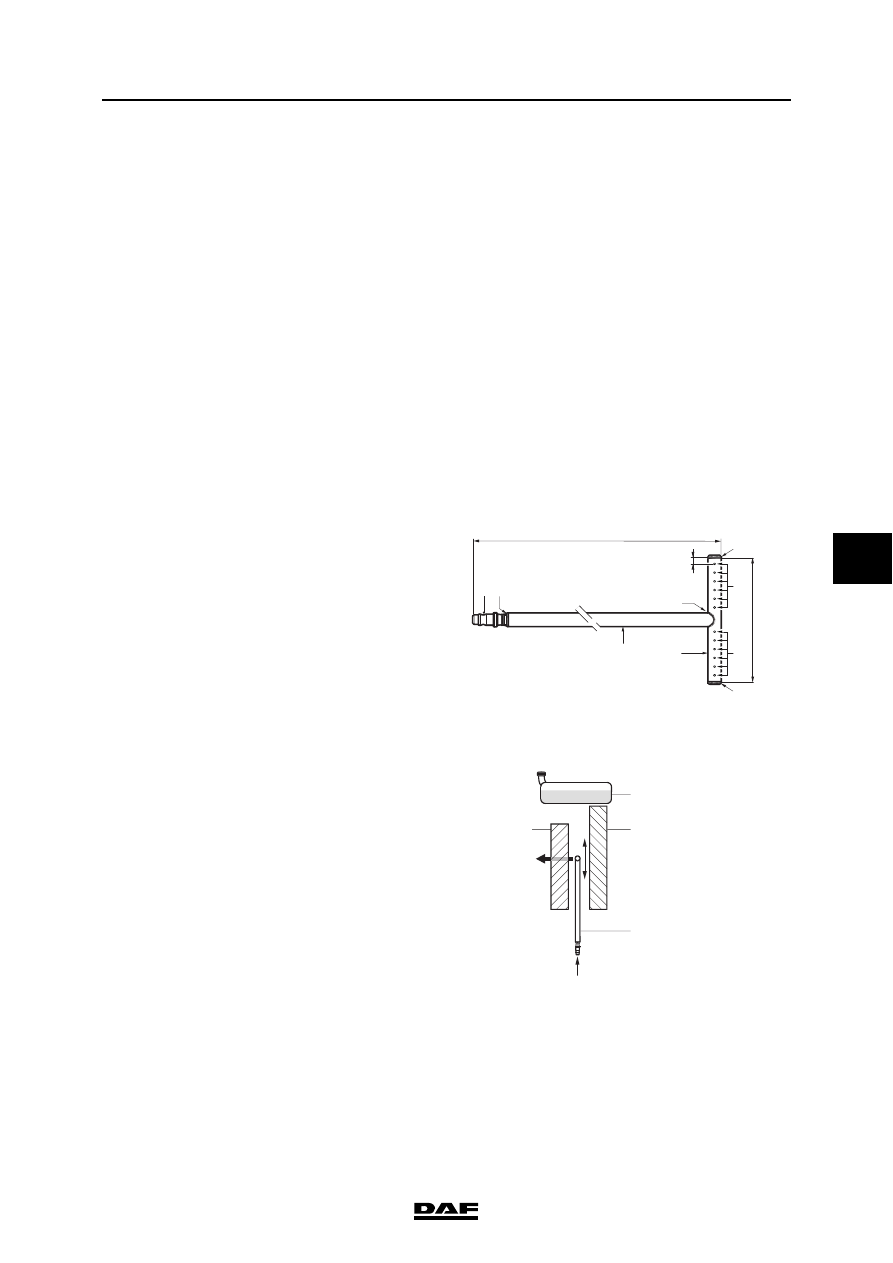

Cleaning, radiator/air cooler
With the aid of a simple tool, the radiator and the

air cooler can be blow-cleaned.

This tool can be made in your own workshop. It

cannot be ordered from DAF.

Key to drawing:

1.

Solder up

2.

Solder

3.

Quick-release coupling for air hose

4.

Steel pipe, ø 10 mm

5.

6 x ø 1.5 mm between holes, with a centre-

to-centre distance between the holes of 7

mm, drilled on one side.

Note:

Make sure that the air cooler and radiator

element are not damaged when positioning the

radiator cleaner.

1.

From below, insert the radiator cleaner (4)

between the air cooler (1) and radiator (2),

with the air holes facing the air cooler (1).

2.

Apply air pressure to the radiator cleaner (4)

and continue blow-cleaning the air cooler (1)

until no more dirt comes out.

100mm

5mm

2

1150mm

2

4

3

5

5

4

1

1

M2108

1

2

3

4

M2109

P

PE ENGINE INLET/EXHAUST SYSTEM

5-2

©

 200324

Cleaning

6

CF65/75/85 series

4

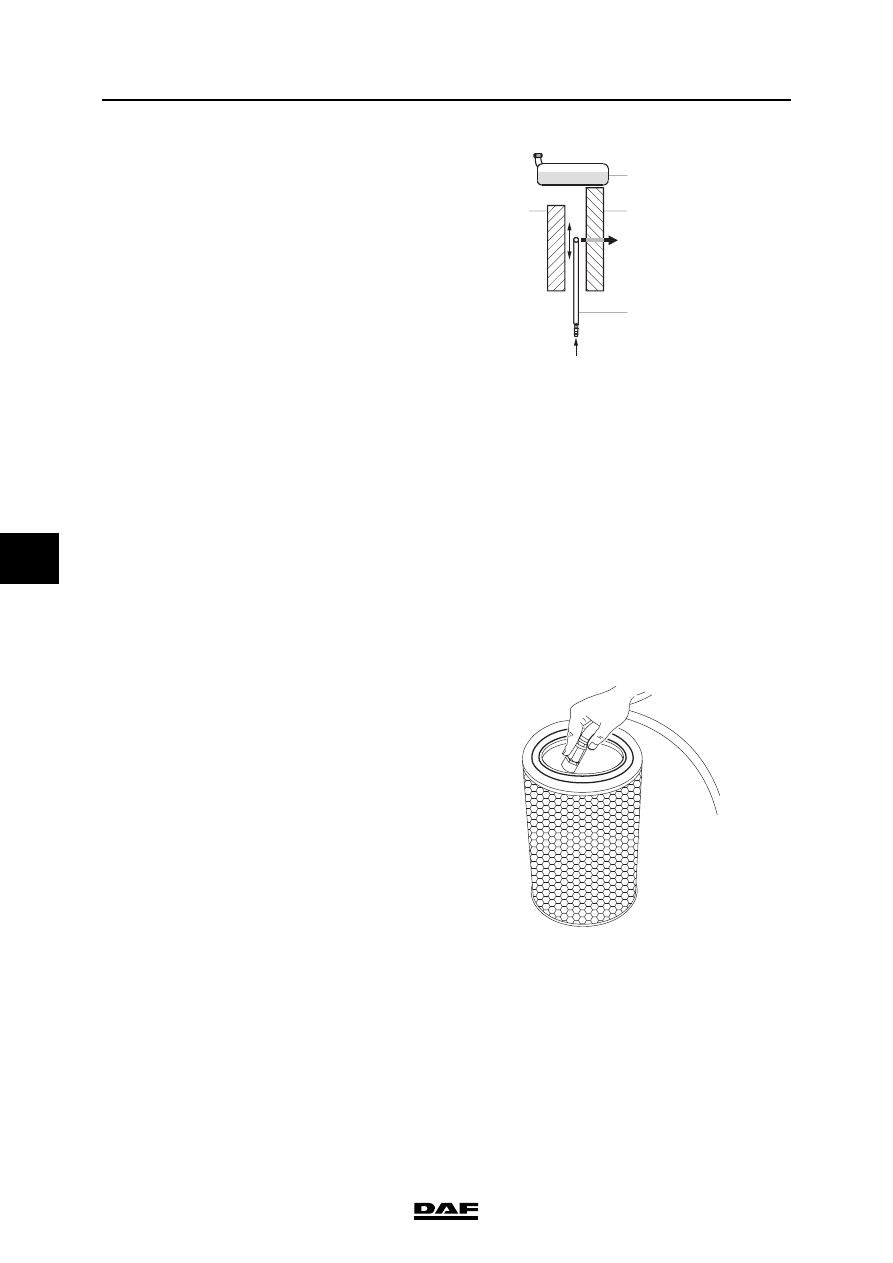

3.

Turn the radiator cleaner over, turning the

holes towards the radiator (2), and blow-

clean the radiator (2).

4.

Fit the wire mesh.

5.

Install the lower grille.

5.2 CLEANING, AIR FILTER ELEMENT

}

Inhalation of dust may have serious

consequences for your health.

Use mouth and eye protection.

1.

Remove the air filter element. See "Removal

and installation".

2.

Check the air filter element for damage. If the

air filter element or its sealing rings are

damaged, the air filter element must be

replaced.

3.

Knock out the air filter element.

4.

Blow-clean the air filter element by blowing

pressurised air through from the inside,

using a maximum pressure of approx. 1.5

bar.

5.

Fit the air filter element. See "Removal and

installation".

1

2

3

4

M2110

P

M2009

©

 200324

1

Contents

ENGINE BRAKE, PE ENGINE

CF65/75/85 series

4

7

7 Engine brake, PE Engine

CONTENTS

Page

Date

1.

SAFETY INSTRUCTIONS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 . . . . . 200324
1.1

Safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 . . . . . 200324

2.

GENERAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1 . . . . . 200324
2.1

Location of exhaust brake components . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1 . . . . . 200324

2.2

System description, exhaust brake . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2 . . . . . 200324

3.

INSPECTION AND ADJUSTMENT. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1 . . . . . 200324
3.1

Inspection and adjustment, exhaust brake  . . . . . . . . . . . . . . . . . . . . . . . . 3-1 . . . . . 200324

4.

REMOVAL AND INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1 . . . . . 200324
4.1

Removal and installation of exhaust brake . . . . . . . . . . . . . . . . . . . . . . . . 4-1 . . . . . 200324

ENGINE BRAKE, PE ENGINE

2

©

 200324

Contents

7

CF65/75/85 series

4
