6-1

Cleaning

PE ENGINE FUEL SYSTEM

CF65/75/85 series

4

5

6. CLEANING

6.1 CLEANING, INJECTOR

}

The injector body (nozzle) must

never be cleaned with copper or

steel wire brush. When cleaning the

exterior of the injector nozzle, do not

pass the brush over the injector

nozzles. If this happens, the nozzle

must be replaced.

Injector nozzles
The use of steel or copper brushes can cause

deformation of the injector nozzles with the result

that the fuel is not injected in the corrrect way and

the amount of fuel injected is affected.

Such deformation cannot be detected by carrying

out the normal injector test.

}

The injector nozzles must not be

cleaned (with a needle).

Nozzle
Before cleaning the nozzle, cover the injector

nozzles and only clean the nozzle with the brass

hand brush in the injector cleaning set

(DAF no. 1329371).

M2 00 040

i 400413

PE ENGINE FUEL SYSTEM

6-2

©

 200324

Cleaning

5

CF65/75/85 series

4

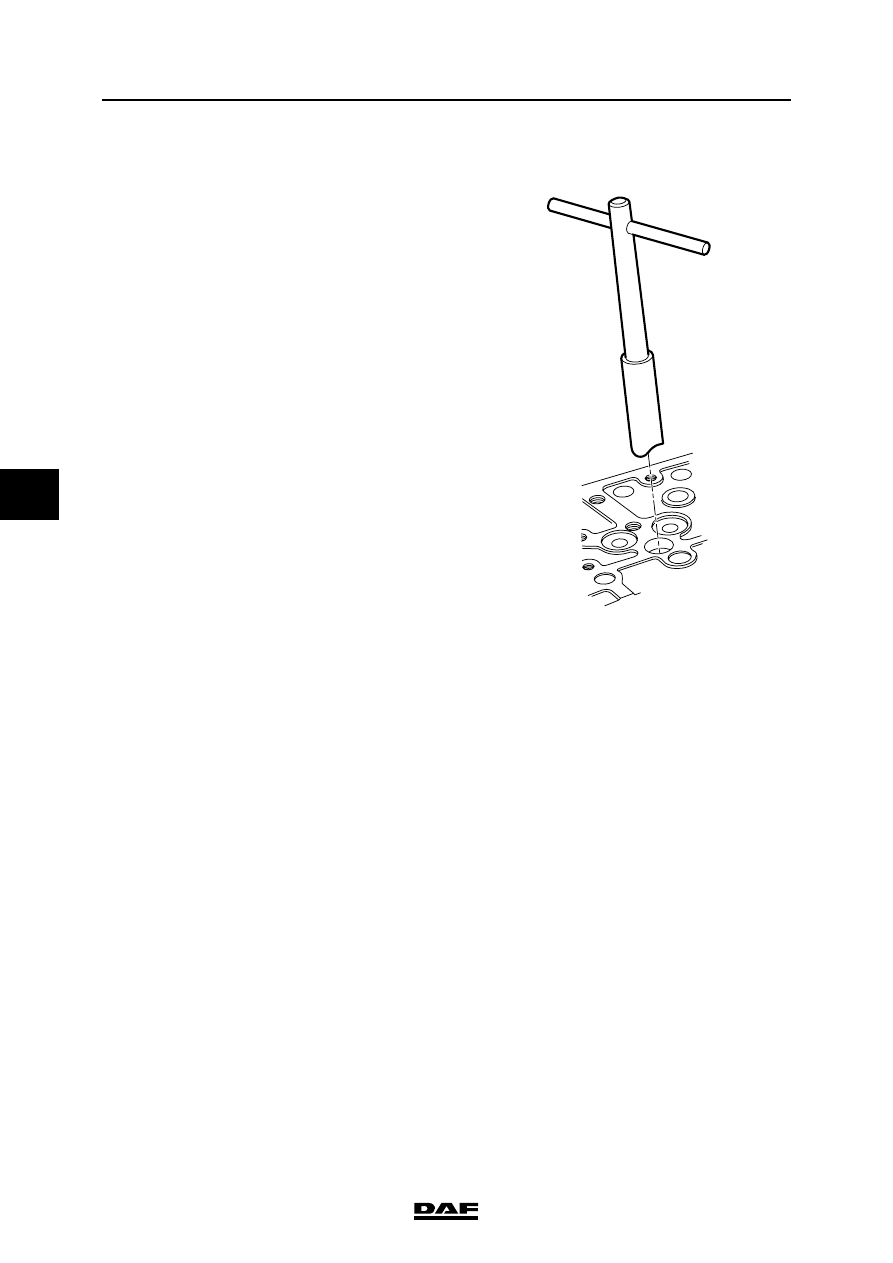

6.2 CLEANING, INJECTOR SLEEVE

1.

Remove the injector. See "Removal and

installation".

2.

Remove any copper washer left behind

using the special tool (DAF no. 1240074).

3.

Clean the injector sleeve using the special

tool (DAF no. 1240074).

4.

Clean the injector sleeve with compressed

air.

5.

Fit the injector. See "Removal and

installation".

I400001

©

 200324

1

Contents

PE ENGINE INLET/EXHAUST SYSTEM

CF65/75/85 series

4

6

6 PE Engine inlet/exhaust system

CONTENTS

Page

Date

1.

SAFETY INSTRUCTIONS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 . . . . . 200324
1.1

Safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 . . . . . 200324

2.

GENERAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1 . . . . . 200324
2.1

Location of components  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1 . . . . . 200324

2.2

System description, turbocharger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3 . . . . . 200324

3.

INSPECTION AND ADJUSTMENT. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1 . . . . . 200324
3.1

Inspecting and adjusting turbocharger wastegate . . . . . . . . . . . . . . . . . . . 3-1 . . . . . 200324

3.2

Checking exhaust gas back pressure . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2 . . . . . 200324

3.3

Inspection and pressure testing, air inlet system. . . . . . . . . . . . . . . . . . . . 3-3 . . . . . 200324

3.4

Checking inlet underpressure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4 . . . . . 200324

3.5

Checking the glow plug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4 . . . . . 200324

4.

REMOVAL AND INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1 . . . . . 200324
4.1

Removal and installation, turbocharger . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1 . . . . . 200324

4.2

Removal and installation of air cooler . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3 . . . . . 200324

4.3

Removal and installation, air filter element . . . . . . . . . . . . . . . . . . . . . . . . 4-6 . . . . . 200324

5.

CLEANING  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1 . . . . . 200324
5.1

Cleaning the exterior of radiator/air cooler  . . . . . . . . . . . . . . . . . . . . . . . . 5-1 . . . . . 200324

5.2

Cleaning, air filter element. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2 . . . . . 200324
