DAF CF65, CF75, CF85 Series . Manual - part 234

©

 200324

3-5

Description of components

PE ENGINE COOLING SYSTEM

CF65/75/85 series

2

6

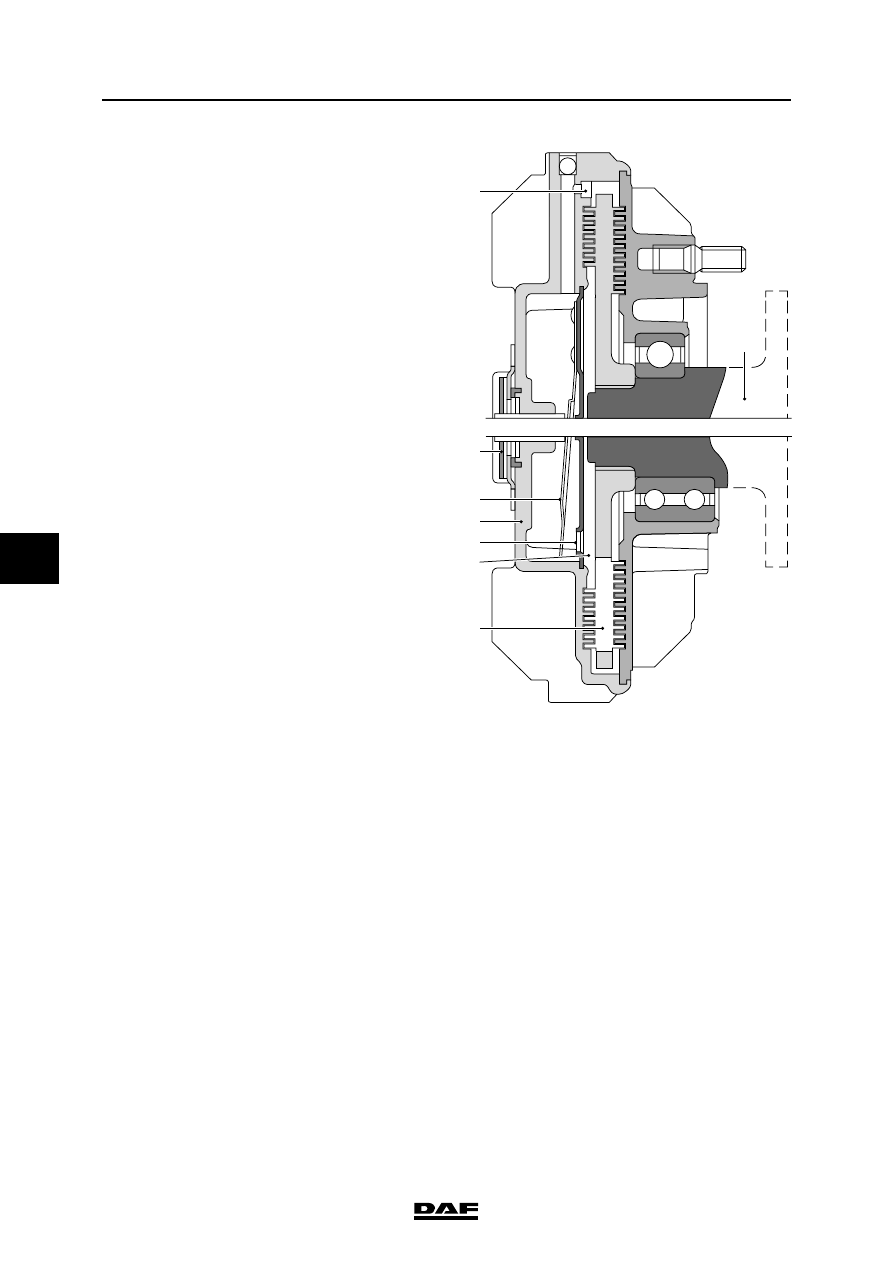

3.4 VISCOUS FAN CLUTCH

The fan is connected to the engine by means of a

viscous fan clutch. If, under certain

circumstances, the heat is not sufficiently

dissipated by the air flow passing through the

radiator, the fan will have to draw in extra cooling

air through the radiator. In a viscous fan clutch,

the drive torque is transmitted by a silicone fluid.

The fan clutch is divided into two chambers. In the

working area (1) is the rotor (2), which is

connected to the drive flange (7). The supply

chamber (3) rotates freely round the drive flange

(7) and is connected to the fan. There is silicone

fluid in the supply chamber (3). The opening (4) in

the supply chamber (3) is closed by a valve (5).

The valve (5) is operated by a bimetallic strip (6).

If the opening (4) in the supply chamber (3) is

closed by the valve (5), no silicone fluid can enter

the working area (1). The silicone fluid still

present in the working area (1) will flow back to

the supply chamber (3) through the bores (8). As

only very little fluid will be left in the working area

(1), there will be a great difference in rotating

speed (slip) between the drive flange (7) and the

supply chamber (3) with the fan.

When the air temperature increases, the

bimetallic strip (6) will bend and the valve (5) will

partially release the opening (4) in the supply

chamber (3). Through this opening, a limited

amount of silicone fluid can enter the working

area (1) and flow past the rotor (2). This will cause

friction, so that the difference in rotating speed

(slip) between the drive flange (7) and the supply

chamber (3) with the fan will decrease.

M201039

6

8

7

5

2

3

4
1

PE ENGINE COOLING SYSTEM

3-6

©

 200324

Description of components

6

CF65/75/85 series

2

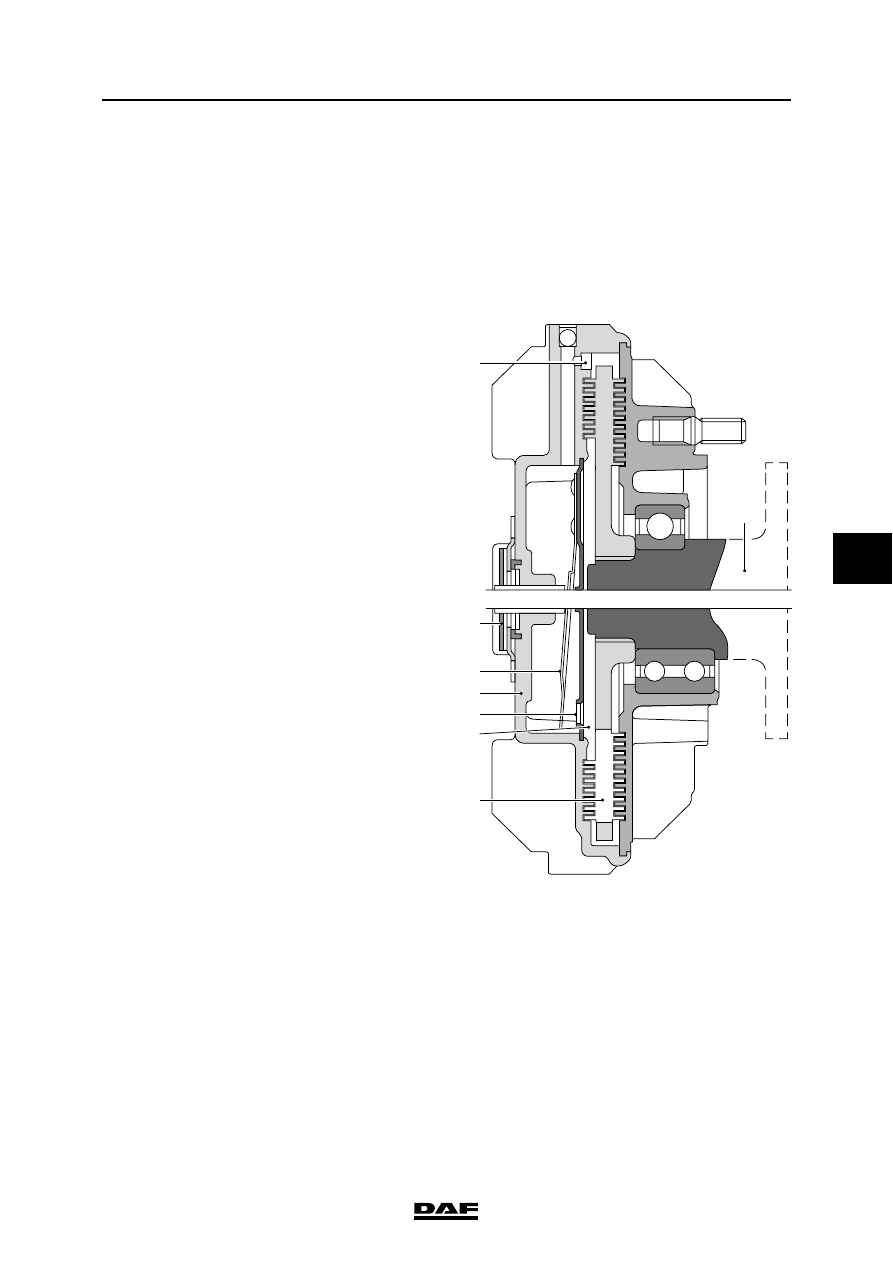

As the air temperature rises, the bimetallic strip

(6) will continue to bend and the opening (4) in the

supply chamber (3) will be fully released.

The further the opening (4) in the supply chamber

(3) is released, the more silicone fluid will flow into

the working area (1) and past the rotor (2). As a

result of the increase in friction, the difference in

rotating speed (slip) between the drive flange (7)

and the supply chamber (3) will further decrease.

M201039

6

8

7

5

2

3

4
1

©

 200324

4-1

Inspection and adjustment

PE ENGINE COOLING SYSTEM

CF65/75/85 series

2

6

4. INSPECTION AND ADJUSTMENT

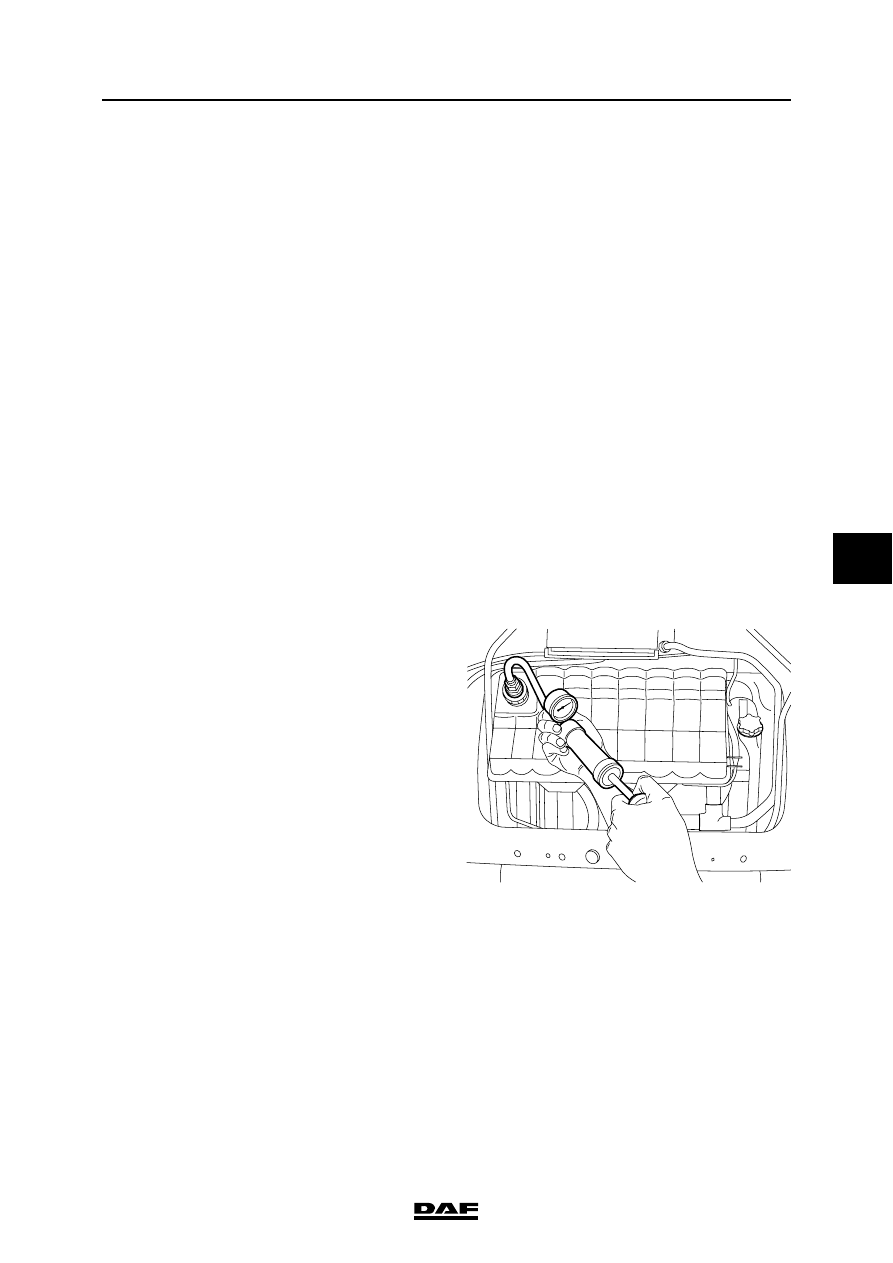

4.1 PRESSURE TESTING

}

When the coolant is hot, there is

overpressure in the cooling system.

Carefully remove the filler cap to

release the overpressure. Coolant is

a toxic fluid. Contact with the skin

should therefore be avoided. To

avoid damaging the cylinder block;

do not top up a warm engine with

cold coolant.

If this is done when the engine is

warm, any cracks can be spotted

more quickly.

The cooling system can be checked

for leaks with a pressure-test pump.

1.

Open the grille.

2.

Remove the filler cap.

3.

Fill the cooling system to the correct level.

4.

Raise the engine temperature. This need not

be the operating temperature.

5.

Fit a pressure-test pump. Pressure-test the

system at the specified pressure. See

"Technical data".

6.

Check for leakage.

M201192

PE ENGINE COOLING SYSTEM

4-2

©

 200324

Inspection and adjustment

6

CF65/75/85 series

2

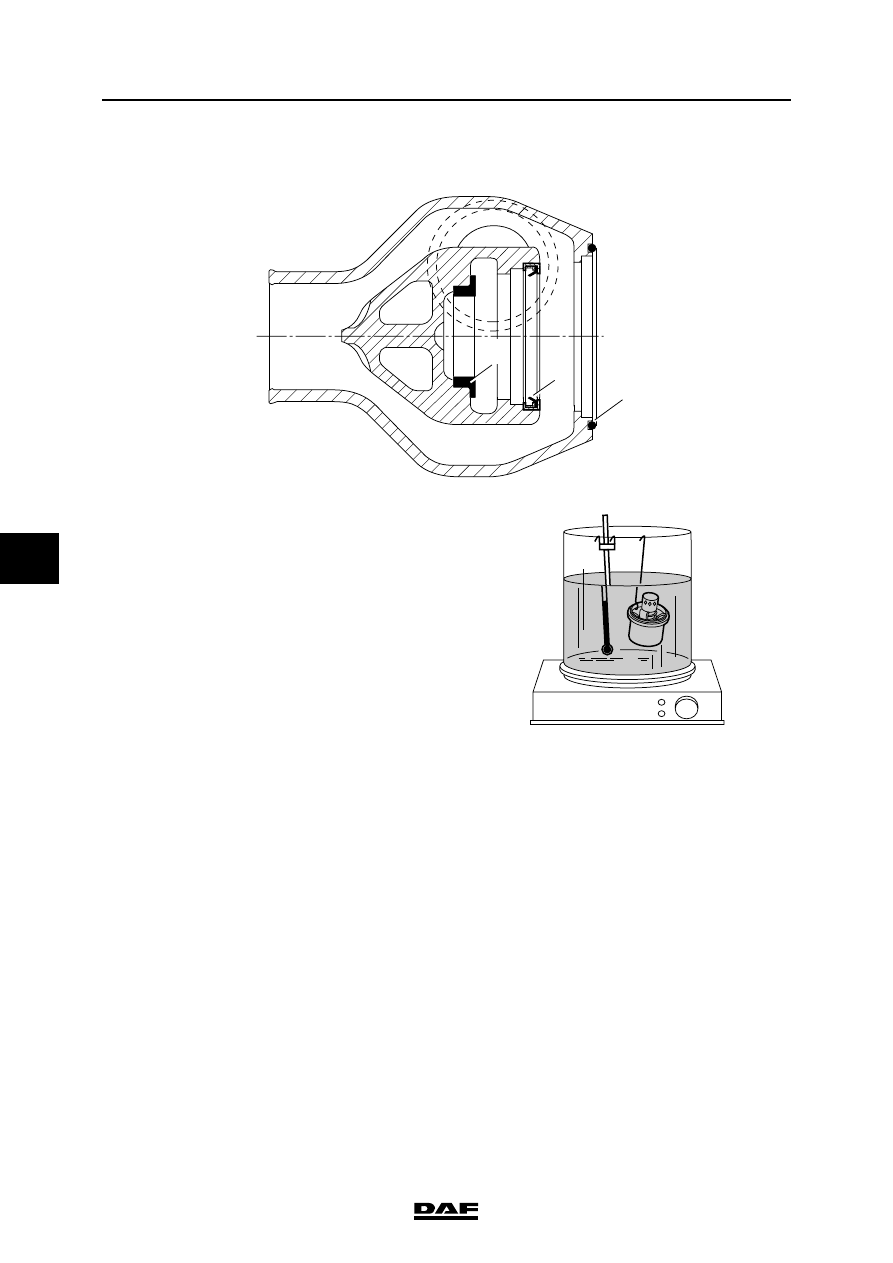

4.2 INSPECTION, THERMOSTAT

1.

Remove the thermostat. See "Removal and

installation".

2.

Inspect the sealing surfaces (A) of the

thermostat housing for damage.

3.

Inspect the oil seal (B) for damage.

4.

Inspect the thermostat seat (C) for damage.

5.

Check whether the thermostat is fully closed.

6.

Place the thermostat in a container filled with

clean water.

7.

Place a thermometer in the container and

heat the water. Check at which temperature

the thermostat opens and whether it opens

fully. See "Technical data".

M200742

A

B

C

M200513
