SMEEROLIESYSTEEM

2

©

 200526

Inhoud

XF105 Serie

©

 200526

1-1

Systeembeschrijving

SMEEROLIESYSTEEM

XF105 Serie

1

1. SYSTEEMBESCHRIJVING

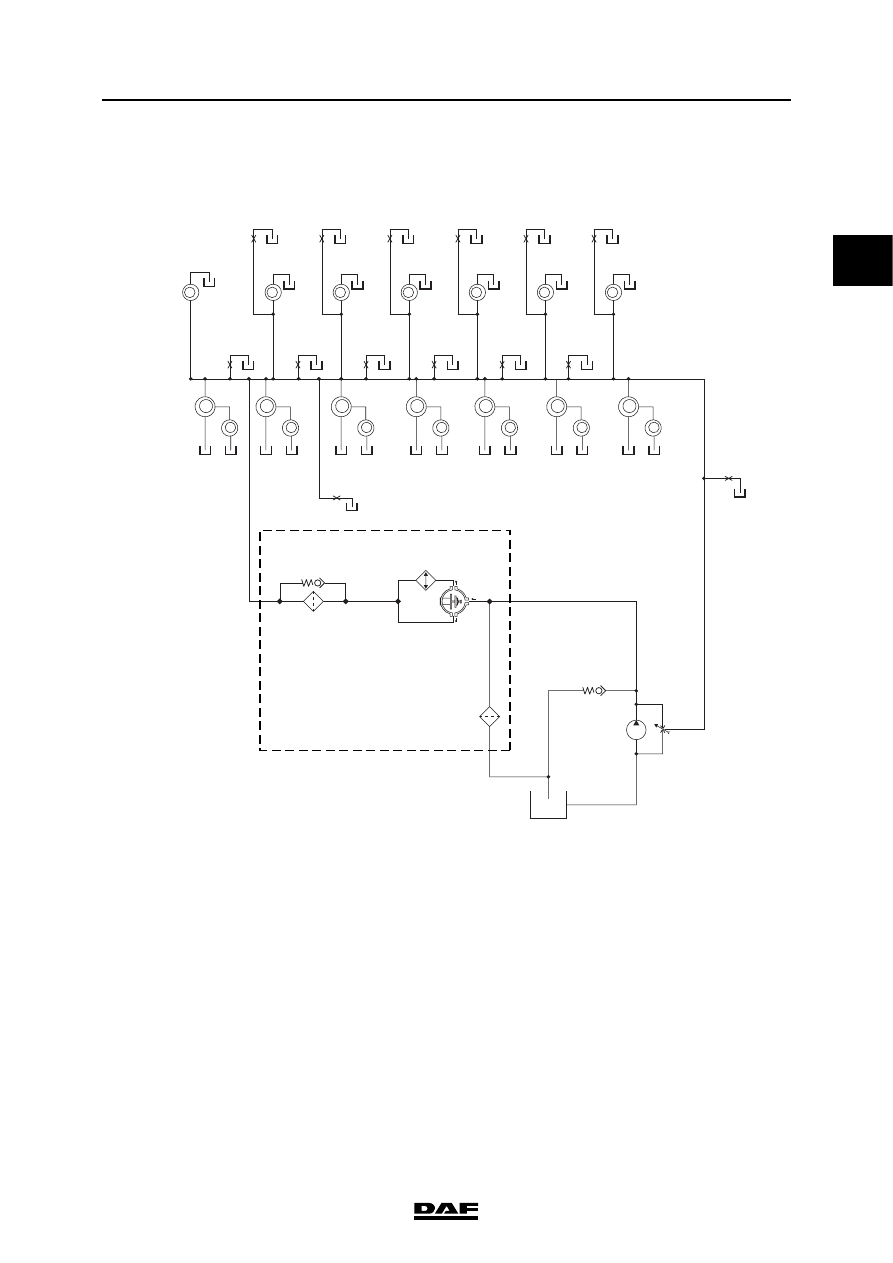

1.1 SMEEROLIESYSTEEMCIRCUIT

De oliepomp wordt rechtstreeks vanaf de krukas

aangedreven. De oliepomp (1) zuigt de smeerolie

uit de oliepan (2) en pompt de smeerolie naar de

oliemodule (A). De smeerolie gaat via de

thermostaat (3) rechtstreeks of via de olie-

koeler (6) naar het oliefilter (7). Vanaf hier gaat

de smeerolie naar het hoofdsmeeroliekanaal (9)

in het cilinderblok. Vanuit het

hoofdsmeeroliekanaal wordt de smeerolie verder

verdeeld over de diverse te smeren

componenten.

Parallel aan het smeeroliesysteem kan een

centrifugaalfilter (5) zijn opgenomen.

Valve train

(16)

Cam bearings

(15)

Big End bearings

(11)

Main bearings

(10)

Oil nozzles

(14)

Turbo

(12)

Oil cooler

(6)

Filter bypass

valve

(8)

Centrifugal

filter

(5)

Main filter

(7)

Thermostat

(3)

Pressure

relief valve

(4)

Oil pressure
regulating

valve

(18)

Oil feedback

line

(17)

 Aircompressor

(13)

Main oil duct

(9)

Pump

(1)

Oil sump

(2)

1

2

3

4

5

6

M201406

1

SMEEROLIESYSTEEM

1-2

©

 200526

Systeembeschrijving

XF105 Serie

Na de pomp bevindt zich in het smeersysteem

een drukbegrenzingsventiel (4). Wanneer de

door het drukbegrenzingsventiel ingestelde druk

is bereikt, opent dit ventiel zich en zal de

overtollige smeerolie naar de oliepan worden

afgevoerd.

De smeerolie wordt in het oliefilter (7) gereinigd.

Vanuit het hoofdsmeeroliekanaal (9) wordt

smeerolie toegevoerd naar de krukashoofdlagers

(10) en via een smeeroliekanaal in de krukas

naar de drijfstanglagers (11).

Vanuit het hoofdsmeeroliekanaal wordt

smeerolie naar de nokkenaslagers (15) geleid.

Vanuit de nokkenaslagers gaat een

smeeroliekanaal via de cilinderkoppen naar de

tuimelaarstoel (16).

Vanaf het hoofdsmeeroliekanaal gaat de

smeerolie naar de doorboorde naaf van het

compressortandwiel (11). Vanuit de doorboorde

naaf komt de smeerolie op het

compressortandwiel. Vanaf het

compressortandwiel worden de overige

tandwielen voorzien van smeerolie.

De zuigers en de bovenste drijfstanglagers

worden gesmeerd door middel van olie-

spuiters (14) vanaf het hoofdsmeeroliekanaal (9).

De smeerolie heeft naast een smerende vooral

een koelende functie.

Aan de bovenzijde van de drijfstang is een boring

aangebracht, waardoor de smeerolie, die door de

smeeroliesproeiers tegen de zuigerbodem wordt

gesproeid, het bovenste drijfstanglager kan

bereiken.

Via een smeeroliekanaal, afkomstig van het

hoofdsmeeroliekanaal, zijn de smeerolie-

leidingen naar de turbocompressor (12)

aangesloten.

De smeerolie-afvoerleiding vanaf de

turbocompressor is aangesloten op een kanaal in

het cilinderblok, vanwaar de smeerolie

terugstroomt in de oliepan.

©

 200526

2-1

Beschrijving componenten

SMEEROLIESYSTEEM

XF105 Serie

1

2. BESCHRIJVING COMPONENTEN

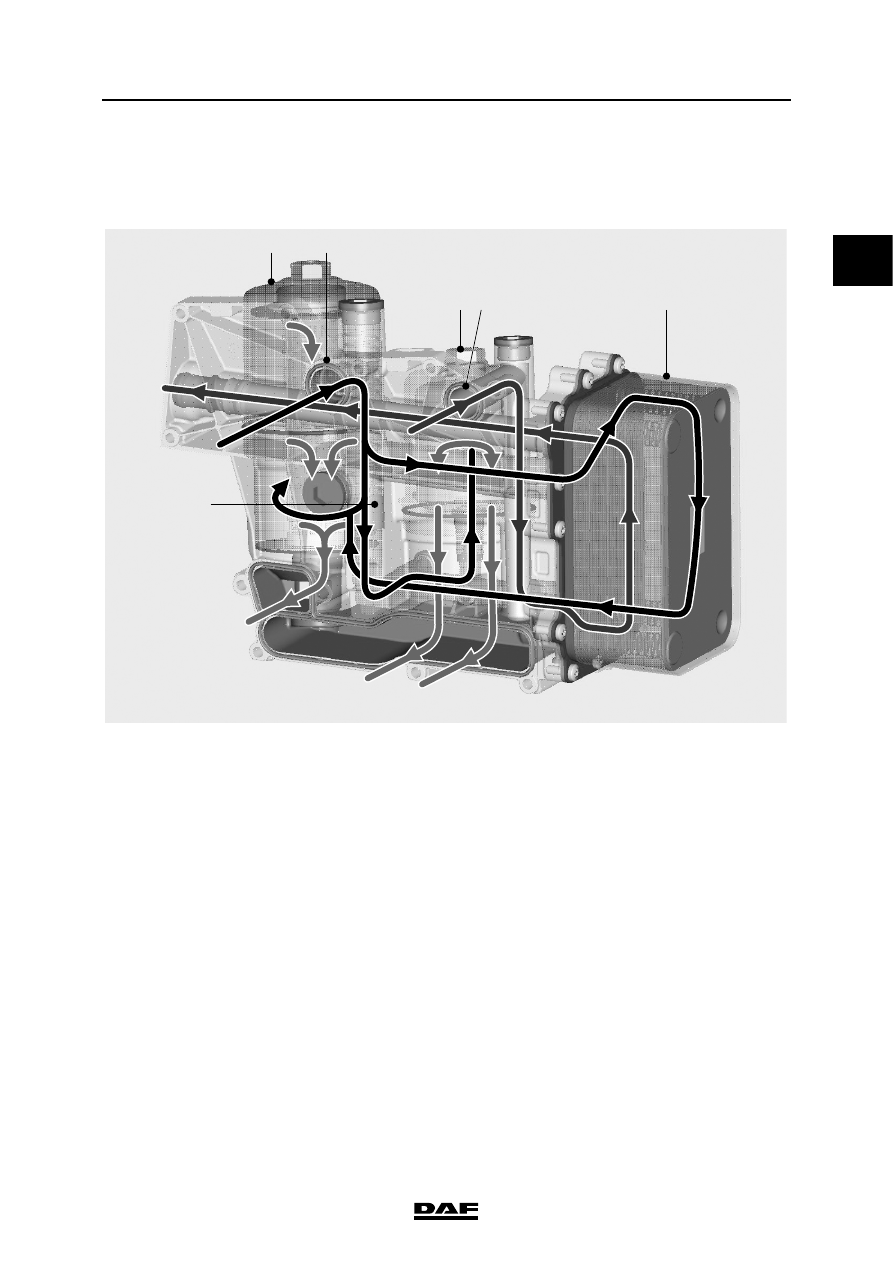

2.1 OLIEMODULE

M201442

C

I

F

B

E

G

D

H

A
