Beschrijving componenten
DYNAMO
XF105 Serie
1. BESCHRIJVING COMPONENTEN

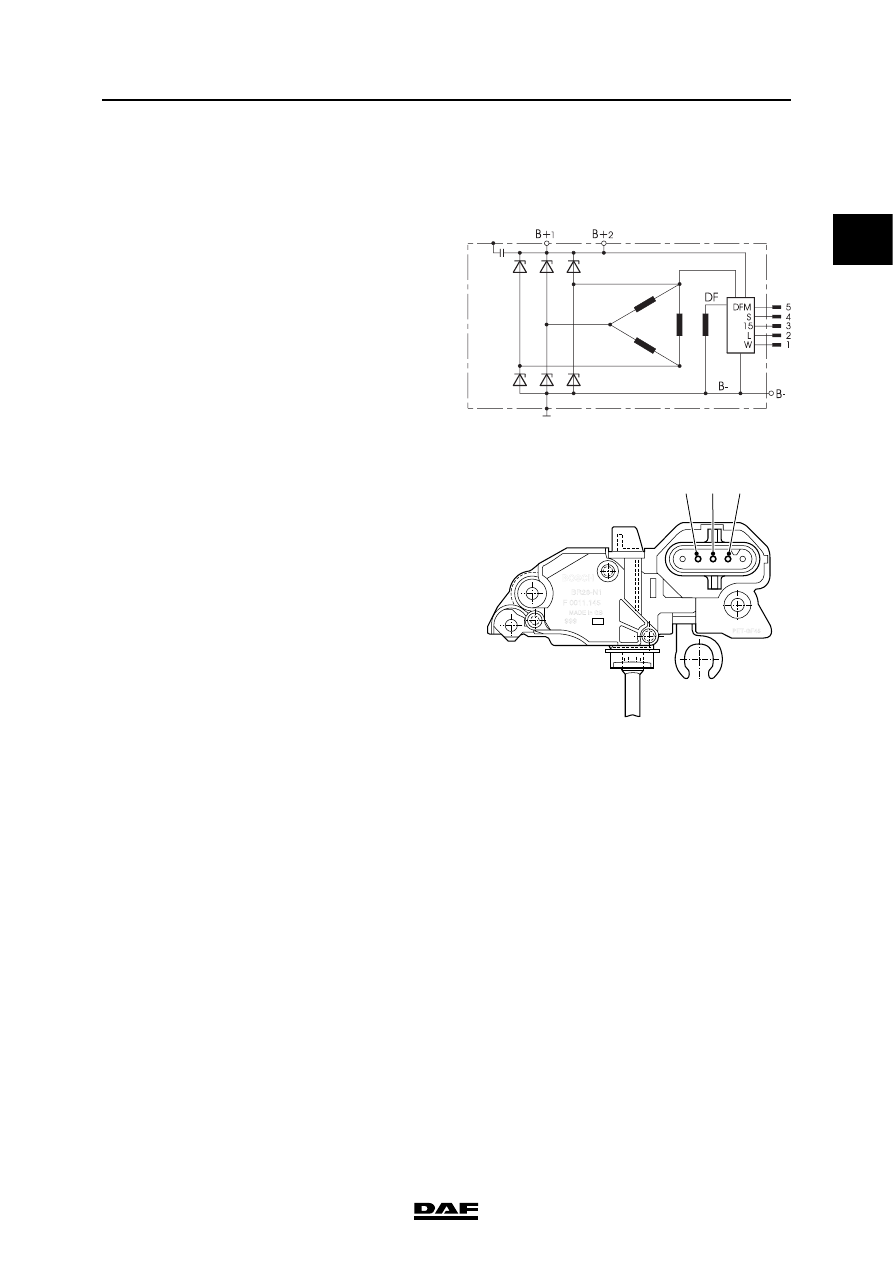

1.1 DYNAMO
De dynamo is een lichtgewicht dynamo en heeft
twee interne koelventilatoren. De elektronische
regelaar regelt ook de voorbekrachtiging van de
dynamo. De functie van de "conventionele"
velddiodes is vervangen door de
spanningsregelaar. De dynamo levert een grote
stroom in het lagere toerentalgebied. Er zijn twee
B+ aansluitingen beschikbaar die intern met
elkaar verbonden zijn. B+2 is aangesloten op de
accu’s. Aansluiting B+1 is standaard niet in
gebruik. De B- (massa-aansluiting) is verbonden
met de behuizing van de dynamo en via de
bevestiging van de dynamo met het motorblok.
Aansluiting 15
Via aansluiting 15, pin 3, wordt de dynamo
voorzien van spanning na contact via het
contactrelais (G426). De regelaar gebruikt deze
spanning om de voorbekrachtiging te activeren
(zelfbekrachtiging). Als deze aansluiting wordt
onderbroken, zal de dynamo geen vermogen
leveren totdat de dynamo een toerental heeft van
circa 5000 omw/min. Dit komt overeen met
ongeveer 1500 omw/min van de motor. Als dit
toerental bereikt is, zal de dynamo zichzelf
bekrachtigen.
Sense-aansluiting
De Sense-aansluiting, pin 4, kan gebruikt worden
om spanningsverliezen in B+ te compenseren.
Tussen dynamo en accu heersen spannings-
verschillen. Door deze spanningsvariaties te
controleren, kan de afgeregelde spanning
verbeterd worden. De Sense-aansluiting is via
een minizekering verbonden met klem 30 in de
zekeringbox op het motorblok.
E501373
E501129
L
15
S
