DAF XF105. Manual - part 67

25

©

1-1

Storingstabel airconditioning

AIRCONDITIONING

XF105 Serie

1. STORINGSTABEL AIRCONDITIONING

1.1 STORINGSTABEL

SYMPTOOM: HET AIRCONDITIONINGSYSTEEM FUNCTIONEERT NIET GOED

Mogelijke oorzaak

Maatregel

Onvoldoende koelmiddel in het systeem

Controleer leidingtemperatuur

Controleer drukken aan lage- en hogedrukzijde

Te veel koelmiddel in het systeem

Controleer drukken aan lage- en hogedrukzijde

Onvoldoende koeling condensor, veroorzaakt door

ernstig vervuilde lamellen

Controleer drukken aan lage- en hogedrukzijde

Controleer condensor op vervuiling

Lucht in het systeem door onvoldoende

vacuümvorming tijdens het vullen van het systeem

Controleer drukken aan lage- en hogedrukzijde

Vocht in het systeem door een oververzadigde

toestand van de droger, waardoor vocht in de

vernauwing van het expansieventiel bevriest

Controleer drukken aan lage- en hogedrukzijde

Koelmiddel circuleert niet in het systeem. Dit wordt

veroorzaakt door een verstopt expansieventiel of

het niet bekrachtigen van de magneetkoppeling

van de compressor

Controleer leidingtemperatuur

Controleer drukken aan lage- en hogedrukzijde

Expansieventiel verstopt. Dit wordt veroorzaakt

door bevroren vocht of vuil in het expansieventiel

Controleer drukken aan lage- en hogedrukzijde

Te grote stroming van koelmiddel door het

expansieventiel

Controleer lagedrukleiding op rijp of dauw

Controleer drukken aan lage- en hogedrukzijde

Inwendige lekkage compressor

Controleer drukken aan lage- en hogedrukzijde

SYMPTOOM: COMPRESSOR MAAKT LAWAAI (VLOEISTOFSLAG)

Mogelijke oorzaak

Maatregel

Te grote doorstroming van koelmiddel in het

expansieventiel

Controleer drukken aan lage- en hogedrukzijde

SYMPTOOM: COMPRESSOR BLIJFT CONSTANT OF TE LANG INGESCHAKELD

Mogelijke oorzaak

Maatregel

Defecte temperatuursensor

Controleer de lamellen van de verdamper op

ijsafzetting

SYMPTOOM: COMPRESSOR WORDT NIET INGESCHAKELD

Mogelijke oorzaak

Maatregel

Defecte temperatuursensor

Controleer leidingtemperatuur

Controleer drukken aan lage- en hogedrukzijde

25

AIRCONDITIONING

1-2

©

Storingstabel airconditioning

XF105 Serie

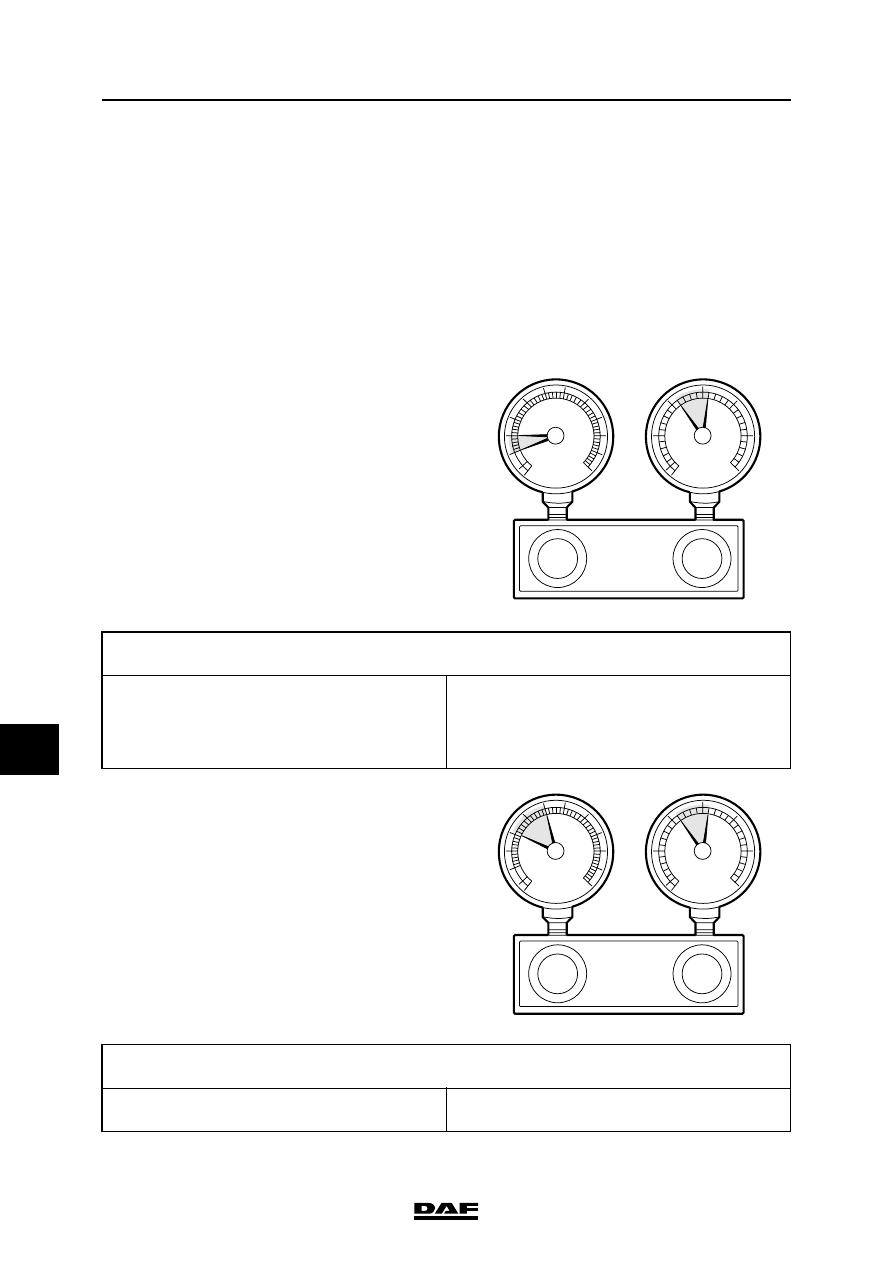

1.2 CONTROLETABEL SYSTEEMDRUKKEN

Opmerking:

De bij een meetresultaat weergegeven

afbeelding met drukmeters geeft de

voorgeschreven drukken van het desbetreffende

meetresultaat weer. De voorgeschreven waarde

van de lage druk is weergegeven in de linker

drukmeter en de voorgeschreven waarde van de

hoge druk is weergegeven in de rechter

drukmeter in de afbeelding. De voorgeschreven

drukken zijn in bar.

2

4

6

8

10

0

10

15

 20

25

30

0

5

K100802

MEETRESULTAAT: DRUK LAGEDRUKMANOMETER IS TE LAAG EN DRUK

HOGEDRUKMANOMETER IS NORMAAL

Mogelijke oorzaak:

-

temperatuursensor defect

-

expansieventiel defect wanneer de

lagedrukmanometer vacuüm aanwijst

-

bevroren expansieventiel door vocht in het

systeem

2

4

6

8

10

0

10

15

 20

25

30

0

5

K100803

MEETRESULTAAT: DRUK AAN LAGEDRUKZIJDE IS TE HOOG EN DRUK AAN

HOGEDRUKZIJDE IS NORMAAL

Mogelijke oorzaak:

-

te grote doorstroming van koelmiddel in het

expansieventiel

25

©

1-3

Storingstabel airconditioning

AIRCONDITIONING

XF105 Serie

2

4

6

8

10

0

10

15

 20

25

30

0

5

K100804

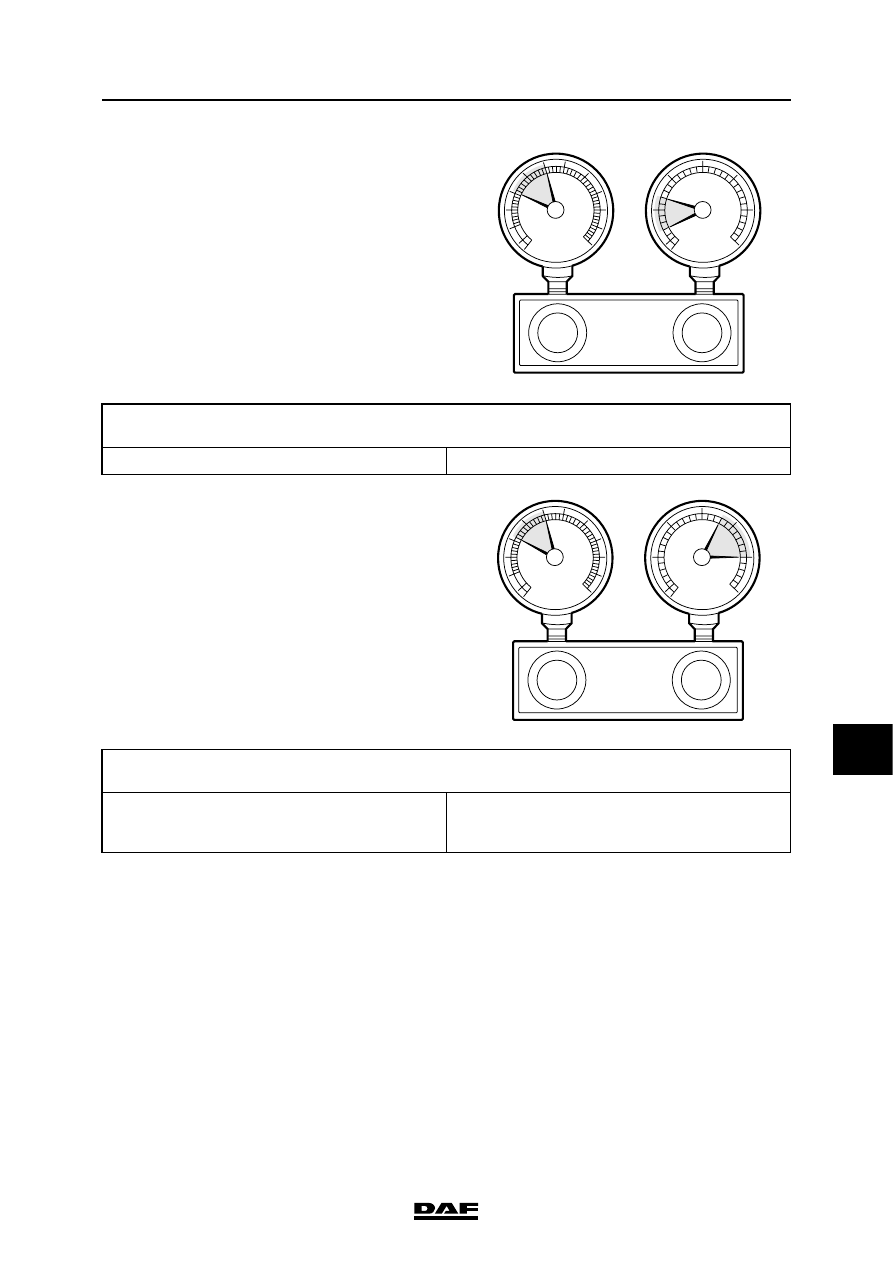

MEETRESULTAAT: DRUK AAN LAGEDRUKZIJDE IS TE HOOG EN DRUK AAN

HOGEDRUKZIJDE IS TE LAAG

Mogelijke oorzaak:

-

compressor defect (inwendig lek)

2

4

6

8

10

0

10

15

 20

25

30

0

5

K100805

MEETRESULTAAT: DRUK AAN LAGEDRUKZIJDE IS TE HOOG EN DRUK AAN

HOGEDRUKZIJDE IS TE HOOG

Mogelijke oorzaak:

-

lamellen van de condensor vervuild

-

te veel koelmiddel in het systeem

-

lucht in het systeem

25

AIRCONDITIONING

1-4

©

Storingstabel airconditioning

XF105 Serie

2

4

6

8

10

0

10

15

 20

25

30

0

5

K100806

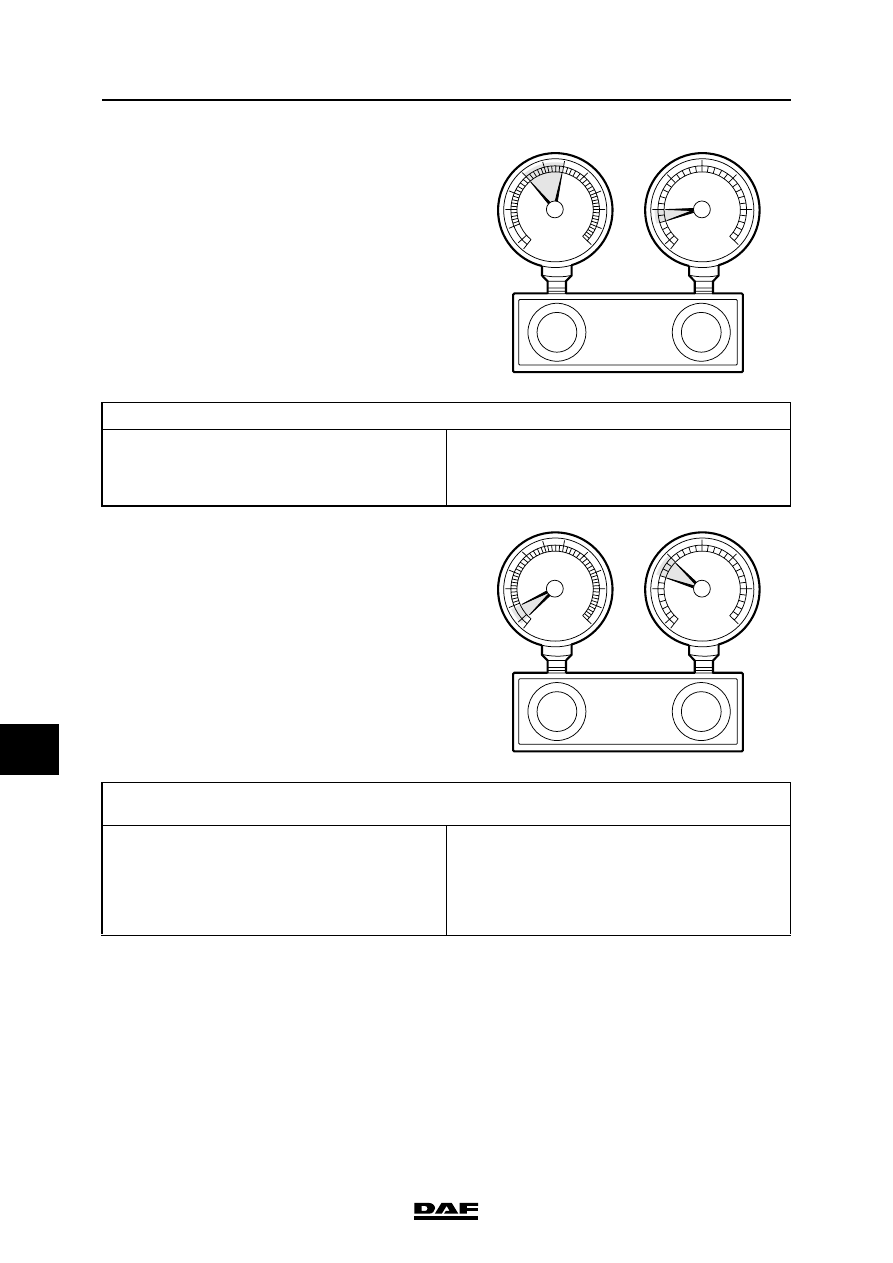

MEETRESULTAAT: DRUK AAN LAGE- EN HOGEDRUKZIJDE IS NAGENOEG GELIJK

Mogelijke oorzaak:

-

compressor defect, magneetkoppeling komt

niet in

-

hoge-/lagedrukschakelaar defect

-

temperatuursensor defect

2

4

6

8

10

0

10

15

 20

25

30

0

5

K100807

MEETRESULTAAT: DRUK AAN LAGEDRUKZIJDE IS LAAG (VACUÜM), DRUK AAN

HOGEDRUKZIJDE IS LAAG

Mogelijke oorzaak:

-

stroom van koelmiddel belemmerd door vocht

of vuil dat in het systeem bevriest of in de

vernauwing van het expansieventiel blijft

vastzitten

-

onvoldoende koelmiddel in het systeem

-

verstopte droger
