DAF 95XF. Manual - part 819

1

EXTERNAL CAB COMPONENTS

Removal and installation

4-6

Installing the drop glass
1.

Position the drop glass in the door.

2.

Fit the window pillar.

3.

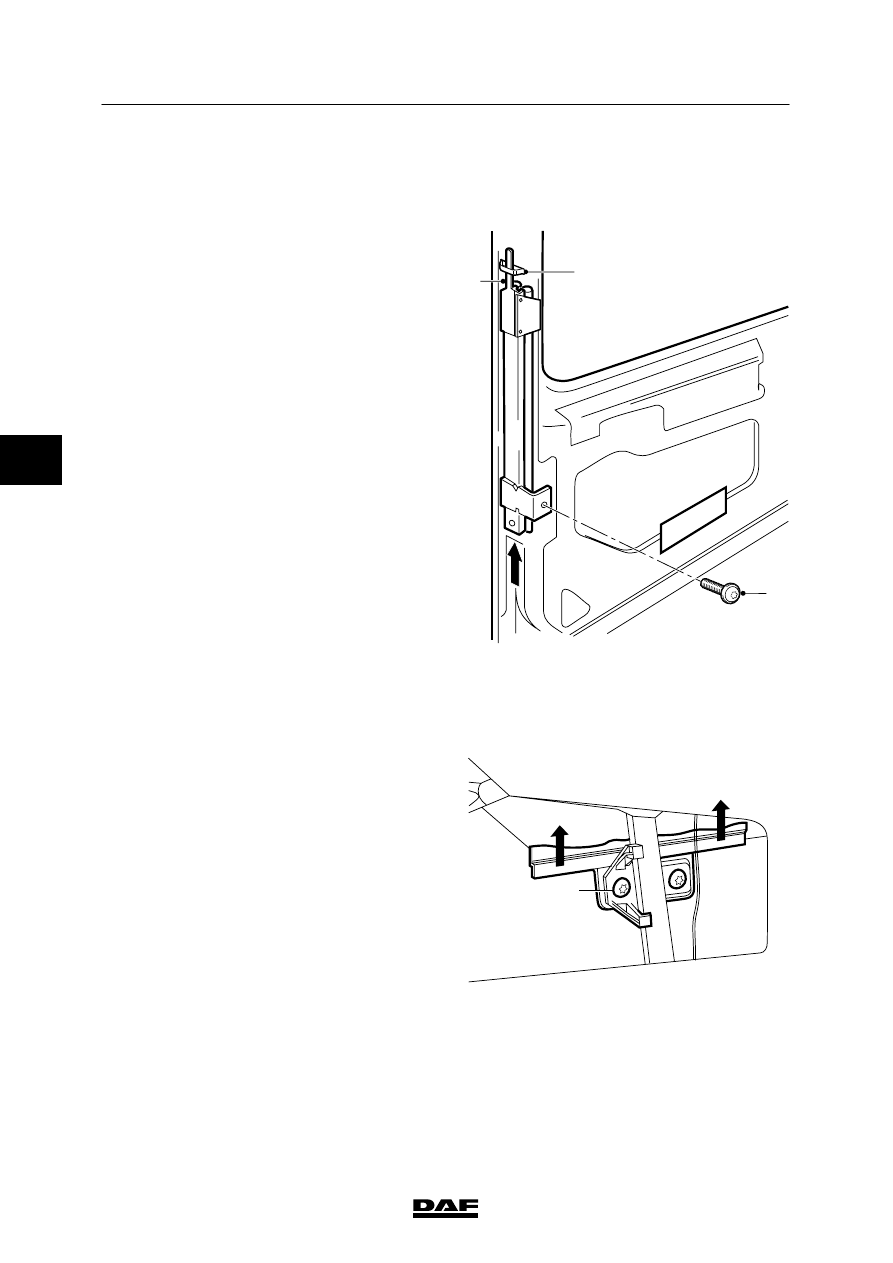

Fit the window guide by first fitting the
fastening lip (1) of the window guide in the
recess (2) in the door. Now fit the
attachment bolt (3), but do not tighten it yet.
Slide up the window guide as far as
possible and tighten the attachment bolt (3).

K1 01 504

2

1

3

4.

Fit the rubber seals and squeegee strips.
Make sure that the foil (against the inside of
the inner plate) is pressed against the inside
of the door by the lower squeegee strip. .

5.

Secure the drop glass to the window
mechanism, using the attachment bolts (1).

6.

Close the drop glass until nearly shut.
Check that the top edge of the window is
parallel to the window frame. If necessary,
loosen the attachment bolts (1) and adjust
the drop glass.

7.

Fit new foil on the inside of the door.

8.

Install the door panel.

1

K1 01 089

4

ᓻ 200345

1

Removal and installation

EXTERNAL CAB COMPONENTS

4-7

9.

Clean and degrease the window pillar and
the rubber in places where glue is to be
applied.

10. Apply the specified superfast adhesive to

the rubber, see ”Technical data”. Press the
rubber firmly to the window pillar.
Immediately remove the excess glue.
Caution: the specified superfast adhesive
dries within a few seconds.

11. Clean the glass (for example with DAF

window cleaning agent) and the parts of the
cab body which have become dirty during
installation of the window.

K1 01 511

4

ᓻ 200345

1

EXTERNAL CAB COMPONENTS

Removal and installation

4-8

4.5 REMOVAL AND INSTALLATION, FIXED DOOR WINDOW

Removing the fixed door window
1.

Remove the drop glass.

2.

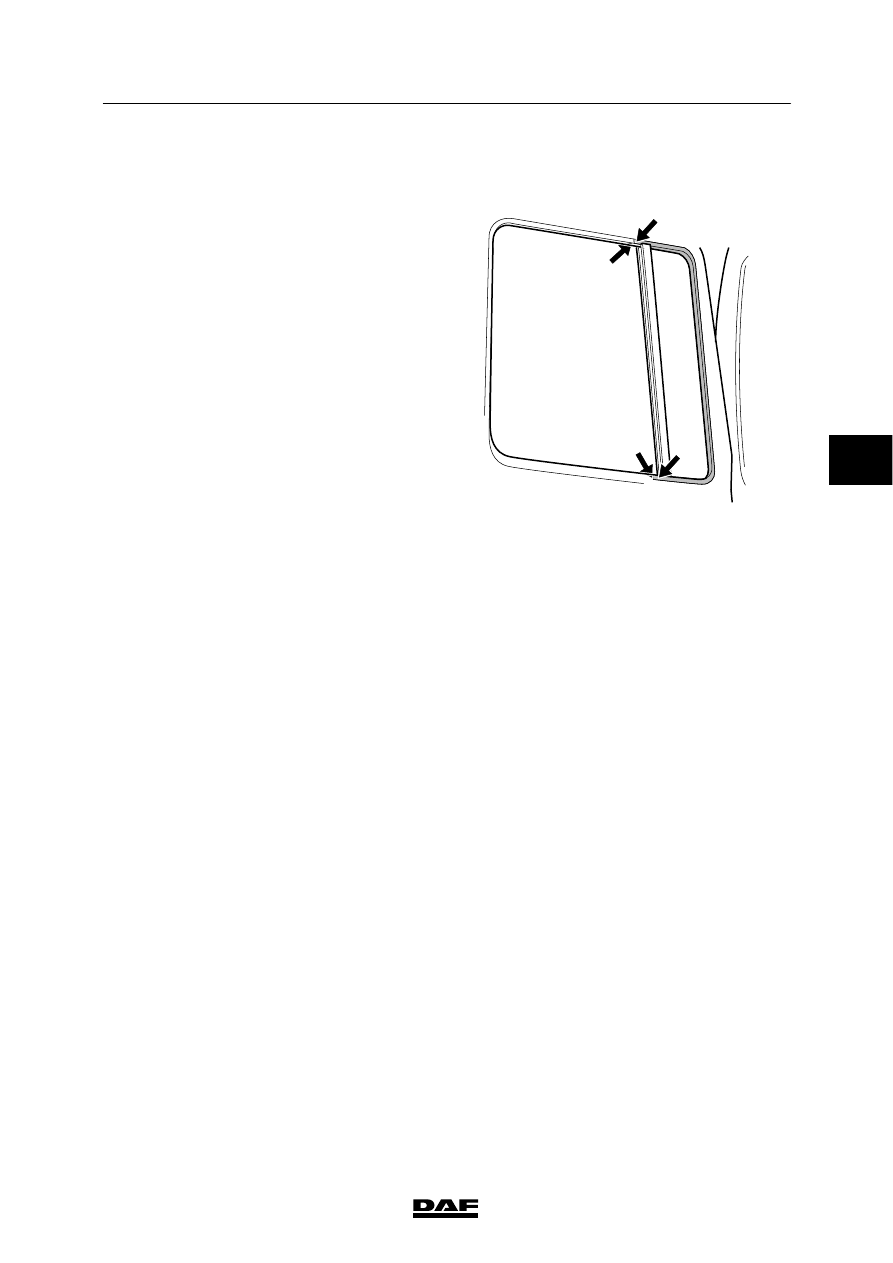

Remove the window pillar by pressing the
inner and outer door plates slightly apart in
the centre.

3.

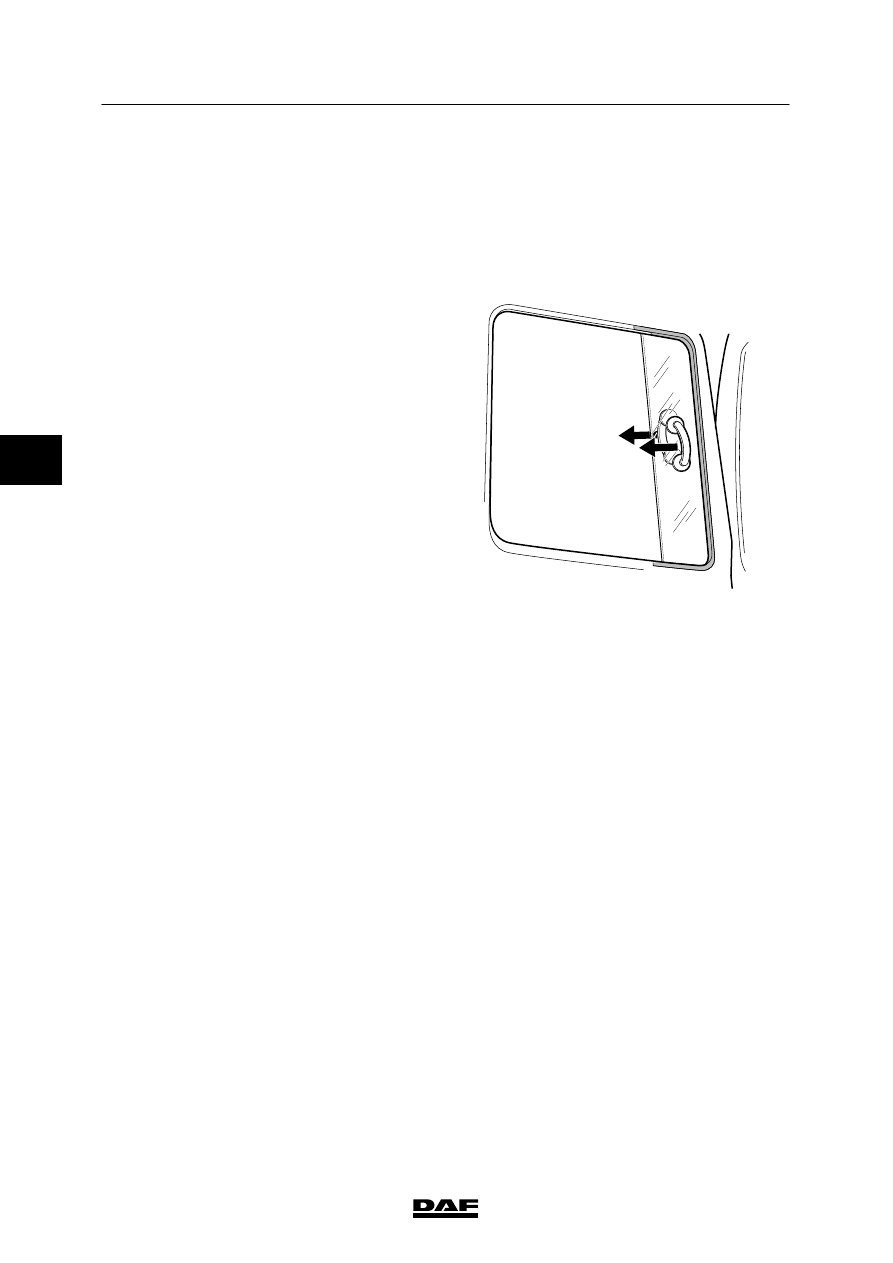

Remove the fixed door window by placing a
suction pad, special tool (DAF no. 0484800)
on the inside and outside and pulling the
window with rubber seal carefully out of the
frame (tilt, if necessary).

K1 01 527

Installing the fixed door window
1.

Make sure that the window frame is smooth
and flat (no major irregularities).

2.

Apply a lubricant to the outside of the
rubber seal.

3.

Install the window using two suction pads,
special tool (DAF no.-0484800) in the door
frame. Tap the window properly and check
that the weatherstrip properly fits into the
door along the entire circumference.

4.

Install the drop glass.

5.

Clean the two windows (for example with
DAF window cleaning agent) and the parts
of the cab body which have become dirty
during installation of the windows.

4

ᓻ 200345

1

Removal and installation

EXTERNAL CAB COMPONENTS

4-9

4.6 REMOVAL AND INSTALLATION, DOOR

Removing the door
1.

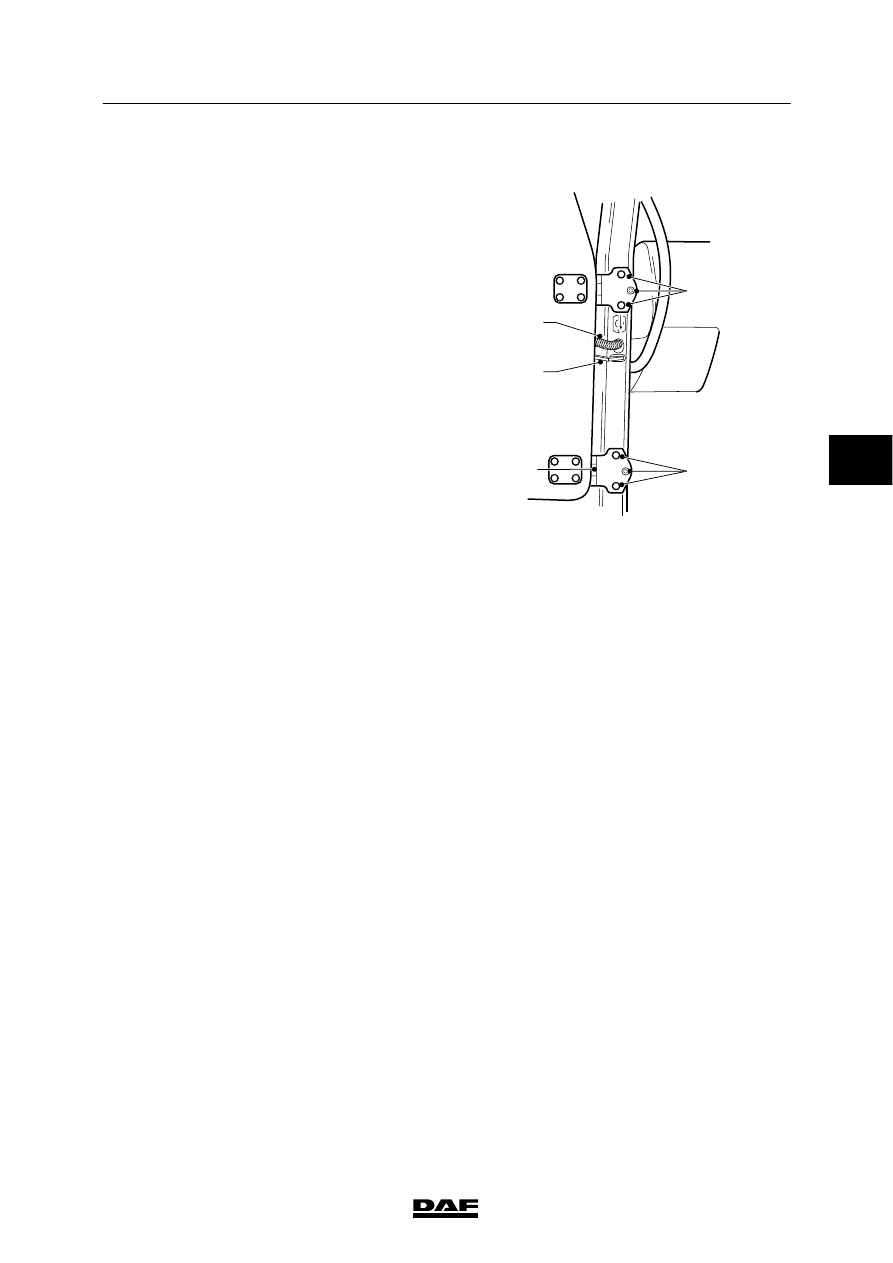

Unplug the connectors of the door in the
A-pillar of the cab.

2.

Remove the grommet (1) in the A-pillar.

3.

Remove the circlip and pin of the door
check (2). Loosen the door check.

4.

Suspend the door in slings.

Note:
Protect the door paint by fitting tape in the
places where the slings will touch the door.

5.

Remove the hinge bolts (3) and take off the
door.

Installing the door
1.

Suspend the door in the slings and position
it with the hinges in front of the attachment
holes.

Note:
Protect the door paint by fitting tape in the
places where the slings will touch the door.

2.

Centre the attachment plate in the A-pillar
and fit all hinge bolts (3).

3.

Fit the door check (2).

4.

Feed the connectors through the A-pillar
and fit the grommet (1).

5.

Connect the connectors in the A-pillar.

6.

Close the door carefully and adjust it; see
chapter ”Inspection and adjustment”.

K1 01 501

3

1

2

3

4
