INTERNAL CAB COMPONENTS

Removal and installation

4-24

Installing door panel
1.

Fit the panel by pushing the spring clips into
the clamping sleeves. Make sure that the
upper edge of the panel fits tightly and that
the lock button and wiring of the control
panel fall through the openings.

2.

Fit the control panel for operating the
mirror/windows.

3.

Push the door knob on to the mechanism.

4.

Slide the alignment plate for the door lock
into the panel.

5.

Fit the attachment screws and secure the
panel.

6.

If a manual window mechanism is fitted, fit
the window crank with the attachment
screw. Apply locking compound to the
attachment screw, see “Technical Data”.
Press the sealing cap in the window crank.

2

ᓻ 0209

1

Removal and installation

INTERNAL CAB COMPONENTS

4-25

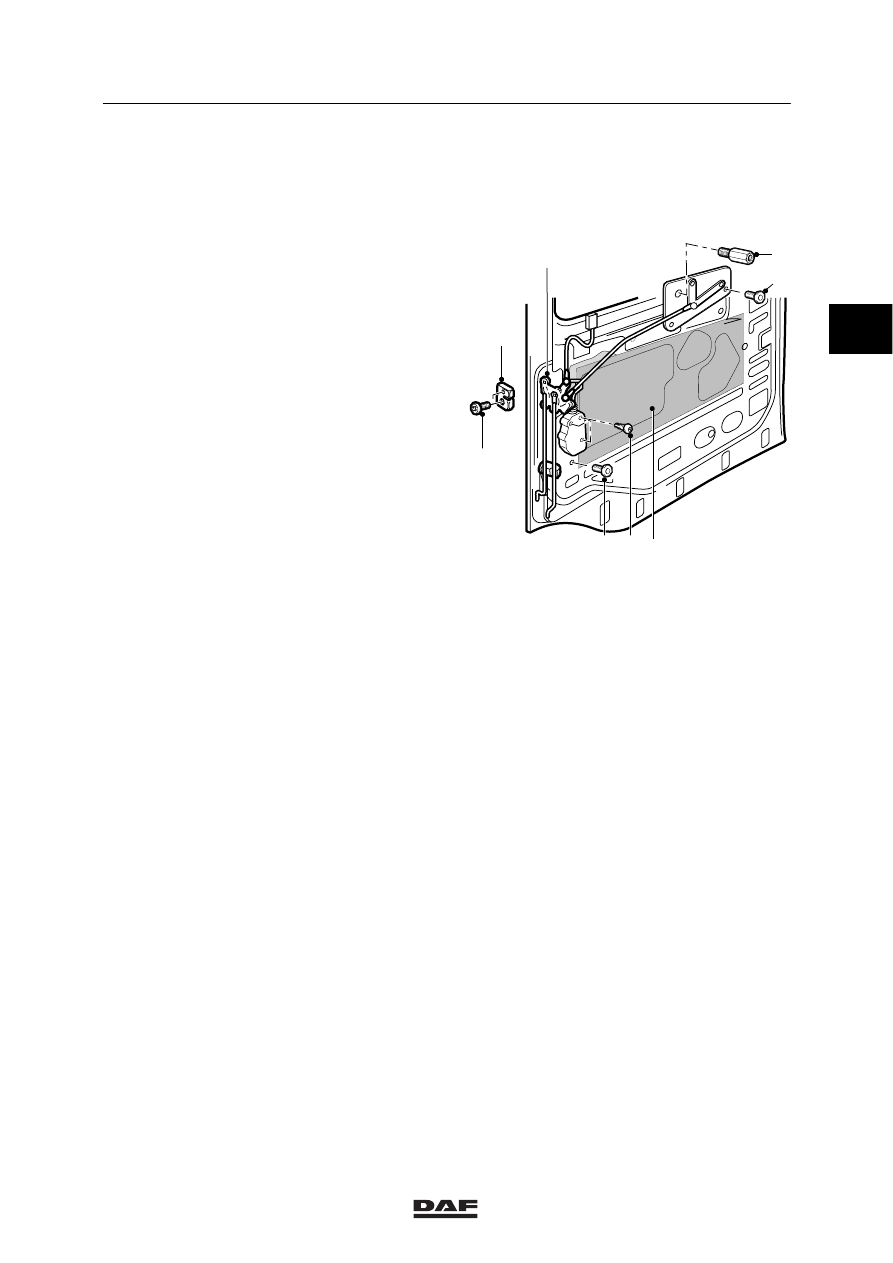

4.21 REMOVAL AND INSTALLATION, DOOR LOCKING MECHANISM

Removing door locking mechanism
1.

Remove the door panel.

2.

Remove the foil (A) from the inside of the
door.

3.

Remove the attachment screws (1), if
applicable. Disconnect the central door
locking by unhooking it from the control rod.

4.

Remove the attachment bolt (2) and remove
the window guide from the door.

5.

Remove the attachment bolts (3) of the lock
plate (4) and remove the lock plate.

6.

Remove the attachment bolts (5 and 6) from
the unlocking handle.

7.

Remove the door handle.

8.

Remove the door lock (7) completely with
control rods through the opening on the
inside of the door.

Installing door locking mechanism
1.

Check the length of the control rods and
adjust them, if necessary. See “Technical
data”.

2.

Fit the door lock completely with control
rods through the opening on the inside of
the door.

3.

Fit the door handle.

4.

Fit the unlocking handle.

5.

Fit the lock plate and tighten the attachment
bolts to the specified tightening torque,
see“Technical data”.

A

K1 01 455

1

2

3

4

7

5

6

2

ᓻ 0209

1

INTERNAL CAB COMPONENTS

Removal and installation

4-26

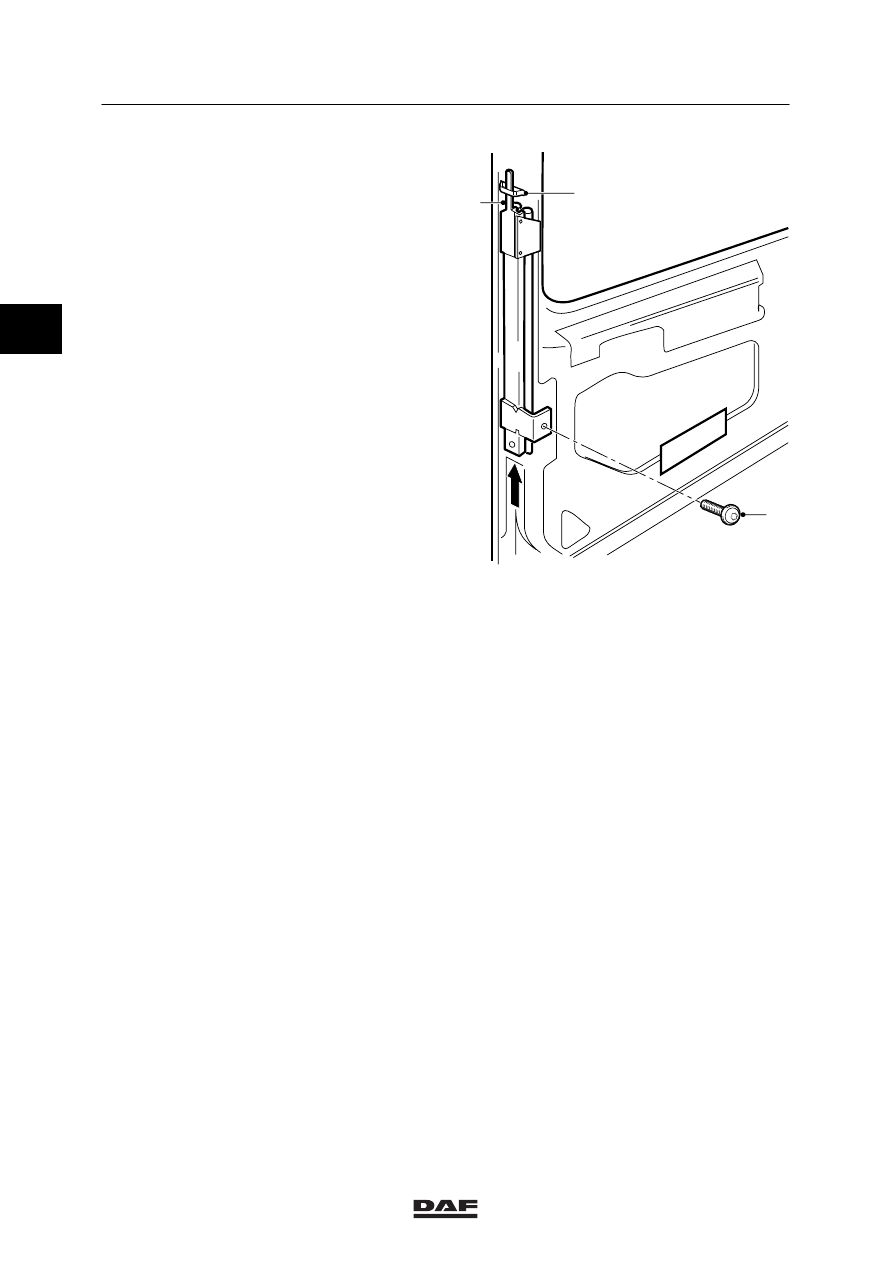

6.

Fit the window guide by first fitting the
fastening lip (1) of the window guide in the
recess (2) in the door. Now fit the
attachment bolt (3), but do not tighten it yet.
Slide up the window guide as far as
possible and tighten the attachment bolt (3).

7.

If necessary, fit the locking mechanism of
the central door locking system.

Note:
The control rod of the central door locking
must be positioned behind the control rod of
the unlocking handle.

8.

Fit new foil on the inside of the door.

9.

Fit the door panel.

K1 01 504

2

1

3

2

ᓻ 0209

1

Removal and installation

INTERNAL CAB COMPONENTS

4-27

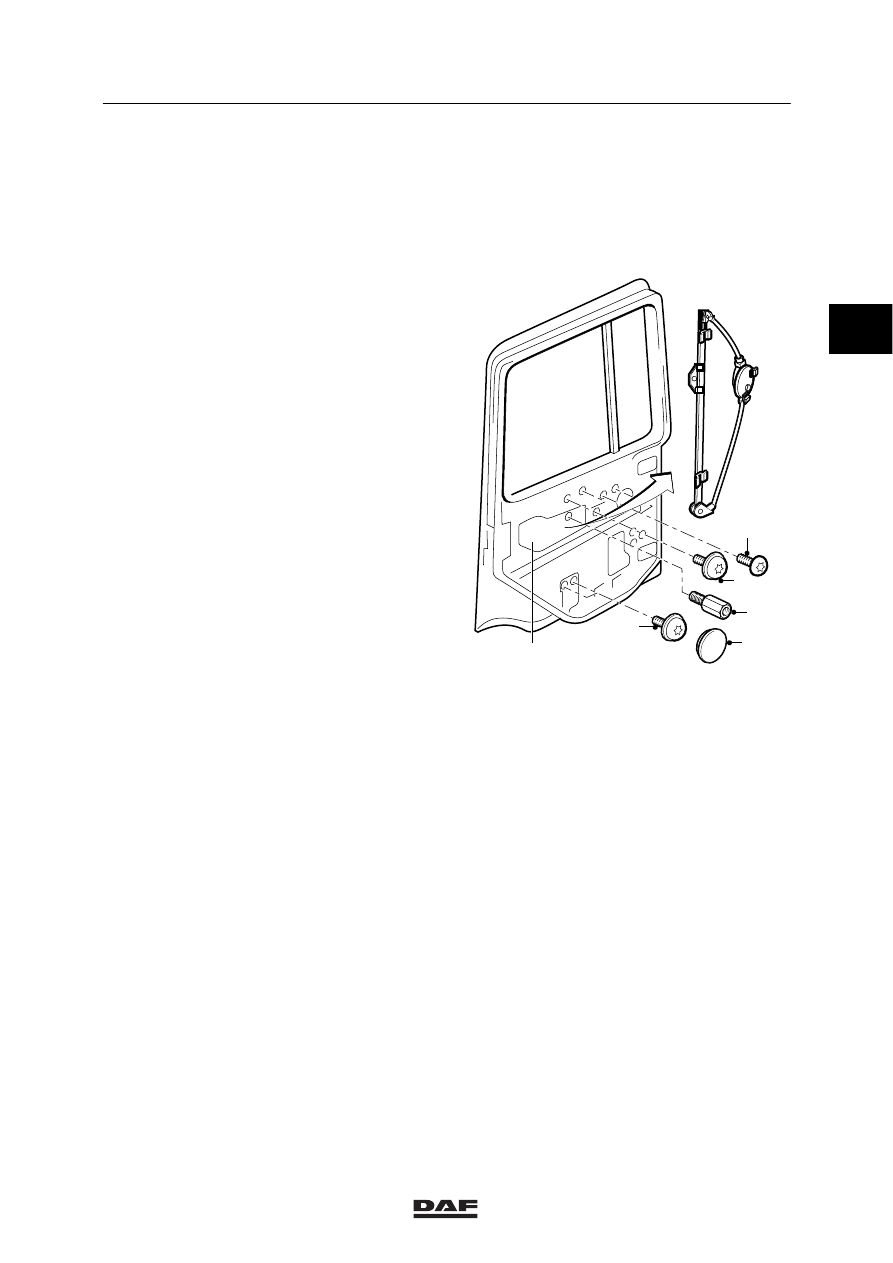

4.22 REMOVAL AND INSTALLATION, MANUALLY OPERATED WINDOW

MECHANISM

Removing manually operated window
mechanism
1.

Remove the door panel.

2.

Remove the foil (A).

3.

Lower the glass, remove the attachment
bolts (1) and raise the glass.

4.

Remove the caps (5) and attachment bolts
(2), (3) and (4).

5.

Remove the window mechanism out of the
door through the opening.

Installing manually operated window
mechanism
1.

Fit the window mechanism in the door and
fit the attachment bolts (2), (3), (4) and the
caps (5).

2.

Lower the glass and fit it to the window
mechanism using attachment bolts (1).

3.

Raise the glass.
Close the glass almost completely.
Check whether the top edge of the glass is
parallel with the window frame.
Loosen the attachment bolts (1), if
necessary.
Adjust the glass to the correct position and
re-tighten the attachment bolts.

4.

Fit the new foil (A).

5.

Fit the door panel.

K1 01 512
