DAF 95XF. Manual - part 787

1

TECHNICAL DATA

Contents

2

ᓻ 200345

0

0

1

Internal and external cab components

TECHNICAL DATA

1-1

1. INTERNAL AND EXTERNAL CAB COMPONENTS

1.1 GENERAL

1

2

3

K100442

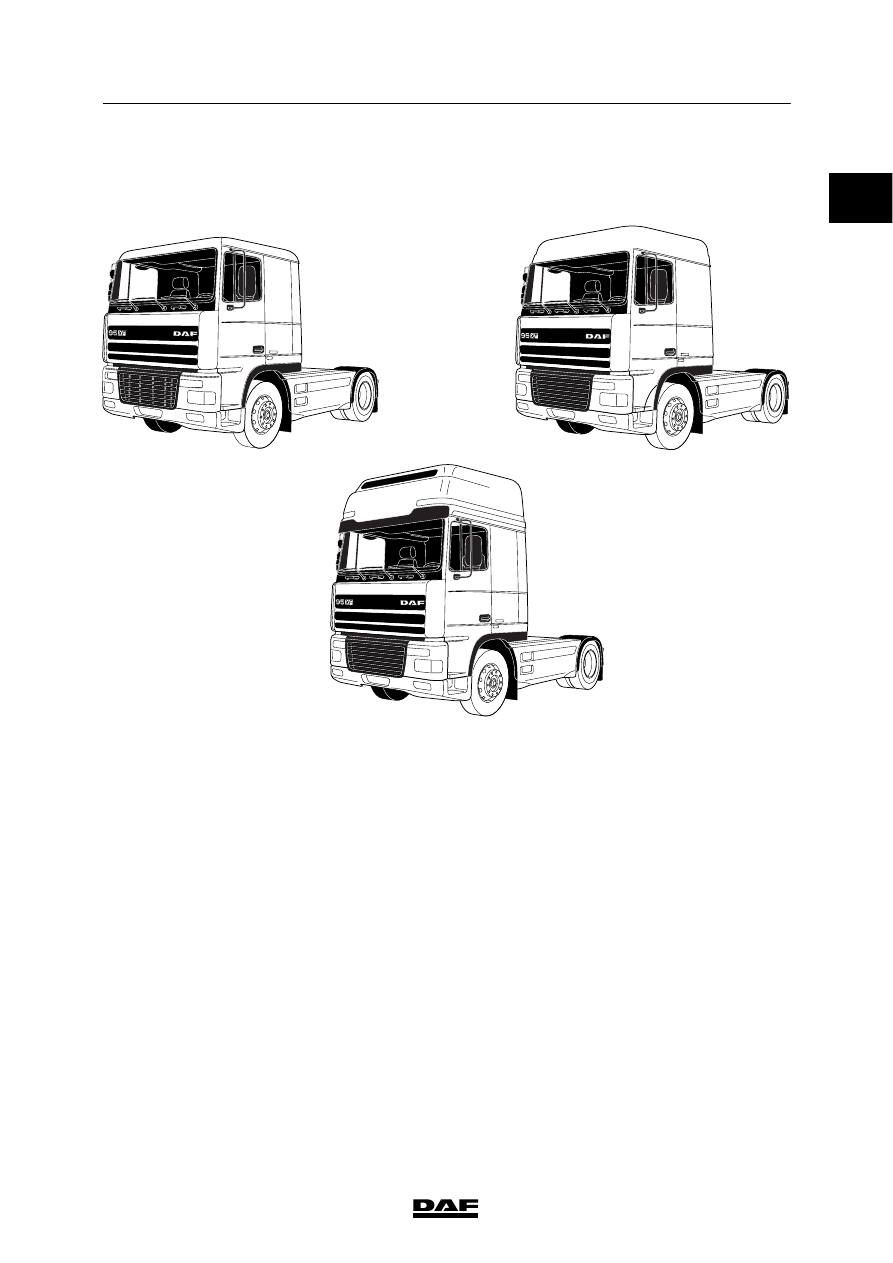

Legend
1.

Comfort Cab (type designation XL)

2.

Space Cab (type designation XH)

3.

Super Space Cab (type designation XC)

ᓻ 200345

1

TECHNICAL DATA

Internal and external cab components

1-2

Main dimensions
Tilting angle

58.5

_

Cab width

2490 mm

Cab length

2250 mm

Cab height (unloaded, tyre size 315/80R22.5):

XL

3225 mm

XH

3525 mm

XC

3850 mm

With open roof hatch

height + 60 mm

Doors
Material

galvanised sheet steel

Opening angle of doors

80

_

Steering column
Tilting angle

15

_

Height adjustment

85 mm

0

ᓻ 200345

0

1

Internal and external cab components

TECHNICAL DATA

1-3

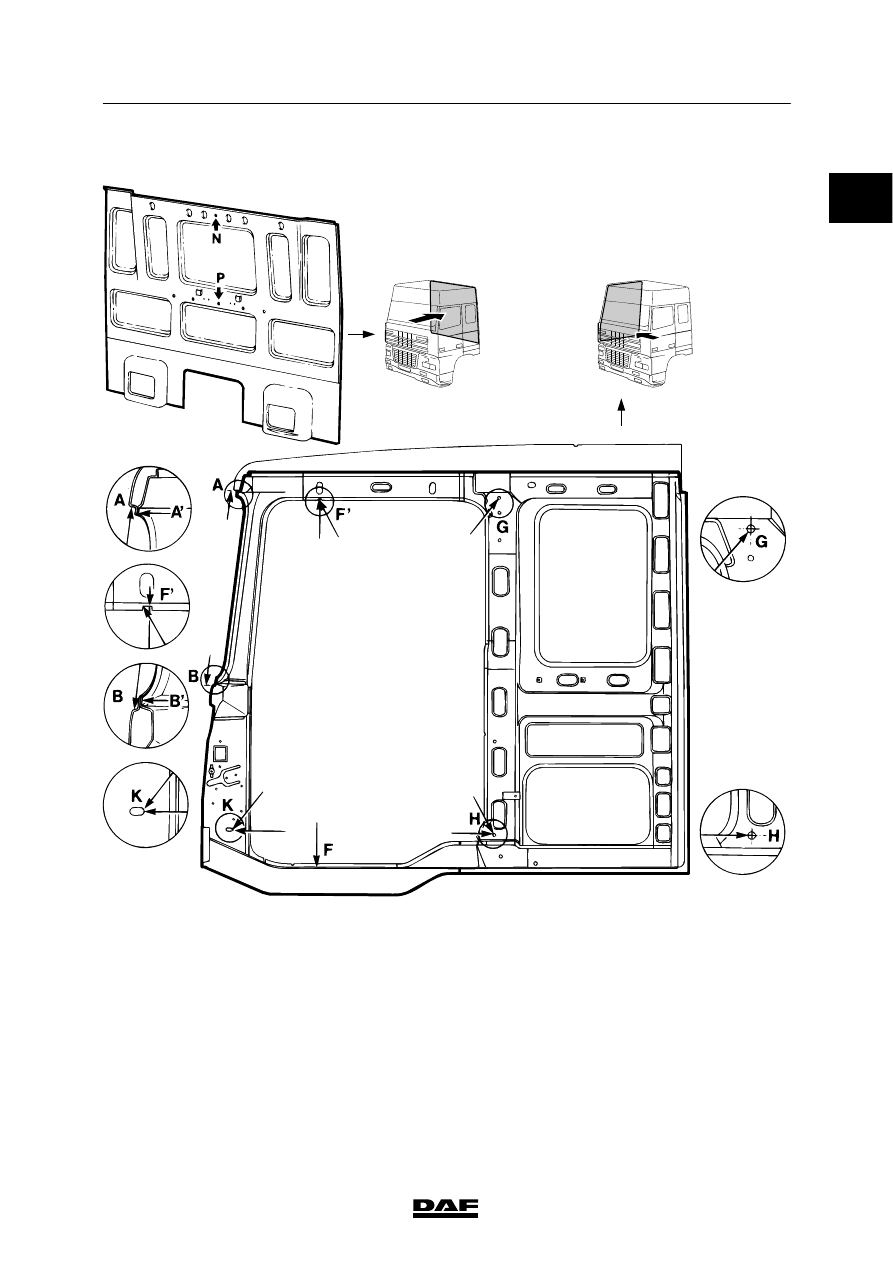

Recommended cab dimensions

K100825

Recommended dimension between measuring
points on the same cab side.

Recommended dimension between
measuring points on opposite cab sides.

F - F’

1472 mm

G - G

2260 mm

F’ - H

1509 mm

G - F

2351 mm

G - K

1700 mm

G - K

2801 mm

K - H

1018 mm

F - H

2681 mm

F’ - G

725 mm

F - F

2210 mm

A - B

790 mm

A’ - N

1935 mm

B’ - P

2096 mm
