Front axle(s), leading rear axle and steered trailing swivel axle

TECHNICAL DATA

6-1

6. FRONT AXLE(S), LEADING REAR AXLE AND STEERED TRAILING

SWIVEL AXLE

6.1 GENERAL

Front axles
Type:
-

150N

(1)

:

load capacity 7500 kg

-

152N

:

load capacity 7500 kg

-

172N

:

load capacity 8500 kg

-

182N

(2)

:

load capacity 9000 kg

-

186N

:

load capacity 9000 kg

Remarks

(1)

The axle housing of the 150N axle is longer than the
axle housing of the 152N axle.
For the rest, both axles are identical.

(2)

The axle housing of the 182N axle is longer than the
axle housing of the 186N axle.
For the rest, both axles are identical.

Wheel speed sensor
Anti-corrosion agent

Molykote P37

Steering rod arm
Abutting surface of steering rod arm to swivel
axle treated with

Loctite 2701.

Camber angle
The camber angle (X) depends on the axle
load.

0% axle load is the situation in which the axle

0

100

1

20’

15’ 20’

S700934

X

0% axle load is the situation in which the axle
is not fitted underneath the vehicle.
100% axle load is the situation in which the
maximum permissible axle load is reached.

0

100

1

20’

15’ 20’

S700934

X

0

100

1

20’

15’ 20’

S700934

X

0

100

1

20’

15’ 20’

S700934

X

 200424

7

TECHNICAL DATA

Front axle(s), leading rear axle and steered trailing swivel axle

6-2

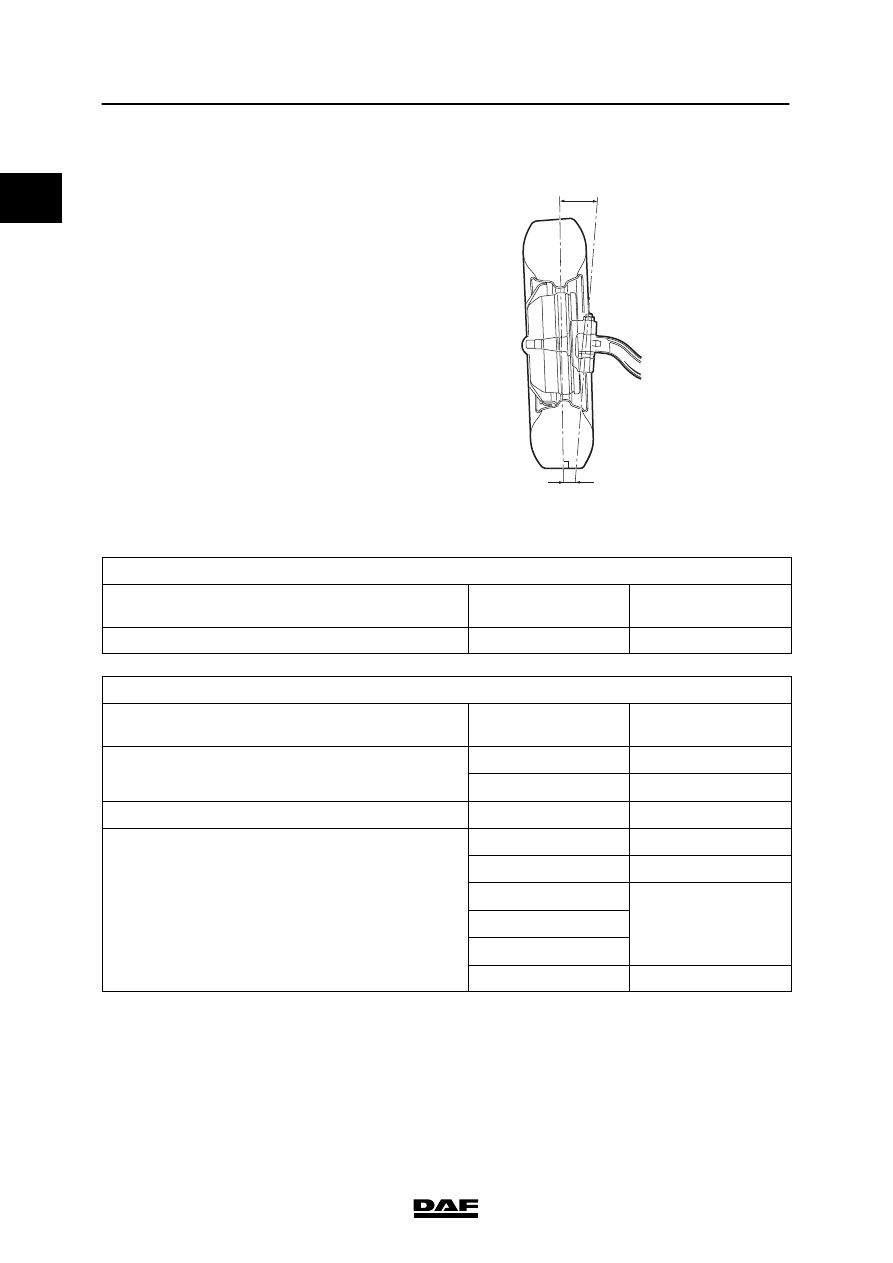

King-pin inclination
The indicated king-pin inclination
value (Y) applies to the situation in
which the axle is not fitted underneath
the vehicle.

7

°30’

S700933

R

Y

Maximum inner wheel deflection

FRONT-AXLE TYPE: 150N

Vehicle type

Tyre size

Inner wheel

deflection

FT, FA, FTS/R, FAS/R

All

49

_

FRONT-AXLE TYPE: 152N

Vehicle type

Tyre size

Inner wheel

deflection

FT, FA, FTS/R, FAS/R, FTT, FAT

12.00 R24

43

_

Other

49

_

FTG

All

43

_

FTC, FAC, FTD, FAD

12.00 R24

38

_

385/65 R22.5

41

_

315/80 R22.5

13 R22.5

43

_

12.00 R20

Other

46

_

0

 200424

0

7

Front axle(s), leading rear axle and steered trailing swivel axle

TECHNICAL DATA

6-3

FRONT-AXLE TYPE: 172N

Vehicle type

Tyre size

Inner wheel

deflection

FT, FA, FTS/R, FAS/R, FTT, FAT

12.00 R24

43

_

Other

49

_

FTG

All

43

_

FAD, FAC, FTD, FAD

12.00 R24

38

_

Other

43

_

FRONT-AXLE TYPE: 182N/186N

Vehicle type

Tyre size

Inner wheel

deflection

FT, FA, FTG, FTS/R, FAS/R, FTT, FAT

All

43

_

FTC, FAC, FTD, FAD

12.00 R24

38

_

Other

43

_

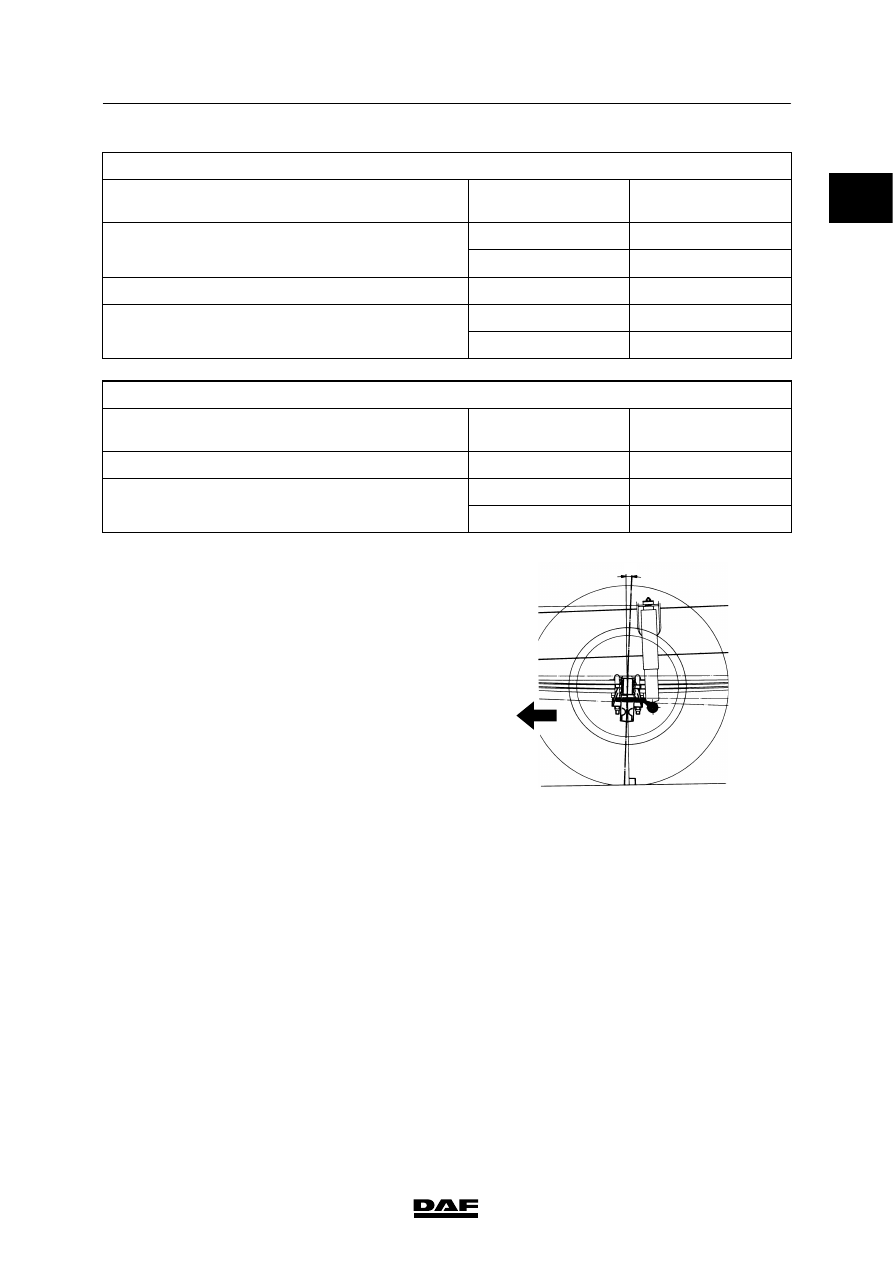

Caster
Z = caster
Vehicle type

first axle

second axle

FTG

2

°

0

°

FAD/FAC

3

°30’

3

°30’

Other

2

°

--

S7 00 423

Z

Toe

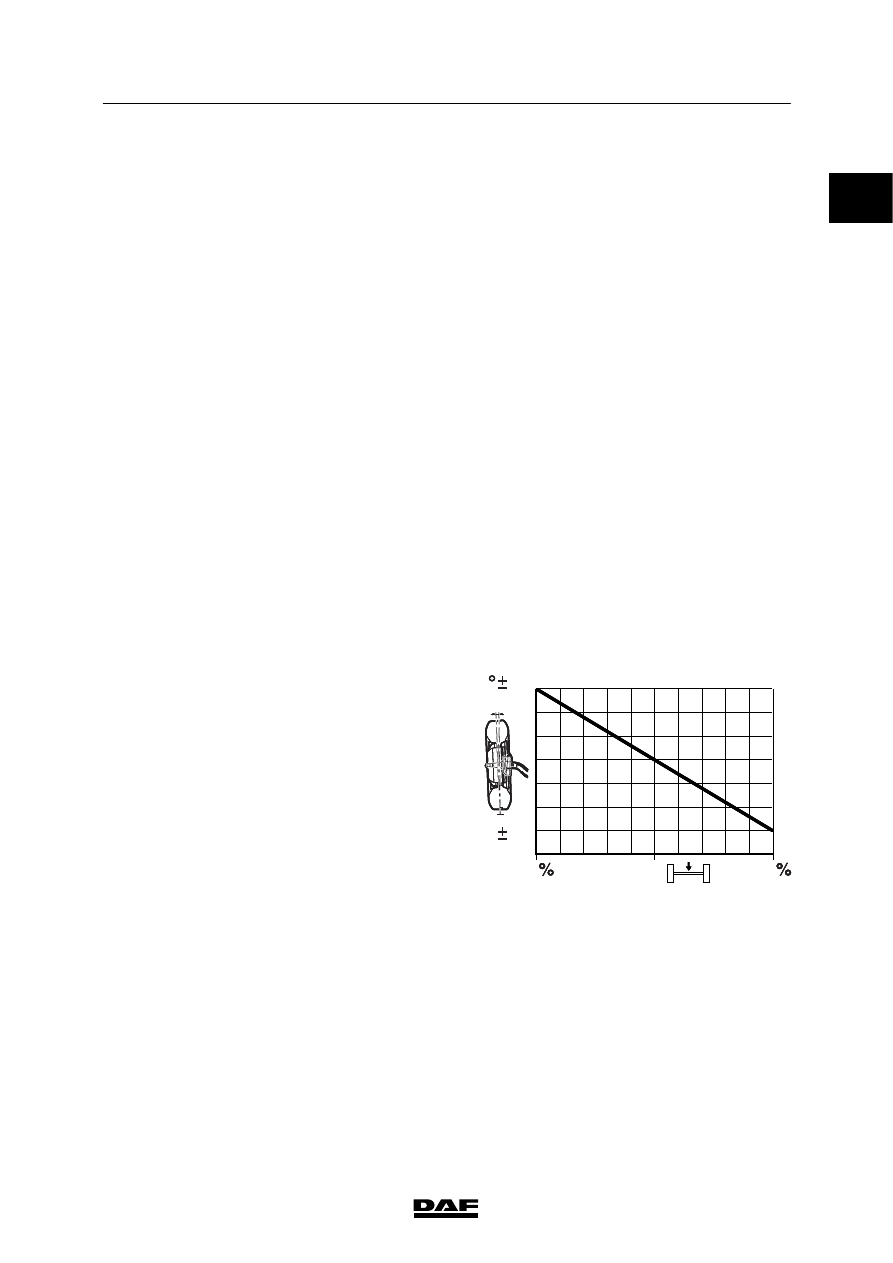

The track is shown per axle in a graph. For the
152N there is one more subdivision made on the
basis of axle configuration. For the other axles,
no differentiation in axle configuration is made.
In the case of these axles, the axle configuration
does not influence the track.

Note:
The graphs are constructed so that at 75% of
the permissible loading weight, the track has a
value of 0.5

ᐔ 1 mm/m toe-in.

The axle load consists of the unloaded axle
weight + loading weight.
