8

SINGLE REAR AXLE 1347

Inspection and adjustment

2-2

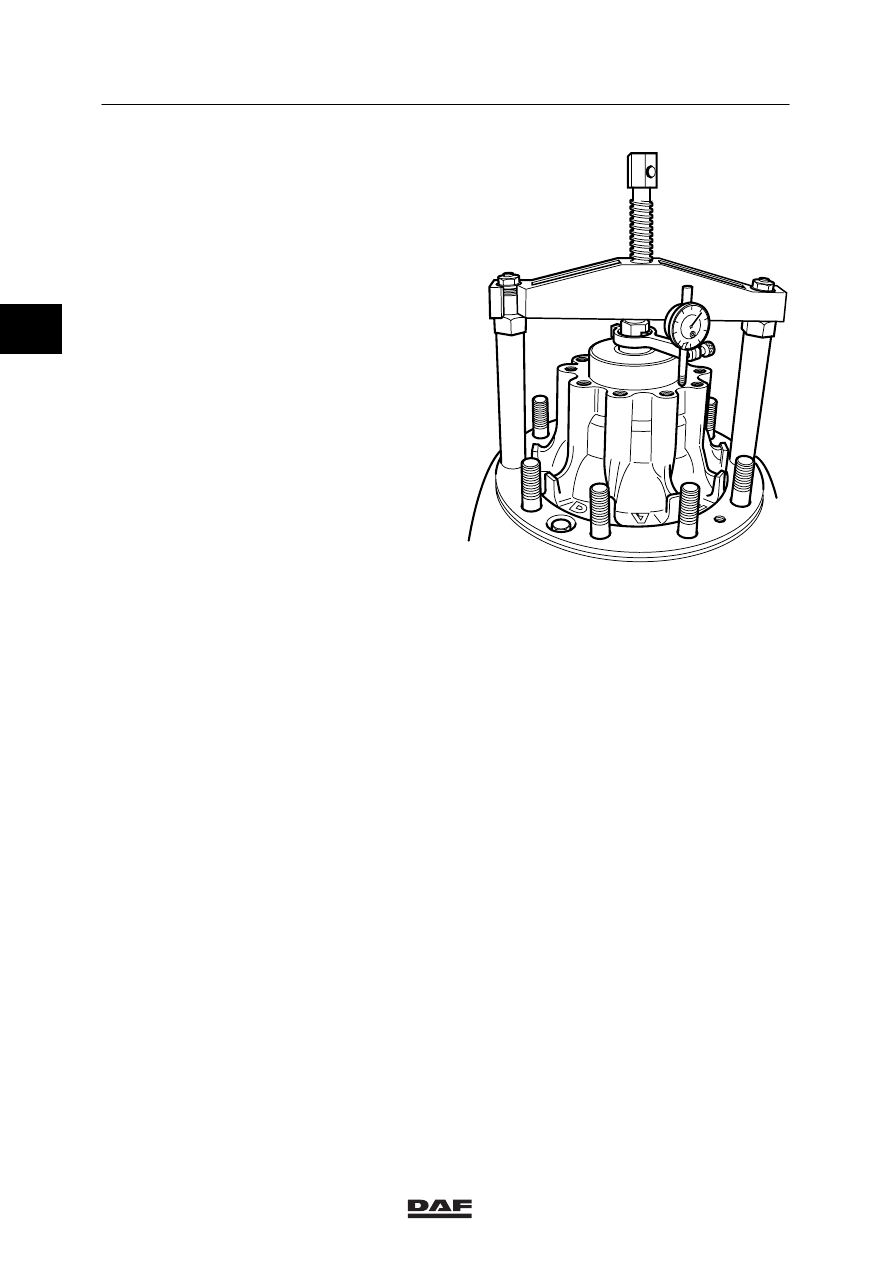

10. Fit the extensions of the special tool to the

now vacant wheel studs.

11. Always clean the measuring surface

thoroughly and tighten the central nut on the
shaft end.

12. Place the dial-gauge holder on the central

nut Place the dial gauge so that the stylus
abuts the hub.

13. Turn the spindle into the bridge and fit it to

the extensions so that the end of the spindle
fits into the recess of the central nut.
Tighten the bridge with the nuts.

A800149

2

ǹ 0001

8

Inspection and adjustment

SINGLE REAR AXLE 1347

2-3

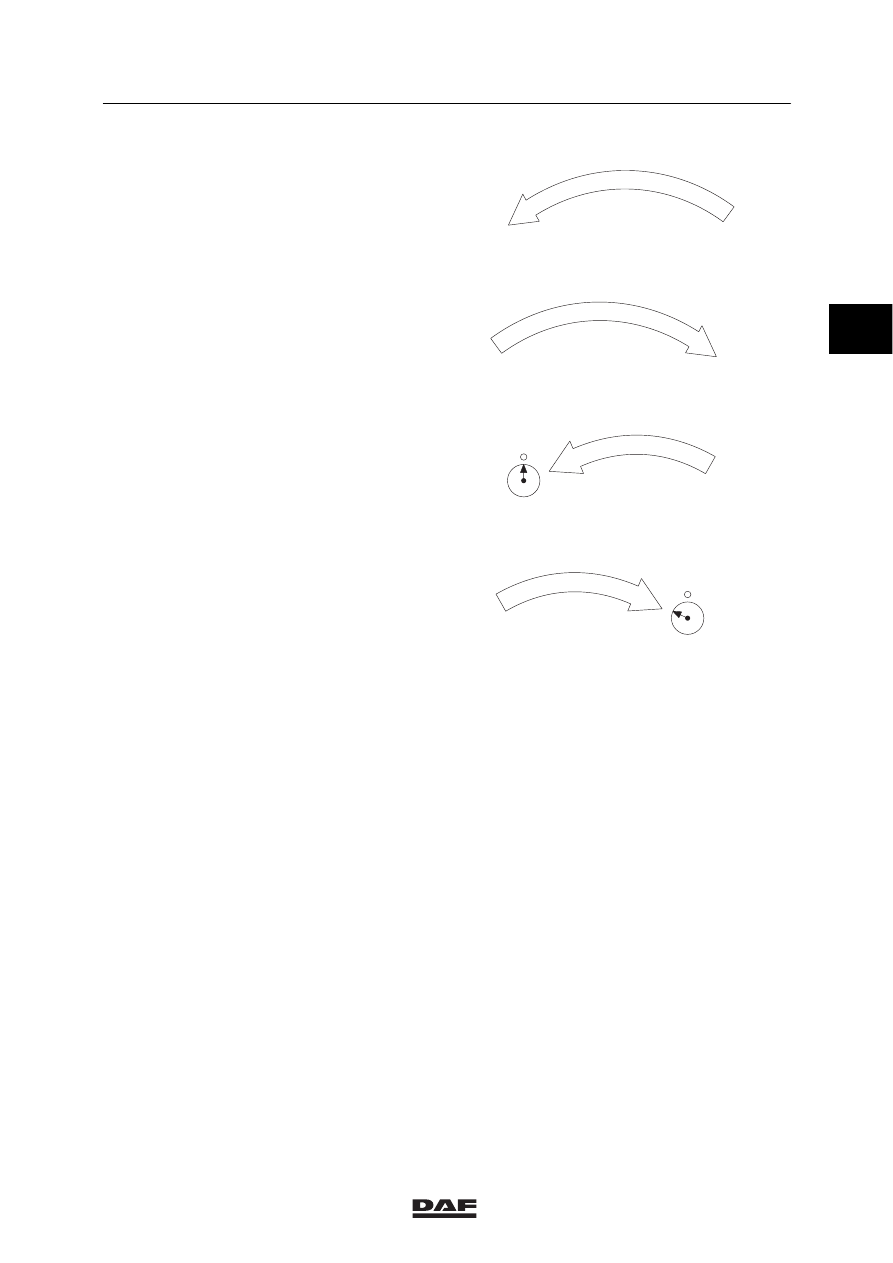

14. Press the hub firmly on to the axle stub by

screwing the spindle counter-clockwise,
until a tightening torque of 40 Nm is
reached.

15. Withdraw the hub by screwing the spindle

clockwise, until a tightening torque of 40 Nm
is reached.

16. Press the hub firmly on to the axle stub by

screwing the spindle counter-clockwise,
until a tightening torque of 15 Nm is
reached.
Set the dial gauge to “0”.

17. Withdraw the hub by screwing the spindle

clockwise, until a tightening torque of 15 Nm
is reached.
The value on the dial gauge should equal
the technical data, see main group
“Technical data”.

18. Readjust the wheel-bearing play if a

deviating value is measured.

40Nm

M8130

40Nm

M8131

15Nm

M8132

15Nm

M8133

ǹ 0001

2

8

SINGLE REAR AXLE 1347

Inspection and adjustment

2-4

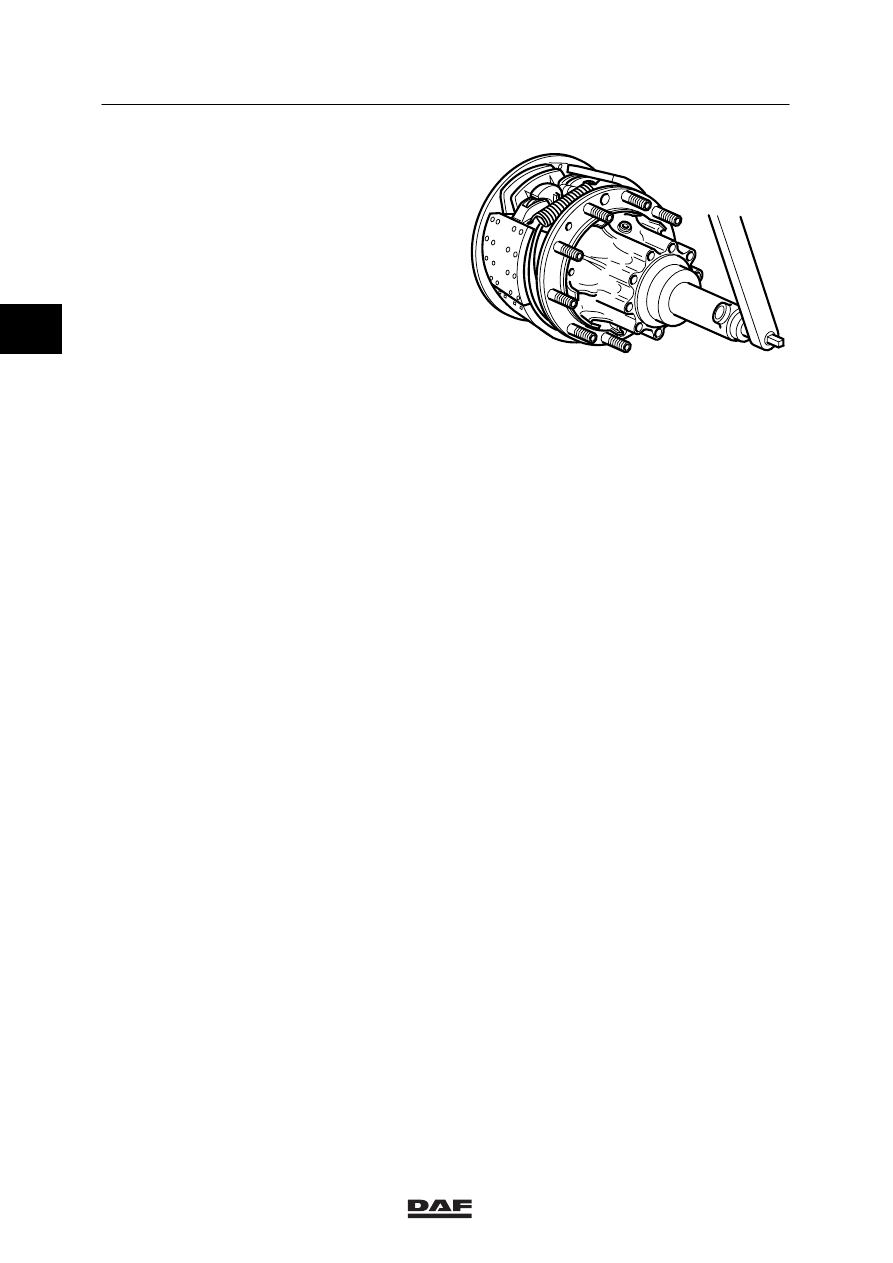

Adjustment of the wheel bearing play
1.

Tighten the hub nut using special tool
(DAF no. 0694894) to a tightening torque of
100 Nm, while turning the hub.

2.

Turn the hub nut counter-clockwise 45

_ and

60

_ until the dowel pin of the axle nut falls

into one of the holes of the circlip. This way
the prescribed wheel-bearing play is
achieved.

3.

Fit the circlip and the lock nut. Tighten the
lock nut to the specified torque using
special tool (DAF no. 0694894), see main
group “Technical data”.

A800148

2

ǹ 0001

8

Inspection and adjustment

SINGLE REAR AXLE 1347

2-5

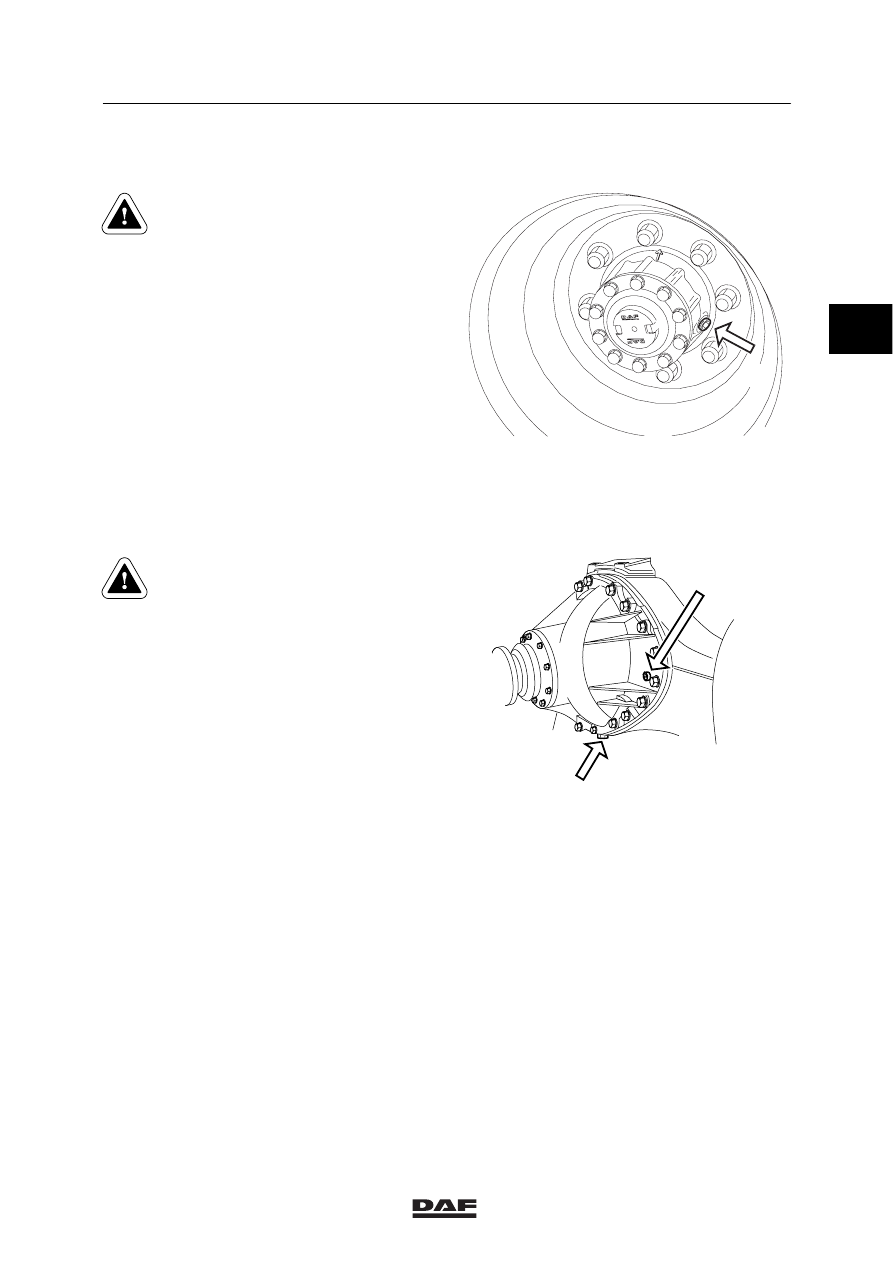

2.2 INSPECTION, HUB OIL LEVELS

To prevent skin injury, avoid
unnecessary contact with the
drained oil.

1.

Position the vehicle on a level surface.

2.

Position the wheels so that the arrow on the
hub is pointing facing upwards.

3.

Remove the oil-level plug/filler plug A. The
oil level should reach the oil-level
opening/filler opening.

4.

Fit the plug.
In the case of a Torx plug, use a special
Torx wrench (DAF no. 1329422) and the
specified tightening torque to fit the plug.
See main group “Technical data”.

M8009

A

2.3 INSPECTION, DIFFERENTIAL OIL LEVEL

To prevent skin injury, avoid
unnecessary contact with the
drained oil.

1.

Position the vehicle on a level surface.

2.

If installed, lower the trailing axle on a
leaf-spring version.

3.

Remove the oil-level plug/filler plug A. The
oil level should reach the oil-level
opening/filler opening.

4.

Fit the plug.
In the case of a Torx plug, use a special
Torx wrench (DAF no. 1329422) and the
specified tightening torque to fit the plug.
See main group “Technical data”.

M8013

A

B

2
