EXPLANATORY NOTES ON THE MAINTENANCE ACTIVITIES

Draining and filling

5-10

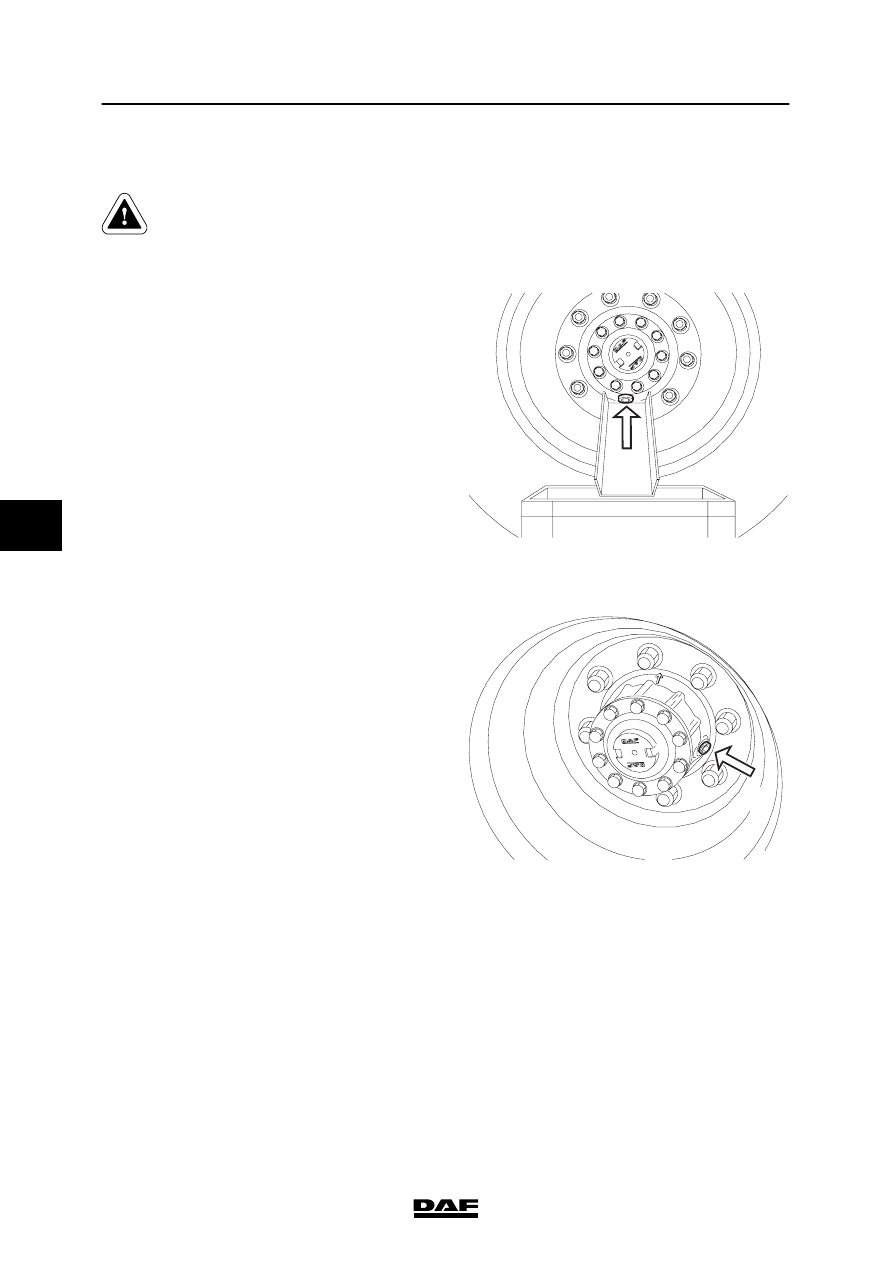

5.5 DRAINING AND FILLING, WHEEL HUB

To prevent skin injury, avoid
unnecessary contact with the
drained oil.

1347 axle

Draining the wheel hub
1.

Position the vehicle on a level surface.

2.

Position the wheels so that the level
check/filler plug (A) is at the underside.

3.

Remove the level check/filler plug (A) and
drain the oil.

Filling the wheel hub
1.

Position the vehicle on a level surface.

2.

Position the wheels so that the arrow on the
hub cover is facing upwards vertically.

3.

Fill the hub with the specified quantity of oil.
See ”Technical data”.

4.

Check the oil level after approximately 5
minutes. See ”Inspection and adjustment”.

M8010

A

5.

Fit the level check/filler plug (A) ) using the
special Torx wrench (DAF no.1329422) and
tighten the plug to the specified tightening
torque. See ”Technical data”.

M8009

A

5

 200424

Draining and filling

EXPLANATORY NOTES ON THE MAINTENANCE ACTIVITIES

5-11

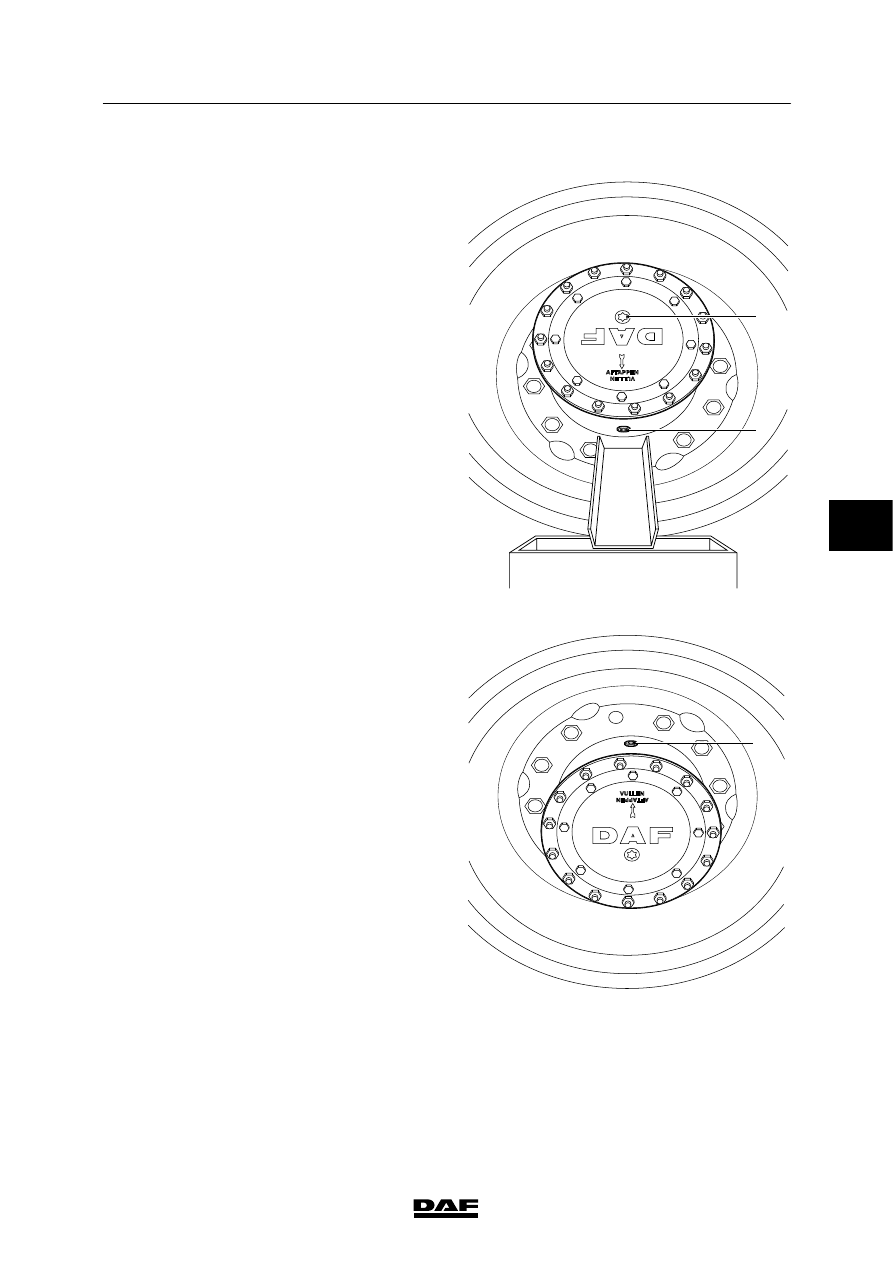

1354 and 1355 (T) axle

Draining the wheel hub
1.

Position the vehicle on a level surface.

2.

Position the wheels in such a way that the
drain/filler plug (A) is on the underside.

3.

Remove the drain/filler plug (A) and level
check plug (B) and drain the oil.

B

A

A8 00 363

Filling the wheel hub
1.

Position the vehicle on a level surface.

2.

Position the wheels in such a way that the
drain/filler plug (A) is on the top side.

3.

Fill the hub with the specified quantity of oil.
See ”Technical data”.

4.

Check the oil level after approximately 5
minutes. See ”Inspection and adjustment”.

5.

Fit the level check plug (B) and the
drain/filler plug (A) using the special torx
wrench (DAF no. 1329422) and tighten the
plug to the specified tightening torque. See
”Technical data”.

A

A8 00 364

5

 200424

EXPLANATORY NOTES ON THE MAINTENANCE ACTIVITIES

Draining and filling

5-12

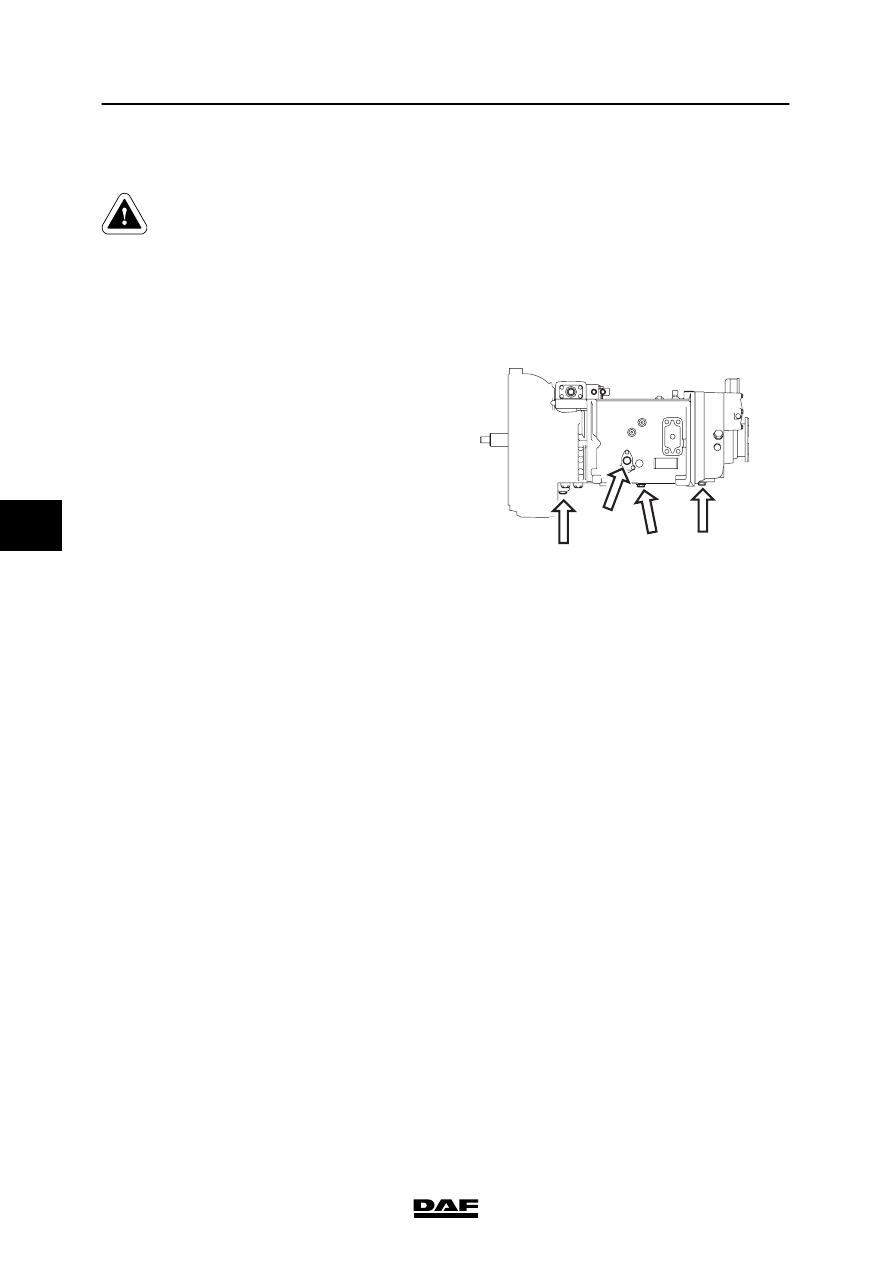

5.6 DRAINING AND FILLING, GEARBOX

To prevent skin injury, avoid
unnecessary contact with the
drained oil.

Gearbox ZF 16S-181/221

Draining the gearbox
1.

Position the vehicle on a level surface.

2.

Drain the gearbox at operating temperature.

3.

Remove drain plugs B, C and D and the
level check/filler plug (A) and drain the oil.

Filling the gearbox
1.

Clean drain plugs (B), (C) and (D) and
tighten them to the specified torque. See
”Technical data”.

2.

Fill the oil through the level check/filling
opening (A) until the oil reaches the rim of
the filling opening.

3.

Fit the level check/filler plug (A), tightening it
to the specified torque. See ”Technical
data”.

M3023

D

A

B

C

5

 200424

Draining and filling

EXPLANATORY NOTES ON THE MAINTENANCE ACTIVITIES

5-13

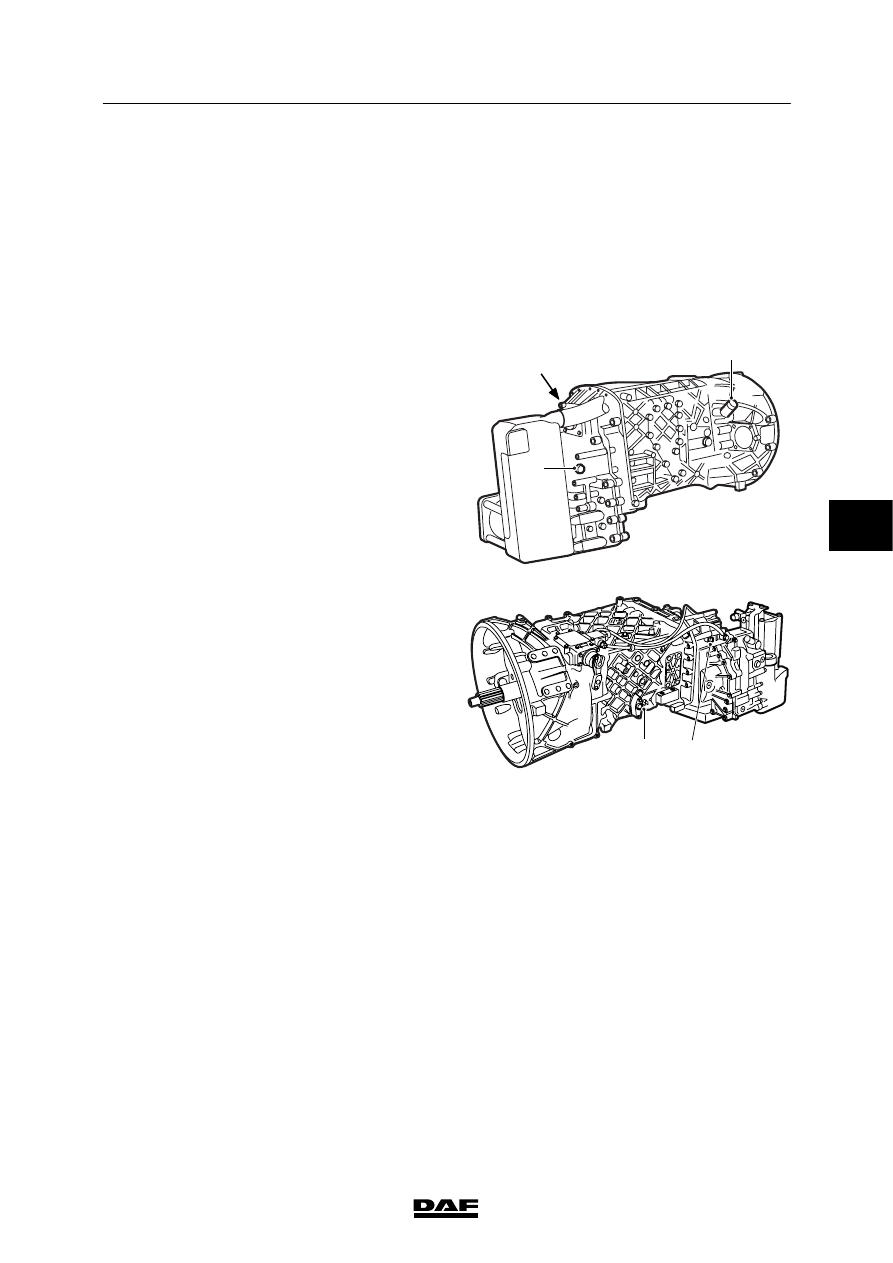

Gearbox ZF 16S-181/221 with integrated
retarder

Draining the gearbox
1.

Before draining take a short test drive. Do
not activate the intarder during the test
drive.

2.

Position the vehicle on a level surface.

3.

Drain the gearbox at operating temperature.

4.

Remove the drain plugs (1) and (2) and the
level check/filler plug (4) and drain the oil.

5.

Replace the oil filter (3) and tighten the
attachment bolt of the oil filter to the
specified tightening torque. See ”Technical
data”.

Filling the gearbox
1.

Clean the drain plugs (1) and (2) and
tighten them to the specified torque. See
”Technical data”.

V300261

3

1

2

2.

Fill the oil through level check/filler
opening (4) until the oil reaches the rim of
the filling opening.

3.

Fit level check/filler plug (4), tightening it to
the specified torque, see ”Technical data”.

4.

After filling take a short test drive. Do not
activate the intarder during the test drive.

5.

Check the oil level after taking the test
drive. The oil level must reach the rim of the
level check/filling opening (4).

6.

Fit level check/filler plug (4), tightening it to
the specified torque, see ”Technical data”.

V300260

5

4

5
