EXPLANATORY NOTES ON THE MAINTENANCE ACTIVITIES

Removal and installation

4-28

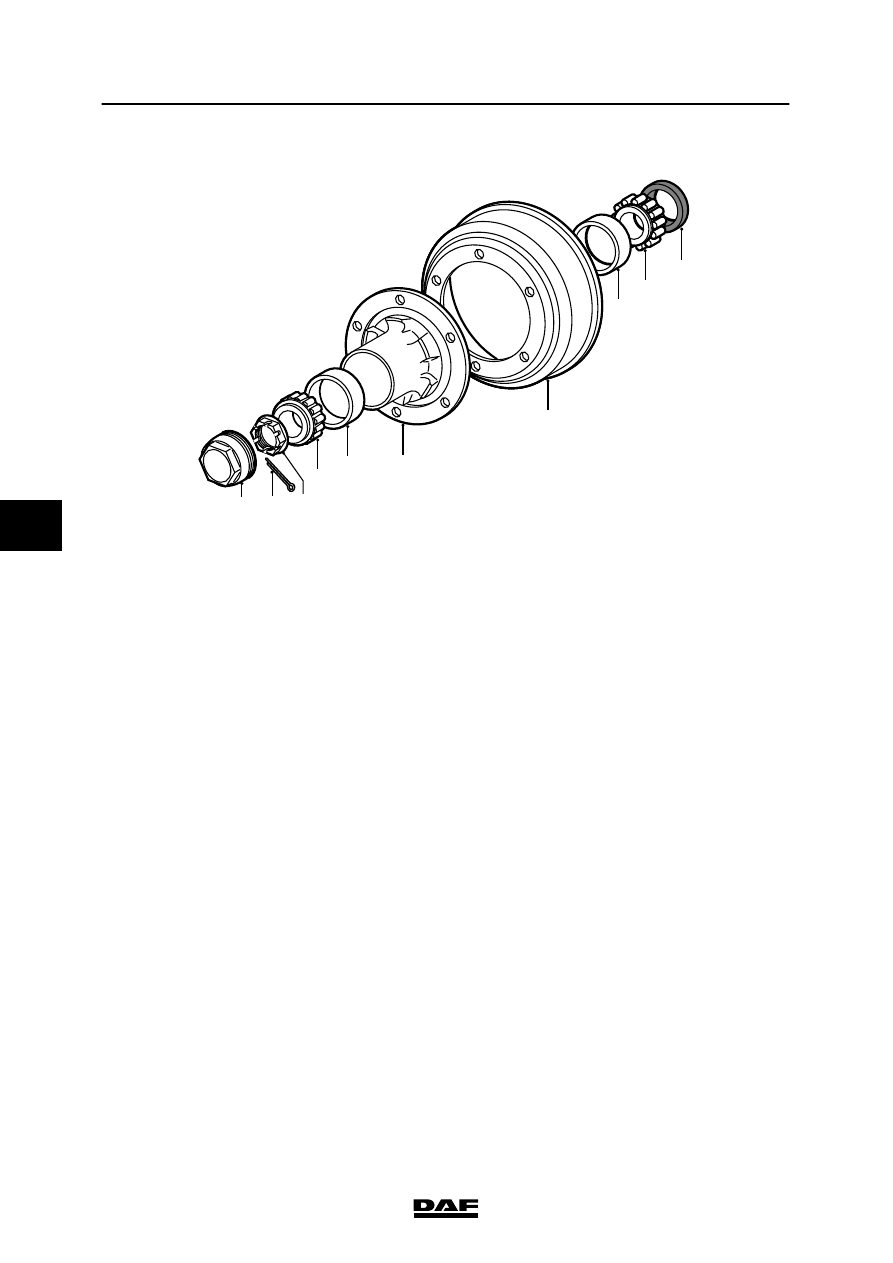

LEADING REAR AXLE 09N044 (FTP-TYPE VEHICLES)

1

2

4

5

6

7

8

9

10

3

S7 00 640

Removing the wheel hub
1.

Remove the hub cap (1) using special tool
(DAF no. 1329498).

2.

Lift the leading rear axle and support it
properly.

3.

Remove the split pin (2) and the hub nut (3).

4.

Remove the outer wheel bearing (4).

5.

Remove the hub (6) with the wheel.

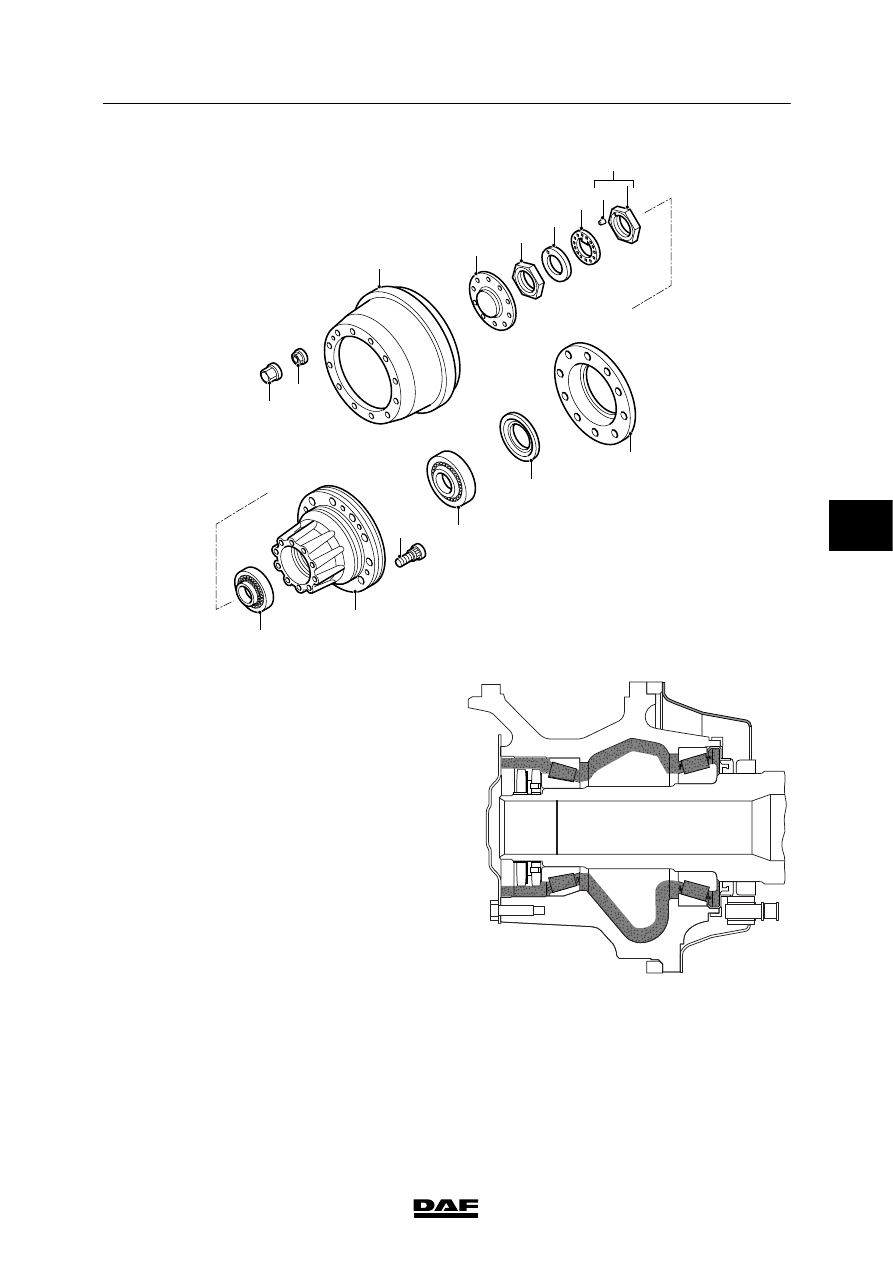

Installing the wheel hub
1.

Apply new grease to the hub (6).

2.

Install the hub with the wheel.

3.

Install the outer wheel bearing (4).

4.

Fit the hub nut (3).

5.

Adjust the wheel bearing play, see chapter
“Inspection and adjustment”.

6.

Fit the split pin (2).

7.

Lower the leading rear axle.

8.

Fit the hub cap using special tool (DAF no.
1329894). Tighten the hub cap to the
specified torque, see “Technical data”.

9.

Adjust the brakes.

5

 200424

Removal and installation

EXPLANATORY NOTES ON THE MAINTENANCE ACTIVITIES

4-29

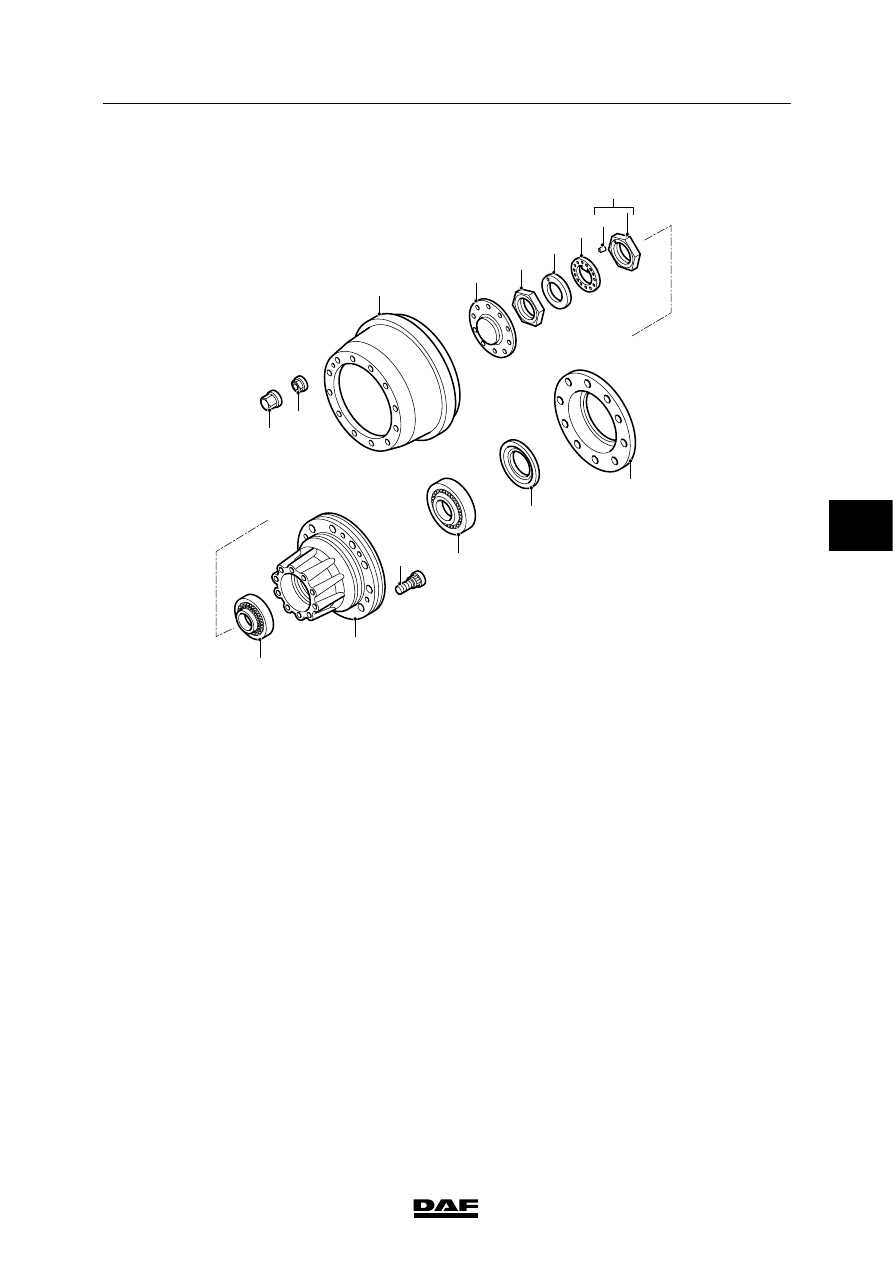

TRAILING AXLE 09N220

10

11

14

15

13

1

2

12

3

4

5

6

7

8

9

A800267

Removing the wheel hub
1.

Remove the attachment bolts from the hub
cap and remove the hub cap (4).

2.

Lift the trailing axle using the trailing axle
load transfer device.

3.

Release the brakes.

4.

Tap back the locking washer (6) and
remove the lock nut (5) using special tool
(DAF no. 0535648).

5.

Remove the locking washer (6) and the
circlip (7) from the axle journal.

6.

Position a tyre lift under the wheel.

7.

Remove the hub nut (9) using special tool
(DAF no. 0535648).

8.

Remove the outer wheel bearing (10) from
the hub.

5

 200424

EXPLANATORY NOTES ON THE MAINTENANCE ACTIVITIES

Removal and installation

4-30

Note:
If the bearings are removed from both
wheels, the bearings should be marked.
Each bearing should be re-installed in its
original hub.

9.

Remove the hub with the wheel from the
axle journal.

10. Remove the hub seal (14).

11. Remove the inner wheel bearing (13) from

the hub.

12. Remove the grease from the hub and clean

it.

13. Clean the bearings.

14. Remove the outer races of the wheel

bearings, if necessary.

5

 200424

Removal and installation

EXPLANATORY NOTES ON THE MAINTENANCE ACTIVITIES

4-31

10

11

14

15

13

1

2

12

3

4

5

6

7

8

9

A800267

Installing the wheel hub
1.

Check the hub and the wheel bearings for
wear and damage. See chapter “Inspection
and adjustment”.

2.

Fit new wheel bearings into the hub, if
necessary.

3.

Blow-dry the wheel bearings (10) and (13)
using compressed air.

4.

Fill the wheel bearings with the specified
wheel bearing grease.
Also apply a layer of grease to the wheel
bearing circumference.

;;;;;;;;

;;;;;;;;

;;;;;;;;

;;;;;;;;

;;

;;

;;

;;

;;

;;

;

;

;

;

;

;

;;

;;

;;

;;

;;

;;;;;;;;;;

;;;;;;;;;;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;;

;;

;;

;;

;;

;;

;

;

;

;

;

;

;;

;;

;;

;;

;;

;;

;;

;;;;;;;;;;

;;;;;;;;;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;

;

;

;

;

;

;;;;;;;

;;;;;;;

;;;;;;;

;;;;;;;

;;

;;

;;;

;;;

;;;;;;;;

;;;;;;;;

;;;;;;;;

;;;;;;;;

;;;;;;;;

A8 00 401
