DAF 95XF. Manual - part 288

5

Electrical installation

ELECTRICAL INSTALLATION

2-51

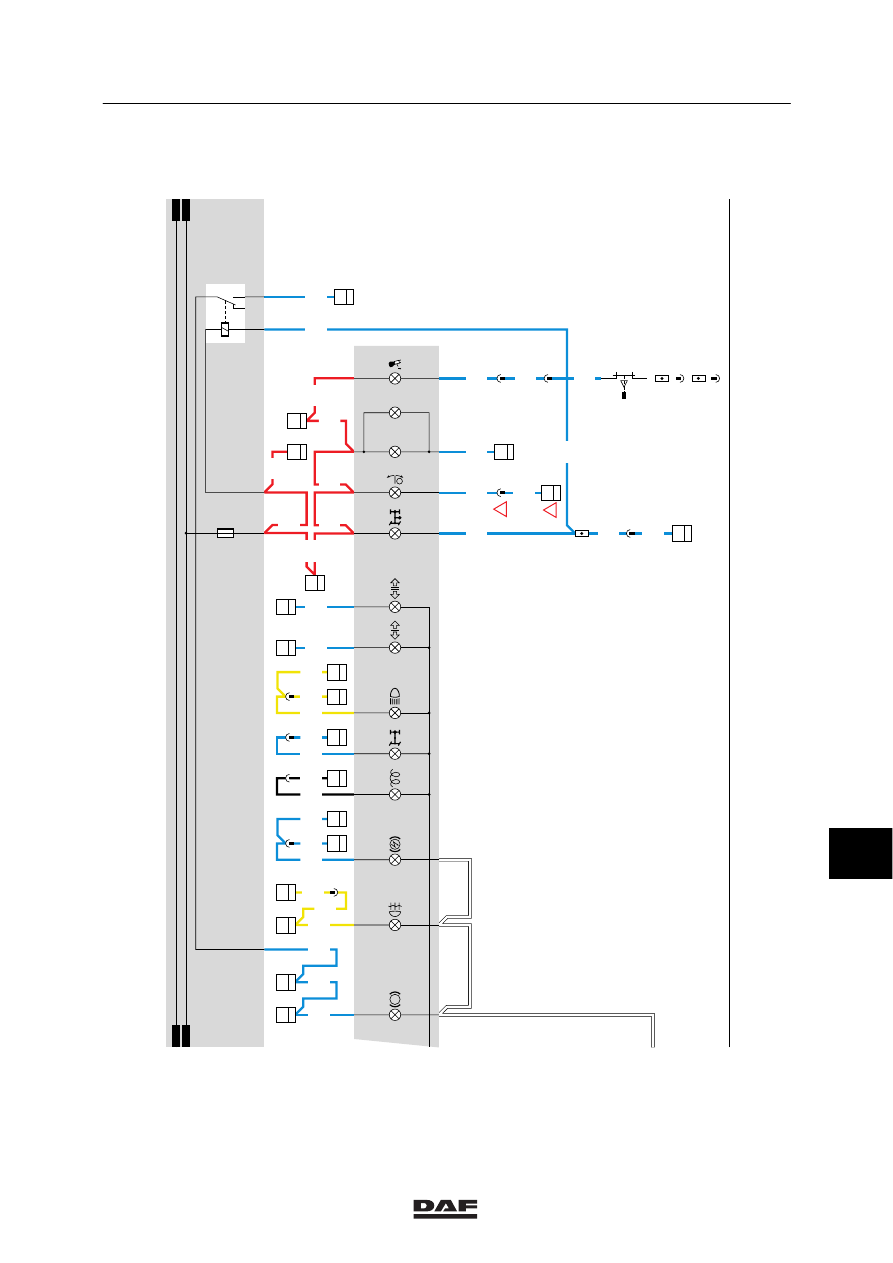

F033

4

2

6

1316630/05

EL000102

3400

3401

14/401

1211

1211

F087

1

38

3410

D853

B9

7

3403

32

115

3438

8

118

3438

3438

4

118

2/202

8/202

7/200

3/200

15/200

1/202

8/200

D550

7

5

D550

34

5

F000

1

28

12

115

3410

D

115

3402

F000

2

28

9/200

5/200

2152

G005

87

11

C025

1

11

2152

9

115

2152

2/200

12/400

3402

D721

1

28

3402

6/200

3420

16/200

D550

38

5

3420

6

465

G284

5

25

3420

11/200

4019

3/202

19

114

E112

2

3

4019

3408

9/202

10

115

F006

2

15

3408

2122

7/202

E006

2

10

2122

6

281

C002

1

10

2122

20/200

1211

15/201

D853 B14

7

D851

25

34

3432

4/200

4

373

3432

!

!

3410

1211

1211

1211

14/400

3410

3410

16/400

1211

D806

1

27

1211

D591

19

28

3452

13/400

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

96

96

97

98

99

100

101

102

103

104

105

106

D878

1010

1000

1010

1000

E035

10A

3

2

1

45

G240

1211

3402

3402

D852

M

L

!

P

STOP

10

ǹ 9711

5

ELECTRICAL INSTALLATION

Electrical installation

2-52

7.

C.W.S.-2

CWS is the abbreviation for Central Warning
System.
The system consists of an electronic unit (D853)
and a digital display. The display is used to
display error warnings using symbols.
The CWS is connected using two (2) black
connectors.
Connector 395 (21-pin) and connector 396 (15
pin).

Red warning symbol

Function

Connector + contact

Wire number

air system storage pressure too low

395/9

3426

steering circuit

395/8

3518

engine oil pressure too low

395/10

3014

coolant temperature too high

396/2

3012

coolant level too low

396/3

3036

alternator charging current too high
(

> 30
 0.5 V)

396/6

1020

alternator charging current too low
(

> 20
 0.5 V)

396/6

1020

cab not locked

395/11

3492

engine management

395/14

3435

Orange warning symbol

coolant level

395/5

3022

retarder malfunction

395/12

3417

truck ABS malfunction

395/6

3427

engine management malfunction

395/14

3435

trailer ABS malfunction

395/7

3428

ECAS malfunction

395/20

3431

blocked air filter

395/3

3017

fuel level (too) low

395/2

3413

AGS malfunction

395/4

3469

HGS fluid level (delayed switch)

395/19

3474

ASC

395/17

3471

10

ǹ 9711

5

Electrical installation

ELECTRICAL INSTALLATION

2-53

CONNECTOR POINTS CWS-2 UNIT

CONNECTOR 395

Pin
No.

Designation

Wire

number

1

Interconnection to connector 396, pin 10.

3406

2

Input for alarm function “Fuel supply on reserve”. Activated if the fuel supply
meter reaches the red area. The instrument panel connects point A2 to earth.

3413

3

Input for alarm function “Fuel filter blocked”. Activated if pneumatic switch F016
closes and pin 1 is connected to earth. If the input is 0 V (earth), the light
concerned will light up.

3017

4

Input for alarm function “Lubricating system”. Activated in the case of a
malfunction. The AGS unit supplies a voltage to the CWS unit and will activate
the light on the CWS panel.

3469

5

Daily check.
If the input is connected to earth, the symbol will light up.

3022

6

Input for alarm function “ABS truck malfunction”. Activated if the truck ABS
system malfunctions. If the input is 0 V (earth), the light concerned will light up.

3427

7

Input for alarm function “ABS trailer malfunction”. If the input is 0 V (earth), the
light concerned will light up.

3428

8

Input for alarm function “Emergency circuit steering system” first (1st) circuit.
Activated if fluid passage switch F047 closes and pin 2 is connected to earth. If
the input is 0 V (earth), the light concerned will light up.

3518

9

Input for alarm function “Brake reservoir pressure”. Activated if the brake
reservoir pressure is too low (switch at reservoir pressure meter closed).

3426

10

Input for alarm function “Oil pressure”. Activated if pressure switch F011 closes
as a result of an insufficient oil pressure. If the input is 0 V (earth), the light
concerned will light up.

3014

11

Input for alarm function “Cab lock”.
Activated if switch F009 is closed.
If the input is 0 V (earth), the light concerned will light up.

3492

12

Input for alarm function “Retarder”.

3417

14

Input for alarm function “Engine management”.
Orange symbol: less serious malfunction.
Red symbol: serious malfunction.

3435

17

Input ABS/ASC (D586).
This lamp: blinks a few times when switching on the contact if the ABS/ASC
traction switch (C737) is activated and lights up continuously if a malfunction
occurs in this control.

3471

19

Input for alarm function “Fluid level HGS”. Activated if switch F076 closes
because the level is too low. If the input is 0 V (earth), the light concerned will
light up after eight (8) seconds.

3474

20

Input for alarm function “ECAS defective”.

3431

10

ǹ 9711

5

ELECTRICAL INSTALLATION

Electrical installation

2-54

CONNECTOR 396

Pin
No.

Designation

Wire

number

1

Activation switch “I”, more warnings.

3490

2

Input for alarm function “Coolant temperature too high”.
The signal on this input originates from the instrument panel DIP 2 (D816). If
the input is 0 V (earth), the light concerned will light up.

3012

3

Coolant level too low. If the level is too low, the switch closes and the symbol
lights up.

3036

5

Door on driver’s side open/closed.

2600

6

Input D

+ for alarm functions “Generator voltage too high/too low”.

Generator voltage too low:
If D+ is

< 21
 1V, the alarm function is activated. Generator voltage too high:

If D+ is

> 30
 1V, the alarm function is activated. The input receives its analog

signal from D+ from the generator.

1020

9

Output central warning lamp (D004) red.
The CWS unit will activate the lamp if a malfunction has been detected which
must be repaired as soon as possible. The only exception to this rule is the
malfunction signal: alternator voltage too low.
If the input is 0 V (earth), the red light on the CWS panel will light up.

3403

10

Interconnection to connector 395, pin 1.

3406

12

Connection for control lighting.

2630

13

Earth connection.

M

14

Supply connection behind contact.

1211

15

Supply connection in front of contact.

1101

10
