General location of components

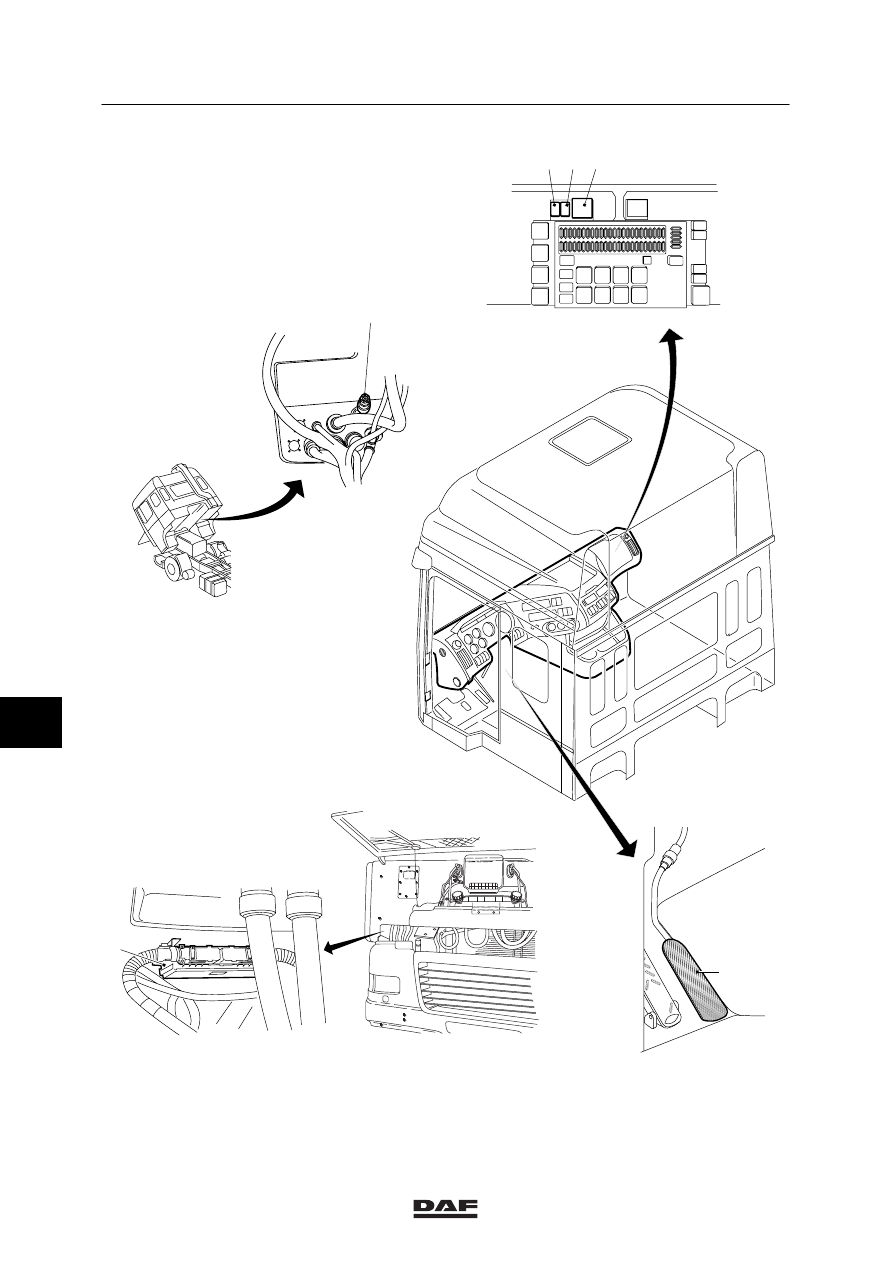

LOCATION OF COMPONENTS

1-23

E500909

47

48

49

46

58

33

8

ǹ 0009

5

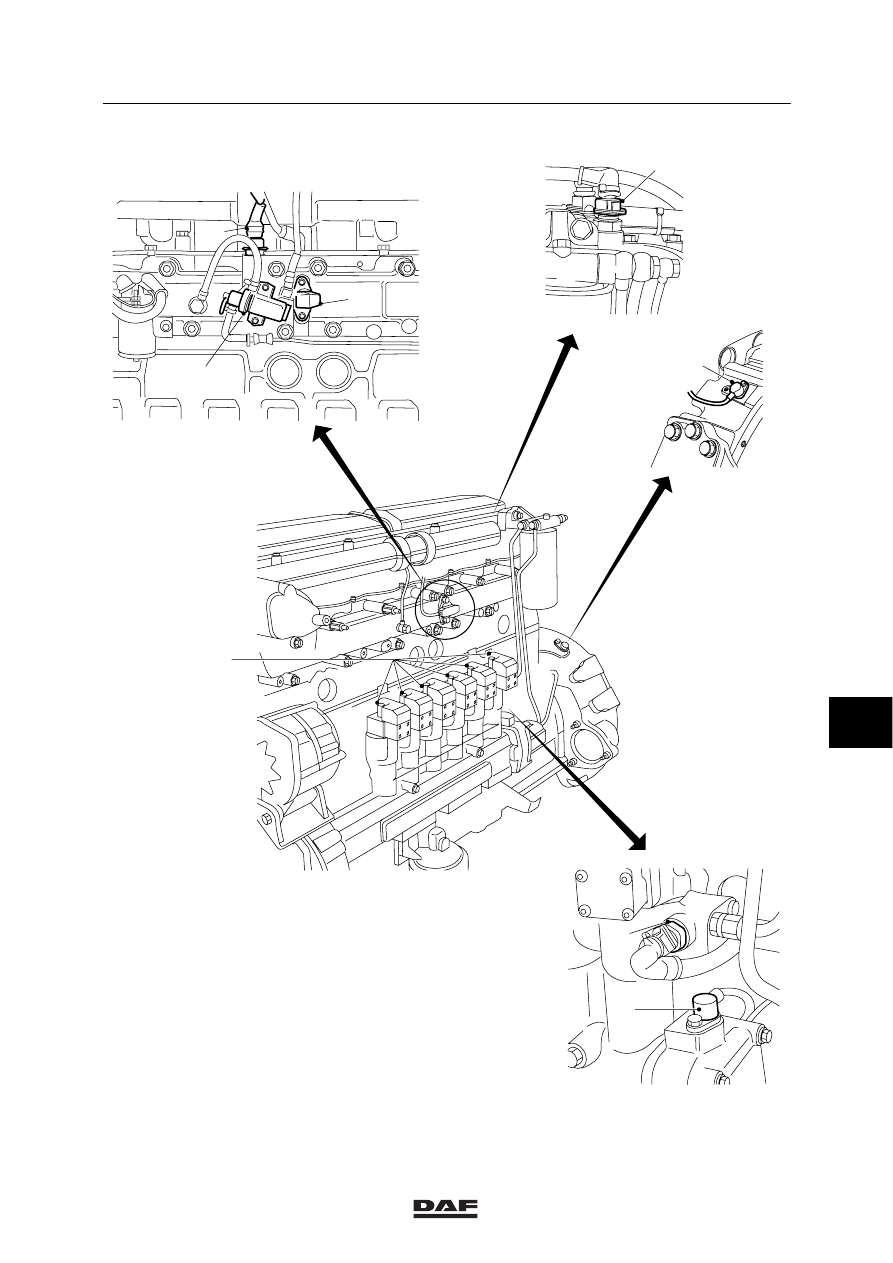

LOCATION OF COMPONENTS

General location of components

1-24

E500910

57

59

70 36

69

68

8

ǹ 0009

5

General location of components

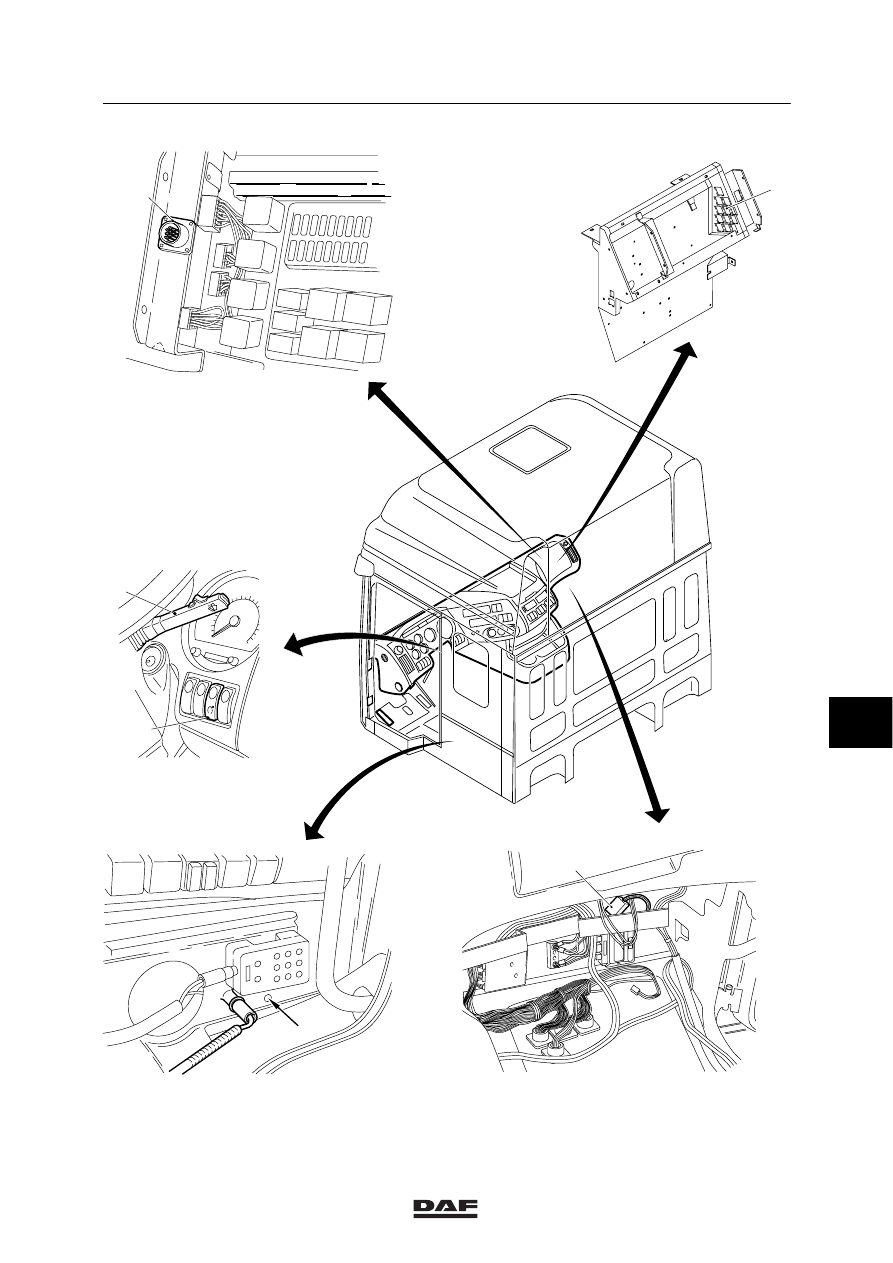

LOCATION OF COMPONENTS

1-25

64

63

61

62

65

67

66

60

E500673

8

ǹ 0009

5

LOCATION OF COMPONENTS

General location of components

1-26

1.4 LOCATION OF COMPONENTS IN RELATION TO THE CIRCUIT DIAGRAM:

1316630/24-29

Column 1

=

Basic code numbers of the
component

Column 2

=

Description

Column 3

=

Location

Column 4

=

Position number in illustration

1

2

3

4

A000

FA (semi-)trailer socket, 7-pin

Rear end of the chassis

32

A001

Rear fog light back-up light socket,
FA (semi-)trailer, 7-pin

Rear end of the chassis

40

A002

FT (semi-)trailer socket, 7-pin

Cab rear

41

A003

Rear fog light back-up light socket,
central supply for FT (semi-)trailer,
7-pin

Cab rear

42

A004

ABS FA (semi-)trailer socket, 7–pin

Rear end of the chassis

43

A005

ABS FT (semi-)trailer socket, 7–pin

Cab rear

44

A021

Connector, diagnostic

Central box, left-hand side

47

A026

Body builder side-light

In chassis, rear left

50

A038

Accessory socket, 2-pin

Behind the bulkhead on the
co-driver’s side

48

A040

Connector, alarm system

Central box, right-hand side

49

A042

Dashboard socket, 2-pin

Front of heating unit, right-hand side

45

A043

Socket, 2-pin

Chair console on driver’s side

46

A046

Connector for the body builder for
remote control connection

Below cab, co-driver’s side

68

B036

Resistor, alternator, D+

On print track of printed circuit, central
box.

19

B131

t/m

B136

Pump units with magnetic valve

In pump housing

60

B290

Electro-pneumatic boost pressure
valve

On inlet-air duct

63

B344

Electronic unit for AGS

In lubrication pump housing

9

C776

Stalk switch

On steering column

33

C804

Flexible vehicle speed limiter switch

Right-hand side instrument panel

58
