DAF 95XF. Manual - part 86

2

Removal and installation

XE ENGINE

4-37

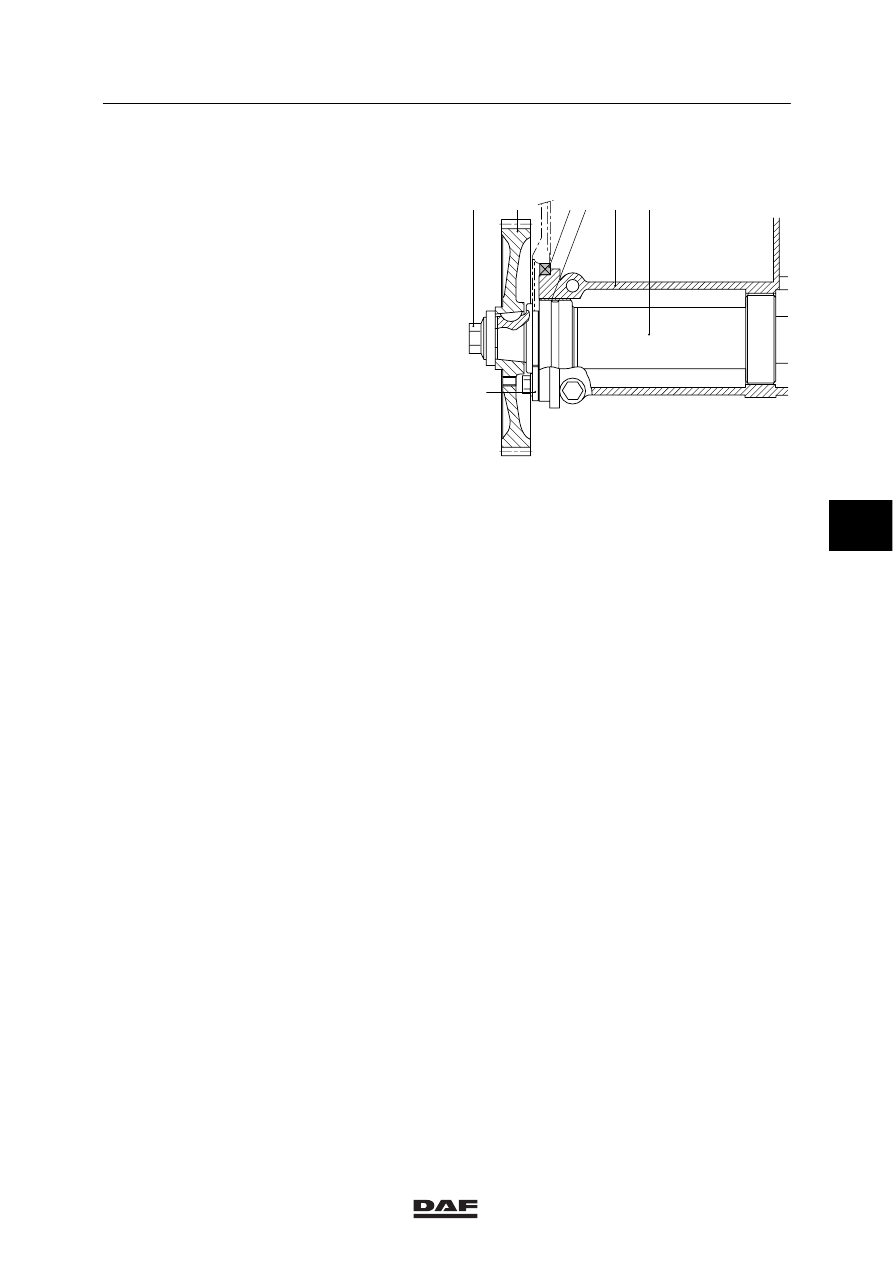

4.25 REMOVAL AND INSTALLATION, TIMING GEAR SEALING RING

Removing the timing-gear case sealing ring
1.

Position cylinder 1 in the top dead centre
(TDC on the flywheel, cylinder 6 in rocking
position).

2.

Remove the pump housing camshaft gear
wheel (1).

3.

Remove the sealing ring (2) by tapping it
from the timing-gear case in the driving
direction.

Installing the timing-gear case sealing ring
1.

Install a dry new timing-gear case
sealing ring (2) using special tool
(DAF no. 1329318).

2.

Install the pump housing camshaft gear
wheel (1).

1

3

5

6

2 7

4

M200887

5

ǹ 0008

2

XE ENGINE

Removal and installation

4-38

5

ǹ 0008

2

Disassembly and assembly

XE ENGINE

5-1

5. DISASSEMBLY AND ASSEMBLY

5.1 DISASSEMBLY AND ASSEMBLY OF THE FAN DRIVE

The fan drive should be
disassembled and assembled in a
very accurate fashion.
Inaccurate assembly of the fan drive
may produce strange noises in the
engine or severe engine damage.

5

ǹ 0008

2

XE ENGINE

Disassembly and assembly

5-2

13

8

2

1

12

3

4 5

6

7

9 10 11

M200671

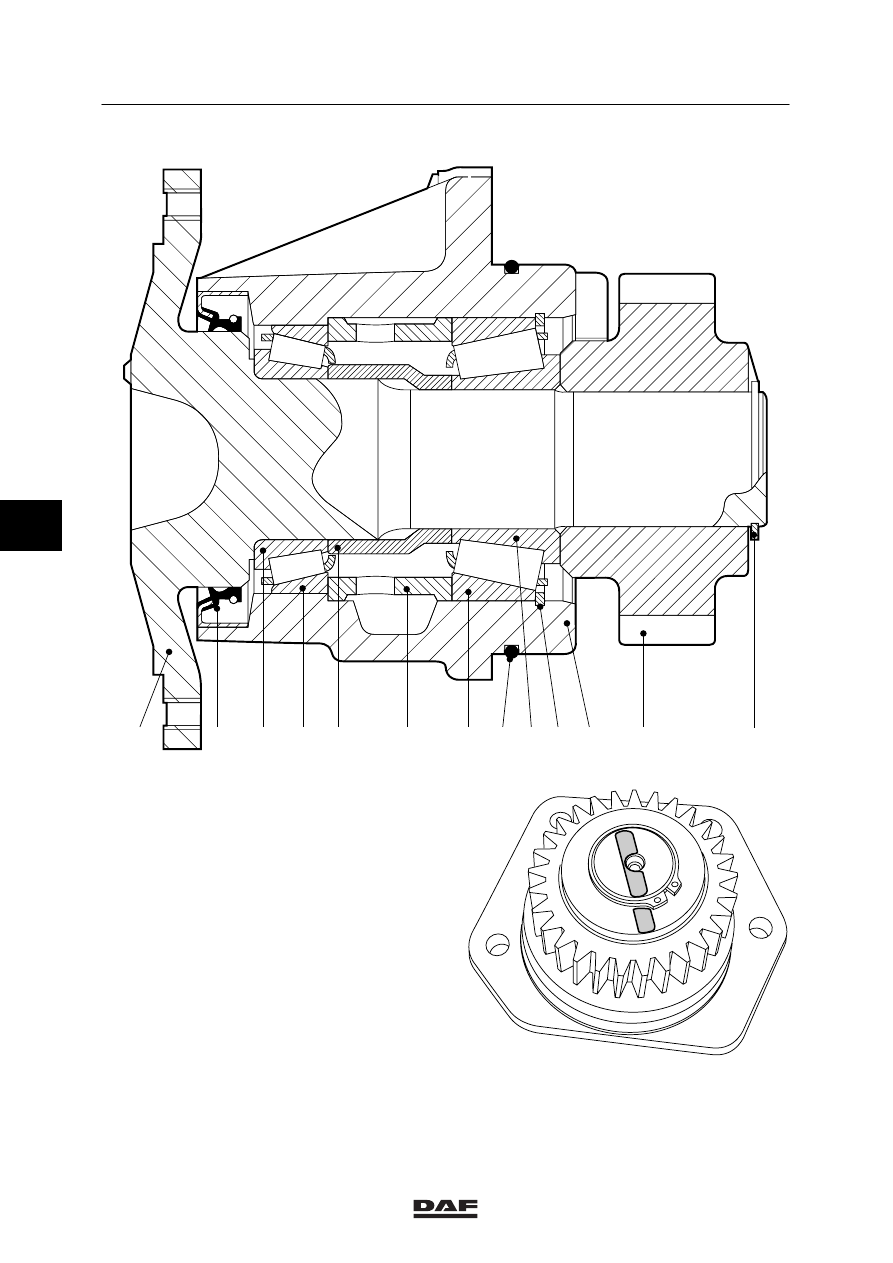

Disassembling the fan drive
1.

Remove the circlip (13) on the gear wheel
(12) side.

Note:
A mark may have been provided on the rear
side of the shaft during initial assembly. This
mark is used to check whether the gear
wheel (12) has turned relative to the shaft. If
so, the shaft and/or the gear wheel (12)
is/are rejected.

M200688
