DAF 95XF. Manual - part 56

2

Disassembly and assembly

XF ENGINE

5-5

Note:
The holes in the intermediate ring should be on
the oil sealing ring side.

2.

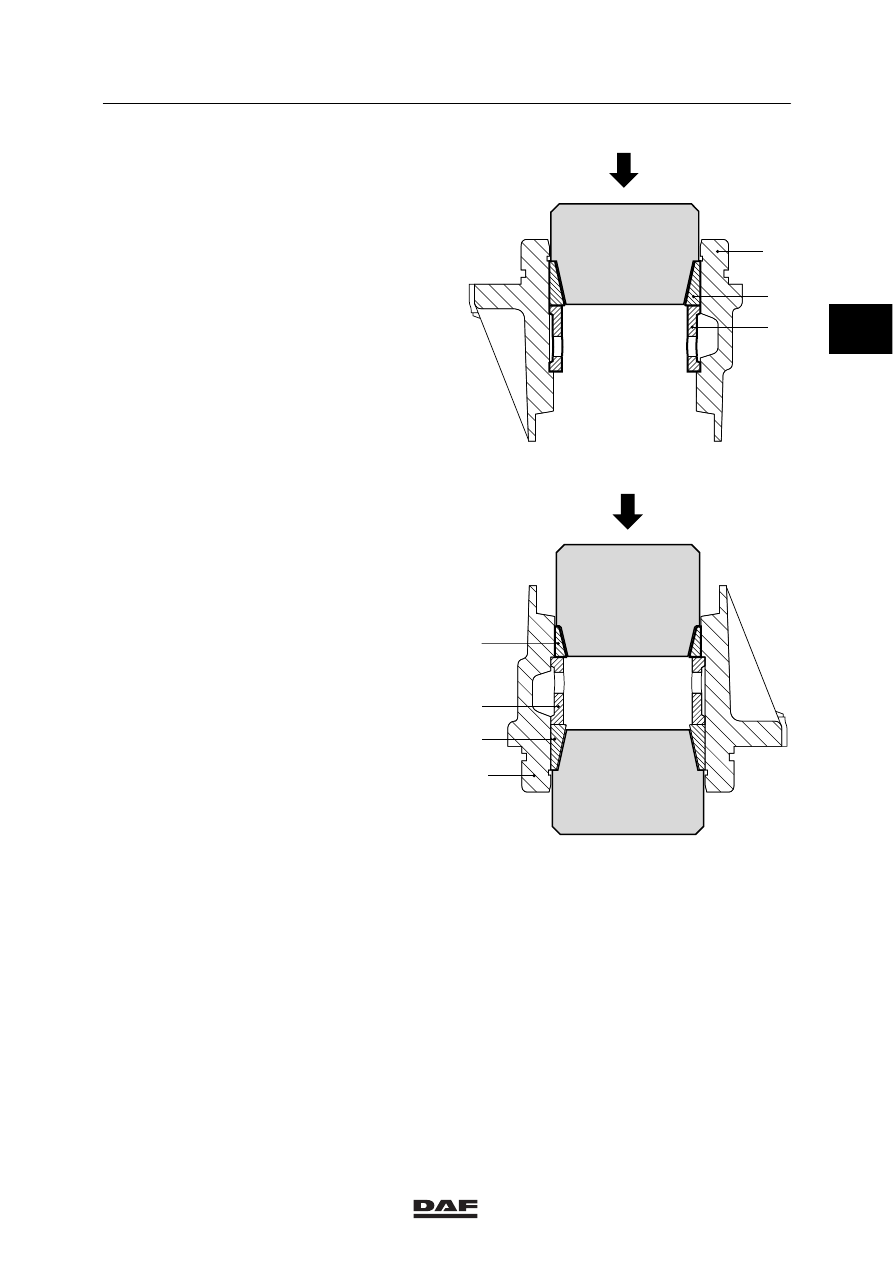

Install the intermediate ring (6) in the
bearing housing (11).

3.

Use the special tool (DAF no. 1329383) to
press the bearing ring (7) into the bearing
housing (11) until it abuts on the
intermediate ring (6).

4.

Turn the bearing housing (11) and support
the bearing ring (7), using the special tool
(DAF no. 1329383).

5.

Use the special tool (DAF no. 1329384) to
press the bearing ring (4) into the bearing
housing (11) until it abuts on the
intermediate ring (6).

11

7

6

M200681

4

6

7

11

M200682

2

ǹ 0008

2

XF ENGINE

Disassembly and assembly

5-6

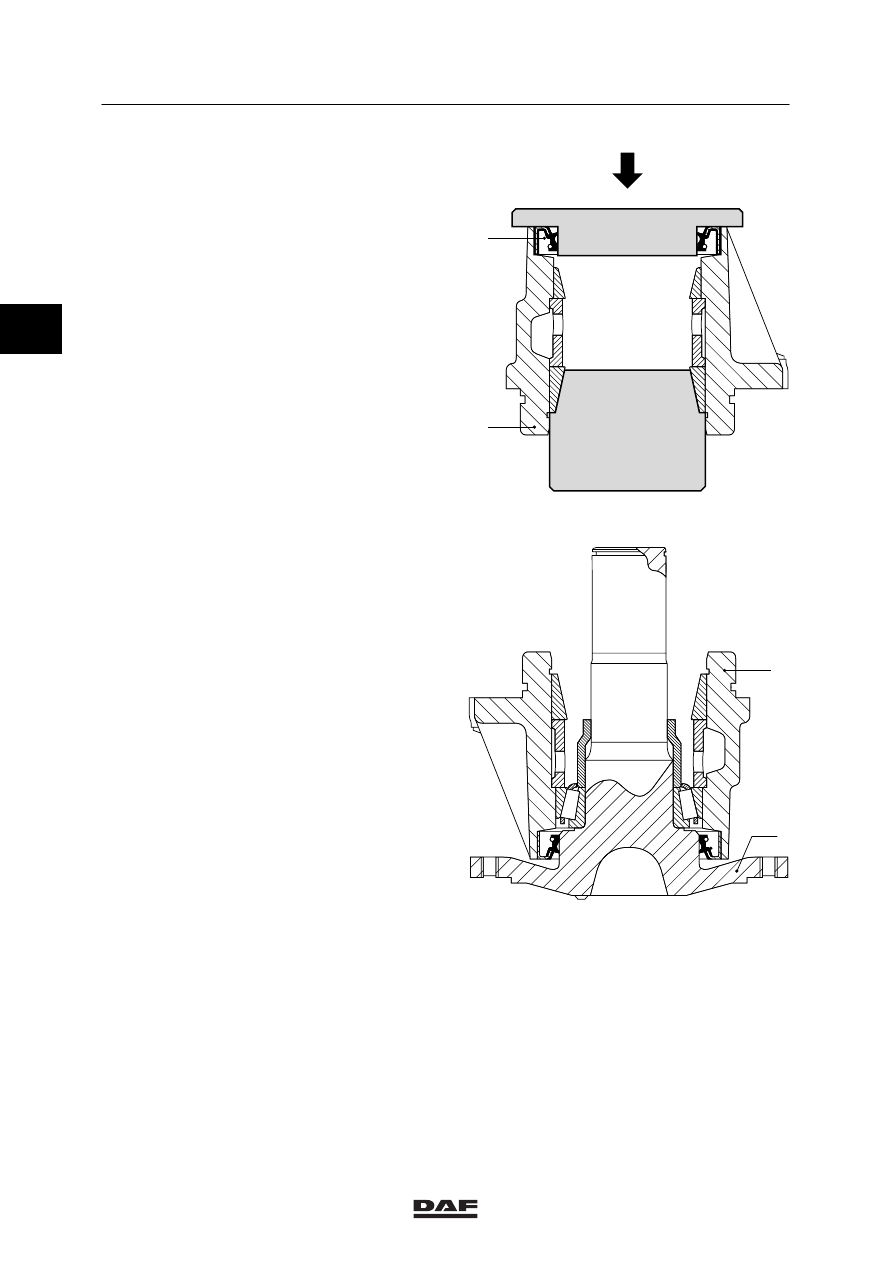

6.

Use the special tool (DAF no. 1329385) to
press the oil sealing ring (2) into the bearing
housing (11) until it is level with the front of
the bearing housing (11).

7.

Lightly oil the bearing face of the oil sealing
ring on the shaft (1) and carefully install the
shaft (1) in the bearing housing (11).

M200683

2

11

11

1

M200684

2

ǹ 0008

2

Disassembly and assembly

XF ENGINE

5-7

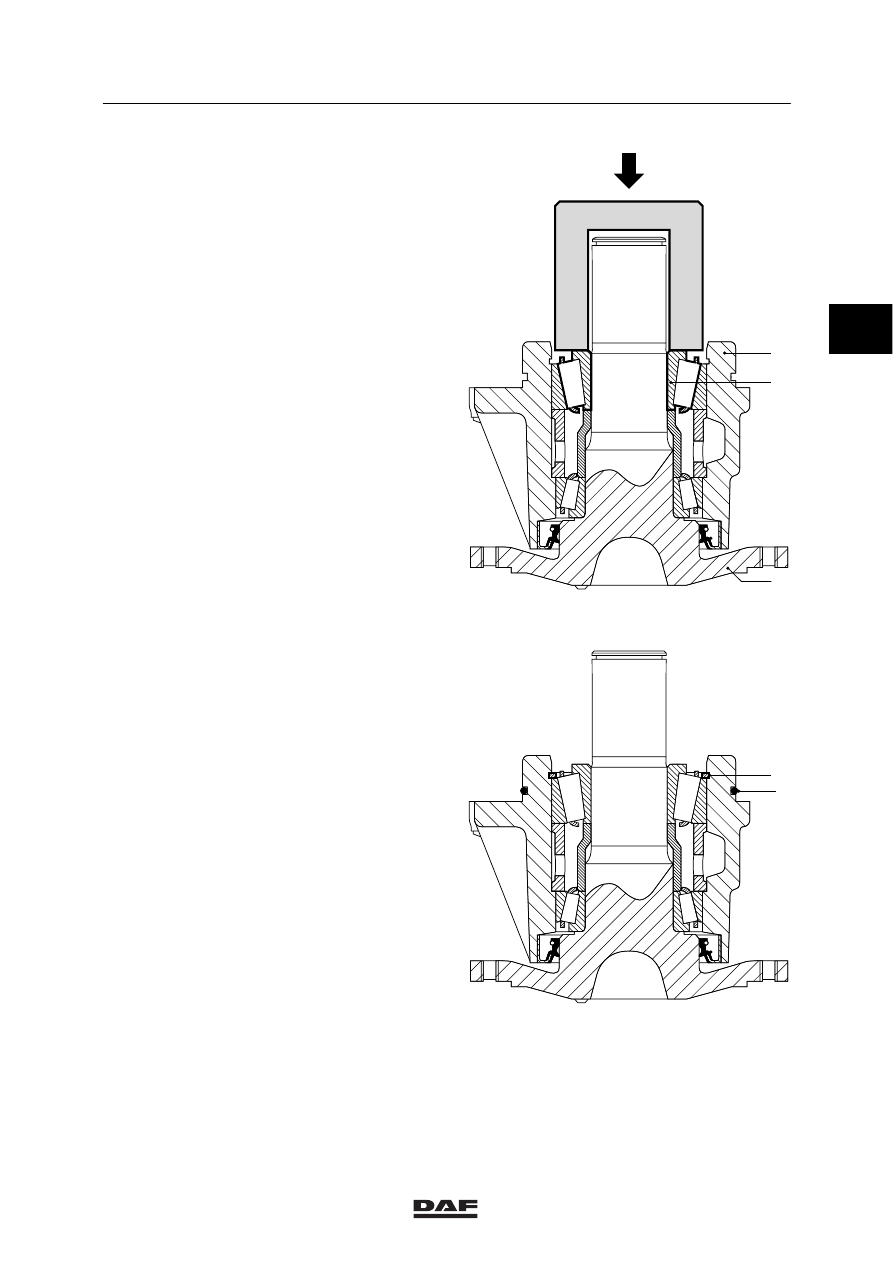

Note:
When forcing on the bearing (9), rotate the
bearing housing (11) at least 5 times, allowing
the bearings to settle.

8.

Using a low pressing force and the special
tool (DAF no. 1329382) press the bearing
(9) onto the shaft (1) until it abuts.

9.

Install the circlip (10) in the bearing housing
(11). Install a new O-ring (8).

11

9

1

M200685

8

10

M200686

2

ǹ 0008

2

XF ENGINE

Disassembly and assembly

5-8

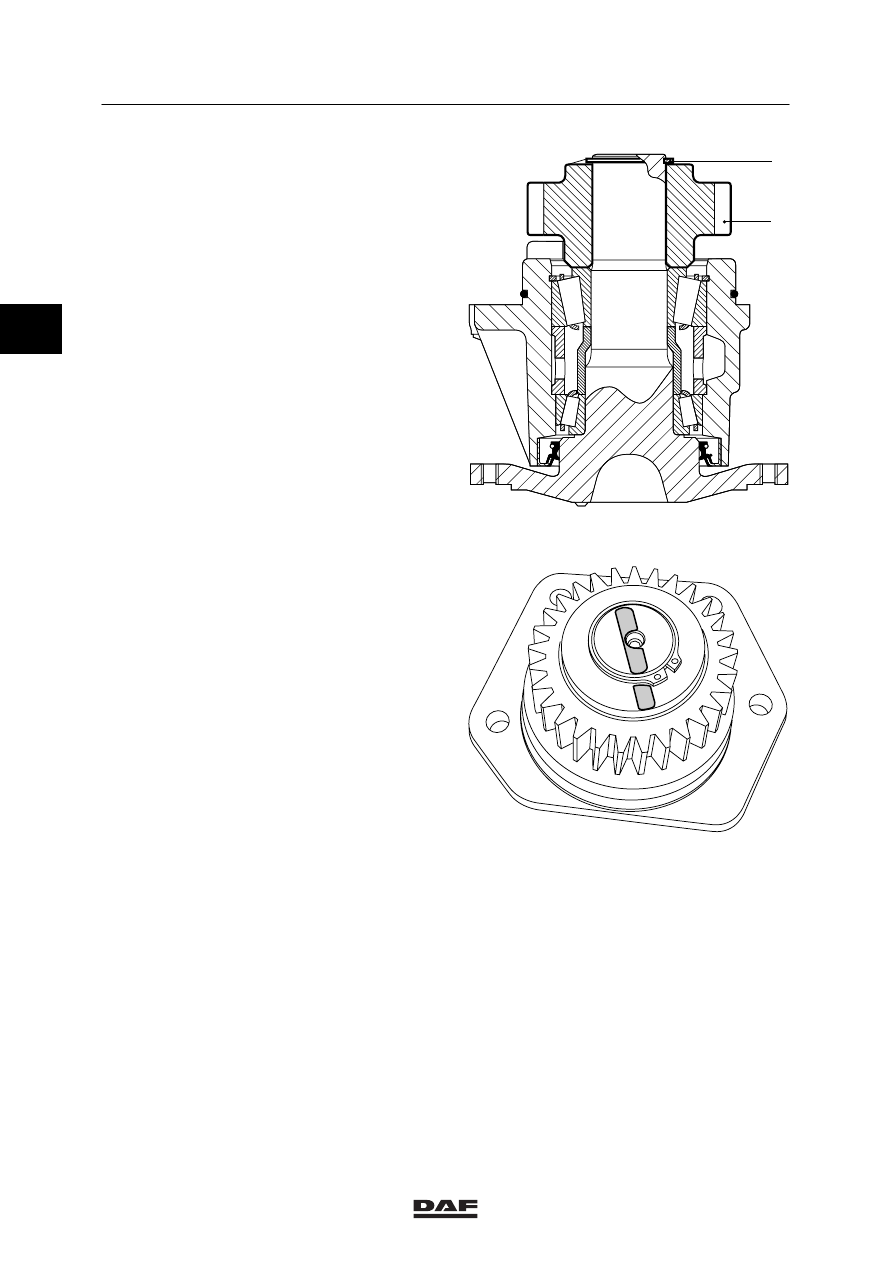

10. Remove any grease and oil from the shaft

(1) and gear wheel (12) local to the contact
areas.

Note:
The gear wheel (12) must not under any
circumstances be exposed to the specified
maximum temperature for more than
30 minutes. This may have a negative
impact on the mechanical properties of the
gear wheel (12).

11. Heat the gear wheel (12) evenly to the

specified temperature in the shortest
possible time (on a hot plate using thermal
pins), see main group “Technical data”.

12. Install the gear wheel (12) onto the shaft

(1). Do not use a press.

13. Fit the circlip (13).

14. Make a marking across shaft (1) and gear

wheel (12). This is necessary to check
during inspection or repair whether the gear
wheel (12) has turned relative to the
shaft (1).

12

13

M200687

M200688

2

ǹ 0008
