DAF 95XF. Manual - part 48

2

Removal and installation

XF ENGINE

4-15

Installing the exhaust manifold
1.

Install the exhaust manifold with new
gaskets. Tighten the fixing bolts with the
spacer sleeves to the specified torque, see
main group “Technical data”.

2.

Install the heat shields of the exhaust
manifold. Tighten the fixing bolts to the
specified torque. See main group
“Technical data”.

3.

Install the oil discharge pipe for the
turbocharger.

4.

Spray clean engine oil into the oil supply of
the turbocharger, and install the oil supply
pipe.

5.

Install the turbocharger pipe (5).

6.

Install the inlet air pipe (4) between the
turbocharger and the intercooler.

7.

Install the butterfly valve (3).

8.

Install the air inlet pipe (2).

9.

Install the turbocharger heat shields (1).
Tighten the fixing bolts to the specified
torque. See main group “Technical data”.

10. Start the engine and check all connections

for leaks.

2

ǹ 0008

2

XF ENGINE

Removal and installation

4-16

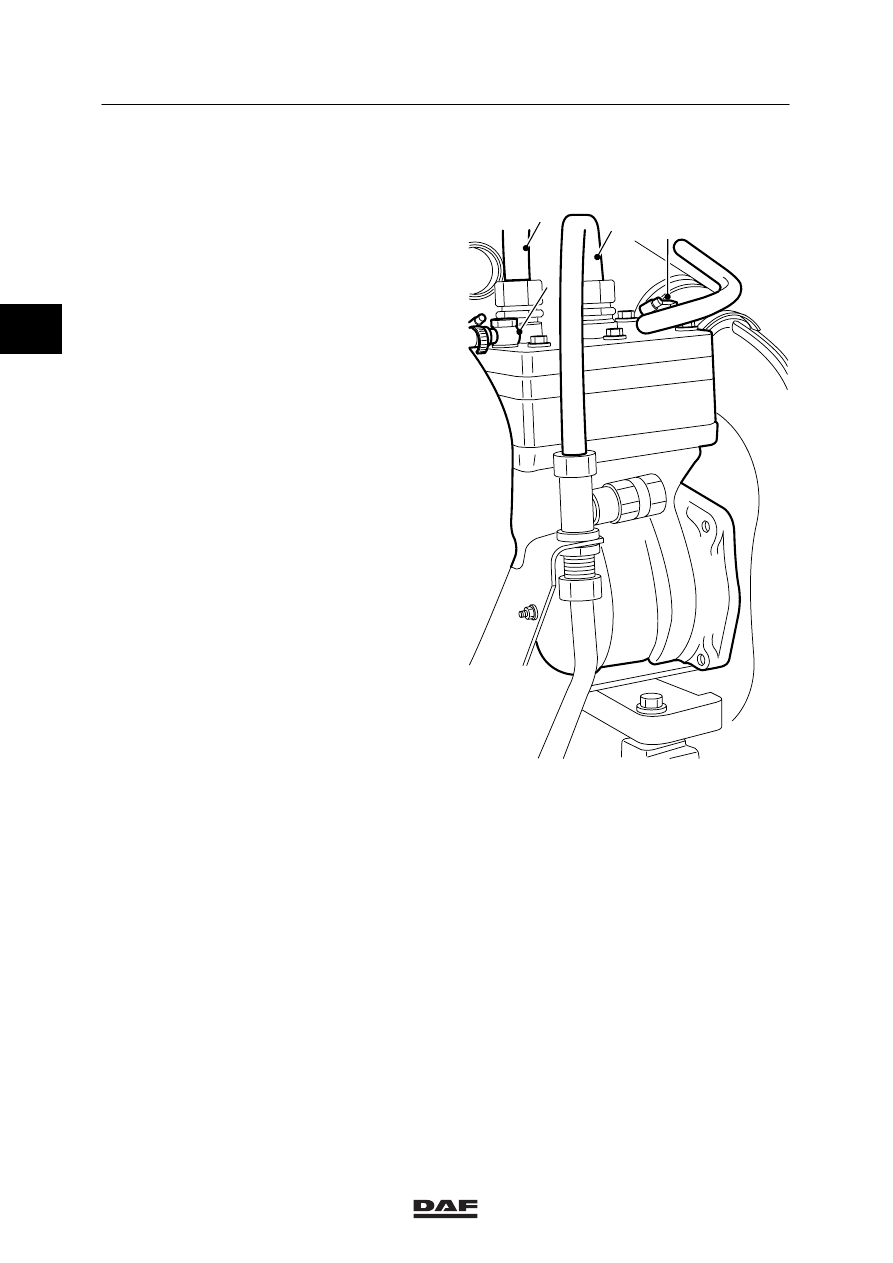

4.9 REMOVAL AND INSTALLATION, AIR COMPRESSOR

Removal, air compressor
1.

Partially drain the coolant.

2.

Remove the coolant connections (1).

3.

Remove the air pipes (2) and (3).

4.

Disconnect the lubricating-oil pipe.

5.

Disconnect the service pipe from the air
dryer.

6.

Remove the mounting bracket at the back
of the compressor.

7.

Remove the fixing bolts from the
timing-gear cover.

8.

Remove the compressor from the
timing-gear case. Remove the O-ring from
the compressor housing.

Installation, air compressor
1.

Fit a new O-ring to the compressor housing
and install the compressor on the
timing-gear case.

2.

Install the fixing bolts of the air compressor
and tighten them to the specified tightening
torque, see main group “Technical data”.

3.

Install the mounting bracket at the back of
the compressor. Tighten the fixing bolts to
the specified torque. See main group
“Technical data”.

4.

Fit the service pipe.

5.

Install the lubricating-oil pipe.

6.

Install the air pipes (2) and (3).

7.

Install the coolant pipes (1).

8.

Fill the cooling system.

R600246

1

2

3

1

2

ǹ 0008

2

Removal and installation

XF ENGINE

4-17

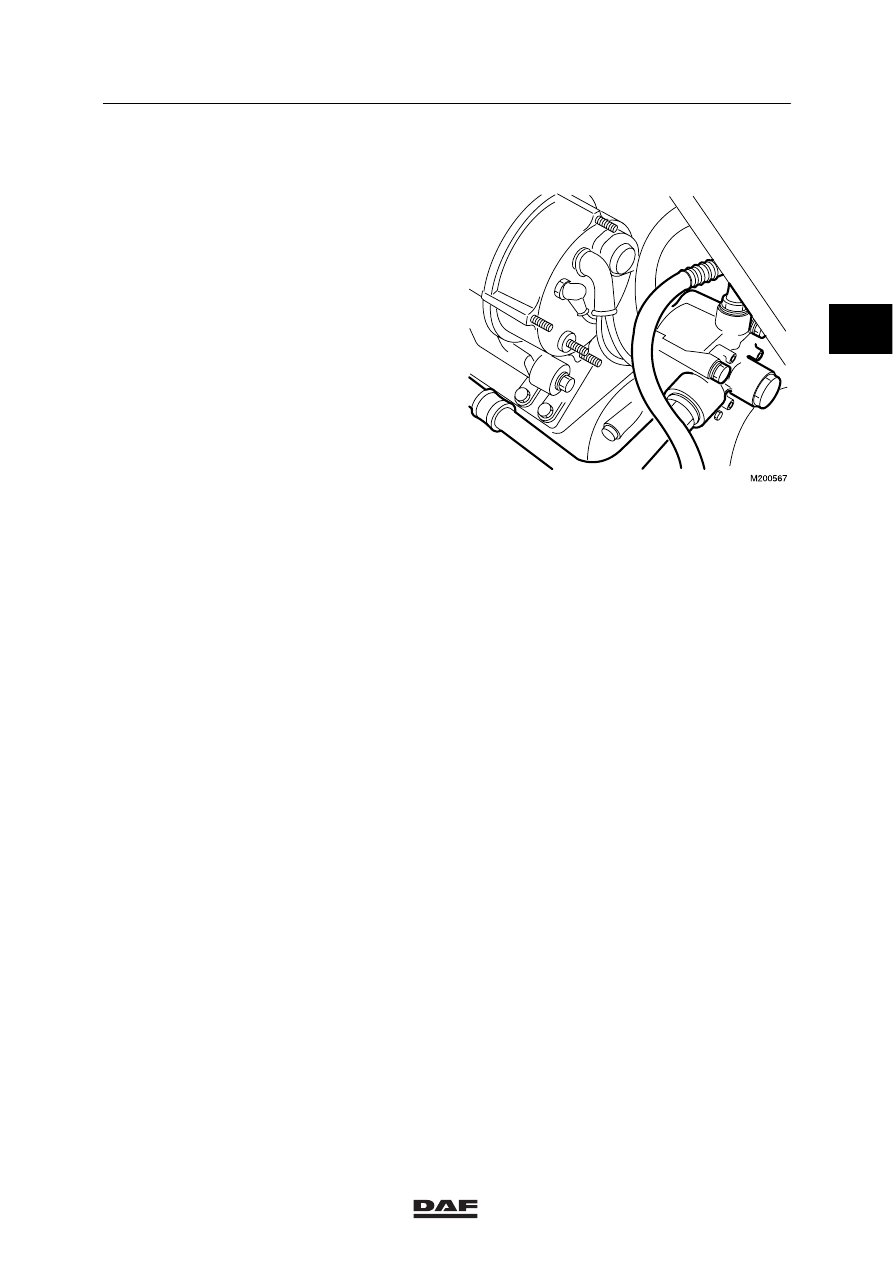

4.10 REMOVAL AND INSTALLATION, STEERING PUMP

Removal, steering pump
1.

Clean the steering pump and the
surrounding area.

2.

Remove the suction and delivery pipes from
the steering pump. Collect the oil flowing
out of the system.

3.

Immediately plug the openings in the pump
and pipes to prevent dirt entering the
system.

4.

Remove the two fixing bolts in the
timing-gear cover and take the pump from
the timing-gear case.

5.

Check the gear wheel for wear or damage.

6.

Remove the O-ring.

Installation of the steering pump
1.

Fit a new O-ring.

2.

Fit the steering pump. Tighten the fixing
bolts to the specified torque. See main
group “Technical data”.

3.

Install the suction and delivery pipes of the
steering pump. Fit the banjo bolts. Tighten
the banjo bolts to the specified torque, see
main group “Technical data”.

4.

Fill the oil tank with the specified oil.

5.

Bleed the steering system.

6.

Check the pipes for leaks.

2

ǹ 0008

2

XF ENGINE

Removal and installation

4-18

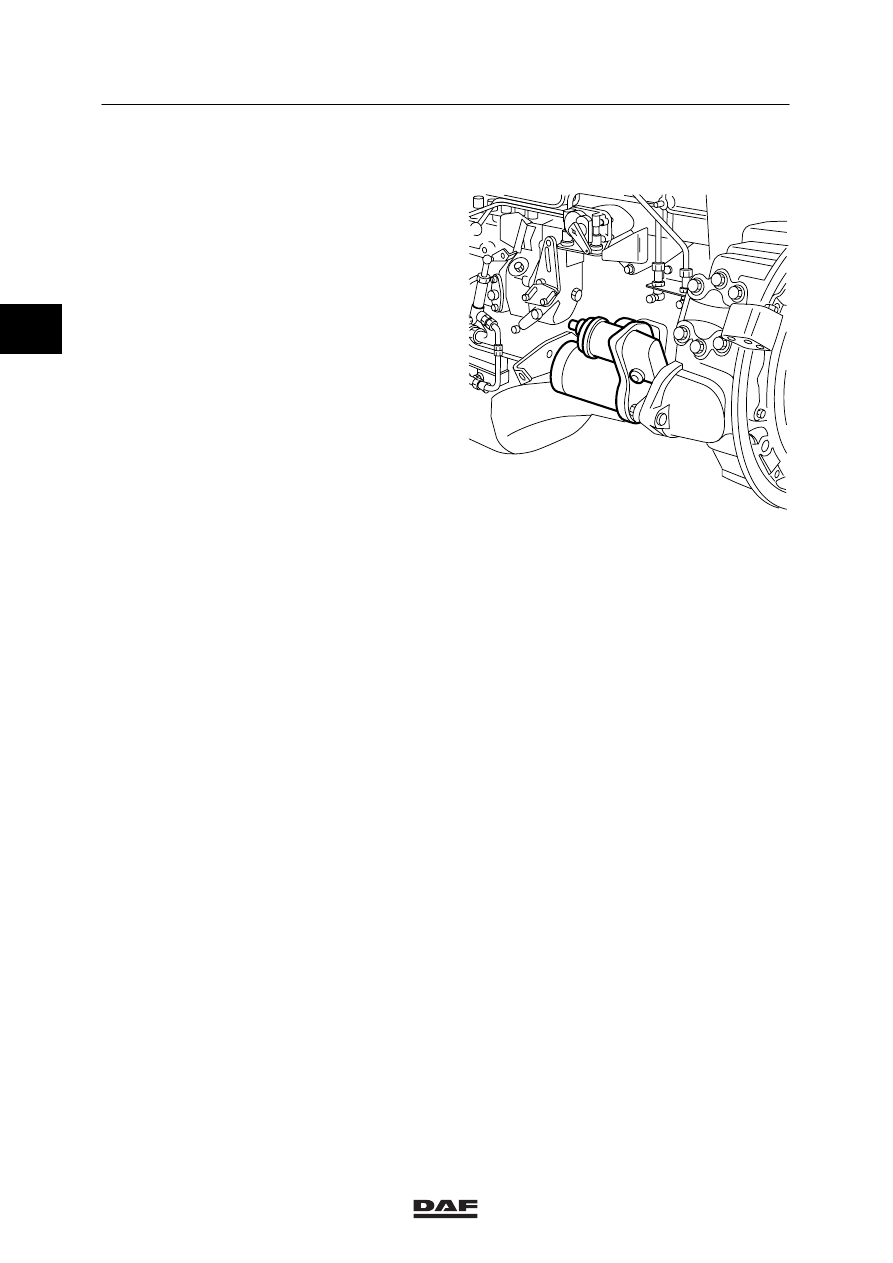

4.11 REMOVAL AND INSTALLATION, STARTING MOTOR

Removing the starting motor
1.

Remove both battery leads from the battery
poles.

2.

Remove the electrical connections from the
starting motor.

3.

Remove the fixing nuts and the starting
motor.

4.

Check the toothed pinion for damage.

Installing the starting motor
1.

Clean the contact surfaces of the starting
motor and the flywheel housing.

2.

Install the starting motor in the flywheel
housing and tighten the fixing nuts to the
specified tightening torque, see main group
“Technical data”.

3.

Install the electrical connections of the
starting motor.

4.

Reconnect both leads to the battery
terminals.

M200568

2

ǹ 0008
