   Changing a fuse

T

R

O

U

B

L

E

S

H

O

O

T

IN

G

8

 CHANGING A FUSE

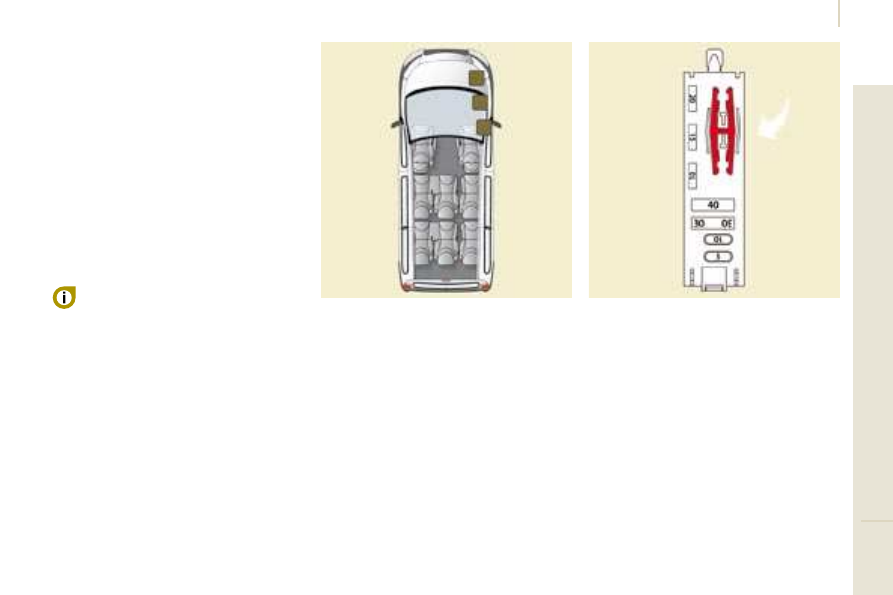

 The three fuse boxes are placed:
   -

in the fascia panel on the right-hand side

(behind the storage compartment, retractable),

  -   in the passenger compartment (battery

compartment),

  -

under

the bonnet.

  Removing and fitting a fuse

 Before changing a fuse, the cause of the

fault must be found and rectified.
   -   Use the pliers.

  Always replace a faulty fuse with a fuse
of the same rating.
  CITROËN  will not accept responsibility for

the cost incurred in repairing your vehicle

or for rectifying malfunctions resulting from

the installation of auxiliary accessories

not supplied and not recommended by

 CITROËN  and not installed in accordance

with its instructions, in particular when

the combined consumption of all of the

additional equipment connected exceeds

10 milliamperes.

 The descriptions communicated are only

the fuses which can be changed by the

user using the pliers and replacement fuses

located behind the fascia panel storage

compartment on the right-hand side. For any

other operations, visit a  CITROËN  dealer.

  Intended for professionals: for complete

fuse and relay information, consult the

"Methods" diagram via the Network.

1

7

6

   Changing a fuse

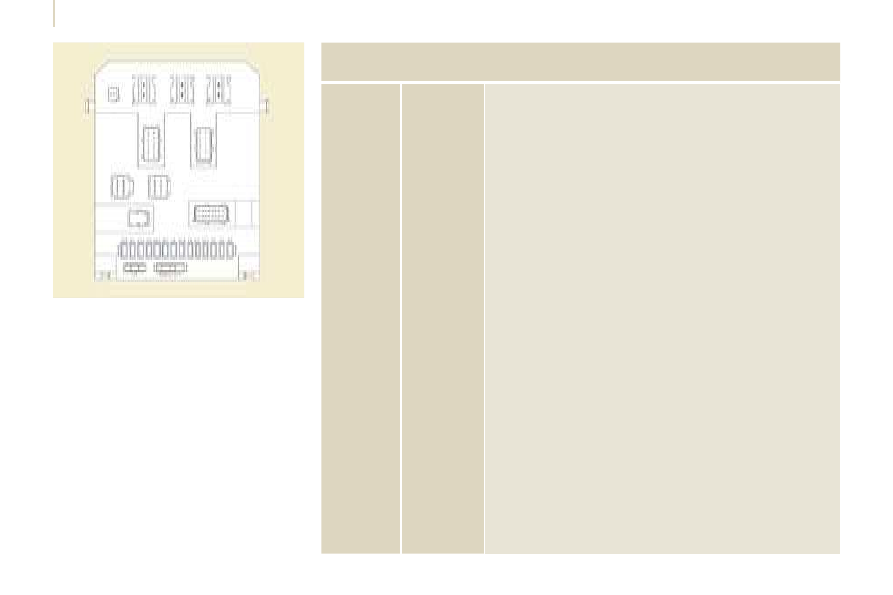

 RIGHT-HAND SIDE FASCIA
PANEL FUSES

   -   Tilt the storage compartment then pull it

firmly to access the fuses.

   Fuses

   A (amps)

  Allocation

   1

   15

 Rear wiper

   2

   -

 Free

   3

   5

 Air bag control unit

   4

   10

 Steering wheel angle sensor, Diagnostic socket, ESP sensor,

Manual ventilation, Clutch switch, Headlamp beam height,

Particle emission filter pump

   5

   30

 Electric mirrors,

Passenger electric window motor

   6

   30

 Front electric windows supply

   7

   5

 Courtesy lights and glove box light

   8

   20

 Multifunction display, Anti-theft alarm siren,

Audio equipment, Compact disc changer,

Audio/telephone, Trailer fuse box (accessory)

   9

   10

 Row 2 accessories socket

   10

   30

 Rear ride height corrector, Steering wheel switching,

Instrument panel

   11

   15

 Diagnostic socket, Ignition switch

   12

   15

 Hands-free kit, Air bag control unit,

Parking assistance control unit

   13

   5

 Engine fuse box, Trailer fuse box

   14

   15

 Rain sensor, Rear ventilation, Automatic air conditioning,

Instrument panel

   15

   30

 Locking/unlocking/deadlocking of the accesses

   16

   -

 Free

   17

   40

 Heated rear screen, Heated mirrors

   Changing a fuse

T

R

O

U

B

L

E

S

H

O

O

T

IN

G

8

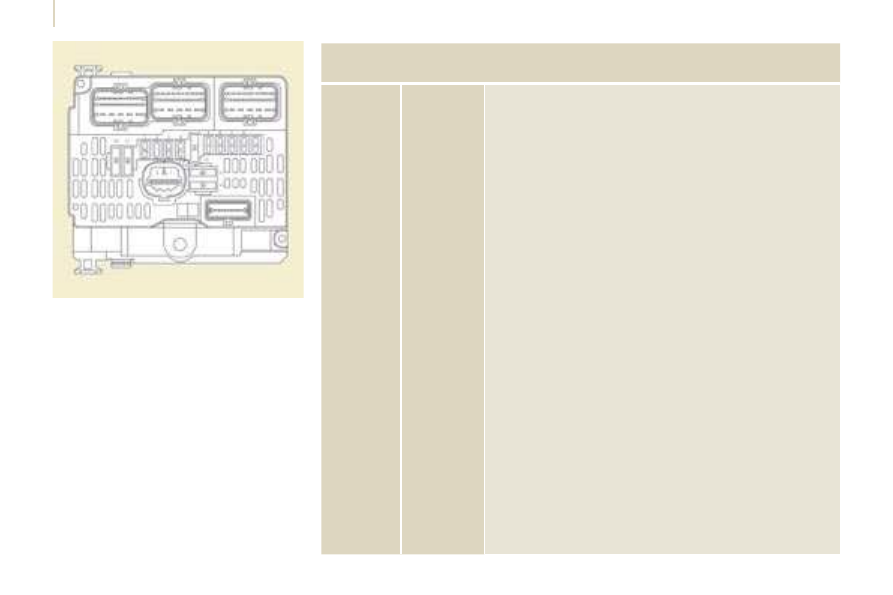

 PASSENGER COMPARTMENT
FUSES

   -   Unclip the battery compartment cover.
  -   Remove the red battery terminal (+).
  When you have finished, close the cover
carefully.

   Fuses

   A (amps)

  Allocation

   1

   30

 Heated seats

   2

   20

 Row 3 12 V socket

   3

   40/50

 Trailer fuse box (accessory)

   4

   -

 Free

   36

   15

 Hinged door locks

   37

   10

 Hinged door locks

   38

   20

 Hinged door rear wiper

   39

   10

 Rear ventilation

   40

   5

 Folding mirrors

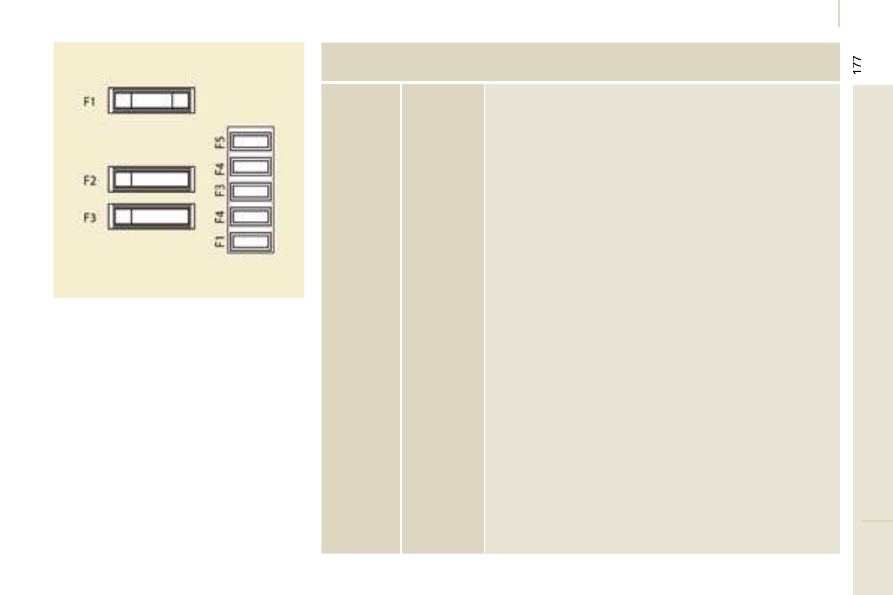

 FUSES UNDER THE BONNET

   -   After opening the bonnet, slide the

screenwash support to make access

easier.

  -   Unclip and tilt the box to access the

fuses.

   Fuses

   A (amps)

  Allocation

   1

   20

 Engine control unit, Fuel supply and air supply systems,

Fan assembly

   2

   15

 Horn

   3

   10

 Front and rear wash-wipe pump

   4

   20

 Headlamp wash pump

   5

   15

 Fuel supply system

   6

   10

 Power steering, Secondary brake pedal switch

   7

   10

 Braking system (ABS/ESP)

   8

   20

 Starter control

   9

   10

 Main brake pedal switch

   10

   30

 Fuel supply and air supply systems, Emission control systems

   11

   40

 Front ventilation

   12

   30

 Windscreen wipers

   13

   40

 Built-in systems interface

   14

   30

 Free

1

7

8

   Changing a fuse

special position

   -   Less than a minute after switching

off the ignition, press the wipers stalk

downwards to position the wiper blades

along the windscreen uprights (special

position).

  Changing a front wiper blade
   -   Lift the wiper arm.
  -   Unclip the blade and remove it.
  -   Fit the new blade.
  -   Push back the wiper arm.

  Changing the rear wiper blade
   -   Lift the wiper arm, then unclip the blade

and remove it.

  -   Fit the new blade and push back the

wiper arm.

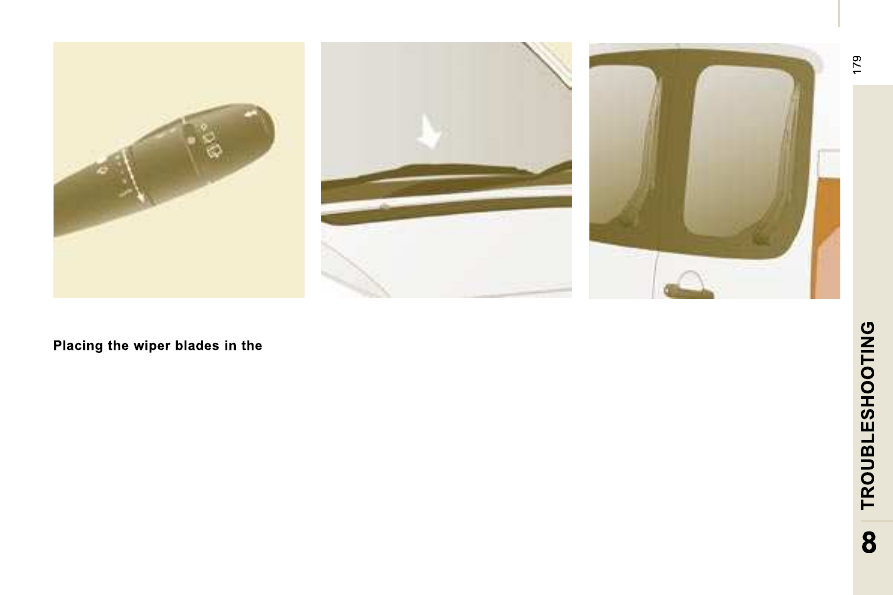

 CHANGING A WINDSCREEN WIPER BLADE

 To return the windscreen wipers to their
normal position, switch on the ignition and

operate the wipers stalk.

 1

7

9
 1

7

9

T

R

O

U

B

L

E

S

H

O

O

T

IN

G

T

R

O

U

B

L

E

S

H

O

O

T

IN

G

8

8

  Without lifting
(4 wheels on the road)

 You should always use a towbar.

  From the front

   -   Unclip the cover by pressing the bottom

part.

  -   Screw in the removable towing eye until

it locks.

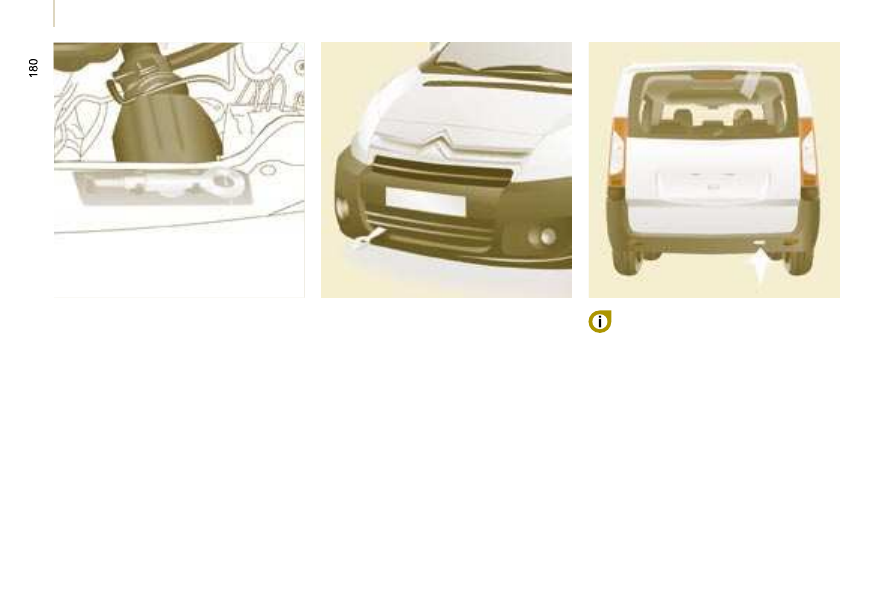

 BEING TOWED

  Lifting (2 wheels on the road only)

 It is preferable to raise the vehicle using

professional lifting equipment.

  From the rear

   -   Unclip the cover using a coin or the flat

part of the towing eye,

  -   Screw in the removable towing eye until

it locks.

  When towing with the engine switched

off, there is no braking or steering

assistance.

  Vehicles fitted with a manual
gearbox (diesel version)

 In the case of vehicles fitted with a manual

gearbox, the gear lever must be in the

neutral position. Failure to observe this

special condition may result in damage

to certain braking components and the

absence of braking assistance the next time

the engine is started.

1

8

0
1

8

0

1

8

2

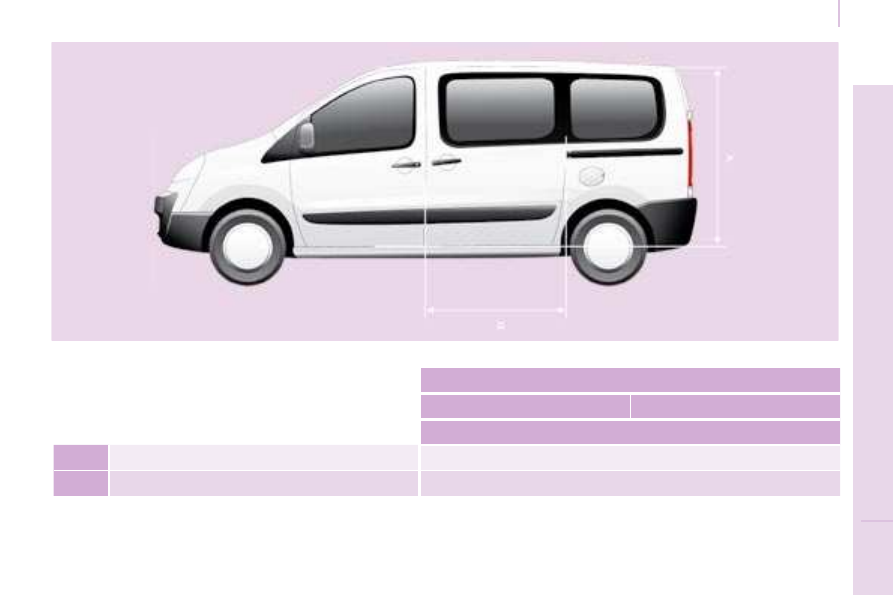

 Dimensions

 1

8

3



Dimensions



T

E

C

H

N

IC

A

L

 D

A

T

A

9

H1

L

Overall length

4 805

5 135

H

Overall heightpneumatic/
metal suspension

1 895/1 942

A

Wheelbase

3 000

3 122

B

Front overhang

975

C

Rear overhang

830

1 038

Overall width:

on panel

1 870

D

with mouldings

1 895

with mirrors folded

1 986

with mirrors unfolded

2 194

E

Width of front tracks

1 574

F

Width of rear tracks

1 574

Turning circle pitch diameter between kerbs (m)

12,18

12,59

Maximum loads (kg)

Payload

1 000

On roof

170

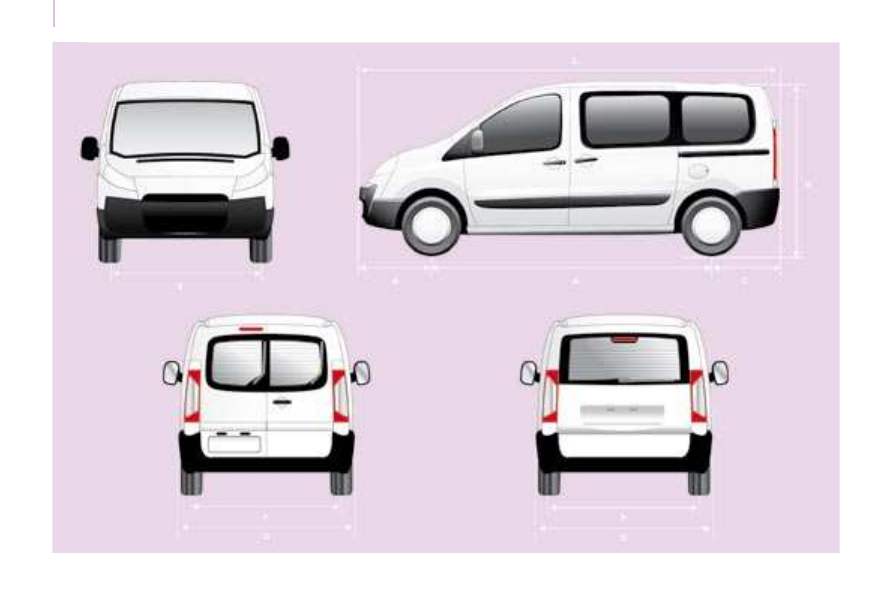

DIMENSIONS



The vehicle is available in 2 lengths (L1, L2) and 1 height (H1),
refer to the tables:



1

8

4

 Dimensions





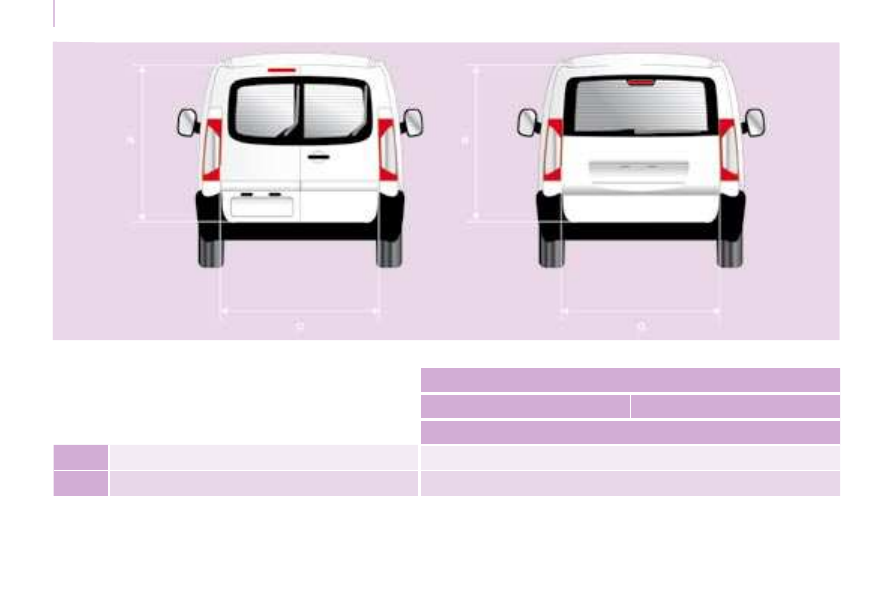

   REAR DOORS (mm)





  L1

  L2





  H1

  N

 Useful height

  1 272

  O

 Useful width

  1 237

 1

8

5



Dimensions



T

E

C

H

N

IC

A

L

 D

A

T

A

9





   SLIDING SIDE DOOR (mm)





  L1

  L2





  H1

  P

 Height

  1 203

  Q

 Width

  924

1

8

6

  Weights

 WEIGHTS AND TOWED LOADS (KG)

 For further information, refer to your registration certificate.

 In each country, it is imperative that the towed loads permitted by local legislation are complied with. To find out your vehicle's towing
capabilities and its gross train weight, contact a  CITROËN  dealer.

  Load transfer

 If the towing vehicle has not reached the GVW, it is possible to transfer this weight to the trailer.

 In all cases, do not exceed the weight of the trailer and the GTW, indicated on your registration certificate.

 Comply with the towing capacities of your vehicle.

  Engine

  Body type

  Number of

seats

  Kerb weight

  Maximum

weight (1)

  Maximum

payload

  Payload

without driver

  Braked towed

weight (2)

  1.6 HDi 90

  Short (L1-H1)

  5

  1 733

  2 683

  950

  882

  2 000

  6

  1 745

  2 683

  938

  870

  2 000

  8

  1 811

  2 683

  872

  804

  2 000

  9

  1 822

  2 683

  861

  793

  2 000

  Long (L2-H1)

  5

  1 764

  2 714

  950

  882

  2 000

  6

  1 776

  2 714

  938

  870

  2 000

  8

  1 842

  2 714

  872

  804

  2 000

  9

  1 853

  2 714

  861

  793

  2 000

  Reinforced

  8

  1 857

  2 852

  995

  927

  2 000

  9

  1 868

  2 852

  984

  916

  2 000

 1

8

7

  Weights

T

E

C

H

N

IC

A

L

 D

A

T

A

9

 (1) Gross vehicle weight (GVW).

 (2)  Braked towed weight with load transfer: this can be increased on condition that the equivalent of this load is removed from the vehicle so

that the GTW is not exceeded.

 High exterior temperatures may result in a reduction in the performance of the vehicle to protect the engine. When the exterior temperature
is higher than 37 °C, limit the towed weight to 700 kg, without load transfer.

 The speed of a towing vehicle must not exceed 60 mph (100 km/h) (comply with the legislation in force in your country).

  Engine

  Body type

  Number of

seats

  Kerb weight

  Maximum

weight (1)

  Maximum

payload

  Payload

without driver

  Braked towed

weight (2)

  2.0 HDi 120

  Short (L1-H1)

  5

  1 809

  2 759

  950

  882

  2 000

  6

  1 821

  2 759

  938

  870

  2 000

  8

  1 887

  2 759

  872

  804

  2 000

  9

  1 898

  2 759

  861

  793

  2 000

  Long (L2-H1)

  5

  1 841

  2 791

  950

  882

  2 000

  6

  1 853

  2 791

  938

  870

  2 000

  8

  1 919

  2 791

  872

  804

  2 000

  9

  1 930

  2 791

  861

  793

  2 000

  Reinforced

  8

  1 934

  2 932

  958

  930

  2 000

  9

  1 945

  2 932

  987

  919

  2 000

1

8

8

  Weights

  Engine

  Body type

  Number of

seats

  Kerb weight

  Maximum

weight (1)

  Maximum

payload

  Payload

without driver

  Braked towed

weight (2)

  2.0 HDi 136

  Short (L1-H1)

  5

  1 824

  2 774

  950

  882

  2 000

  6

  1 836

  2 774

  938

  870

  2 000

  8

  1 902

  2 774

  872

  804

  2 000

  9

  1 913

  2 774

  861

  793

  2 000

  Long (L2-H1)

  5

  1 855

  2 805

  950

  882

  2 000

  6

  1 867

  2 805

  938

  870

  2 000

  8

  1 933

  2 805

  872

  804

  2 000

  9

  1 944

  2 805

  861

  793

  2 000

  Reinforced

  8

  1 948

  2 946

  998

  930

  2 000

  9

  1 959

  2 946

  987

  919

  2 000

 1

8

9

  Weights

T

E

C

H

N

IC

A

L

 D

A

T

A

9

 (1) Gross vehicle weight (GVW).

 (2)  Braked towed weight with load transfer: this can be increased on condition that the equivalent of this load is removed from the vehicle so

that the GTW is not exceeded.

 High exterior temperatures may result in a reduction in the performance of the vehicle to protect the engine. When the exterior temperature
is higher than 37 °C, limit the towed weight to 700 kg, without load transfer.

 The speed of a towing vehicle must not exceed 60 mph (100 km/h) (comply with the legislation in force in your country).

  Engine

  Body type

  Number of

seats

  Kerb weight

  Maximum

weight (1)

  Maximum

payload

  Payload

without driver

  Braked towed

weight (2)

  2.0 PETROL 140

  Short (L1-H1)

  5

  1 722

  2 672

  950

  882

  2 000

  6

  1 734

  2 672

  938

  870

  2 000

  8

  1 800

  2 672

  872

  804

  2 000

  9

  1 811

  2 672

  861

  793

  2 000

  Long (L2-H1)

  5

  1 754

  2 771

  1 017

  949

  2 000

  6

  1 766

  2 771

  1 005

  937

  2 000

  8

  1 832

  2 771

  939

  871

  2 000

  9

  1 843

  2 771

  928

  860

  2 000

  Reinforced

  8

  1 847

  2 842

  995

  927

  2 000

  9

  1 858

  2 842

  984

  916

  2 000

1

9

0

 Diesel - Petrol engines

  Diesel

  Petrol

  1.6 HDi 90

  2.0 HDi 120

  2.0 HDi 136

  2.0 PETROL 140

 Gearbox

  Manual

 Gears

  5

  6

  6

  5

 Power (bhp)

  90

  120

  136

  138

 Power (DIN)

  92

  122

  138

  143

 Cubic capacity (cm

3

 )

  1 560

  1 997

  1 997

  1 997

 Bore x stroke (mm)

  75 x 88

  85 x 88

  85 x 88

  85 x 88

 EU standard maximum power (kW)

  66

  88

  100

  103

 Max power engine speed (rpm)

  4 000

  4 000

  4 000

  6 000

 EU standard max torque (Nm)

  180

  300

  320

  180

 Max torque engine speed (rpm)

  1 750

  2 000

  2 000

  2 500

 Fuel

  Diesel

  Diesel

  Diesel

  Unleaded

 Particle emission filter

  No

  No

  Yes

  /

 Catalytic converter

  Yes

  Yes

  Yes

  -

 ENGINES AND GEARBOXES

 1

9

1

 Diesel - Petrol engines

T

E

C

H

N

IC

A

L

 D

A

T

A

9

 Consumption values correct at time of printing. These consumption values were established in accordance with EC Directive 80/1268
(as amended). They may vary depending on the style of driving, traffic conditions, weather conditions, the load in the vehicle, the
maintenance of the vehicle and the use of the accessories.

  Diesel

  Petrol

  1.6 HDi 90

  2.0 HDi 120

  2.0 HDi 136

  2.0 PETROL 140

 Gearbox

  Manual

 Gears

  5

  6

  6

  5

 Power (bhp)

  90

  120

  136

  140

 Power (DIN)

  92

  122

  138

  143

  6

seats

max,

short

L1

  6

seats

max,

long

L2

  9

seats

max

  6

seats

max,

short

L1

  6

seats

max,

long

L2

  9

seats

max

  6

seats

max,

short

L1

  6

seats

max,

long

L2

  9

seats

max

  6

seats

max,

short

L1

  6

seats

max,

long

L2

  9

seats

max

 Urban driving [mpg (l/100 km)]

  33.6

(8.4)

  32.8

(8.6)

  32.8

(8.6)

  31.0

(9.1)

  30.7

(9.2)

  30.4

(9.3)

  30.7

(9.2)

  30.4

(9.3)

  30.1

(9.4)

  21.5

(13.2)

  21.5

(13.2)

  21.3

(13.3)

 Inter-urban driving [mpg (l/100 km)]

  42.8

(6.6)

  41.5

(6.8)

  41.5

(6.8)

  44.8

(6.3)

  44.1

(6.4)

  43.5

(6.5)

  44.1

(6.4)

  43.5

(6.5)

  42.8

(6.6)

  35.7

(8)

  35.7

(8)

  34.4

(8.2)

 Mixed driving [mpg (l/100 km)]

  39.2

(7.2)

  37.6

(7.5)

  37.6

(7.5)

  39.2

(7.2)

  38.1

(7.4)

  37.6

(7.5)

  38.1

(7.4)

  37.6

(7.5)

  37.2

(7.6)

  28.5

(9.9)

  28.5

(9.9)

  27.9

(10.1)

 Emission of CO

2

 by weight (g/km)

  191

  198

  198

  194

  196

  198

  196

  198

  199

  235

  235

  241

 CONSUMPTION
