Citroen Jumpy Multispace Dag (2008 year). Instruction - part 5

6

4

   Seats

 REAR SEATS

 Depending on the version and configuration
of your vehicle, you have different types of
rear seat.

 The individual seat is always located on the
right-hand side and the bench on the
left-hand side (in the direction of travel).

   Seats

E

R

G

O

N

O

M

IC

S

 a

n

d

 C

O

M

F

O

R

T

3

  Type 2:  an individual seat the back of which
can be folded to the table position then
raised, facilitating access to the rear space.

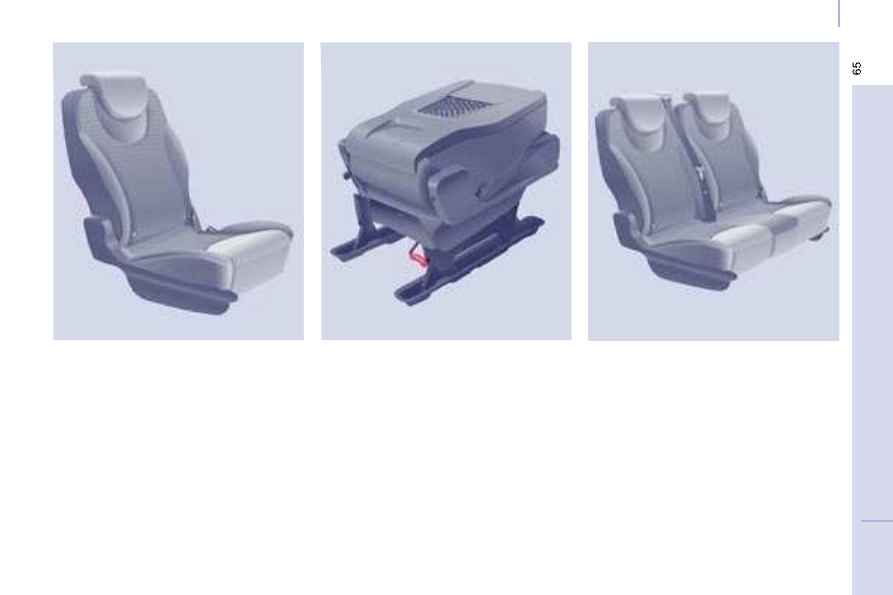

  Individual passenger seat

 This seat and the 2-seat bench are
interdependent. Any handling operation must
begin with the individual seat.

 Two models are offered:

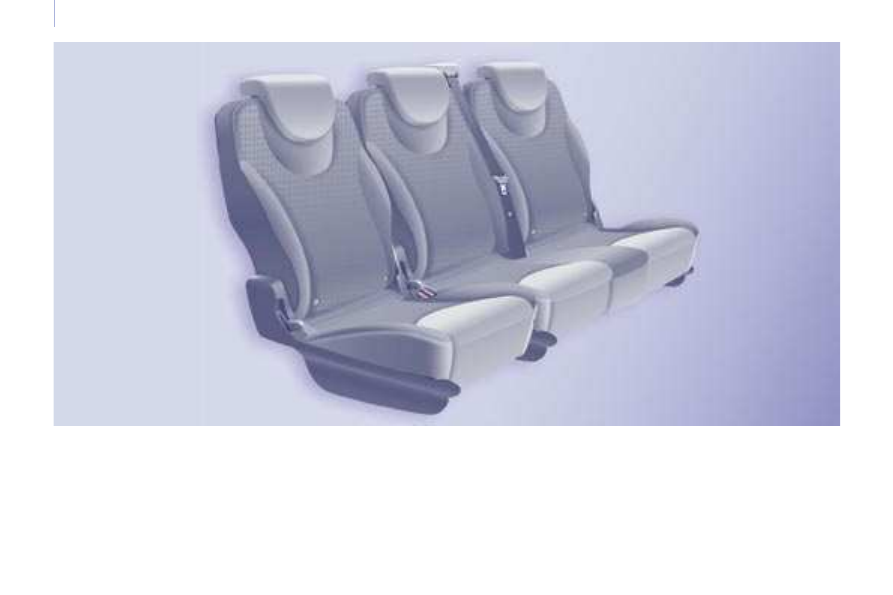

  Two-seat bench

 Three models are offered:

  Type 1:  an individual seat which can be
raised permitting access to the rear space.

  Type 1:  a two-seat cushion with fixed seat
back.

6

6

   Seats

  Type 2:  two seats with folding seat backs
and seat cushion which can be raised.

  Type 3:  a two-seat cushion with individual
tilting seat backs which can be folded to the
table position and cushion which can be
raised.

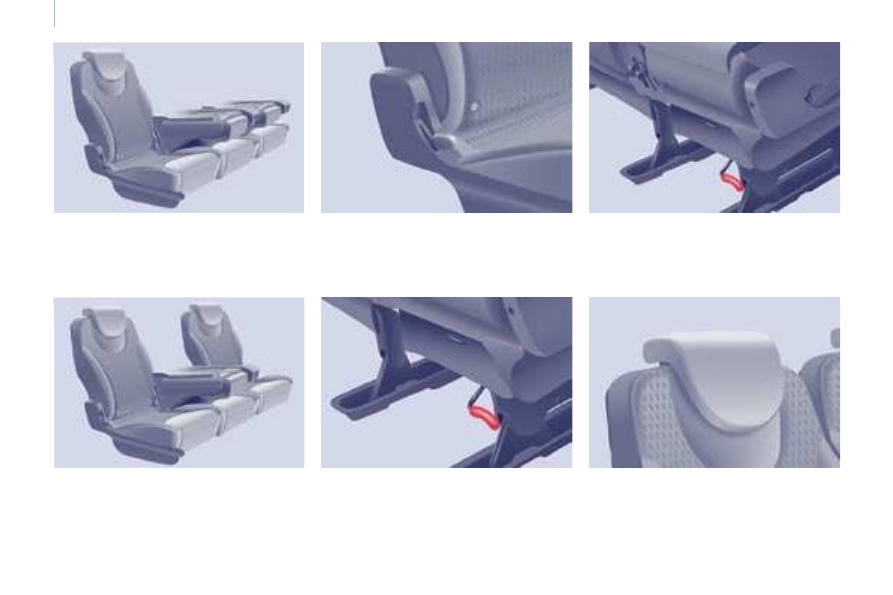

  Characteristics depending on the
type of seat

 Seat fitted with this control: the seat back
can be tilted.

 Seat fitted with this control: the seat back
can be tilted and raised.

 Seat fitted with this control: the seat back
can be folded and coupled with the raising
control.

 "Comma" type head restraint.

   Seats

E

R

G

O

N

O

M

IC

S

 a

n

d

 C

O

M

F

O

R

T

3

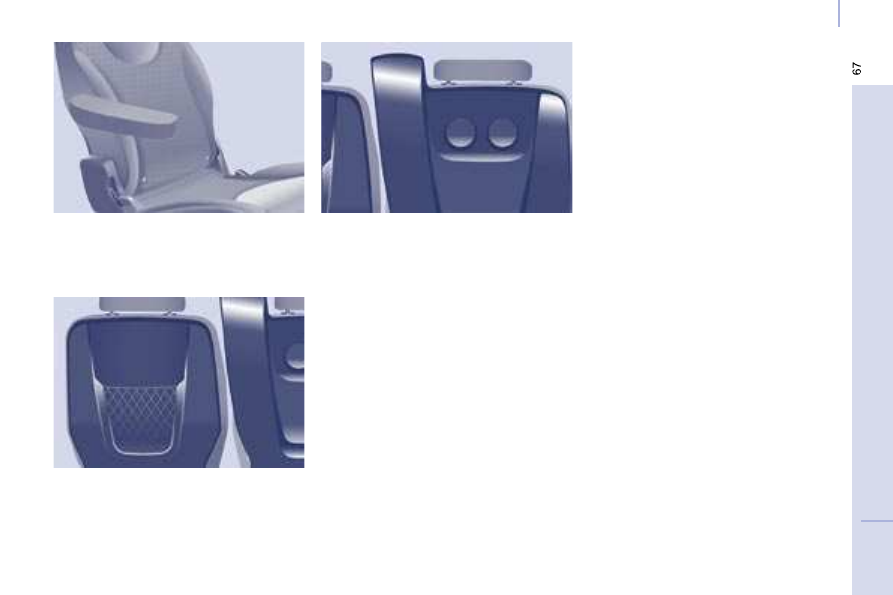

 The seat backs of the outer seats are fitted
with a storage net.

 The seat backs of the centre seats are
designed with cup holder and storage
recesses.

6

8

   Seats

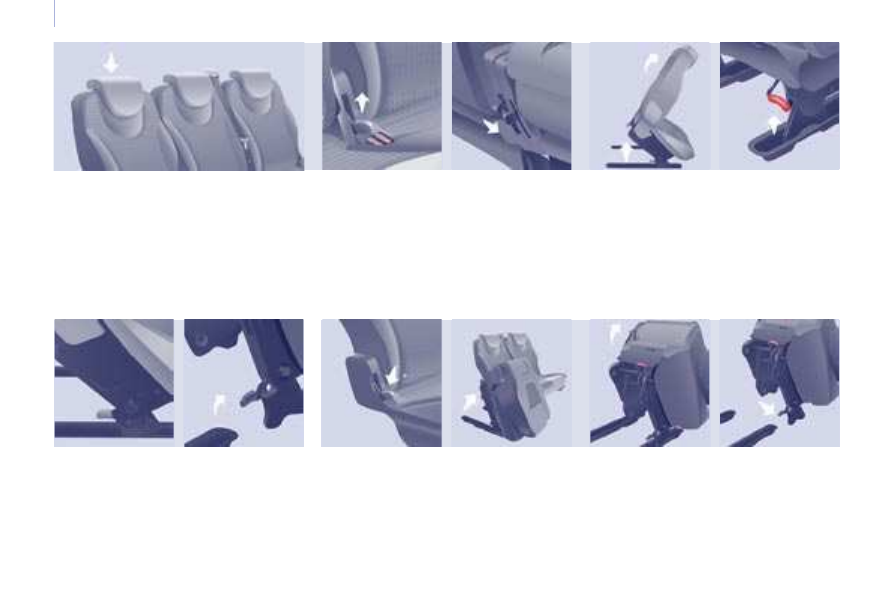

  Handling

  Folding the seat back to the table position

 (centre seat example)

   -

Place the head restraints in the low
position.

  -

Raise this handle to unlock the seat
back (from the rear, lower the handle).

  -

Tilt the seat back onto the seat cushion.

  Seat and bench of type 1:

   -

Raise the seat.

  Seat and bench of type 2/type 3:

   -

Fold the seat back to the table position
using this handle.

  -

Raise the seat.

  -

Unlock the front feet using this handle.

  -

Disengage the seat from its anchorages.

  -

Remove the seat from the vehicle via
the side door in row 2 and via the rear in
row 3.

  -

Unlock the front feet using this handle.

  -

Disengage the seat from its anchorages.

  -

Remove the seat from the vehicle via
the side door in row 2 and via the rear in
row 3.

  Enter, exit the vehicle: raise the seat

 Always start with the individual seat located
on the right-hand side and place the head
restraint in the low position.

 6

9

   Seats

E

R

G

O

N

O

M

IC

S

 a

n

d

 C

O

M

F

O

R

T

3

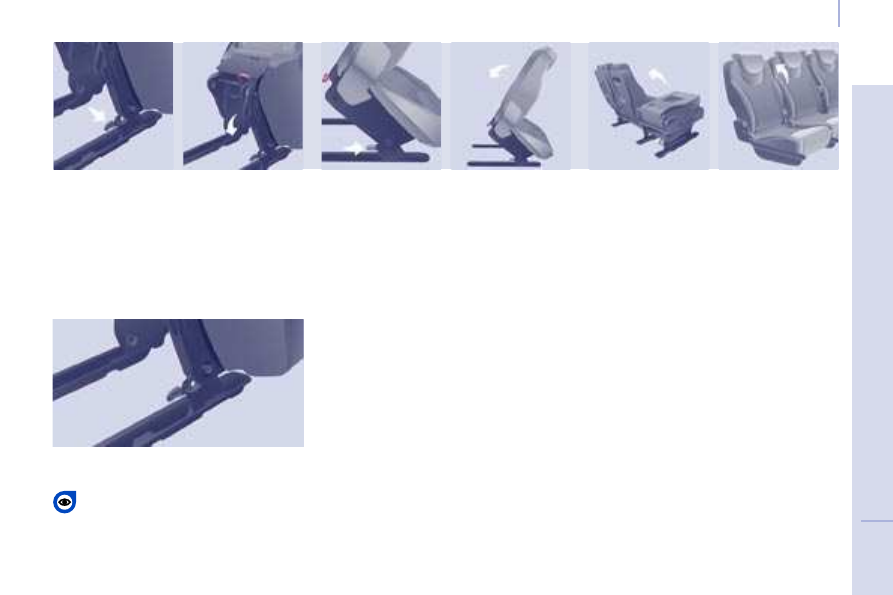

  Installing the seat

 Always install the bench first.

   -

Check that there are no objects
obstructing the anchorages and
preventing correct locking of the feet.

  -

Engage the front feet in the anchorages
on the floor.

  -

Lock the front feet using this handle.

  -

Tilt the seat towards the rear until the
rear feet lock. Be aware of the feet of
passengers when tilting.

 For the type 2 seat and the type 2/3 bench:
fold up the seat back.

  Correct anchoring of the front feet

  Check that the seat is locked correctly
on the floor when it is returned to the
sitting position.

7

0

   Seats

  Precautions

 Following the various handling operations:

   -

do not remove a head restraint without
storing it and fix it to a support,

  -

check that the seat belts are always
accessible to the passenger and easy to
fasten,

  -

a passenger must not take his seat
without adjusting his seat's head
restraint correctly and adjusting and
fastening his seat belt.

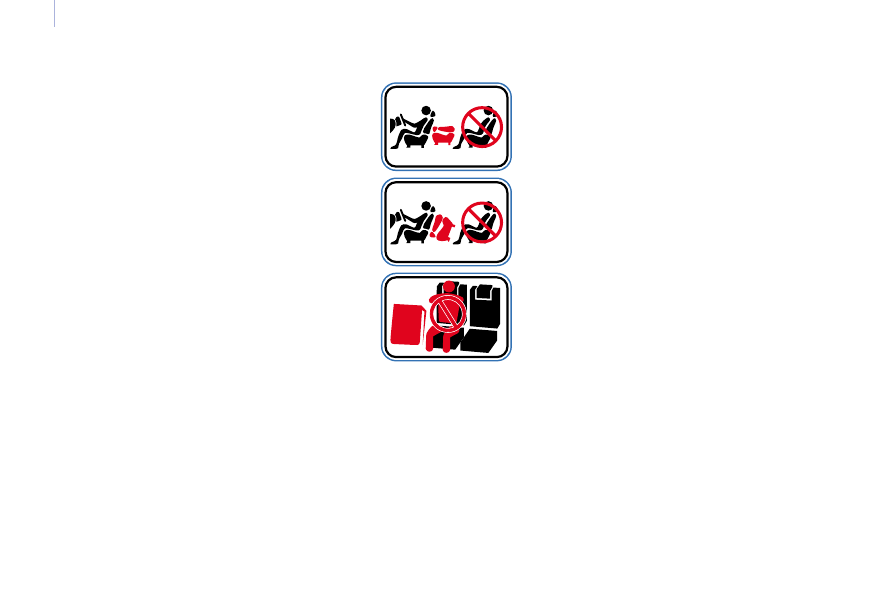

  Etiquette

 While driving, it is prohibited to have a
passenger:

   -

in row 3 if the seat back in front (row 2)
is in the table position.

  -

in row 3 if the seat/bench in front (row 2)
is in the folded position.

  -

on the centre seat if the right-hand side
seat is in the folded position.

 7

1

   Seats

E

R

G

O

N

O

M

IC

S

 a

n

d

 C

O

M

F

O

R

T

3

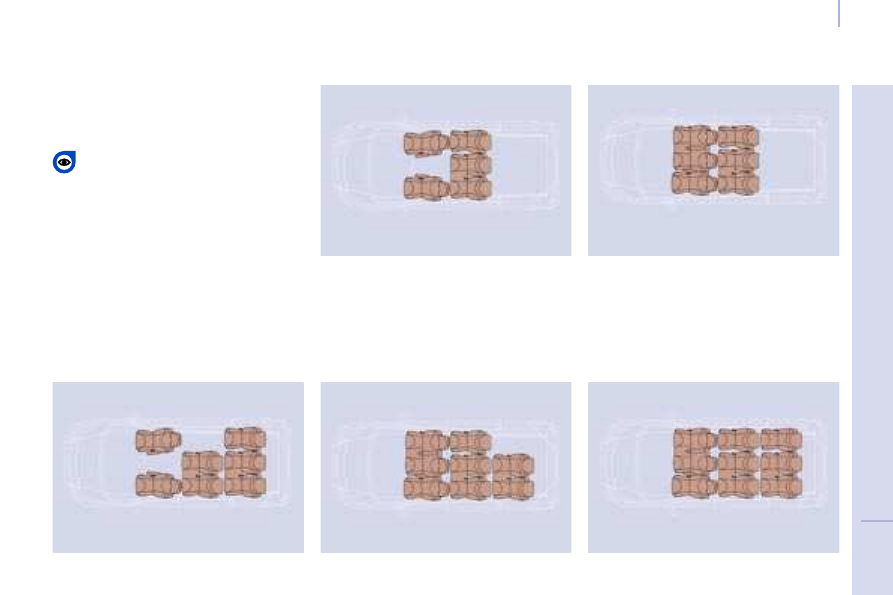

 SEAT AND BENCH
CONFIGURATIONS

  Examples of various layouts
combining comfort and practicality

 The various operations must be carried
out while stationary.

  7 seats

  8 seats

  9 seats

  5 seats

  6 seats

7

2

   Comfort and safety

 CAB LAYOUT

 Depending on the vehicle's equipment, the
various fittings below enhance your cab.

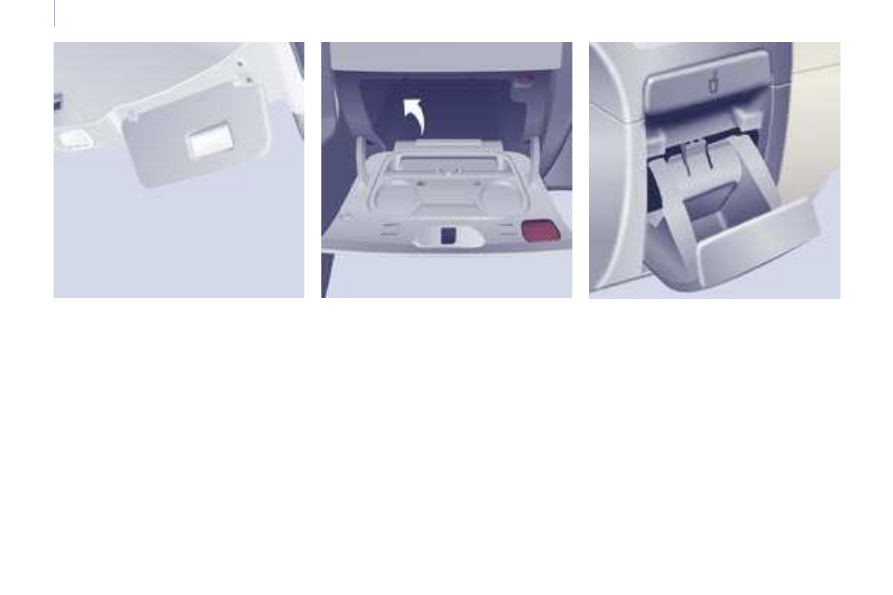

  Glove box

 This is fitted with a lock, you can lock it
using the key.

 If the vehicle is fitted with air conditioning,
it can be cooled. It contains three sockets
for the connection of portable electronic
equipment (video equipment, ...) if the
vehicle is fitted with a colour display.

 It also contains can holders and
compartments for storing maps, a packet of
cigarettes, an A4 format document, a pen, etc.

  Storage compartment

 PRACTICAL INFORMATION

  Sun visor

 To prevent dazzle from ahead, fold the sun
visor down.

 A pocket is provided in the driver's sun visor
for storing toll cards, tickets, ...

   Comfort and safety

E

R

G

O

N

O

M

IC

S

 a

n

d

 C

O

M

F

O

R

T

3

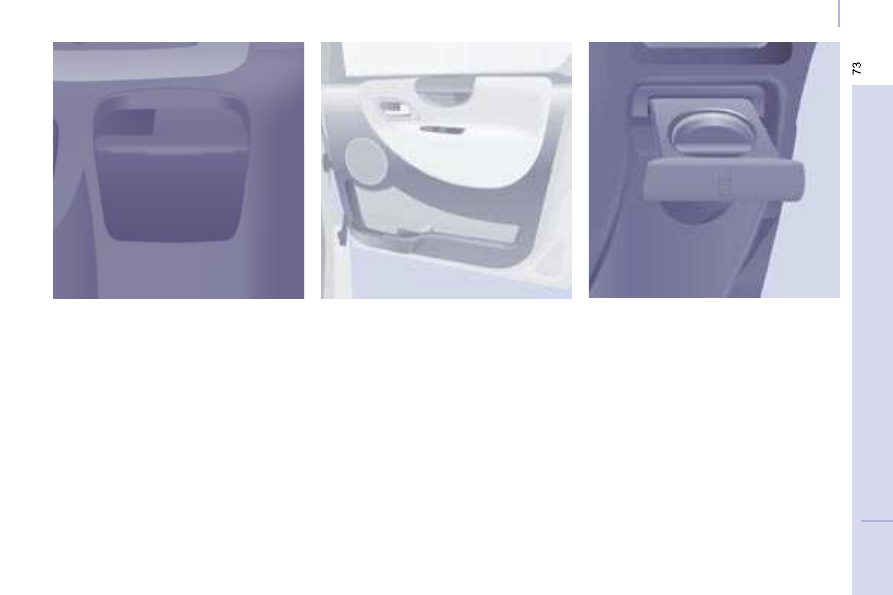

  Ashtray

  Storage tray and bottle holder (1.5 L)

  Cup holder

 Any liquid transported in the vehicle in
a cup (mug or similar), which may spill,
presents a risk of damage on contact with
the instrument panel and centre console
controls. "Take care".

  12 volt socket

 The maximum power of the socket, which is
of the lighter type, is 120 W.

7

4

   Comfort and safety

  Ticket storage

 According to the configuration of the vehicle.

  Overhead storage unit

 This is located above the sun visors and has
two compartments, with or without a cover,
for storing a jumper, a file, ...

 Be aware that storing a hard object in direct
contact with the compartment may result in
noise.

 7

5

   Comfort and safety

E

R

G

O

N

O

M

IC

S

 a

n

d

 C

O

M

F

O

R

T

3

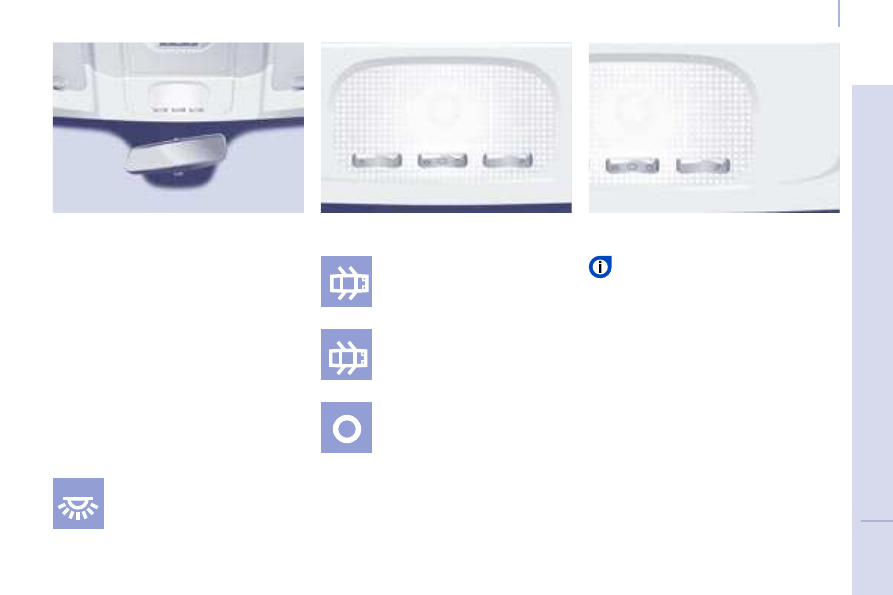

 Permanently on, ignition on.

 Front: comes on when one of the
front or rear doors is opened.

 Row 2 and row 3: comes on when
one of the rear doors or the boot
is opened, if fitted on your vehicle.

  Permanently off.

  Individual reading light

  Rear courtesy light

  If fi tted on the vehicle, these are switched
on and off by means of a manual switch,
with the ignition on.

 SEATING AREA COURTESY
LIGHTS

  Automatic switching on/off

 The front courtesy light comes on when the
key is removed from the ignition.

 All of the courtesy lights come on when
the vehicle is unlocked, when one of the
corresponding doors is opened and for
location of the vehicle using the remote
control.

 They switch off gradually after the ignition is
switched on and when the vehicle is locked.

  Front courtesy light

7

6

   Comfort and safety

  Mat fitting/removal

 When removing the front mat, push the
seats as far back as possible and remove
the fixings.

 When refitting, position the mat correctly on
the pins and clip the fixings. Check that the
mat is secured correctly.

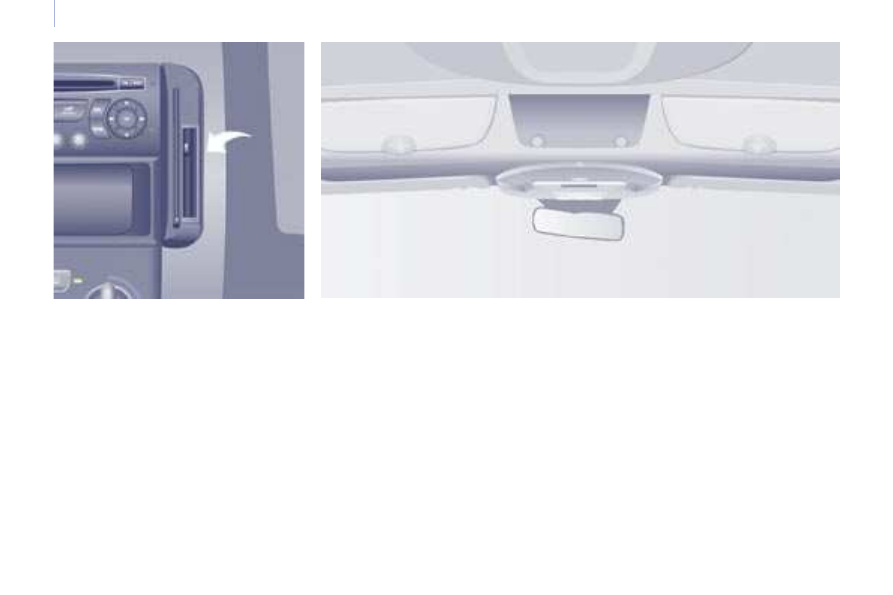

  Areas for toll cards/car park tickets

 The athermic windscreen has two non-
reflective zones located either side of the
base of the interior mirror.

 They are intended for affixing toll cards
and/or car park tickets.

 To prevent the mat from becoming caught
under the pedals:

   -

only use mats suited to the fixings
already present in the vehicle. It is
imperative that these fixings are used.

  -

never fit one mat on top of another.

 7

7

   Comfort and safety

E

R

G

O

N

O

M

IC

S

 a

n

d

 C

O

M

F

O

R

T

3

 SEATING AREA LAYOUT

 Depending on the vehicle's equipment, the
various fittings below enhance your seating
area.

  12 volt socket

 This operates with the ignition on.

 Maximum power: 120 W.

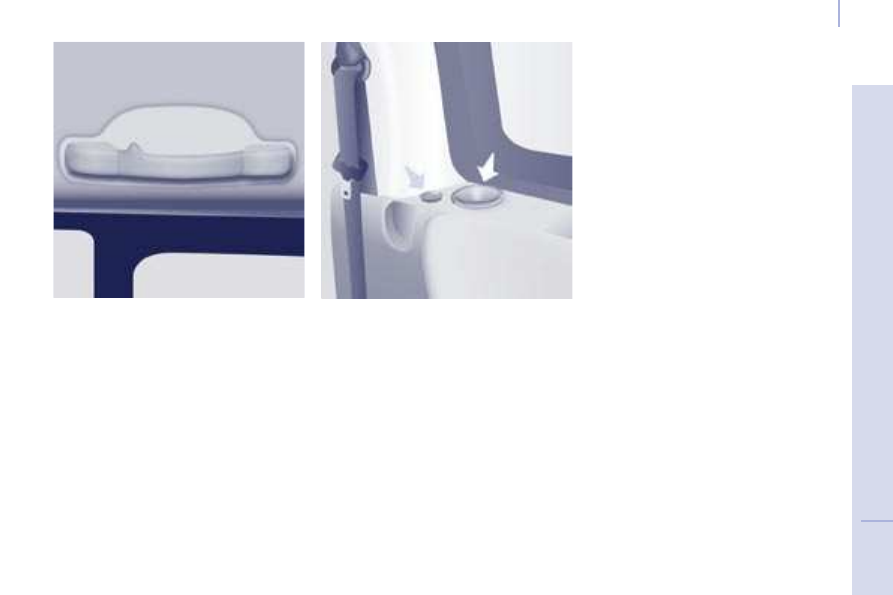

  Grab handle

  Cup holders

 Any liquid transported in a cup (mug or
similar), which may spill, presents a risk.
"Take care".

7

8

   Comfort and safety

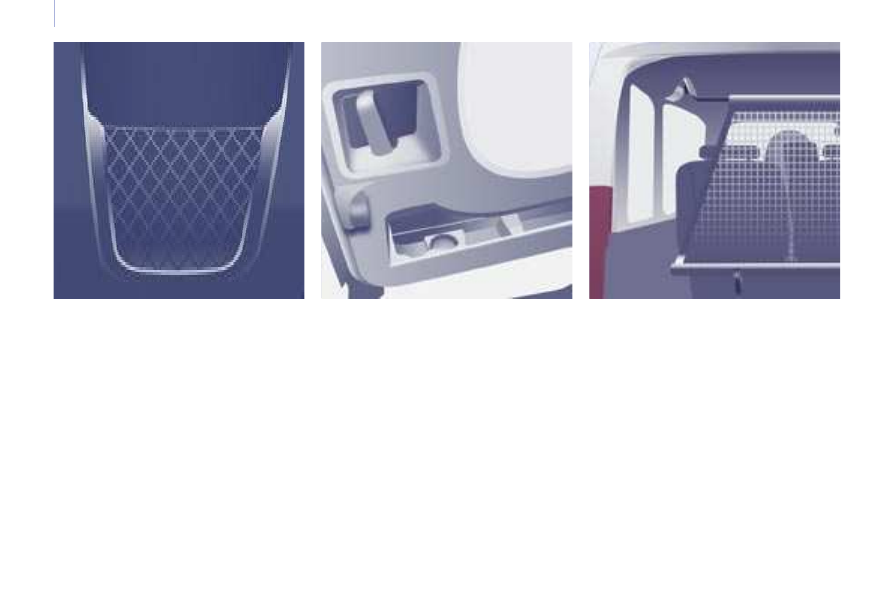

  Nets on the back of the outer seats

  Fittings/storage compartments

  Load retaining net fixing

 Raise the flap to gain access to the load
retaining net fixings.

  Storage tray and bottle holder (0.5 L)

  Coat hooks

 7

9

   Comfort and safety

E

R

G

O

N

O

M

IC

S

 a

n

d

 C

O

M

F

O

R

T

3

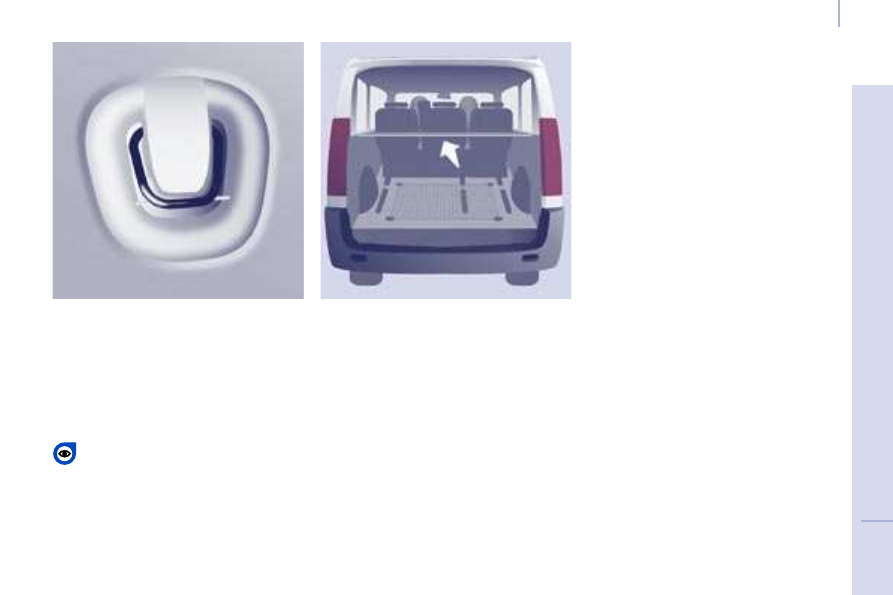

  Load space cover

 To install:

   -

position one end of the load space cover
roller in its notch,

  -

compress the opposite end of the roller
and put it in place,

  -

release it so that it engages,

  -

unroll the load space cover to the pillars,

  -

fix the two hooks on the pillars.

  Stowing rings

 Use the stowing rings on the rear floor to fix
the net, your loads or luggage.

 For safety reasons, on sharp braking, it is
recommended that heavy objects are placed
as far forward as possible.

 To remove:

   -

pull the load space cover towards you to
disengage it from its fixings,

  -

reinsert the load space cover in its roller,

  -

compress it and remove it from its
support.

  You are advised to immobilise the load
by securing it firmly using the stowing
rings on the floor.
