Citroen Grand C4 Picasso / Citroen C4 Picasso. Руководство - часть 7

II

29

1  Клавиши управления:

• Зеркала заднего вида

• стеклоподъемники

• детский замок

2  Боковой воздуховод
3  Клавиши управления

кондиционером со стороны

водителя

4  Клавиши управления:

• освещение

• указатели поворотов

•  противотуманные фары и

фонари

5  ручка переключения 6-скоростной

механической коробки передач

или автоматической коробки

передач.

6

Клавиши управления круиз-контролем

и ограничителем скорости (на руле)

7

подушка безопасности водителя

8  Контрольные лампы

9  верхнее отделение для мелких

предметов с левой стороны

10  Клавиши управления

автомагнитолой с компакт-диском

(на руле)

11  переключатель 6-скоростной

коробки передач или

автоматической коробки передач

12  Клавиши управления:

• передний стеклоочиститель

• омыватель стекла

• Задний стеклоочиститель

• Бортовой компьютер

13  Клавиши управления:

•  обнуления счетчика

пройденного расстояния за день

• реостат подсветки

•  Color (выбор цвета заливки экрана)

• настройки

14  Комбинация контрольных ламп
15  центральные воздуховоды
16  Клавиша управления

электрическим стояночным

тормозом

17  Комбинация приборов
18  Клавиша управления аварийной

световой сигнализацией

19  верхнее отделение для хранения

мелких предметов с правой стороны

20  подушка безопасности переднего

пассажира



• включение/отключение

  подушки безопасности передне

  го пассажира

21  динамики (Tweeter) (правый и

левый)

22  Клавиши управления

климат-контролем со стороны

пассажира

23  внутреннее перчаточное

отделение:

•  держатели для освежителя

воздуха

•  различные отделения для

мелких предметов

24  Контактор с ключом:

•  включение/отключение

подушки безопасности

переднего пассажира

25  Клавиша централизованной

блокировки

26  автомагнитола с компакт-диском
27  освежитель воздуха
28  охлаждаемое отделение
29  Клавиша управления ESP
30  Клавиши управления

освещением

31  стартер-контакт
32  Клавиши управления

многофункциональным

дисплеем (на руле)

33  Звуковой сигнал
34  Клавиши управления

опциональными функциями

(на руле)

35  доступ к блокам

предохранителей

36  Клавиши управления:

• лючок бензобака

• парковочная система

• AFIL

• отключение сигнализации

• регулировка фар

37  открывание капота

М е с т о   в о д и т е л я

30

II

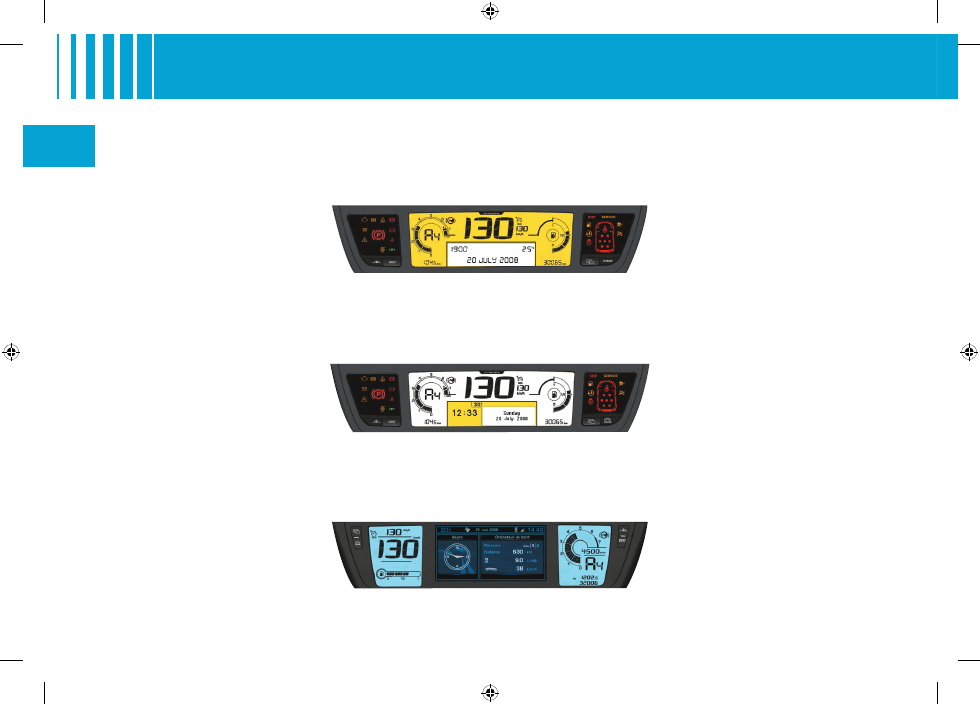

вся информация касательно движения и комфорта выводится в центральной

части панели приборов.

одноцветная комбинация приборов с многофункциональным дисплеем а

двухцветная комбинация приборов с многофункциональным дисплеем с

Комбинация приборов NaviDrive с многофункциональным дисплеем DT

К о М Б и н а ц и я   п р и Б о р о в

1 2

3

4

5

6

D

C

9

8

7

B

A

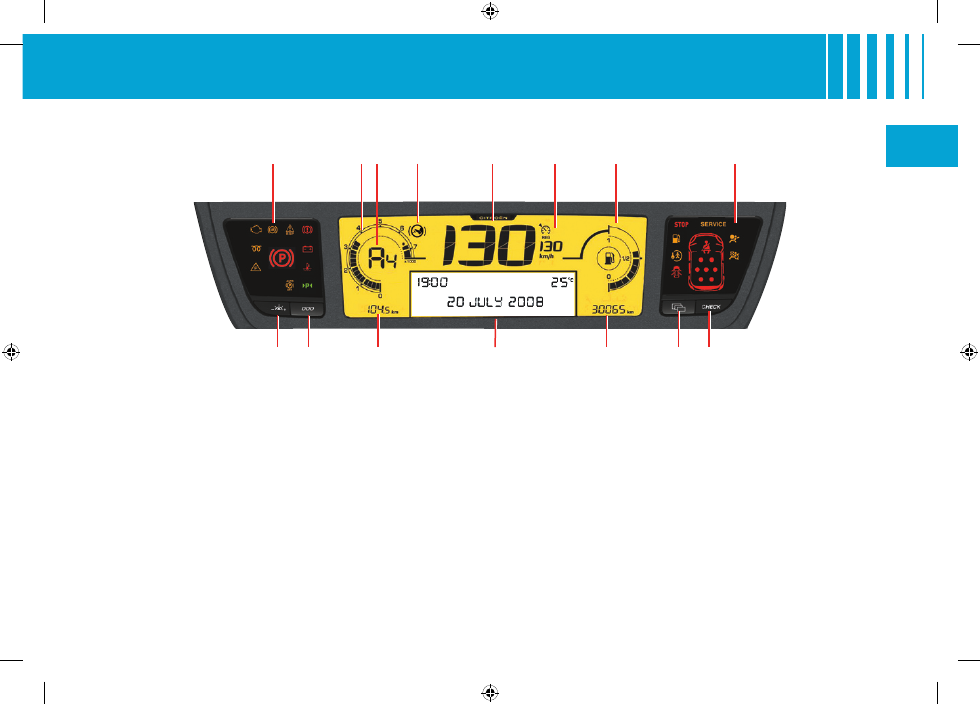

II

31

ЦЕНТРАЛЬНЫЙ ДИСПЛЕЙ

1.  тахометр

2.  информация коробки

передач

3.  сигнальная лампа “нога на

педали тормоза”

4.  индикатор скорости

5.  данные круиз-контроля или

ограничителя скорости

6.  индикатор уровня топлива

7.  счетчик пройденного

расстояния за день

8.  Многофункциональный

дисплей A

9.  индикатор технического

обслуживания при

включении зажигания,

затем счетчик общего

пройденного расстояния

КЛАВИШИ УПРАВЛЕНИЯ

A.  реостат подсветки

(доступен и днем, и ночью)

B.  обнуление счетчика

пройденного расстояния

за день

C.  индивидуальная настройка

комбинации проборов

(выбор информации,

выводимой на дисплей)

D.  Check (список

предупредительных

сообщений)

Дисплей

контрольных ламп

Дисплей

контрольных ламп

о д н о ц в е т н а я   К о М Б и н а ц и я   п р и Б о р о в

М н о г о Ф у н К ц и о н а л ь н Ы Й   д и с п л е Й   A

1 2

3

4

5

6

D

C

9

8

7

B

A

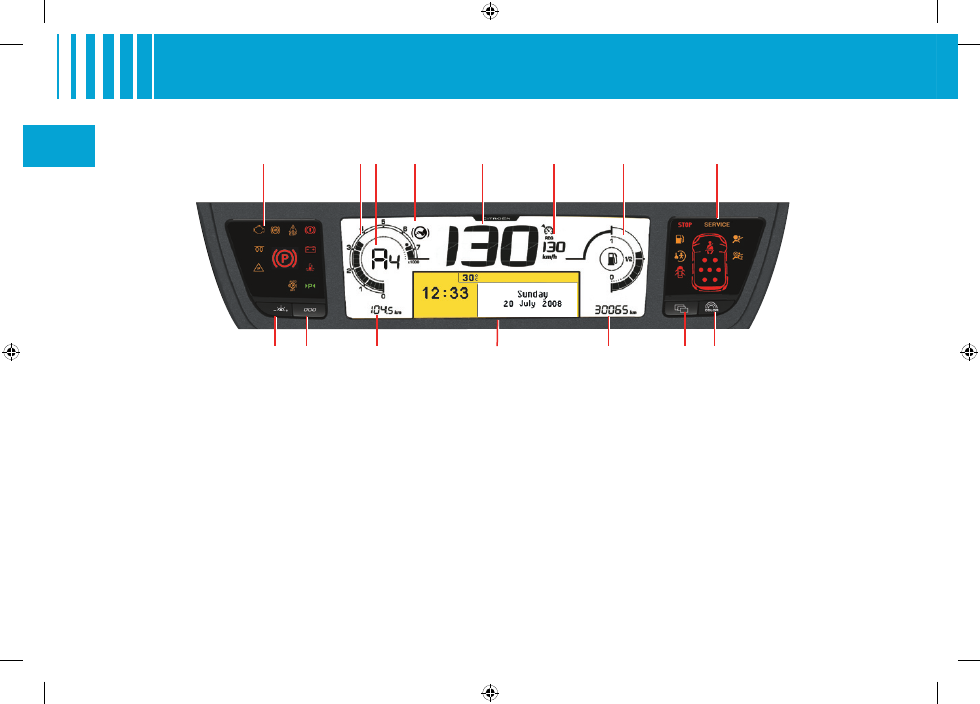

32

II

ЦЕНТРАЛЬНЫЙ ДИСПЛЕЙ

1.  тахометр

2.  информация коробки

передач

3.  сигнальная лампа “нога на

педали тормоза”

4.  индикатор скорости

5.  данные круиз-контроля или

ограничителя скорости

6.  индикатор уровня топлива

7.  счетчик пройденного

расстояния за день

8.  Многофункциональный

дисплей C

9.  индикатор технического

обслуживания при

включении зажигания, затем

счетчик общего пройденного

расстояния

КЛАВИШИ УПРАВЛЕНИЯ

A.  реостат подсветки

(доступен и днем, и ночью)

B.  обнуление счетчика

пройденного расстояния за

день

C.  индивидуальная настройка

комбинации приборов

(выбор информации,

выводимой на дисплей)

D.  COLOR (выбор цвета

заливки экрана)



С помощью этой клавиши

вы можете выбрать

различные варианты

заливки экрана от белого

до синего.

Дисплей

контрольных ламп

Дисплей

контрольных ламп

д в у Х ц в е т н а я   К о М Б и н а ц и я   п р и Б о р о в

М н о г о Ф у н К ц и о н а л ь н Ы Й   д и с п л е Й   C
