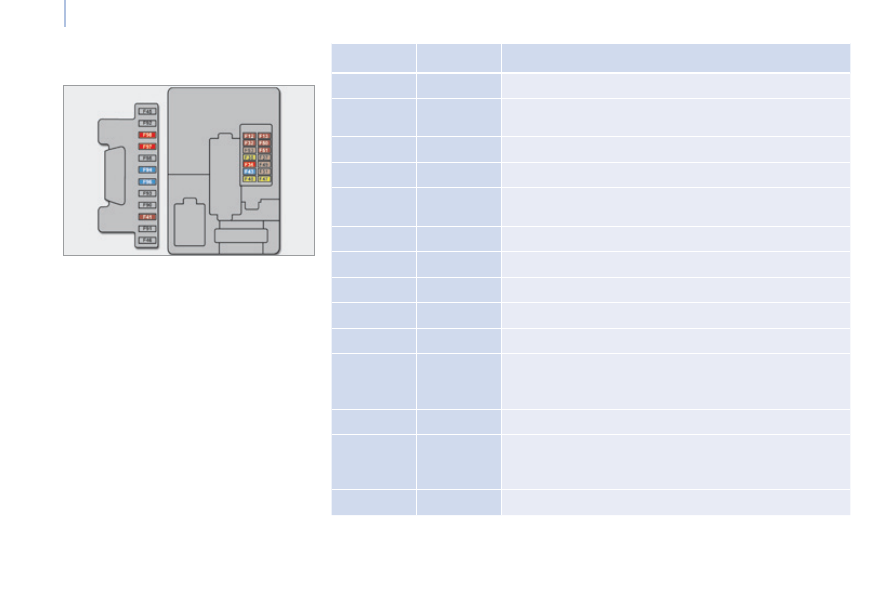

Замена электрического предохранителя

Таблица предохранителей со

стороны водителя

Предохранитель № Номинальный ток

Защищаемая цепь

F12

7,5 A

Правая фара ближнего света.

F13

7,5 A

Левая фара ближнего света, корректор фар.

F31

5 A

Выключатель питания ЭБУ двигателя.

F32

7,5 A

Головное освещение, передний плафон, включение заднего плафона.

F36

10 A

Автомагнитола, цепь мобильного телефона, панель управления

кондиционером, диагностический разъем EOBD.

F37

5 A

Стоп-сигнал, комбинация приборов.

F38

20 A

Дверные замки.

F43

15 A

Насос стеклоомывателя.

F47

20 A

Стеклоподъемник двери водителя.

F48

20 A

Стеклоподъемник двери пассажира.

F49

5 A

ЭБУ парктроника, выключатель задних световых

приборов, наружные зеркала заднего вида, датчик

контроля пространства салона.

F50

7,5 A

ЭБУ системы подушек безопасности.

F51

7,5 A

Контактор стоп-сигнала, контактор педали сцепления,

панель управления наружными зеркалами заднего вида,

система Bluetooth.

F53

5 A

Комбинация приборов, задние противотуманные фонари.

 169

9

ЭК

С

ТРЕННАЯ ПОМОЩЬ

Замена электрического предохранителя

Предохранитель №

Номинал

Функция

F41

7,5 A

Обогрев наружных зеркал заднего вида.

F94

15 A

Прикуриватель.

F96

15 A

Розетка 12 В.

F97

10 A

Подогрев сиденья водителя.

F98

10 A

Подогрев сиденья пассажира.

 170

Замена электрического предохранителя

Предохранитель №

Номинал

Функция

F01

60 A

Электронный блок управления.

F02

40 A

Вентиляция в салоне.

F03

20 A

Цепь питания стартера.

F04

40 A

Цепь питания насоса гидросистемы ABS.

F06

30 A

Выключатель режима постоянной скорости вентилятора системы охлаждения двигателя.

F07

40 A

Выключатель режима повышенной скорости вентилятора системы охлаждения двигателя.

F08

30 A

Компрессор системы кондиционирования воздуха.

F09

15 A

Электропроводка тягово-сцепного устройства.

F10

10 A

Звуковой сигнал.

F11

10 A

Питание цепи дополнительной нагрузки системы управления двигателем.

F14

15 A

Фары дальнего света.

F15

15 A

Розетка для дополнительных потребителей 12 В.

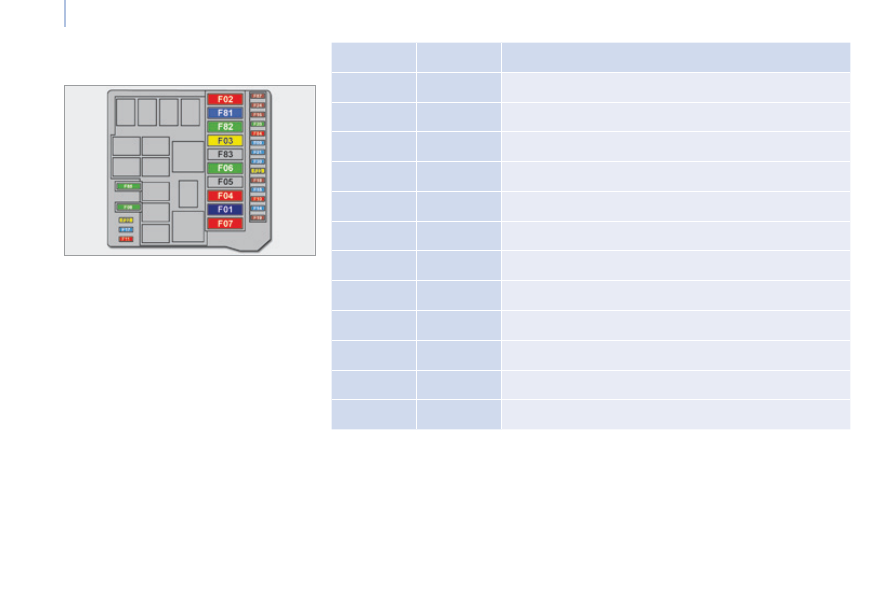

Таблица предохранителей в

моторном отсеке

 171

9

ЭК

С

ТРЕННАЯ ПОМОЩЬ

Замена электрического предохранителя

Предохранитель №

Номинал

Функция

F16

7,5 A

ЭБУ двигателя, ЭБУ и селектор секвентальной коробки передач, катушка реле T20.

F17

15 A

Питание катушки зажигания, форсунки, главный блок управления системой питания двигателя (1,3 HDi).

F18

7,5 A

Процессор системы питания двигателя (1,3 HDi) катушка реле T09 (1,3 HDi).

F19

7,5 A

Компрессор кондиционера воздуха.

F20

30 A

Обогреватель заднего стекла, обогреватели наружных зеркал заднего вида.

F21

15 A

Топливный насос (бензинового двигателя 1,4 и 1,3 HDi).

F22

20 A

ЭБУ двигателя (1,3 HDi).

F23

20 A

Питание клапанов гидросистемы ABS.

F24

7,5 A

Система ABS.

F30

15 A

Противотуманные фары.

F81

60 A

ЭБУ системы предподогрева (1,3 HDi).

F82

30 A

Электронасос секвентальной коробки передач, питание секвентальной коробки передач.

F84

10 A

ЭБУ и электромагнитные клапаны секвентальной коробки передач.

F85

30 A

Прикуриватель, розетка для дополнительных потребителей 12 В.

F87

7,5 A

Фонари заднего хода, датчик воды в дизтопливе, расходомер, катушки реле T02, T05, T14, T17 и T19

(кроме 1,3 HDi).

5 A

Фонари заднего хода, датчик воды в дизтопливе, расходомер, катушки реле T02, T05, T14, T17 и T19,

датчик заряда батареи (1,3 HDi).
