Сгоревшая лампа

 152

Плафоны

Тип C, 12V10W - 10W
-  Нажмите в точках, указанных

стрелками и снимите плафон.

-  снимите защитную крышку.
-  Замените лампу, разведя в стороны

два контакта.

-  убедитесь, что новые лампы прочно

зажаты между контактами.

-  Закройте защитную крышку.
-  установите плафон на место и

убедитесь, что он прочно закреплен.

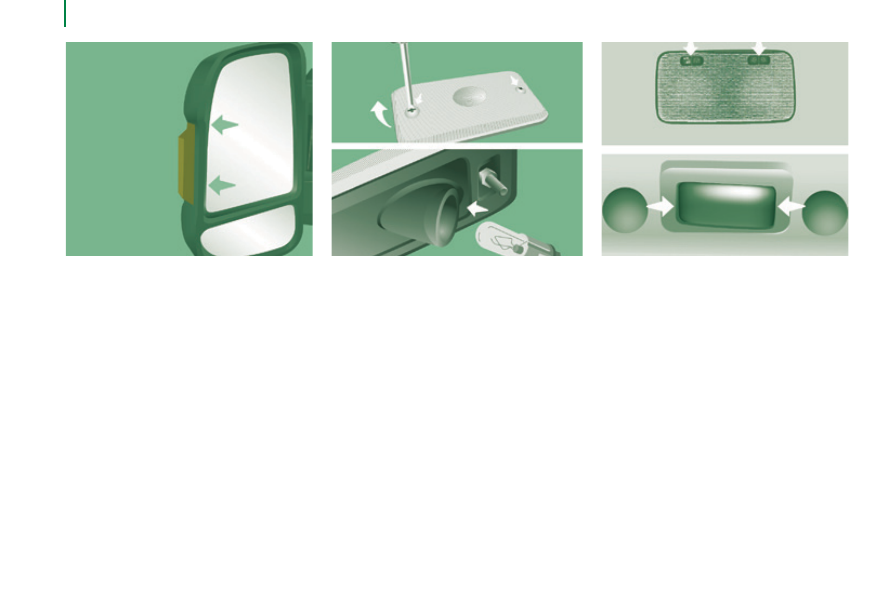

Боковые стояночные огни

Тип A, W5W - 5W
-  при их наличии в комплектации

автомобиля (размер L4), извлеките

оба винта крепления.

-  извлеките патрон лампы из

фиксаторов.

-  выньте лампу и замените ее.

Боковые повторители указателей

поворотов

Тип A, W16WF - 16W
-  поверните зеркало, чтобы получить

доступ к винтам.

-  извлеките оба винта крепления.
-  потяните за держатель лампы, чтобы

снять его со штифтов.

-  выньте лампу и замените ее.

Передний / Задний

Сгоревшая лампа

 153

ЭК

С

ТРЕННАЯ ПОМОЩЬ

8

Задние световые приборы

после замены ламп все операции

производятся в обратном порядке.

1.



Фонари стоп-сигналов



Тип B, P21W - 21W

2.



стоп-сигнал/стояночные огни



Тип B, P21/5 W - 21W и 5W

3.  Указатели поворотов


Тип B, PY21W - 21W

4.  Фонарь заднего хода


Тип A, W16W - 16W

5.



Противотуманный фонарь



Тип A, W16W - 16W

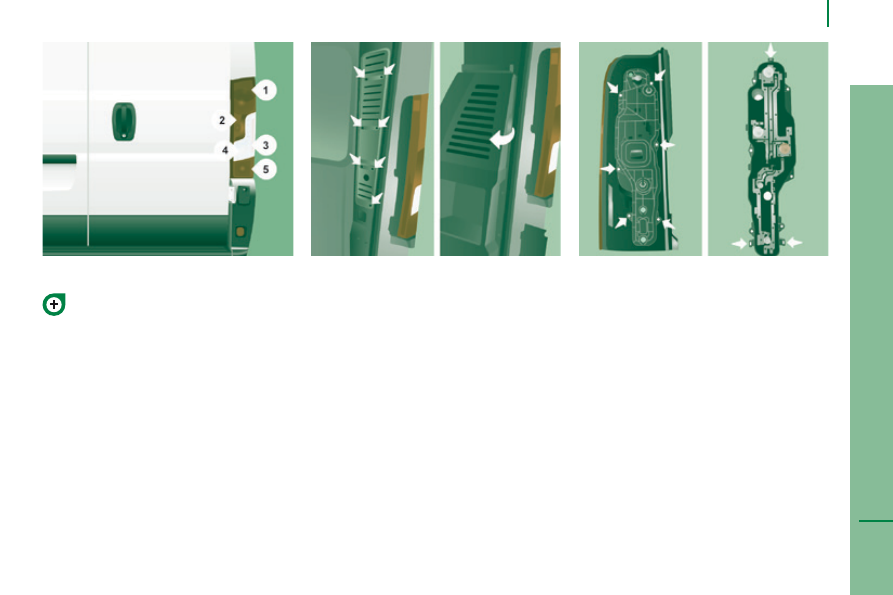

-  определите, какая лампа сгорела, а

затем откройте задние двери.

-  снимите крышку с соответствующего

люка, отвернув с нее семь винтов

крепления (на фургоне)



или



снимите крышку с соответствующего

люка, потянув ее за ручку, чтобы

снять с фиксаторов (на комби).

-  отсоедините электрический разъем,

нажав на средний язычок.

-  отверните обе гайки крепления блока

с прозрачным рассеивателем.

-  извлеките с внешней стороны блок с

прозрачным рассеивателем.

-  отверните шесть винтов крепления

держателя лампы.

-  Разведите в стороны три язычка

фиксаторов и извлеките держатель

лампы из его посадочного места.

-  Замените лампу.

дополнительную информацию о

лампах см. в таблице "типы ламп в

световых приборах".

Сгоревшая лампа

 154

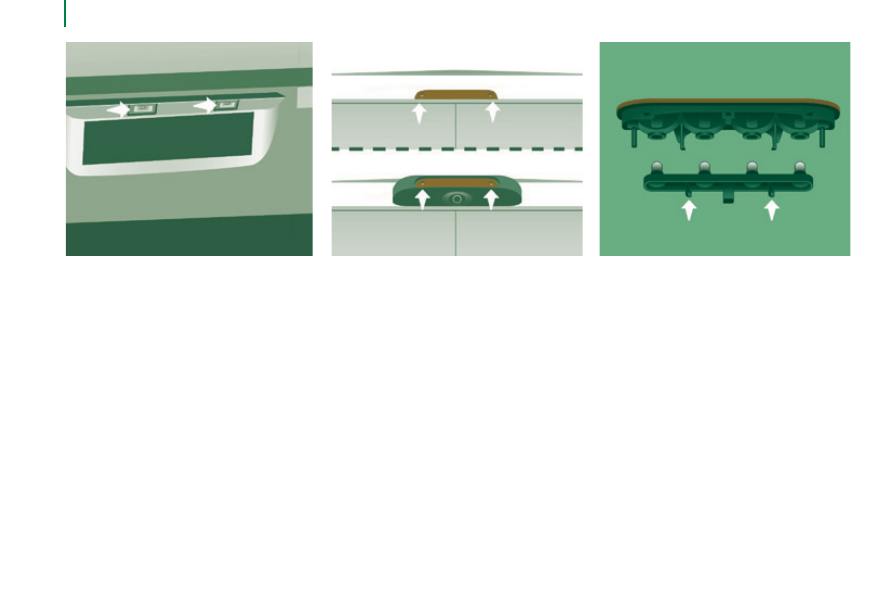

Третий стоп-сигнал

Tип A, W5W - 5W (x4)
-  извлеките оба винта крепления фонаря.
-  извлеките фонарь, потянув его к себе.

Фонарь освещения номерного знака

Тип C, C5W - 5W
-  Нажмите в точке, указанной стрелкой,

и снимите прозрачный рассеиватель

фонаря.

-  извлеките сгоревшую лампу, разведя

в стороны контакты.

-  вставив новую лампу, убедитесь, что

она плотно зажата между контактами.

-  установите на место рассеиватель и

нажмите на него, чтобы закрепить.

-  сожмите два фиксатора внутрь и

выньте плату с лампами.

-  извлеките сгоревшую лампу, потянув

ее кверху.

-  Замените лампу.

Изношенная шетка стеклоочистителя

 155

ЭК

С

ТРЕННАЯ ПОМОЩЬ

8

ЗАМеНА ЩеТКи

сТеКлооЧисТиТелЯ

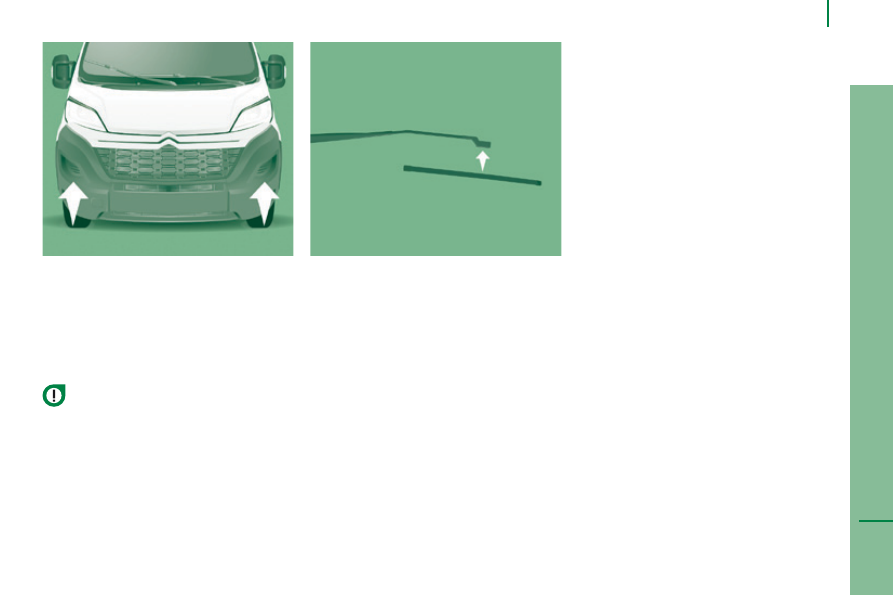

в переднем бампере имеются подножки,

чтобы удобнее было дотянуться до щеток

и жиклеров омывателя.

Замена щетки на ветровом стекле

поднимите рычаг.
отсоедините и снимите щетку, нажав для

этого на кнопку фиксатора и потянув за

щетку.
установите новую щетку и убедитесь, что

она прочно закреплена.
опустите рычаг.

убедитесь, что жиклеры омывателей

ветрового стекла и фар не засорены.
