08

288

В случае неисправности

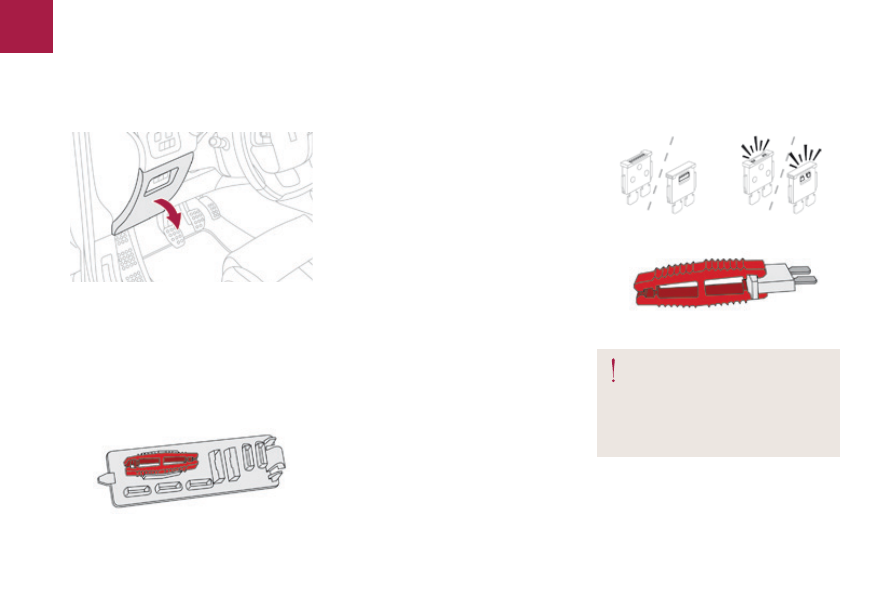

Замена предохранителя

специальный пинцет для демонтажа
расположен на обратной стороне крышки
блока предохранителей в панели приборов.
Чтобы достать его:
F

  снимите крышку с фиксаторов, потянув

ее за верхнюю часть справа, затем слева,

F

  снимите крышку полностью и поверните

низом кверху,

доступ к инструментам

F

  достаньте держатель, на котором

закреплен пинцет.

перед заменой сгоревшего предохранителя
необходимо:
F

  выяснить и устранить причину

неисправности,

F

  выключить все потребители

электроэнергии,

F

  обеспечить неподвижность автомобиля

и выключить зажигание,

F

  определить сгоревший предохранитель

по таблицам соответствия и схемам,
представленным ниже.

Замена предохранителя

Исправный предохранитель

Сгоревший предохранитель

Замена предохранителя, не указанного
в приведенных ниже таблицах, может
привести к серьезной неисправности
на автомобиле. обратитесь в
сервисную сеть CITROËN или в
специализированный техцентр.

Пинцет

при замене предохранителя необходимо:
F

  пользоваться специальным пинцетом

для извлечения предохранителя из
гнезда и его проверки,

F

  всегда заменять сгоревший

предохранитель новым точно такого
же номинала (такого же цвета);
использование предохранителя иного
номинала может привести к выходу
системы из строя (из-за возгорания).

Если выход из строя случается вскоре
после замены предохранителя, проверьте
бортовое электрооборудование
в сервисной сети CITROËN или в
специализированном техцентре.

08

289

В случае неисправности

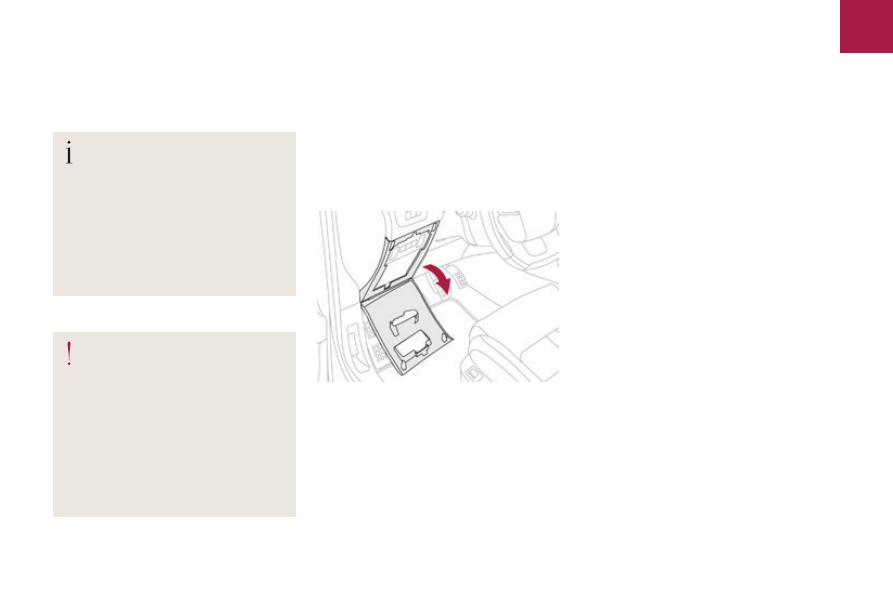

Блок электрических предохранителей в приборной панели

Блоки предохранителей расположены под
панелью приборов (с левой стороны).

F

  снимите крышку с фиксаторов, потянув

ее за верхнюю часть справа, затем
слева.

Монтаж дополнительного электрооборудования

система электрооборудования вашего

автомобиля рассчитана на работу как со

стандартным электрооборудованием, так и с

дополнительными устройствами.

прежде чем установить на свой автомобиль

дополнительные электроприборы или

электронные устройства, проконсультируйтесь

в сервисной сети CITROËN или в
специализированном техцентре.

компания CITROËN не несет

ответственности за неисправности

автомобиля, вызванные установкой

дополнительного электрооборудования,

не изготовленного или

не рекомендованного к

использованию компанией

CITROËN, либо установленного

с нарушением ее инструкций.

в особенности это относится к

включенному дополнительному

электрооборудованию, потребляющему

ток в сумме более 10 ма.

доступ к предохранителям

08

290

В случае неисправности

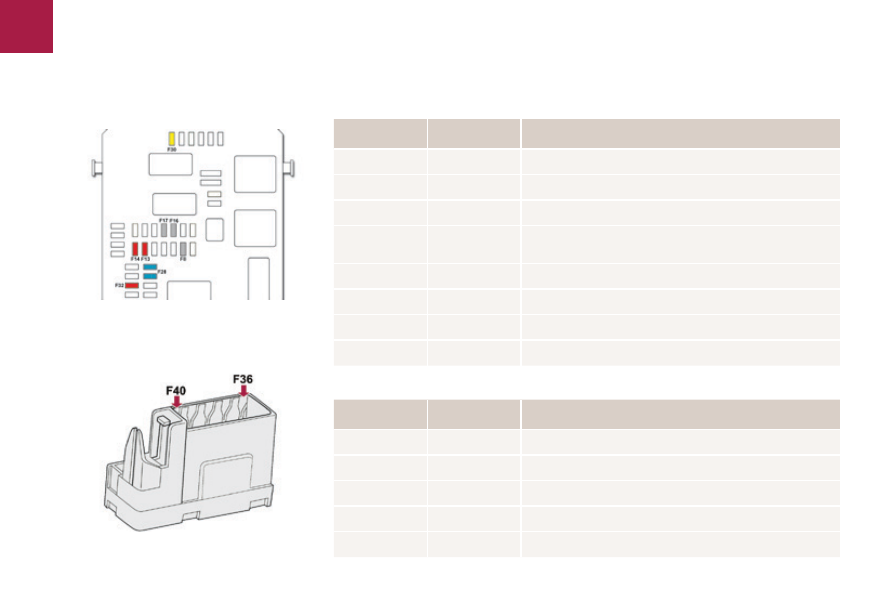

Предохранитель № Номинальный ток

Защищаемая цепь

F8

3 A

сирена охранной сигнализации, процессор системы охранной сигнализации.

F13

10 A

прикуриватель / передняя розетка 12 в.

F14

10 A

Розетка в багажном отделении 12 в.

F16

3 A

Многофункциональная подсветка большого вещевого ящика, задние
индивидуальные светильники, подсветка перчаточного ящика.

F17

3 A

подсветка противосолнечного козырька, передние индивидуальные светильники.

F28

15 A

автомагнитола, авторадио (доп. оборудование).

F30

20 A

Задний стеклоочиститель.

F32

10 A

Hi-Fi усилитель.

Блок 2

Предохранитель № Номинальный ток

Защищаемая цепь

F36

15 A

Задний разъем 12 в.

F37

-

свободен.

F38

-

свободен.

F39

-

свободен.

F40

25 A

Розетка 230 в / 50 Гц.

перечень предохранителей

Блок 1

08

291

В случае неисправности

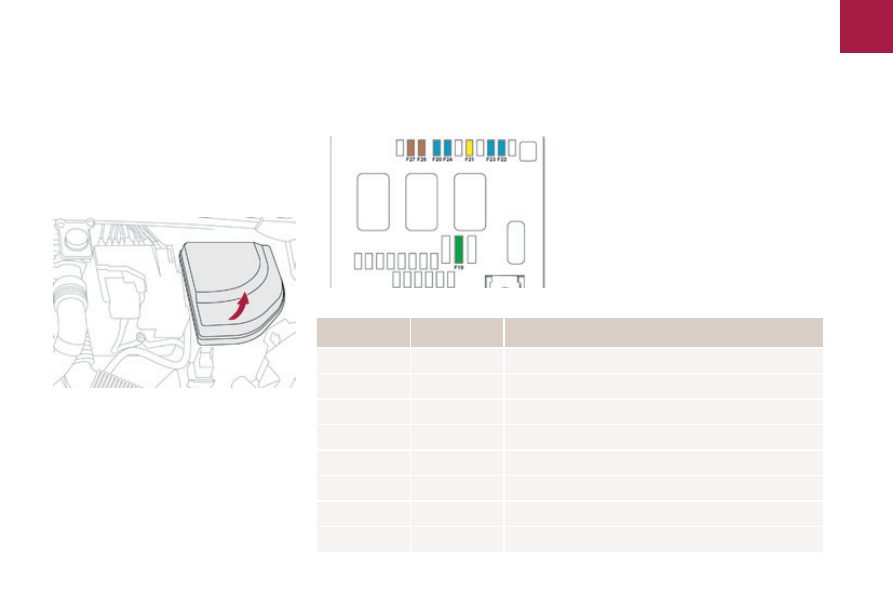

этот блок предохранителей расположен
в моторном отсеке возле аккумуляторной
батареи (с левой стороны).

Блок электрических предохранителей в моторном отсеке

Предохранитель № Номинальный ток

Защищаемая цепь

F19

30 A

Малая / большая скорость работы очистителя ветрового стекла.

F20

15 A

электромагнитный клапан переднего и заднего стеклоомывателей.

F21

20 A

электромагнитный клапан омывателя фар.

F22

15 A

Звуковой сигнал.

F23

15 A

правая фара дальнего света.

F24

15 A

левая фара дальнего света.

F27

5 A

левая фара ближнего света.

F28

5 A

правая фара ближнего света.

перечень предохранителей

доступ к предохранителям

F

  снимите крышку с фиксаторов.

F

  Замените предохранитель.

F

  после завершения работы

тщательно закройте крышку блока
предохранителей.
