В случае неисправности

221

Замена боковых повторителей

указателей поворотов

конструкция бокового повторителя

указателя поворота неразборная.

Если лампа перегорела, замените

повторитель указателя поворота в сборе.

Oбратитесь в сервисную сеть CITROËN или

в специализированный техцентр.

Замена ламп в

противотуманных фарах

F

  Oтсоедините разъем D.

F

  извлеките лампу, повернув ее на

четверть оборота.

F

  Замените лампу.

F

  подсоедините разъем D.

F

  установите оптический блок в бампер.

F

  Заверните оптический блок.

F

  установите защиту на направляющих и

закрепите винтом.

При установке повторителя на место следите за тем,

чтобы не пережать электрические провода.

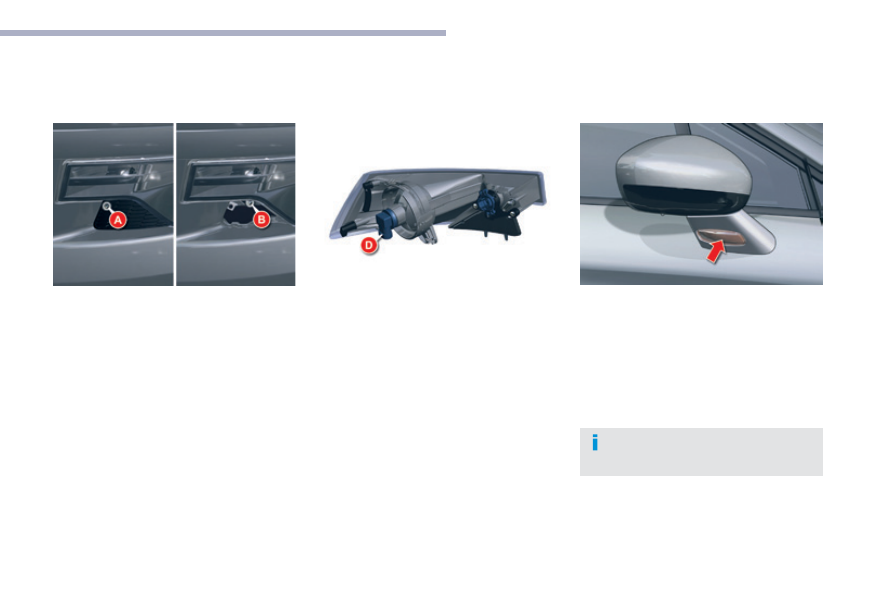

Лампы: H8
F

  отверните винт крепления защиты A

при помощи отвертки "Torx". сдвиньте
защиту, затем снимите ее.

F

  Oтверните винты крепления фары

В

при помощью отвертки "Torx" и потяните
оптический блок, чтобы извлечь его из
бампера.

В случае неисправности

222

Задние световые приборы (на седане)

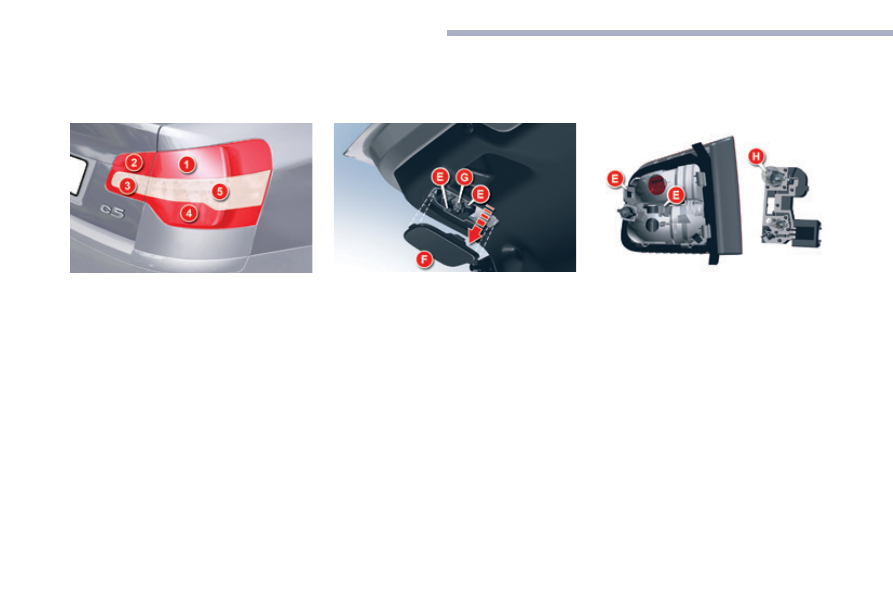

Oпределите параметры неисправной
лампы.
1.



Стоп-сигналы и стояночные огни:

P21W/5W

2.



Стояночные огни: R5W

3.



Фонари заднего хода: H21W

4.



Противотуманный фонарь: H21W

5.



Указатели поворотов: PY21W

Замена ламп на крышке багажника

F

  установите на место плату

Н.

F

  проверьте надежность крепления

платы

H двумя фиксаторами E.

F

  подсоедините электрический разъем G.

F

  установите на место и закрепите тремя

фиксаторами панель обивки F.

F

  Oткройте багажник.

F

  при помощи плоской отвертки снимите

три крепления обивки возле фонаря.

F

  отведите слегка в сторону обивку F.

F

  Oтсоедините электрический разъем G.

F

  Oсвободите от фиксаторов плату с

лампами

Н.

F

  Замените неисправную лампу.

8

В случае неисправности

223

Замена ламп на крыльях

F

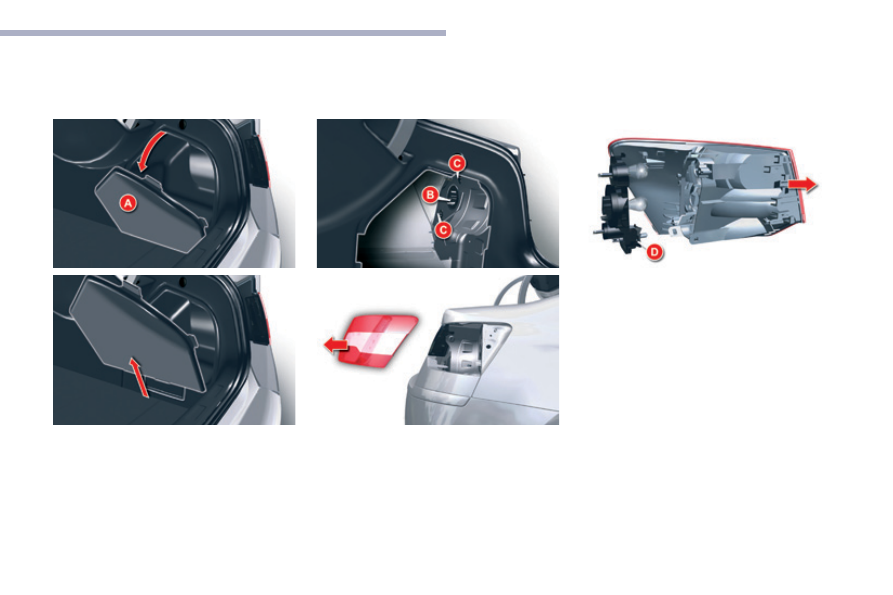

  снимите боковую панель обивки

багажника A. для этого потяните ее
внутрь багажного отсека, а затем кверху.

F

  Oтсоедините разъем B.

F

  Oтверните оба крепления C.

F

  извлеките фонарь из гнезда.

F

  Oсвободите от фиксаторов плату с

лампами D.

F

  3амените неисправную лампу.

F

  установите на место плату D.

F

  установите на место фонарь.

F

  Заверните оба крепления C.

F

  подсоедините разъем B.

F

  установите на место панель боковой

обивки A.

На автомобилях с усилителем Hi-Fi,
поверните расположенный с правой
стороны багажника винт на четверть
оборота и потяните кверху боковую
обивку A.

вы можете воспользоваться баллонным
ключом для отворачивания и
заворачивания креплений C.

В случае неисправности

224

Замена ламп на крышке багажника

Задние световые приборы (на универсале)

Oпределите параметры неисправной
лампы.
1.



Стоп-сигналы и стояночные огни:

P21W/5W

2.



Стояночные огни: R5W

3.



Фонари заднего хода: H21W

4.



Противотуманные фонари: H21W

5.



Указатели поворотов: PY21W

F

  установите на место плату

H и прочно

закрепите на фиксаторах.

F

  установите на место фонарь.

F

  Заверните гайку крепления G.

F

  подсоедините разъем F.

F

  установите на место и закрепите

фиксаторами панель обивки E.

F

  Oткройте багажник.

F

  при помощи плоской отвертки снимите

панель обивки E.

F

  Oтсоедините разъем F.

F

  отверните гайку крепления G.

F

  извлектие фонарь из гнезда.

F

  Oсвободите от фиксаторов плату с

лампами

H.

F

  Замените неисправную лампу.

вы можете воспользоваться баллонным
ключом для отворачивания и
заворачивания гайки крепления G.
