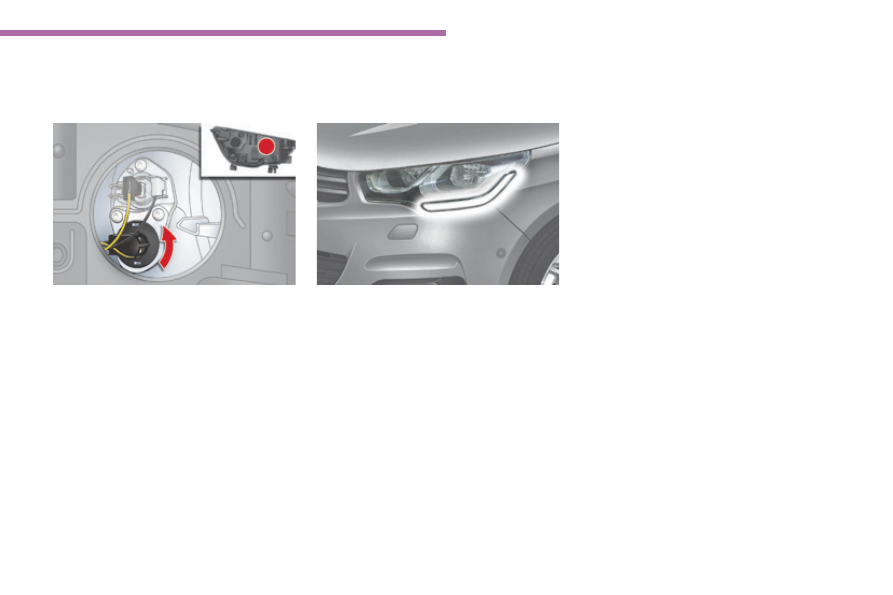

Замена ламп в фарах

дальнего света (на моделях с

галогенными фарами "тип-1")

F

  снимите защитный кожух, потянув

язычок фиксатора.

F

  отсоедините разъем.

F

  сожмите пружинные фиксаторы, чтобы

извлечь лампу.

F

  извлеките лампу и замените ее.

установка на место осуществляется в
обратной последовательности.

Замена ламп в фарах

дальнего света (на моделях с

галогенными фарами "тип-2")

F

  снимите защитный кожух, потянув

язычок фиксатора.

F

  отсоедините разъем.

F

  извлеките лампу и замените ее.

установка на место осуществляется в
обратной последовательности.

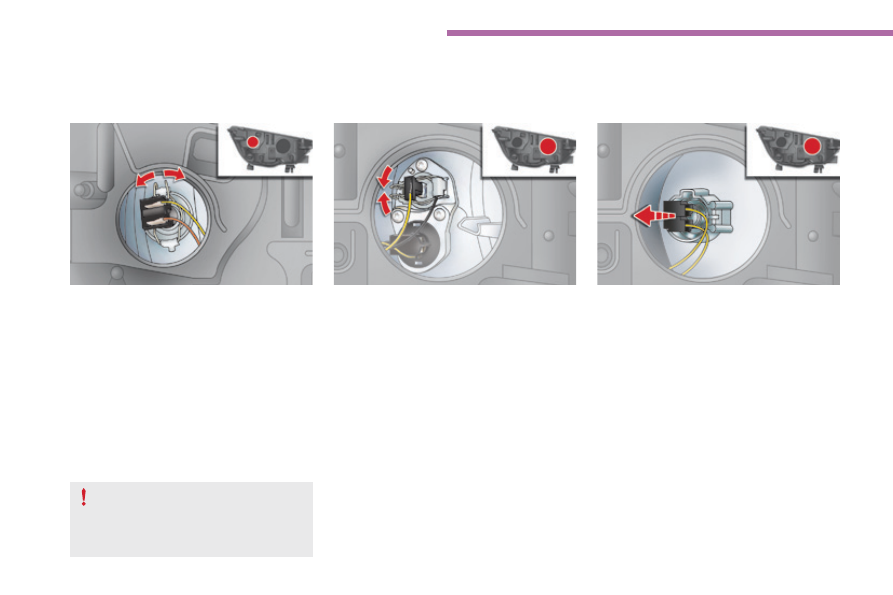

Замена ламп в фарах

ближнего света (на моделях с

галогенными фарами)

F

  снимите защитный кожух, потянув

язычок фиксатора.

F

  отсоедините разъем.

F

  Разведите пружинные фиксаторы,

чтобы извлечь лампу.

F

  извлеките лампу и замените ее.

установка на место осуществляется в
обратной последовательности.

при обратной установке тщательно
закройте защитный кожух, чтобы
обеспечить герметичность светового
прибора.

8

В случае неисправности

255

C4-2_ru_Chap08_en-cas-de-panne_ed02-2015

Замена дневных ходовых /

стояночных огней (на

моделях с ксеноновыми или

галогенными лампами "тип-1")

F

  снимите защитный кожух, потянув

язычок фиксатора.

F

  отсоедините разъем.

F

  поверните на четверть оборота патрон

с лампой и извлеките ее.

F

  извлеките лампу и замените ее.

установка на место осуществляется в
обратной последовательности.

Замена дневных ходовых /

стояночных огней (на моделях с

галогенными лампами "тип-2")

Замену светодиодного фонаря следует
осуществлять в сервисной сети CITROËN
или в специализированном техцентре.

В случае неисправности

256

C4-2_ru_Chap08_en-cas-de-panne_ed02-2015

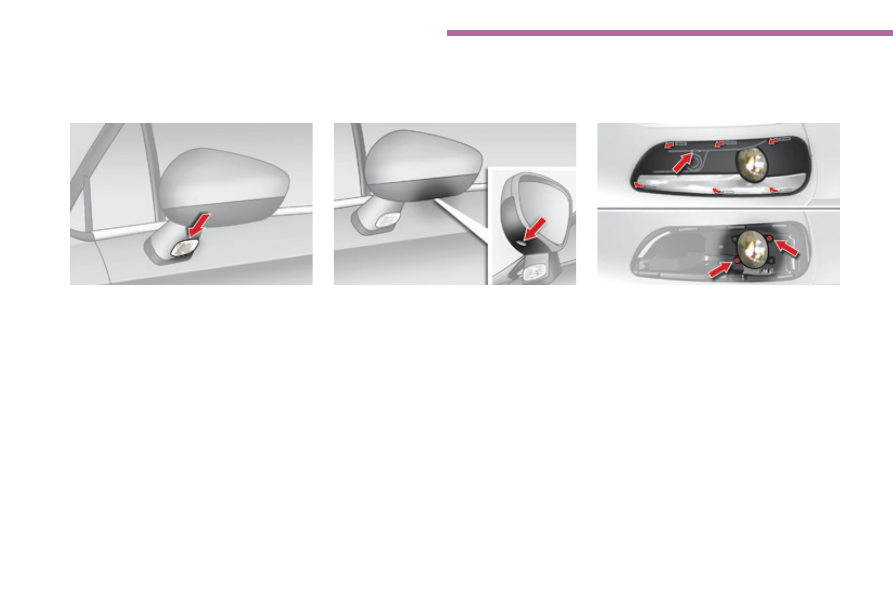

Замена ламп в

противотуманных фарах

F

  установите плоскую отвертку в отверстие

декоративной накладки.

F

  потяните на себя накладку, чтобы

снять ее с бампера (датчик помощи при

парковке остается на накладке).

F

  снимите два фиксирующих винта модуля

и извлеките его из гнезда.

F

  отсоедините электроразъем от патрона

лампы.

F

  поверните патрон на четверть оборота и

извлеките его.

F

  извлеките лампу и замените ее.

установка на место осуществляется в

обратной последовательности.

по поводу замены этих ламп вы также можете

обратиться в сервисную сеть CITROËN или в

специализированный техцентр.

Замена боковых фонарей

(LED-светодиоды)

Замену фонарей, работающих на
светодиодах следует осуществлять
в сервисной сети CITROËN или в
специализированном техцентре.

Замена бокового повторителя

указателя поворота в сборе с

лампой

F

  подденьте повторитель плоской

отверткой, вставив ее посередине
между ним и основанием зеркала.

F

  действуя плоской отверткой как

рычагом, извлеките повторитель в
сборе.

F

  отсоедините от повторителя разъем

электропроводки.

установка на место осуществляется в
обратной последовательности.
повторитель можно приобрести в
торгово-сервисной сети CITROËN или в
специализированном техцентре.

8

В случае неисправности

257

C4-2_ru_Chap08_en-cas-de-panne_ed02-2015

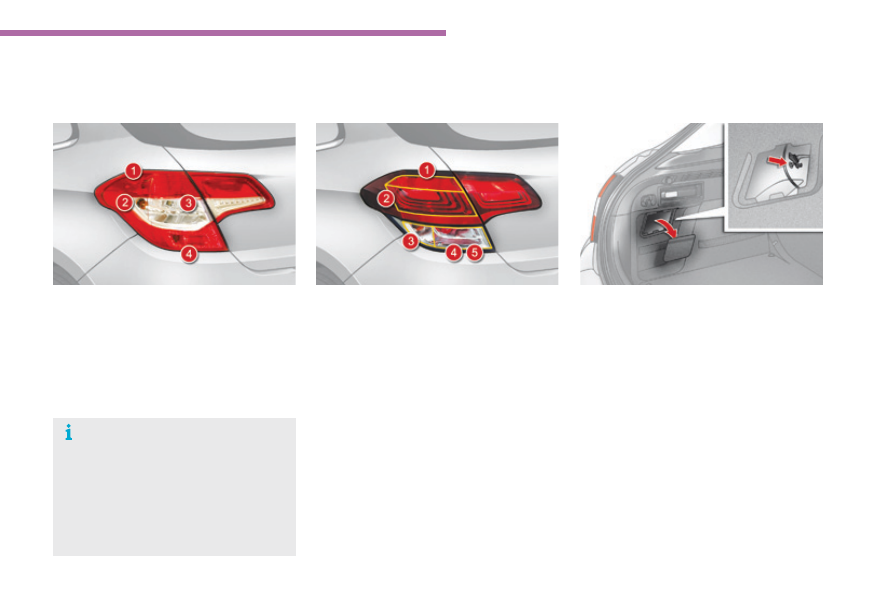

Модификация с фонарями 3D

("тип-2")

1.



Стоп-сигналы (P21W).

2.



Стояночные огни (R10W).

3.



Указатели поворотов (PY21W желтого

цвета).

4.



Противотуманный фонарь, слева

(P21W).

5.



Фонарь заднего хода, справа (P21W).

Доступ к задним фонарям

лампы с колбой из желтого стекла
следует заменять лампами с
одинаковыми техническими
параметрами и одинакового цвета
(например, в указателях поворотов).
Фонари, расположенные на
крышке багажного отделения несут
исключительно декоративную функцию.

Задние фонари

Модификация с классическими

фонарями ("тип-1")

1.



Стоп-сигналы / стояночные огни (P21/5W).

2.



Указатели поворотов (PY21W желтого цвета).

3.



Фонарь заднего хода (P21W).

4.



Противотуманные фонари (P21W).

воспользуйтесь плоской отверткой и трубчатым
ключом на 10 мм.
доступ к нижеуказанным четырем лампам
открывается снаружи:
F

  откройте багажник,

F

  снимите заглушку на соответствующей

боковой обшивке,

F

  отсоедините от фонаря разъем электрожгута,

F

  поместите в отсек ветошь, чтобы не потерять

гайку во время ее откручивания,

F

  ослабьте шестигранную гайку при помощи

трубчатого ключа, затем отверните ее
вручную,

F

  осторожно извлеките блок, стараясь тянуть

его вдоль оси.
